● Norma: IEC60947-3
● Diseño compacto
● Corriente nominal: 16-40 A
● Funcionamiento frontal con tres posiciones estables I-0-II
● Apagado en posición intermedia
● Se puede montar con otros productos como MCB, RCCB y seccionadores en el cuadro de distribución.
● Montaje sencillo mediante encaje a presión en riel DIN
● Certificados: CE, CB
El interruptor de conmutación está diseñado para transferir la electricidad de una casa o negocio desde la red eléctrica comercial a un generador local cuando se produce un corte de energía; también conocidos como interruptores de transferencia, se conectan directamente al suministro eléctrico comercial o línea del generador y a la casa.

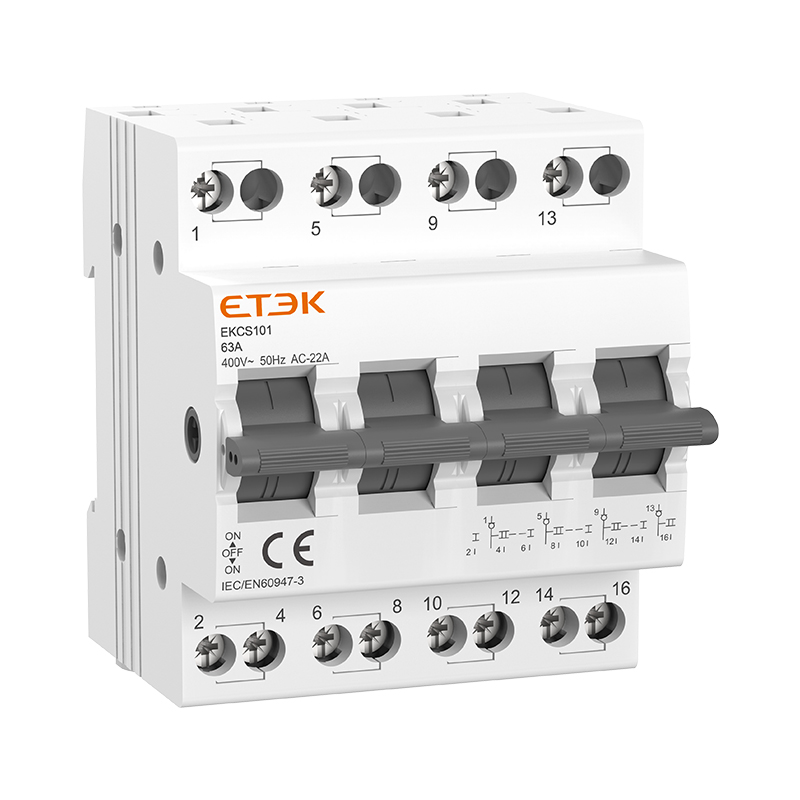

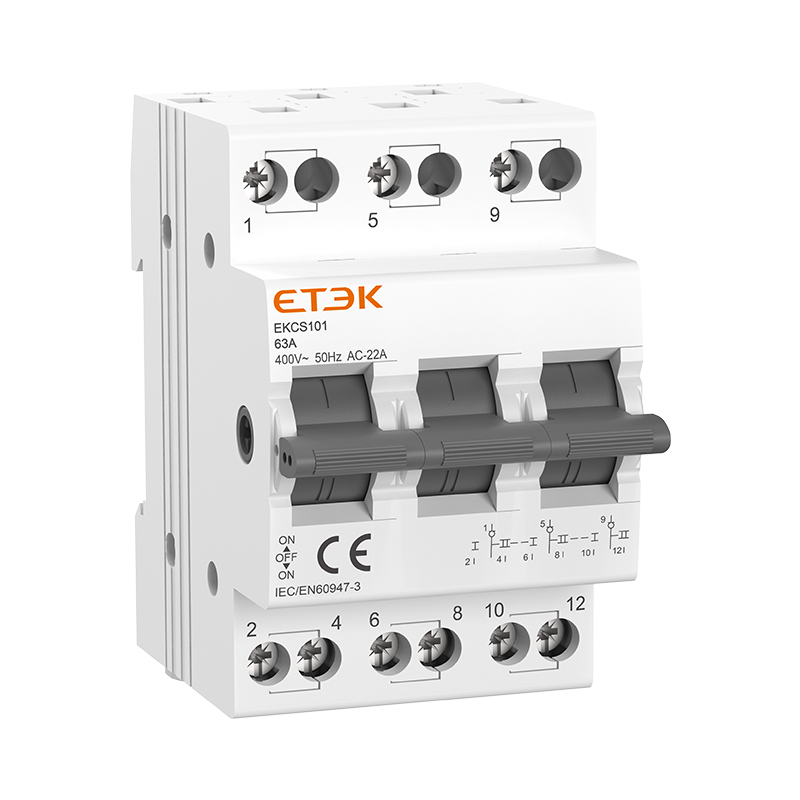

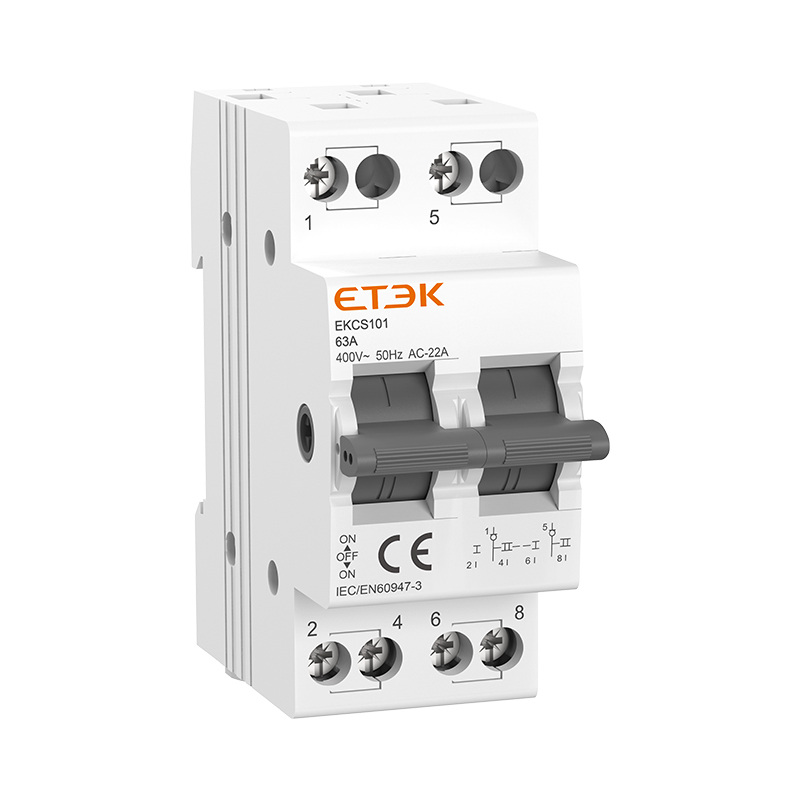

El interruptor de aislamiento y conversión de doble potencia para montaje en riel EKCS101 cuenta con cuatro funciones: encendido, apagado, conversión y aislamiento. Permite la conmutación libre entre dos cargas conectadas a un grupo de líneas o entre dos fuentes de alimentación. Se utiliza para la conmutación y el encendido, mediante instalación en riel DIN estándar (35 × 7,5 mm). Su carcasa, fabricada en PA66 moldeado por inyección, ofrece una alta resistencia al fuego, lo que lo convierte en un producto ideal para la conmutación y el cierre en equipos y circuitos industriales. La corriente máxima alcanza los 40 A y su instalación y cableado en el riel guía es sencillo y seguro.

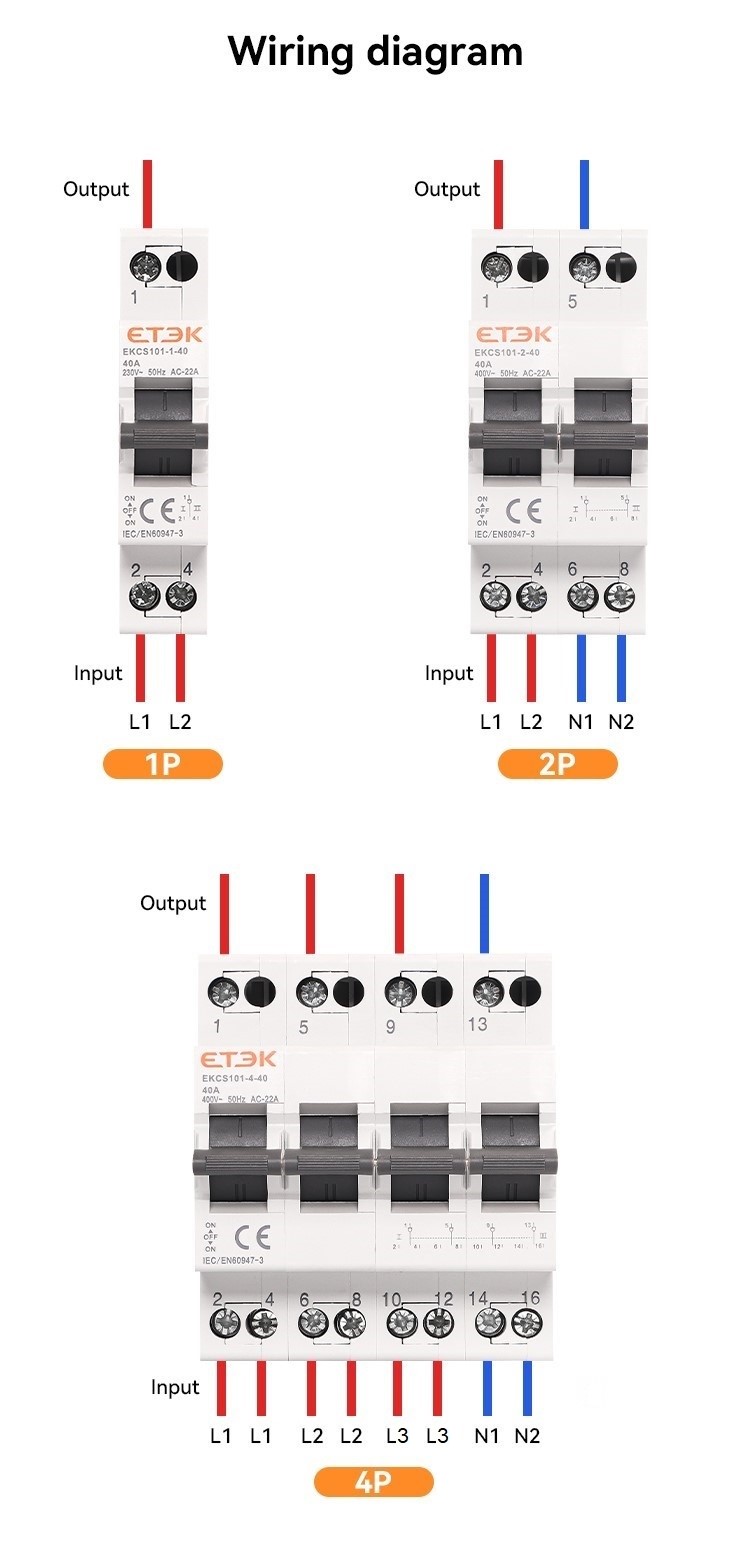

1. Cuando la manija llega a la posición I: 1.5 y 2.6 están conectados.
2. Cuando la manija llega a la posición II: 1.5 y 4.8 están conectados.
3. Cuando la manija está en la posición central: ambos grupos están desconectados.
| Tensión nominal | 240/415V~ |
| Corriente nominal | 16,25,32,40A |
| Frecuencia nominal | 50/60 Hz |
| Número de polos | 1,2,3,4P |
| Categoría de utilización | CA 22A |
| Formulario de contacto | Yo-o-II |
| Vida eléctrica | 1500 ciclos |
| Vida mecánica | 8500 ciclos |
| Grado de protección | IP20 |
| Temperatura ambiente | -5℃...40℃ |
| Tamaño del terminal/cable | 16 mm² |

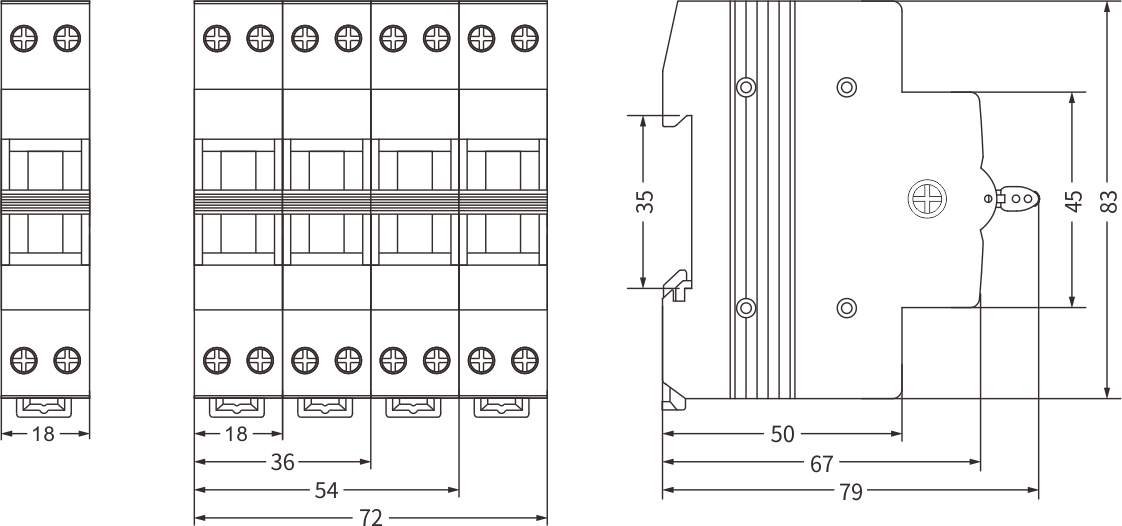

| Montaje | En DIN EN60715 (35 mm) mediante dispositivo de clip rápido |
| Poles | Reference No. | Specification |
| 1P | EKCS101-1-16 | Modular Changeover Switch 1-0-2 1P 16A |
| EKCS101-1-25 | Modular Changeover Switch 1-0-2 1P 25A | |
| EKCS101-1-32 | Modular Changeover Switch 1-0-2 1P 32A | |
| EKCS101-1-40 | Modular Changeover Switch 1-0-2 1P 40A | |
| 2P | EKCS101-2-16 | Modular Changeover Switch 1-0-2 2P 16A |
| EKCS101-2-25 | Modular Changeover Switch 1-0-2 2P 25A | |
| EKCS101-2-32 | Modular Changeover Switch 1-0-2 2P 32A | |
| EKCS101-2-40 | Modular Changeover Switch 1-0-2 2P 40A | |
| 3P | EKCS101-3-16 | Modular Changeover Switch 1-0-2 3P 16A |
| EKCS101-3-25 | Modular Changeover Switch 1-0-2 3P 25A | |
| EKCS101-3-32 | Modular Changeover Switch 1-0-2 3P 32A | |
| EKCS101-3-40 | Modular Changeover Switch 1-0-2 3P 40A | |
| 4P | EKCS101-4-16 | Modular Changeover Switch 1-0-2 4P 16A |
| EKCS101-4-25 | Modular Changeover Switch 1-0-2 4P 25A | |
| EKCS101-4-32 | Modular Changeover Switch 1-0-2 4P 32A | |
| EKCS101-4-40 | Modular Changeover Switch 1-0-2 4P 40A |
