Módulos funcionales adicionales de la estación de carga: tarjeta RFID/DLB/pantalla LCD

Función Breve introducción

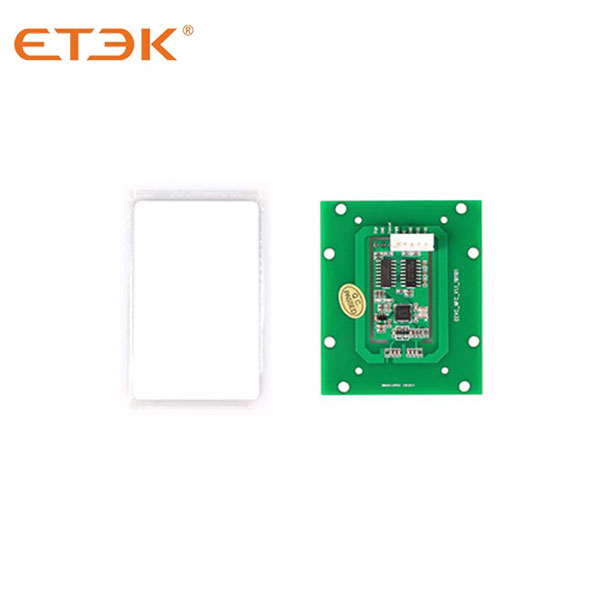

La estación de carga se puede configurar con la función de lectura de tarjetas IC sin contacto, y la carga solo se puede realizar mediante una tarjeta IC autorizada. En caso de pérdida de la tarjeta IC, se puede usar el interruptor DIP interno para activar el módulo de recuperación de tarjeta IC. Se incluyen 3 tarjetas IC autorizadas de fábrica, a menos que se especifique que podemos proporcionar tarjetas IC adicionales.

Breve introducción a la función del DLB

Esta función consiste en la distribución automática de la corriente de carga, a través de un transformador de corriente externo (la corriente de salida es de 5 A CA). La longitud máxima del cableado del transformador es de 100 mm (2,5 pulgadas cuadradas).
Durante el proceso de carga, la estación de carga supervisará la corriente de carga en línea en tiempo real y realizará los ajustes correspondientes.
Cuando se detecta que la corriente del circuito principal es mayor que la corriente establecida, la estación de carga reducirá la corriente de carga hasta que se detenga la carga.
Cuando se detecta que la corriente del circuito principal es inferior a la corriente establecida, la estación de carga seguirá aumentando la corriente de carga hasta alcanzar los 32 A o los 63 A.
En este estado, la corriente de carga máxima de la estación de carga es de 32A y 63A.
Mientras la corriente de carga sea incierta, el interruptor de ajuste de corriente de la estación de carga se convierte en el interruptor de ajuste de la relación de transformación del transformador de corriente. La relación de transformación del transformador de corriente externo se configura mediante software o de fábrica.
La relación de transformación del transformador de corriente predeterminada de fábrica es de 100 A/5 A.

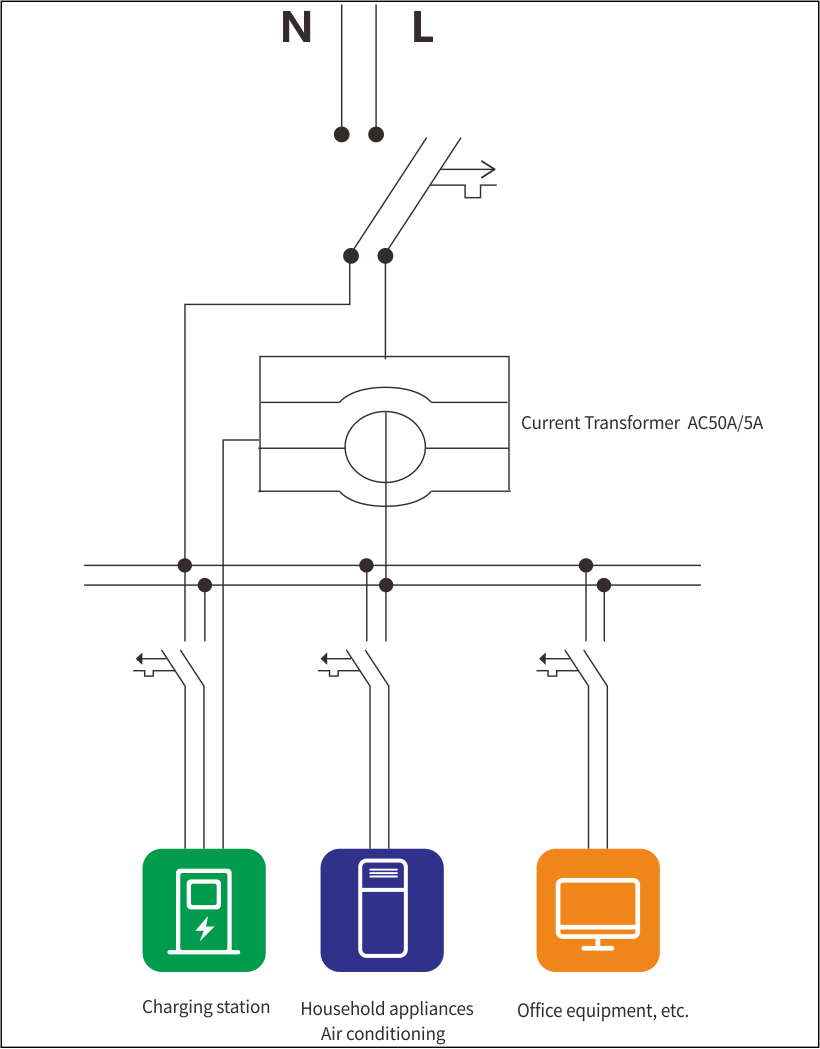

Leyenda de la aplicación de la función DLB

Función de acceso al sensor actual

La estación de carga dispone de una entrada analógica de CA (0-5 A) que muestra la corriente de trabajo actual. Si la corriente detectada supera el valor preestablecido, la estación de carga la reducirá al valor establecido.
De este modo, se garantiza el funcionamiento seguro y fiable de la estación de carga.

Función de visualización LCD

La estación de carga puede proporcionar una función de entrada analógica, la cual es de CA 0-1,0 V, y se utiliza para mostrar la corriente de funcionamiento actual.
Cuando la corriente de trabajo detectada sea mayor que el valor de corriente establecido, la estación de carga reducirá la corriente de carga al valor de corriente establecido.
De este modo, se garantiza el funcionamiento seguro y fiable de la estación de carga.
