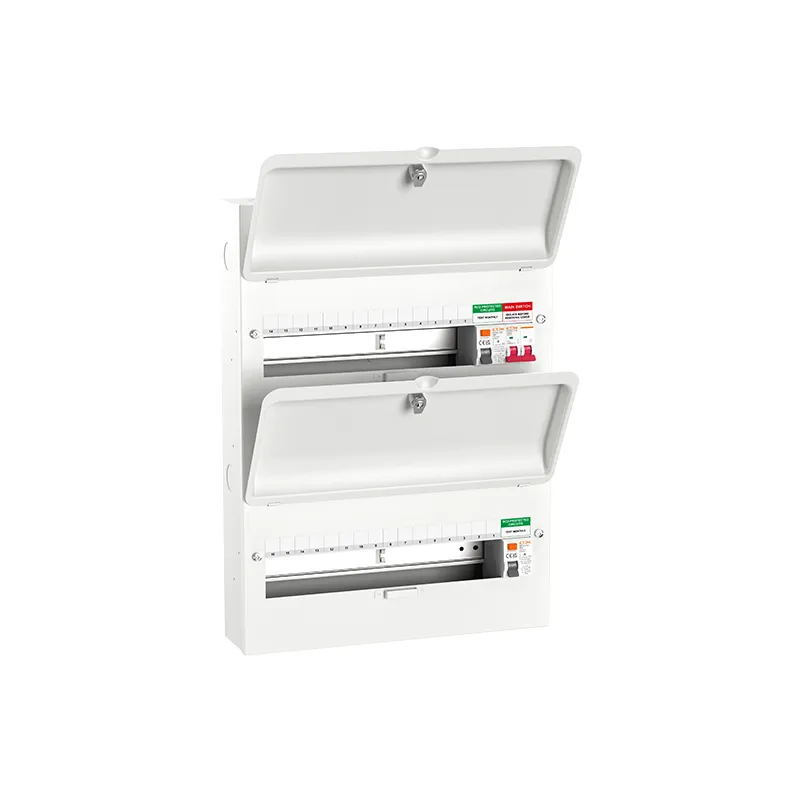

Cuadro de distribución con doble fila y doble interruptor diferencial (RCD) — 28 y 36 vías

El cuadro de distribución de doble fila con interruptor diferencial doble incorpora un interruptor principal de 100 A que alimenta dos interruptores diferenciales independientes de 80 A, protegiendo cada uno una fila completa. Esto proporciona un gran número de conexiones protegidas por interruptor diferencial, garantizando que un fallo en una fila no afecte a la otra. Es la solución ideal para instalaciones domésticas o comerciales ligeras, grandes y complejas, donde la continuidad del suministro y la seguridad son primordiales. Su espaciosa carcasa de acero, conforme a la norma BS EN 61439-3, facilita incluso el cableado más complejo.

Ventajas clave:
1. Máxima integridad y capacidad: Dos interruptores diferenciales independientes distribuidos en dos filas proporcionan la mejor separación de fallos posible para un gran número de circuitos.
2. Equilibrio lógico de circuitos: Dedique una fila a la planta superior y otra a la planta baja, o bien la iluminación frente a la alimentación eléctrica, para obtener la máxima fiabilidad.
3. Ideal para instalaciones complejas: Amplio espacio y clara separación para gestionar numerosos circuitos de forma ordenada.
4. Protección RCD completa: Todas las salidas están protegidas por uno de los dos interruptores diferenciales (RCD).
5. Robusto y conforme a la normativa: La carcasa de acero cumple con la norma BS EN 61439-3; cerradura opcional en los modelos SL.

Casos de uso:
1. Viviendas muy grandes o complejas con una alta densidad de circuitos.
2. Edificios de uso múltiple (por ejemplo, residencias de estudiantes) donde la separación de plantas es esencial.
3. Instalaciones comerciales ligeras que requieren protección RCD completa en todos los circuitos (por ejemplo, oficinas, talleres).

Preguntas frecuentes:
P1: ¿Existen vías que no estén protegidas por un interruptor diferencial?
A1: No, en esta configuración, todas las vías de salida se alimentan desde uno de los dos interruptores diferenciales (RCD). Para las vías que no utilizan RCD, considere el modelo de carga dividida de doble fila o un enfoque con interruptor diferencial a tope (RCBO).

P2: ¿Cuántas vías gratuitas hay en cada fila?
A2: El modelo de 28 vías ofrece 10 y 12 vías gratuitas por fila, mientras que el modelo de 36 vías ofrece 14 y 16.

P3: ¿Puedo añadir protección contra sobretensiones?
A3: Sí, se puede instalar un kit SPD en la etapa de entrada, antes de que el suministro se divida hacia los dos RCD.

P4: ¿Cuáles son las clasificaciones RCD?
A4: El cuadro incluye dos interruptores diferenciales bipolares de tipo A de 80 A y 30 mA.

P5: ¿Existe una versión con bloqueo?
A5: Sí, seleccione la variante "SL" para una cerradura de puerta integrada.
