● Norma: IEC 61439-3
● Multiconfiguración: 13/16/18/22 posiciones con opciones de 1 a 6 capas.
● Barras de neutro y tierra: Barras de neutro y tierra opcionales para cumplir con diversos requisitos de cableado y seguridad.
● Instalación universal: Disponible en versiones de montaje en superficie y empotrado, adaptándose a diversas limitaciones de espacio.
● Diseño modular: Distribución interna organizada para facilitar el cableado, el mantenimiento y la futura ampliación.

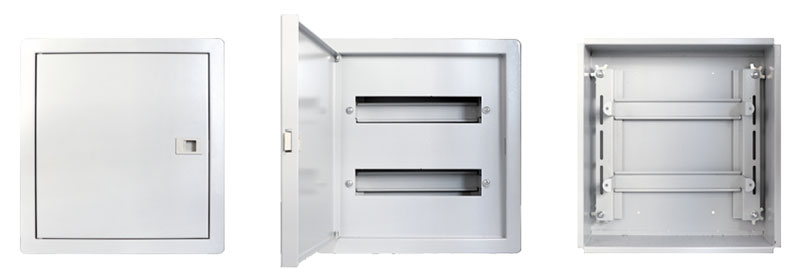

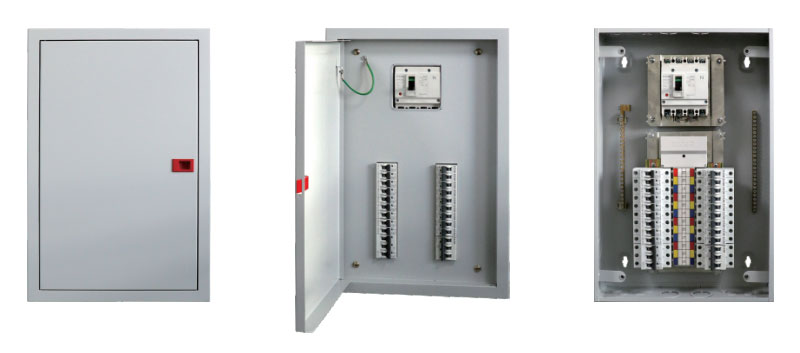

El cuadro de distribución monofásico EKDB7S de 125 A proporciona una gestión de energía segura y fiable para hogares modernos. Diseñado para aplicaciones monofásicas, cuenta con una robusta carcasa metálica, opciones de configuración modular y métodos de instalación flexibles. El EKDB7S admite diversos dispositivos de protección de circuitos y ofrece una protección eléctrica integral de hasta 125 A, satisfaciendo las necesidades cambiantes de los sistemas residenciales.
| Modelo | EKDB7SF | EKDB7SS |
| Estándar | IEC 61439-3 | |
| Número de fases | Monofásico | |
| Capacidad actual | 125A (Máximo) | |
| Tensión nominal | 240 V CA, 50/60 Hz | |
| Instalación | Montaje empotrado | Montaje en superficie |
| Configuración | 13/16/18/22 posiciones; 1-6 capas | |
| Protección contra la entrada de polvo y agua | IP40 | |
| Espesor de la chapa de acero | 1,2 mm | |
| Acabado de superficies | Recubierto con pintura en polvo epoxi poliéster electrostática (RAL7035) | |
| Rango de temperatura de funcionamiento | -5°C a 40°C | |

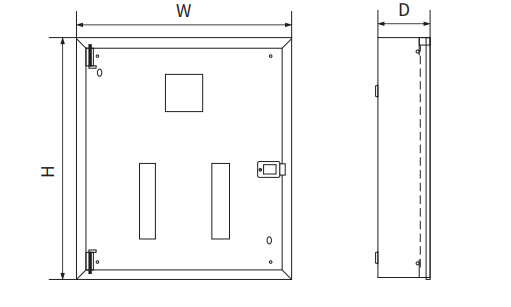

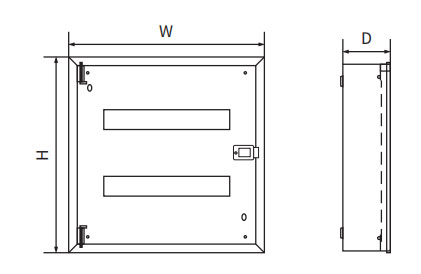

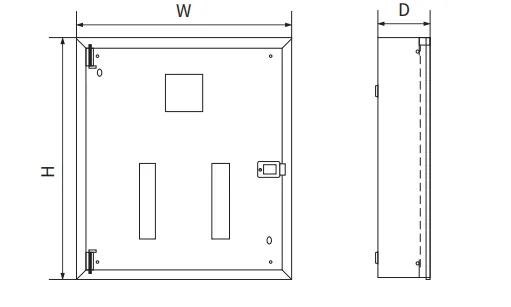

| Model | Layers | Ways | W | W1 | H | H1 | A | B | C |
| EKDB7SF-113 | 1 | 13 | 411 | 386 | 295 | 270 | 296 | 220 | 110 |
| EKDB7SF-116 | 1 | 16 | 465 | 440 | 295 | 270 | 350 | 220 | 110 |
| EKDB7SF-118 | 1 | 18 | 501 | 476 | 295 | 270 | 386 | 220 | 110 |
| EKDB7SF-122 | 1 | 22 | 573 | 548 | 295 | 270 | 458 | 220 | 110 |
| EKDB7SF-213 | 2 | 13 | 413 | 386 | 445 | 420 | 296 | 370 | 110 |
| EKDB7SF-216 | 2 | 16 | 465 | 440 | 445 | 420 | 350 | 370 | 110 |
| EKDB7SF-218 | 2 | 18 | 501 | 476 | 445 | 420 | 386 | 370 | 110 |
| EKDB7SF-222 | 2 | 22 | 573 | 548 | 445 | 420 | 458 | 370 | 110 |
| EKDB7SF-313 | 3 | 13 | 411 | 386 | 595 | 570 | 296 | 520 | 110 |
| EKDB7SF-316 | 3 | 16 | 465 | 440 | 595 | 570 | 350 | 520 | 110 |
| EKDB7SF-318 | 3 | 18 | 501 | 476 | 595 | 570 | 386 | 520 | 110 |
| EKDB7SF-322 | 3 | 22 | 573 | 548 | 595 | 570 | 458 | 520 | 110 |
| EKDB7SF-413 | 4 | 13 | 411 | 386 | 745 | 720 | 296 | 670 | 110 |
| EKDB7SF-416 | 4 | 16 | 465 | 440 | 745 | 720 | 350 | 670 | 110 |
| EKDB7SF-418 | 4 | 18 | 501 | 476 | 745 | 720 | 386 | 670 | 110 |
| EKDB7SF-422 | 4 | 22 | 573 | 548 | 745 | 720 | 458 | 670 | 110 |
| EKDB7SF-513 | 5 | 13 | 411 | 386 | 895 | 870 | 296 | 820 | 110 |
| EKDB7SF-516 | 5 | 16 | 465 | 440 | 895 | 870 | 350 | 820 | 110 |
| EKDB7SF-518 | 5 | 18 | 501 | 476 | 895 | 870 | 386 | 820 | 110 |
| EKDB7SF-522 | 5 | 22 | 573 | 548 | 895 | 870 | 458 | 820 | 110 |
| EKDB7SF-613 | 6 | 13 | 411 | 386 | 1045 | 1020 | 296 | 970 | 110 |
| EKDB7SF-616 | 6 | 16 | 465 | 440 | 1045 | 1020 | 350 | 970 | 110 |
| EKDB7SF-618 | 6 | 18 | 501 | 476 | 1045 | 1020 | 386 | 970 | 110 |
| EKDB7SF-622 | 6 | 22 | 573 | 548 | 1045 | 1020 | 458 | 970 | 110 |
| Model | Layers | Ways | W | W1 | H | H1 | A | B | C |
| EKDB7SF-113 | 1 | 13 | 396 | 386 | 280 | 270 | 296 | 220 | 110 |
| EKDB7SF-116 | 1 | 16 | 450 | 440 | 280 | 270 | 350 | 220 | 110 |
| EKDB7SF-118 | 1 | 18 | 486 | 476 | 280 | 270 | 386 | 220 | 110 |
| EKDB7SF-122 | 1 | 22 | 558 | 548 | 280 | 270 | 458 | 220 | 110 |
| EKDB7SF-213 | 2 | 13 | 396 | 386 | 430 | 420 | 296 | 370 | 110 |
| EKDB7SF-216 | 2 | 16 | 450 | 440 | 430 | 420 | 350 | 370 | 110 |
| EKDB7SF-218 | 2 | 18 | 486 | 476 | 430 | 420 | 386 | 370 | 110 |
| EKDB7SF-222 | 2 | 22 | 558 | 548 | 430 | 420 | 458 | 370 | 110 |
| EKDB7SF-313 | 3 | 13 | 396 | 386 | 580 | 570 | 296 | 520 | 110 |
| EKDB7SF-316 | 3 | 16 | 450 | 440 | 580 | 570 | 350 | 520 | 110 |
| EKDB7SF-318 | 3 | 18 | 486 | 476 | 580 | 570 | 386 | 520 | 110 |
| EKDB7SF-322 | 3 | 22 | 558 | 548 | 580 | 570 | 458 | 520 | 110 |
| EKDB7SF-413 | 4 | 13 | 396 | 386 | 730 | 720 | 296 | 670 | 110 |
| EKDB7SF-416 | 4 | 16 | 450 | 440 | 730 | 720 | 350 | 670 | 110 |
| EKDB7SF-418 | 4 | 18 | 486 | 476 | 730 | 720 | 386 | 670 | 110 |
| EKDB7SF-422 | 4 | 22 | 558 | 548 | 730 | 720 | 458 | 670 | 110 |
| EKDB7SF-513 | 5 | 13 | 396 | 386 | 880 | 870 | 296 | 820 | 110 |
| EKDB7SF-516 | 5 | 16 | 450 | 440 | 880 | 870 | 350 | 820 | 110 |
| EKDB7SF-518 | 5 | 18 | 486 | 476 | 880 | 870 | 386 | 820 | 110 |
| EKDB7SF-522 | 5 | 22 | 558 | 548 | 880 | 870 | 458 | 820 | 110 |
| EKDB7SF-613 | 6 | 13 | 396 | 386 | 1030 | 1020 | 296 | 970 | 110 |
| EKDB7SF-616 | 6 | 16 | 450 | 440 | 1030 | 1020 | 350 | 970 | 110 |
| EKDB7SF-618 | 6 | 18 | 486 | 476 | 1030 | 1020 | 386 | 970 | 110 |
| EKDB7SF-622 | 6 | 22 | 558 | 548 | 1030 | 1020 | 458 | 970 | 110 |
