● Norma: IEC/EN 62208:2023, IEC 60529, IEC 62262:2021, IEC 60695-2-10:2013
● Grado de protección IP65
● Estructura de la cerradura
● Espacio reservado para pegatinas funcionales
● Reservado para la instalación de cerraduras antirrobo
● Orificios de perforación personalizables
● Con conjuntos de terminales de cobre
● Las especificaciones incluyen 4, 6, 9, 13, 18, 26, 36 y 39 vías.
La caja de distribución impermeable IP65 de la serie EKDB10 es una solución avanzada de protección eléctrica diseñada para aplicaciones industriales, comerciales, fotovoltaicas y de carga de vehículos eléctricos exigentes. Fabricadas con plásticos de ingeniería de policarbonato de alta calidad, estas cajas de distribución ofrecen una resistencia mecánica excepcional y una excelente resistencia a la intemperie en cualquier entorno.
Rendimiento ignífugo: Superó con éxito la prueba de inflamabilidad con hilo incandescente a 960 ± 15 °C.
Diseño con seguridad mejorada: Incorpora posiciones reservadas para candado para evitar el acceso no autorizado y la manipulación.
Construcción de primera calidad: El material de PC de alta calidad ofrece una excelente resistencia, alta durabilidad y una resistencia superior al impacto para condiciones ambientales adversas.
Componentes de cobre integrados: Los terminales de cobre puro de alta calidad vienen preintegrados para un cableado cómodo y fiable.
Opciones de configuración versátiles: Disponible en 8 tamaños diferentes con configuraciones de una, dos o tres capas.
Versatilidad de aplicación: Optimizado para sistemas fotovoltaicos e infraestructura de carga de vehículos eléctricos.
| Modelo | EKDB10 |
| Estándar | IEC/EN 62208:2023, IEC60529, IEC 62262:2021, IEC 60695-2-10:2013 |
| Maneras | 4,6,9,13,18,26,36,39 |
| Capas | Capa única para 4, 6, 9, 13, 18 vías |
| Doble capa para 26, 36 formas | |
| Triple capa para 39 maneras | |
| Configuración de la barra neutra | 6 agujeros (4, 6, 9), 10 agujeros (13, 18), 2*10 agujeros (26, 36, 39) |
| Configuración de la barra de tierra | 6 agujeros (4, 6, 9), 10 agujeros (13, 18), 2*10 agujeros (26, 36, 39) |
| Capacidad actual | 125A (Máximo) |
| Instalación | Montaje en superficie |
| Grado de protección | IP65 |
| Calificación IK | IK08 |
| Material | Policarbonato |
| Color | Base y marco: Gris, RAL 7035 (Negro disponible) |
| Ventanas: Transparente | |
| Resistencia al fuego | 960℃/30s |
| agujeros de expulsión | Personalizable |
| Temperatura ambiente | -25℃ a +55℃ |
| Temperatura de almacenamiento | -40℃ a +75℃ |

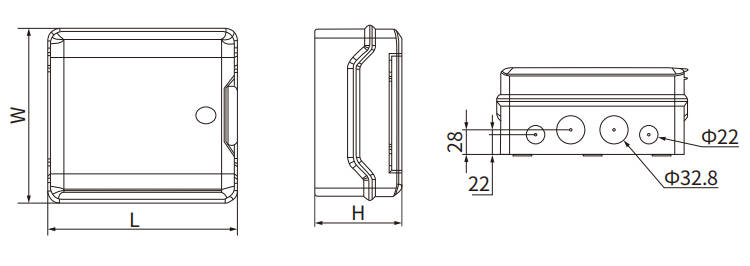

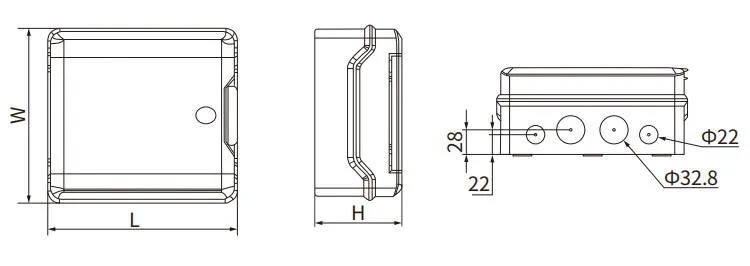

| Model | Ways | Layers | Terminal | Neutral Bar Holes | Ground Bar Holes | Dimensions (mm) |
| EKDB10-4(T) | 4 | Single | Y/N | 6 | 6 | 128x200x103.5 |
| EKDB10-6(T) | 6 | Single | Y/N | 6 | 6 | 164x200x103.5 |
| EKDB10-9(T) | 9 | Single | Y/N | 6 | 6 | 218x200x103.5 |
| EKDB10-13(T) | 13 | Single | Y/N | 10 | 10 | 296x230x121.5 |
| EKDB10-18(T) | 18 | Single | Y/N | 10 | 10 | 380x230x121.5 |

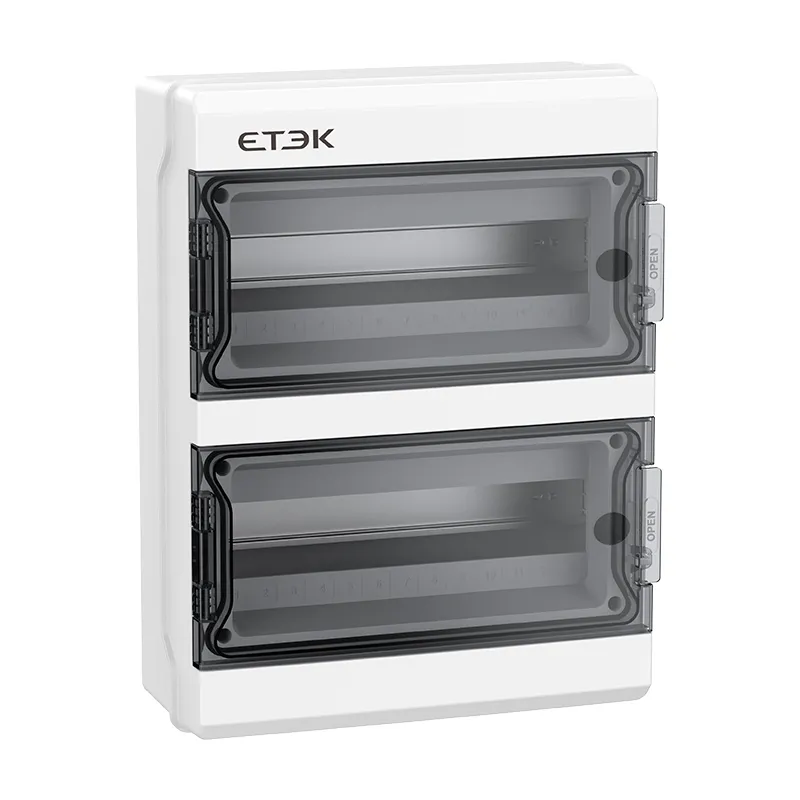

| EKDB10-26(T) | 26 | Double | Y/N | 2x10 | 2x10 | 296.5x390.5x131.5 |
| EKDB10-36(T) | 36 | Double | Y/N | 2x10 | 2x10 | 380x390.5x131.5 |

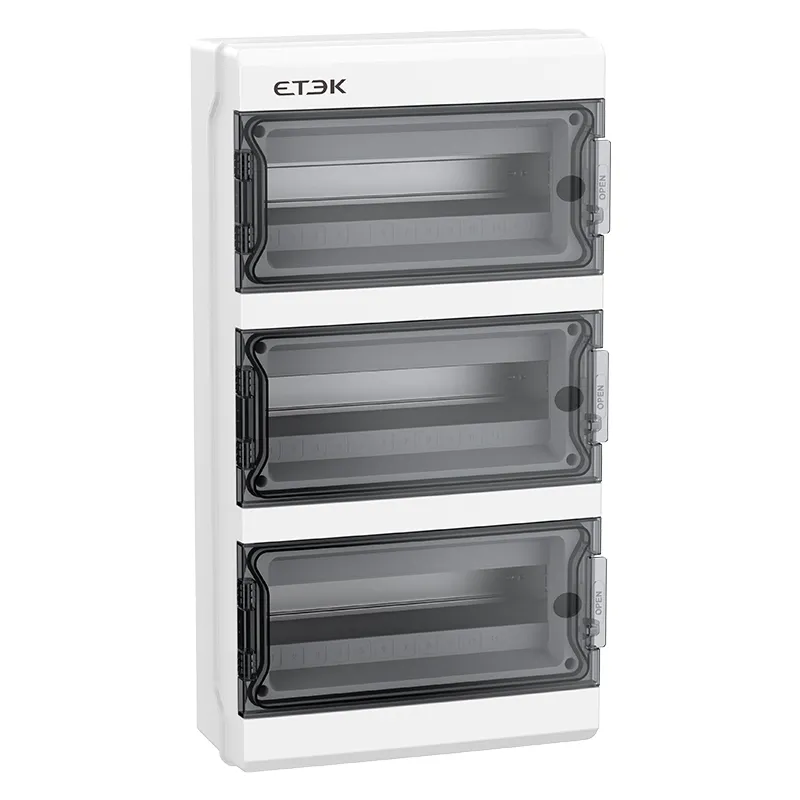

| EKDB10-39(T) | 39 | Triple | Y/N | 2x10 | 2x10 | 296.6x550.6x131.5 |
T indicates the unit is equipped with neutral and earth busbars.
