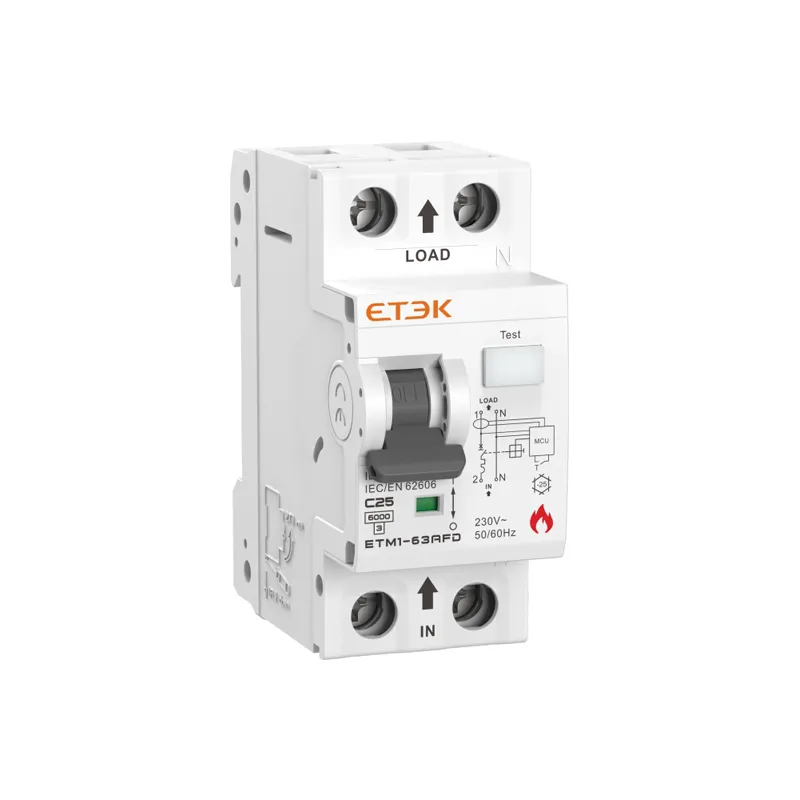

El ETM1-63AFD es un dispositivo de detección de fallos de arco (AFDD) con un interruptor magnético-térmico (MCB) integrado, diseñado para mitigar los riesgos de incendios eléctricos mediante la detección de fallos de arco peligrosos en serie y en paralelo. Ofrece una capacidad de corte de cortocircuitos de 10 kA y admite corrientes nominales de hasta 63 A, lo que lo hace adecuado para instalaciones residenciales, comerciales y de industria ligera.

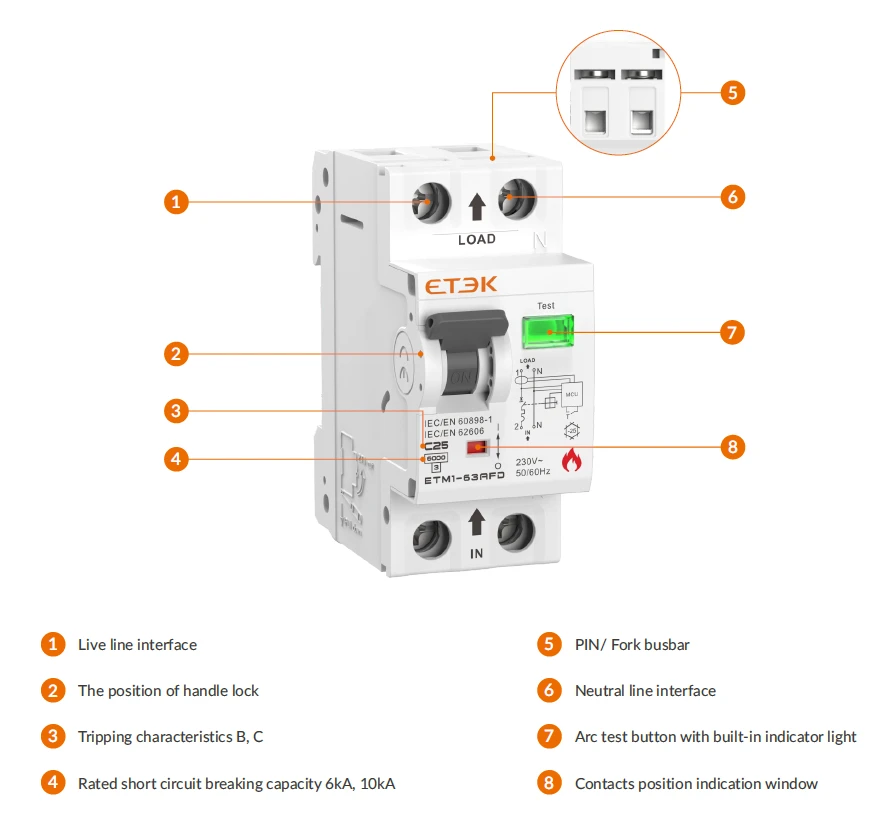

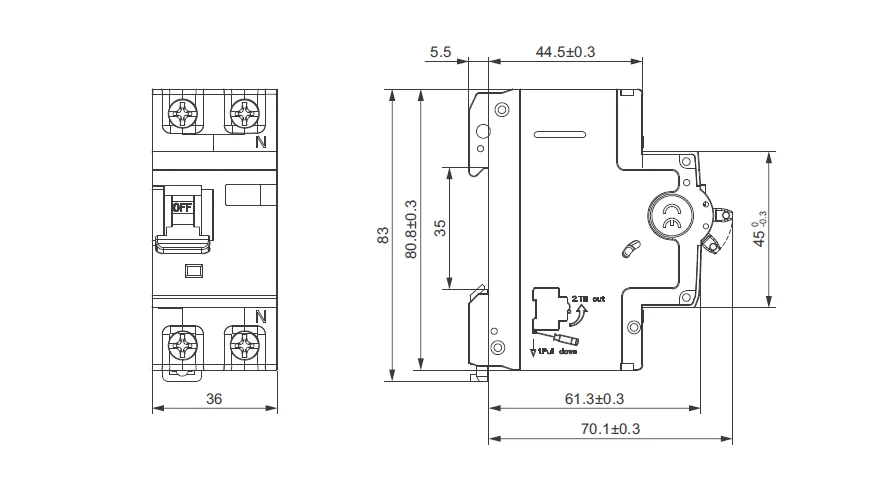

El ETM1-63AFD cuenta con un indicador LED de fallo de arco para una clara visualización del estado. Su diseño compacto, con un ancho de 36 mm, ahorra espacio en el cuadro de distribución al tiempo que mantiene una protección completa contra fallos de arco, sobrecargas y cortocircuitos.
| Datos técnicos | ||
| Normas | IEC/EN 60898-1, IEC/EN 62026 | |
| Protección | Protección contra fallos de arco | |
| Protección contra sobrecargas, protección contra cortocircuitos | ||
| Tipo de disparo | Sobrecarga y cortocircuito | Termomagnético |
| Fallo de arco | Fallo de arco en serie | |
| Fallo de arco en paralelo | ||
| Fallo de arco a tierra | ||
| N.º de polos | 1P+N (Neutro sin conmutación) | |
| Tensión nominal de aislamiento (Ui) | 500 V | |
| Tensión nominal (Ue) | 230/240 V | |
| Corrientes nominales (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | |
| Frecuencia nominal | 50/60 Hz | |
| Capacidad nominal de cortocircuito (lcn) | ETM1-63AFD: 6 kA | |
| ETM1-63HAFD: 10 kA | ||
| Clase de limitación de energía | 3 | |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV | |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) | |
| Características de disparo térmico | 1,13 In: sin disparo en una hora; 1,45 In: disparo en una hora | |
| Características de disparo instantáneo | B: 3 In-5 In; C: 5 In-10 In | |
| Vida eléctrica | 4.000 ciclos | |
| Vida mecánica | 10 000 ciclos | |
| Indicación de posición de contacto | verde OFF/rojo ON | |
| Botón de detección de arco | Sí | |

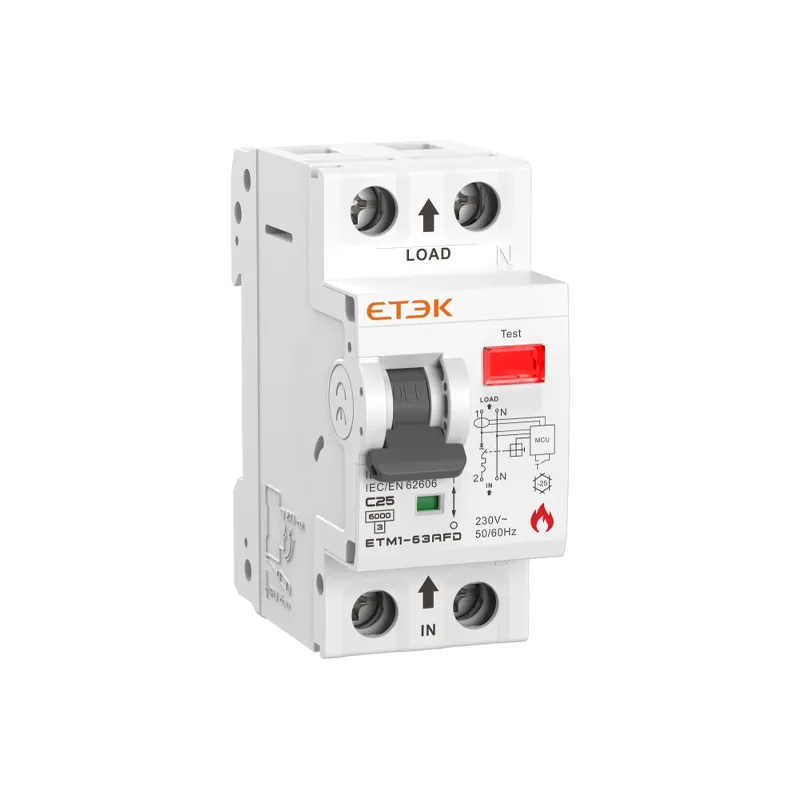

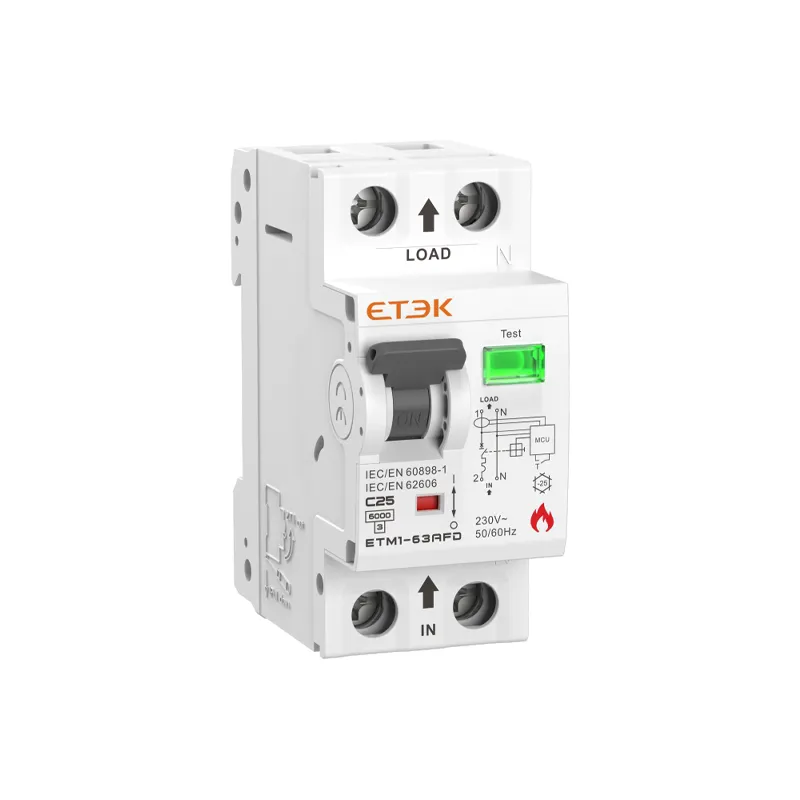

| Indicador de fallo de arco | Verde: Normal | |
| Rojo: Fallo | ||
| Grado de protección | IP20 | |
| Temperatura ambiente | -25 ℃~+55 ℃ | |
| Temperatura de almacenamiento | -30 ℃~+70 ℃ | |
| Tipo de conexión de terminales | Cable/tipo pin/barra colectora tipo horquilla | |
| Tamaño máximo de los terminales para cable | 16 mm² flexible/25 mm² rígido | |
| Par de apriete máx. | 2,5 N·m | |
| Instalación | Montaje en carril DIN de 35 mm | |
| Método de entrada | Desde abajo | |
