Descripción general del producto

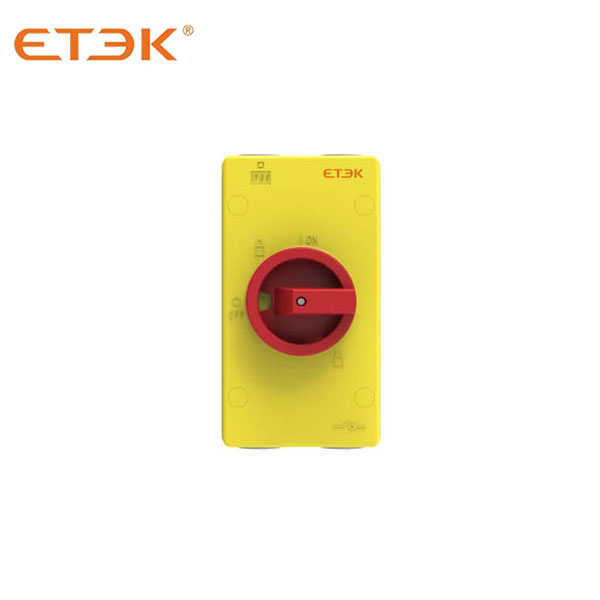

El interruptor aislado EKD6 se utiliza ampliamente en maquinaria de control industrial y diversos aparatos eléctricos, y puede resolver eficazmente los problemas de desconexión de emergencia, desconexión de seguridad, control de máquinas, control de motores, etc.
• Con contactos de aleación, plata especial eléctrica de larga duración y alta fiabilidad.
• Tamaño reducido, instalación que ahorra espacio.
• Construya un dedo protector para que la operación sea segura.

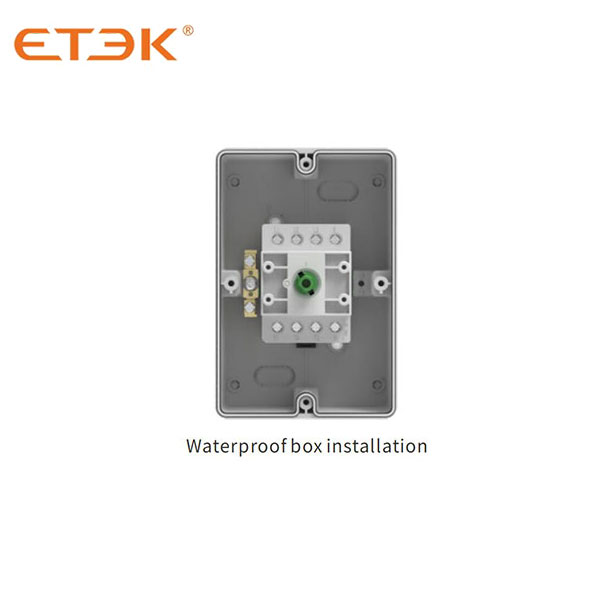

• Con una variedad de opciones de instalación y facilidad de aplicación para diversos fines (montaje en panel, montaje en riel, tipo de caja de interruptores sellada).
• Grado de protección IP66

Parámetros técnicos

Datos técnicos

Actual		20A	32A	40A	63A	80A
Tipo		EKD6-EL20R-4	EKD6-EL32R-4	EKD6-EL40R-4	EKD6-EL63R-3	EKD6-EL80R-3
Corriente nominal		20A	32A	40A	63A	80A
Corriente nominal de funcionamiento AC-23A		16A	25A	32A	45A	45A
Corriente nominal de funcionamiento AC-3		12A	25A	30A	37A	37A
Control de potencia nominal AC-23A	240 V	4 kW	7,5 kW	9 kW	15 kW	15 kW
Control de potencia nominal AC-23A	440 V	7,5 kW	12,5 kW	16 kW	22 kW	22 kW
Control de potencia nominal AC-3	240 V	3 kW	5,5 kW	7,5 kW	11 kW	11 kW
Control de potencia nominal AC-3	440 V	5,5 kW	11 kW	15 kW	18,5 kW	18,5 kW
Carga del motor UL-CSA	240 V	3 kW	5 kW	5 kW	10 kW	10 kW
Carga del motor UL-CSA	440 V	7,5 kW	10 kW	10 kW	20 kW	20 kW
Corriente nominal de resistencia a corto plazo		250A	400A	500A	600A	850A
Conectar cables		0,5-10 mm²			1-16MM2
Par de apriete del tornillo		0,8-1,7 N·m			1,5-2 N·m
Tensión de aislamiento nominal		690 V

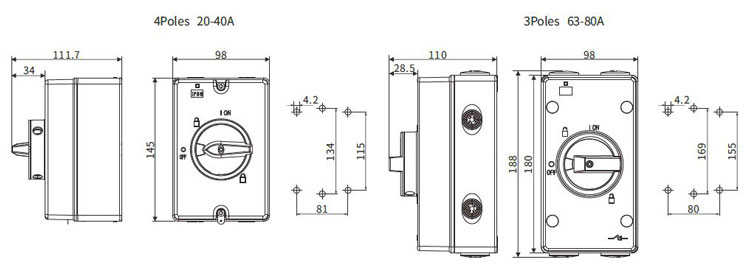

Dimensiones

Formulario de selección de productos

Reference No.	Specification
EKD6-EL20R-2	AC Isolated Switch with box IP65 2P In:20A Red Handle
EKD6-EL32R-2	AC Isolated Switch with box IP65 2P In:32A Red Handle
EKD6-EL40R-2	AC Isolated Switch with box IP65 2P In:40A Red Handle
EKD6-EL63R-2	AC Isolated Switch with box IP65 2P In:63A Red Handle
EKD6-EL80R-2	AC Isolated Switch with box IP65 2P In:80A Red Handle
EKD6-EL20R-3	AC Isolated Switch with box IP65 3P In:20A Red Handle
EKD6-EL32R-3	AC Isolated Switch with box IP65 3P In:32A Red Handle
EKD6-EL40R-3	AC Isolated Switch with box IP65 3P In:40A Red Handle
EKD6-EL63R-3	AC Isolated Switch with box IP65 3P In:63A Red Handle
EKD6-EL80R-3	AC Isolated Switch with box IP65 3P In:80A Red Handle
EKD6-EL20R-4	AC Isolated Switch with box IP65 4P In:20A Red Handle
EKD6-EL32R-4	AC Isolated Switch with box IP65 4P In:32A Red Handle
EKD6-EL40R-4	AC Isolated Switch with box IP65 4P In:40A Red Handle
EKD6-EL63R-4	AC Isolated Switch with box IP65 4P In:63A Red Handle
EKD6-EL80R-4	AC Isolated Switch with box IP65 4P In:80A Red Handle

Descargar archivos

El documento solo está disponible actualmente en inglés.

Interruptor aislador de caja de plástico o aluminio EKD6

El interruptor aislado EKD6 se utiliza ampliamente en maquinaria de control industrial y diversos aparatos eléctricos, y puede resolver eficazmente los problemas de desconexión de emergencia, desconexión de seguridad, control de máquinas, control de motores, etc.
