Sensores de corriente residual para cargadores de vehículos eléctricos

Diseñado para la seguridad en la carga de vehículos eléctricos. Ofrece una detección precisa de corriente de fuga de 6 mA CC y 30 mA CA, con opciones de montaje flexibles para sistemas de carga de 3,6 kW a 22 kW.

Diseñado para aplicaciones de cargadores de vehículos eléctricos.
Opciones de detección de fugas de CA y CC
Función de autodiagnóstico integrada
Fuente de alimentación única de 5 V
Configuraciones mecánicas flexibles
Integración compacta para diseños de cargadores modernos

Consultar ahora PDF

Descripción general del producto

Protección avanzada contra fugas para cargadores de vehículos eléctricos modernos
La serie EKCA está diseñada específicamente para equipos de suministro de energía para vehículos eléctricos (EVSE). Estos sensores, que funcionan con una fuente de alimentación estándar de 5 V CC, ofrecen una monitorización fiable y compacta de la corriente residual para cajas de pared, cargadores portátiles y estaciones de carga públicas de CA.

Para adaptarse a diferentes estándares de seguridad y arquitecturas de sistema, la serie se divide en dos versiones principales:

Versión MD (solo detección de DC):
Proporciona una detección precisa de corriente residual de 6 mA CC . Ideal para cargadores de vehículos eléctricos que ya cuentan con protección de CA tipo A integrada en el sistema.
Versión PD (detección integral de CA+CC):
Ofrece detección de corriente residual combinada de 6 mA CC + 30 mA CA. Ideal para diseños de cargadores avanzados que requieren una protección contra fugas robusta e integral, equivalente a las características de tipo B.

Ventajas principales

Rango de potencia flexible
Admite cargadores de vehículos eléctricos monofásicos de 3,6 kW y trifásicos de 11/22 kW con capacidad de protección contra sobrecorriente de hasta 80 A.
Instalación versátil
Disponible en múltiples configuraciones, incluyendo montaje en PCB (orificio pasante / puente de cobre), montaje en cable y montaje en carcasa.
Bajo consumo de energía
Funciona de manera eficiente con una fuente de alimentación única estándar de 5 V CC (±3 %), lo que simplifica el diseño de la alimentación de la placa de circuito impreso.
Diseñado para cumplir con las normas.
Diseñado para ayudar a los fabricantes de cargadores para vehículos eléctricos a cumplir de manera eficiente con los estrictos requisitos de seguridad eléctrica.

Aplicaciones típicas

Cargadores de pared residenciales
Estaciones de carga de CA comerciales
Cargadores portátiles para vehículos eléctricos
Dispositivos de carga de modo 2
Sistemas de control de EVSE
Sistemas de conversión de energía
Aplicaciones de detección de fallas a tierra

Parámetros técnicos

Datos técnicos

RMS nominal primario actual	16A~80A
Tensión de alimentación	5 V CC
Rango de tensión de alimentación	4,85 V a 5,15 V
Temperatura de funcionamiento	-40°C a +85°C
Temperatura de almacenamiento	-20°C a +65°C
Consumo de energía estática	110 mW
Altitud operativa	Hasta 4000 m
Vida del diseño teórico	20 años
Aplicación típica	Cargadores de vehículos eléctricos, EVSE, detección de fallas a tierra, detección de corriente de fuga del convertidor

Formulario de selección de productos

Review our comprehensive model matrix below to find the exact mounting style, detection threshold, and power rating for your EV charger design.

Model	Mounting Type	Detection Threshold	Operating Voltage	Overcurrent Capability	Supported Charging Power

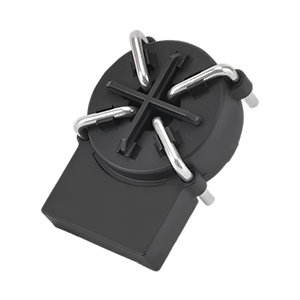

EKCA-01-MD	PCB-mounting (Copper jumper)	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-01-PD	PCB-mounting (Copper jumper)	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

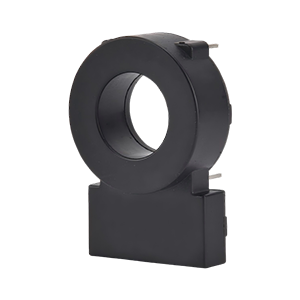

EKCA-03-MD	PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-03-PD	PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

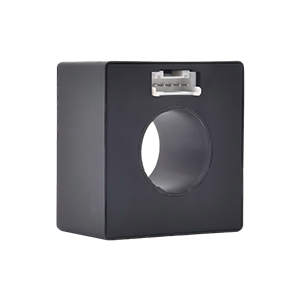

EKCA-06-MD	Cable-mounting / PCB-mounting	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-06-PD	Cable-mounting / PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

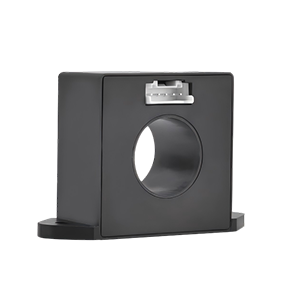

EKCA-07-MD	Cable / PCB / Enclosure-mounting	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-07-PD	Cable / PCB / Enclosure-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

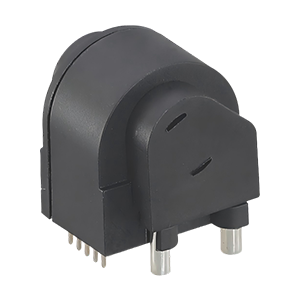

EKCA-08-MD	PCB-mounting	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-08-PD	PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

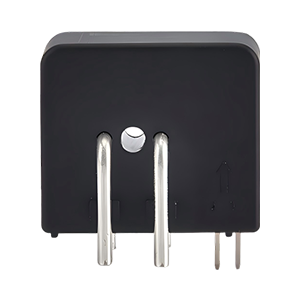

EKCA-09-MD	PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	16A	Single-phase 3.6kW
EKCA-09-PD	PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	16A	Single-phase 3.6kW

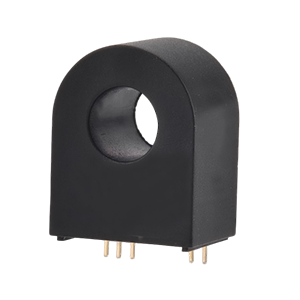

EKCA-10-MD	PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-10-PD	PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

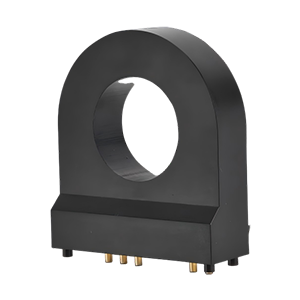

EKCA-16-MD	PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-16-PD	PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

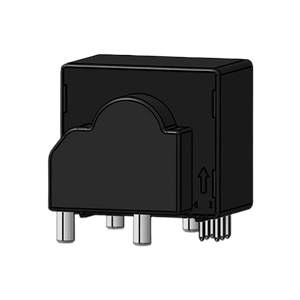

EKCA-18-MD	PCB-mounting	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-18-PD	PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

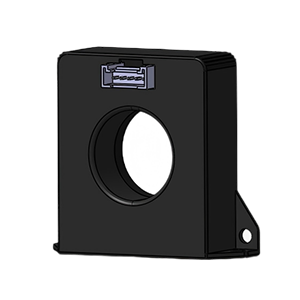

EKCA-20-MD	Cable / PCB / Enclosure-mounting	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-20-PD	Cable / PCB / Enclosure-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

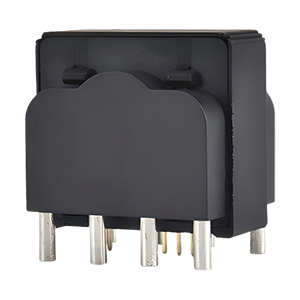

EKCA-25-MD	PCB-mounting	DC 6mA	5VDC ±3%	32A	Three-phase 11/22kW
EKCA-25-PD	PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32A	Three-phase 11/22kW
