● Norma: IEC60947-2
● Tipo de viaje: Termomagnético
● Corriente nominal: 80, 100, 125 A
● Tensión nominal: 1P (250 V CC), 2P (500 V CC), 4P (1000 V CC)
● Número de polos: 1P, 2P, 4P
● Capacidad nominal de interrupción de cortocircuito: 10 kA
●Característica de liberación magnética: (8-12) x In
● Temperatura ambiente: -5...+40 ºC
● Conexión: Según el diagrama de cableado
● Certificados: CE, CB

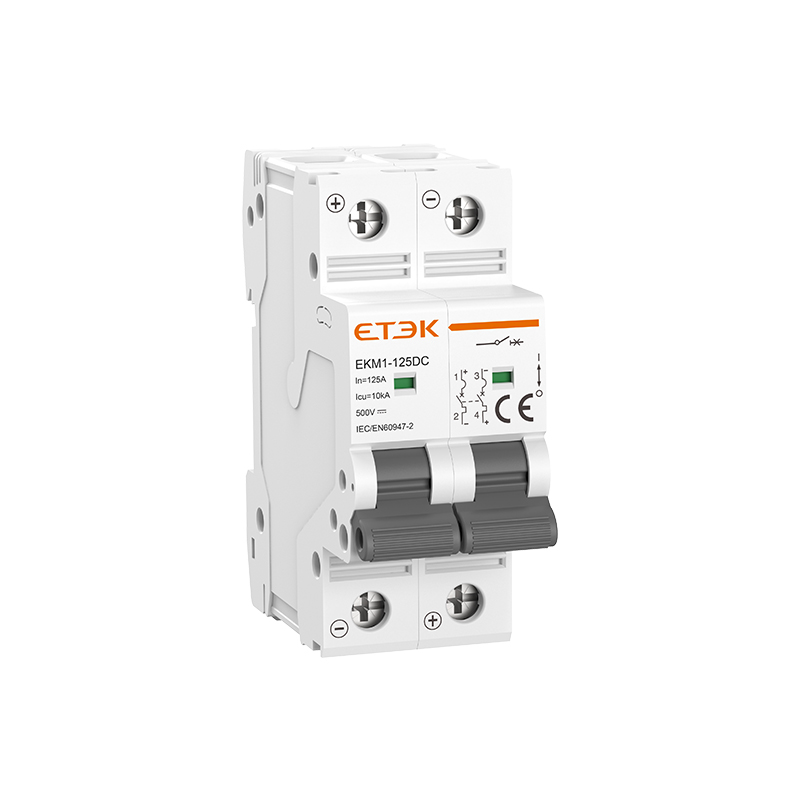

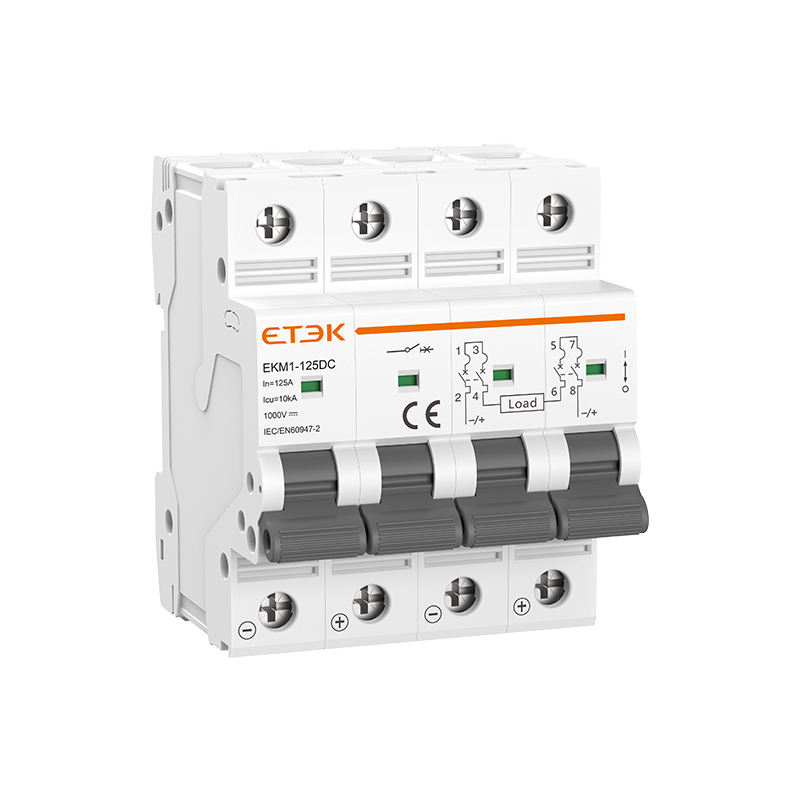

El interruptor automático miniatura de CC de la serie EKM1-125DC (en adelante, interruptor automático) es adecuado para líneas con una corriente nominal de 125 A y una tensión nominal de CC inferior a 250 V, 500 V o 1000 V. Se utiliza para la protección contra sobrecargas y cortocircuitos de instalaciones y equipos eléctricos de sistemas de distribución de energía de CC, y puede utilizarse ampliamente en empresas de energía eléctrica, correos y telecomunicaciones, comunicaciones, industria y minería, entre otros sectores. Este producto cumple con los requisitos de la norma IEC 60947-2.
Funciones de protección: sobrecarga, cortocircuito
Capacidad nominal de interrupción de cortocircuito icu de hasta 10 kA
Cableado sencillo y sin polaridad
Corriente nominal de hasta 125 A
Tensión nominal de hasta 1000 V
Diseñado para aplicaciones fotovoltaicas, de almacenamiento de energía y otras aplicaciones de corriente continua.
| Estándar | IEC/EN60947-2 |
| Protección | Sobrecorriente y cortocircuito |
| Tipo de viaje | Termomagnético |
| Número de postes | 1P,2P,4P |
| Corrientes nominales (pulg.) | 80,100,125A |
| Tensión nominal (Ue) | 1P (250 V CC), 2P (500 V CC), 4P (1000 V CC) |
| Tensión de aislamiento nominal (Ui) | 500V |
| Capacidad de rotura nominal | 10.000A |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4kV |
| Tensión de prueba dieléctrica a frecuencia inductante durante 1 minuto | 3 kV |
| Característica de liberación térmica | (1,05-1,30) x En |
| Característica de liberación magnética | (8-12) x En |
| vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -5℃ a +40℃, Máx. 95% de humedad |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin/horquilla |
| Tamaño máximo del terminal para el cable | 35 mm 2 |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en riel DIN de 35 mm |

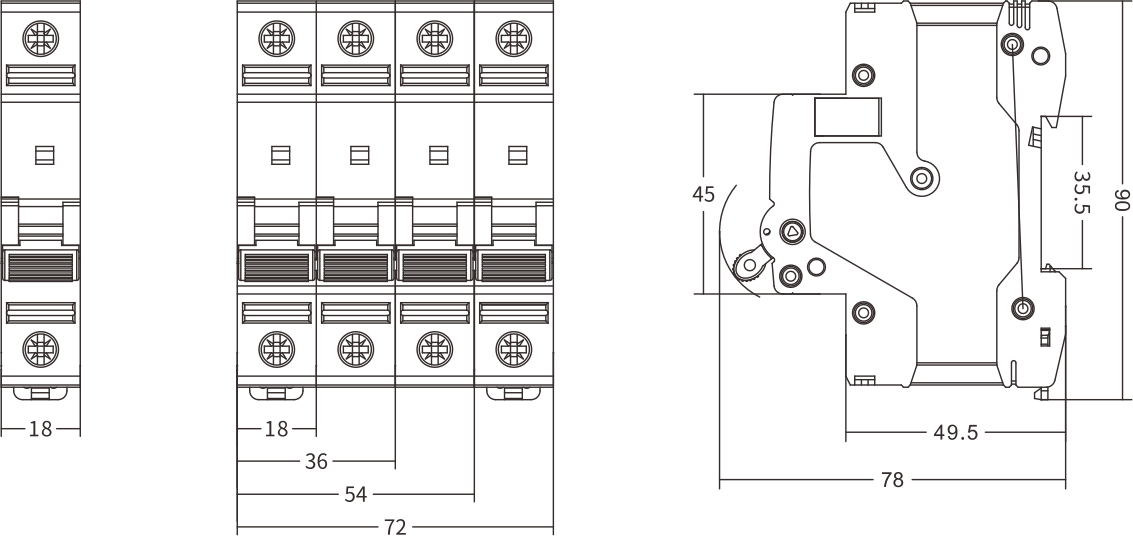

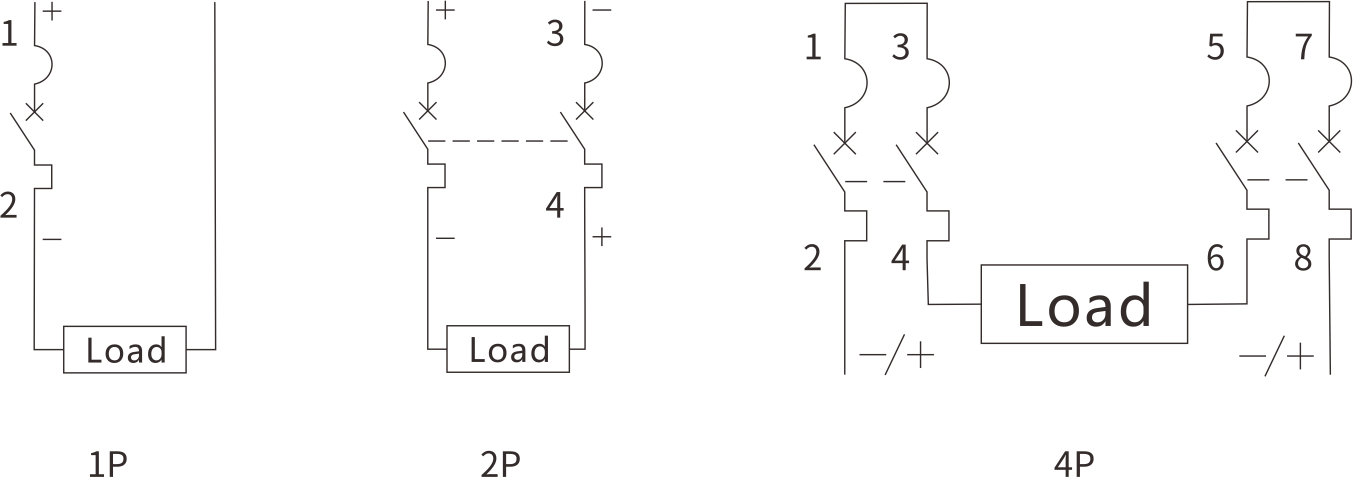

| Conexión | Según el diagrama de cableado |
