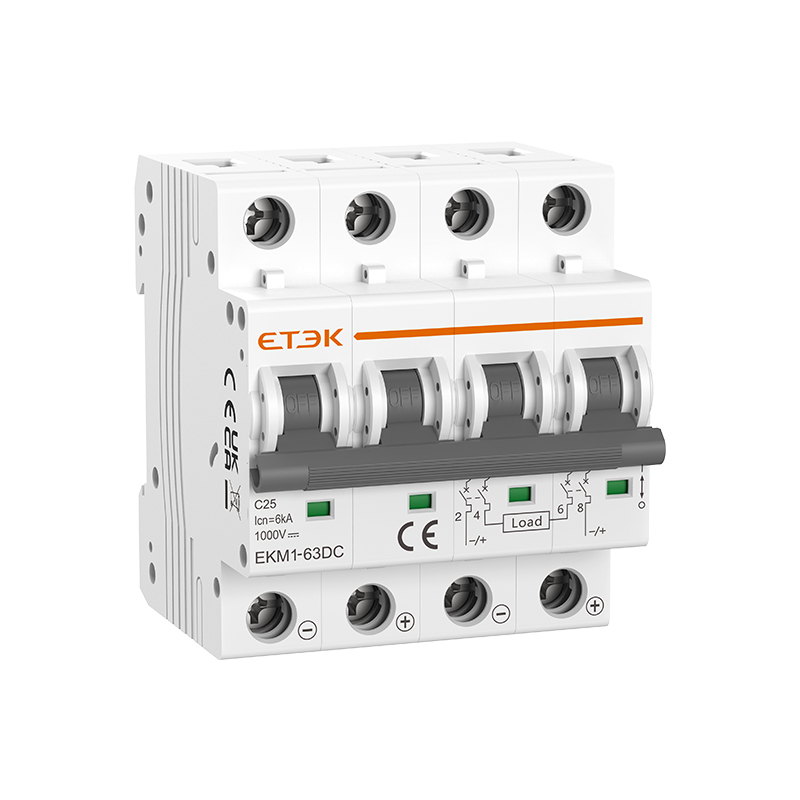

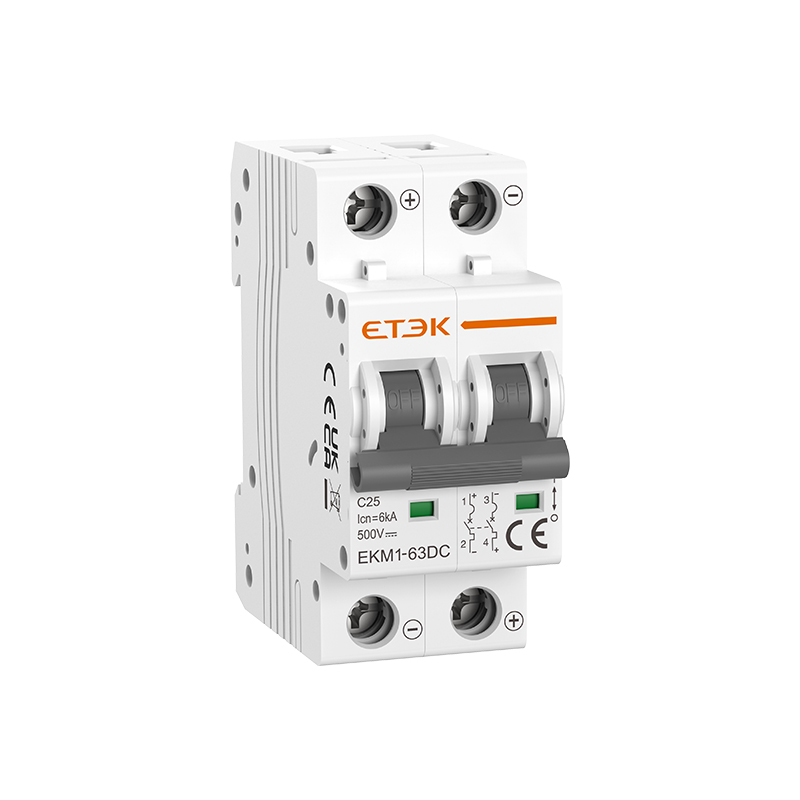

● Norma: IEC60947-2
● Tipo de viaje: Termomagnético
● Corriente nominal: 6~63A
● Tensión nominal: 1P (250 V CC), 2P (500 V CC), 4P (1000 V CC)
● Número de polos: 1P, 2P, 4P
● Capacidad nominal de interrupción de cortocircuito: 6 kA
●Característica de liberación magnética: (8-12) x In
● Temperatura ambiente: -5...+40 ºC

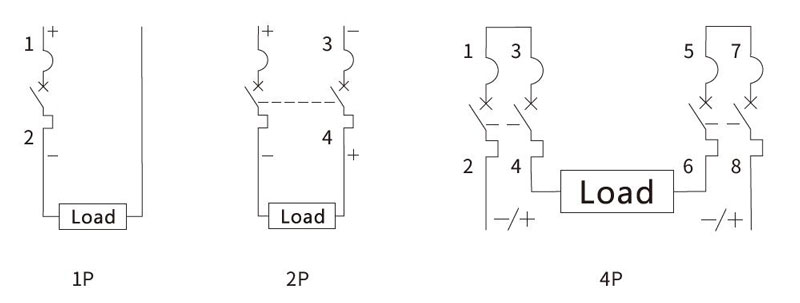

● Conexión: Según el diagrama de cableado
● Certificados: CE, CB
Los interruptores automáticos de la serie EKM1-63DC, especialmente diseñados para sistemas fotovoltaicos, soportan tensiones nominales de hasta 1000 V CC. Su sistema especial de extinción de arco y limitación de corriente desconecta rápidamente la corriente de falla del sistema de distribución de energía CC. Esto evita daños en el módulo fotovoltaico, componente esencial de los sistemas de energía solar, causados por altas corrientes inversas de CC y corrientes de retroalimentación de CA derivadas de fallas en el inversor, garantizando así un funcionamiento fiable del sistema fotovoltaico.

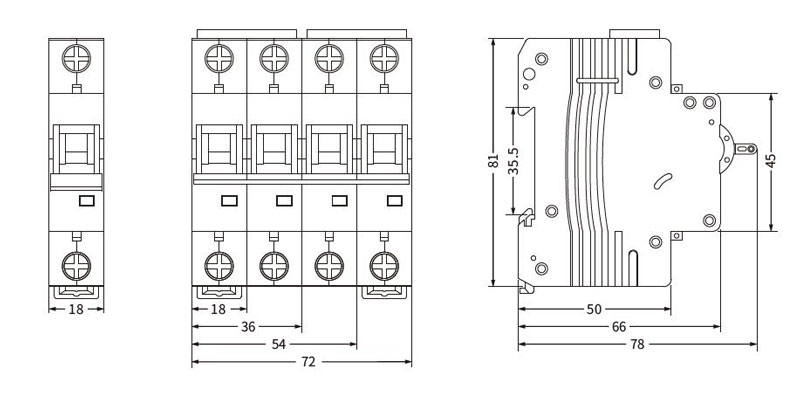

| Estándar | IEC/EN60947-2 |
| Protección | Sobrecorriente y cortocircuito |
| Tipo de viaje | Termomagnético |
| Número de postes | 1P,2P,4P |
| Corrientes nominales (pulg.) | 6,10,16,20,25,32,40,50,63A |
| Tensión nominal (Ue) | 1P (250 V CC), 2P (500 V CC), 4P (1000 V CC) |
| Tensión de aislamiento nominal (Ui) | 500V |
| Capacidad de rotura nominal | 6.000A |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4kV |
| Tensión de prueba dieléctrica a frecuencia inductante durante 1 minuto | 3 kV |
| Característica de liberación térmica | (1,05-1,30) x En |
| Característica de liberación magnética | (8-12) x En |
| vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -5℃ a +40℃, Máx. 95% de humedad |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin/horquilla |
| Tamaño máximo del terminal para el cable | 25 mm 2 |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en riel DIN de 35 mm |
| Conexión | Según el diagrama de cableado |
