Contacto auxiliar: vinculado al mecanismo de encendido/apagado del circuito principal del interruptor automático, se utiliza principalmente para indicar el estado de encendido/apagado del interruptor. Al conectarlo al circuito de control del interruptor, mediante el encendido y apagado del mismo, el contacto auxiliar puede controlar o enclavar el dispositivo eléctrico correspondiente.

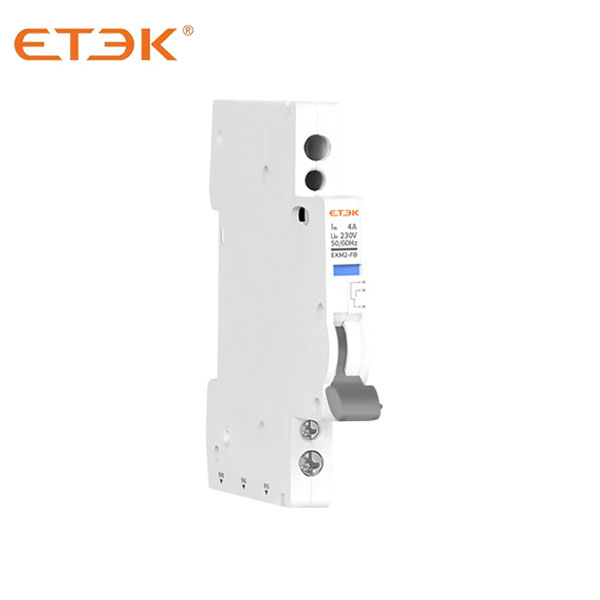

El accesorio de alarma auxiliar indica cuándo se dispara un disyuntor miniatura o un protector suplementario. El disparo puede deberse a una sobrecarga, un cortocircuito, el funcionamiento de un accesorio de disparo por derivación o un módulo de subtensión/sobretensión.
Características eléctricas | ||
Valor calificado | ONU(V) | EN (A) |
AC415V 50/60Hz | 3 | |
AC240V 50/60Hz | 6 | |
DC130 | 1 | |
| DC48 | 2 | |
| DC24 | 6 | |
Configuraciones | EKM2-OF 1N/O+1N/C | |
EKM2-FB 1N/O+1N/C | ||
Tensión nominal de resistencia al impulso (1,2/50)Uimp | 4000 V | |
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2kV | |
Tensión de aislamiento | 500V | |
Grado de contaminación | 2 | |
Características mecánicas | ||
| vida eléctrica | 6.050 ciclos | |
| Vida mecánica | 10.000 ciclos | |
| Grado de protección | IP20 | |
| Temperatura ambiente (con promedio diario ≤ 35 ℃) | -5℃~+40℃ | |
| Temperatura de almacenamiento | -25℃~+70℃ | |
Instalación | ||
| Tipo de conexión de terminal | Cable | |
| Tamaño del terminal superior/inferior para cable | 2,5 mm² 18-14 AWG | |
| Par de apriete | 0,8 Nm 7 pulg-libras | |
