ETEK EKL9-40AFD 1P+N dos anchos de módulo RCBO AFDD con dispositivos de detección de falla de arco
Preguntar
El disparador de derivación es un disparador utilizado para la excitación de la fuente de voltaje; su propio voltaje puede ser independiente del voltaje del circuito principal. Por lo tanto, el disparador de derivación es un auxiliar del disparo por control remoto, puede desconectar el circuito por control remoto para conectarse con el sistema de alarma contra incendios. También se puede controlar a distancia para desconectarse con el botón de parada de emergencia.
Un disyuntor en miniatura independiente brinda protección solo contra sobrecorriente y cortocircuito. Cuando se utiliza un módulo de bajo voltaje/sobrevoltaje, disparará el disyuntor miniatura o el protector suplementario en caso de que el voltaje aplicado a través de sus terminales de bobina esté fuera de la banda especificada.
En resumen, un disparador de bajo/sobrevoltaje es útil para la protección contra caídas y subidas de voltaje. Una vez que el suministro vuelve a la normalidad, solo entonces se puede ENCENDER el disyuntor. Este accesorio proporciona una manera económica y fácil de implementar esta solución.
Características eléctricas EKM1-MX |
|
| Tensión nominal EE. UU. (V) | CA230/400 50/60Hz CC24 CC48 CA24 50/60Hz |
| Impulso nominal soporta tensión (1,2/50)Uimp | 4000 V |
| Capacidad nominal de cierre de cortocircuito | 20 le, t = 0,1 s |
| Tensión de prueba dieléctrica en ind. frecuencia durante 1 minuto | 2kV |
| Tensión de aislamiento Ui | 500V |
| Grado de contaminación | 2 |

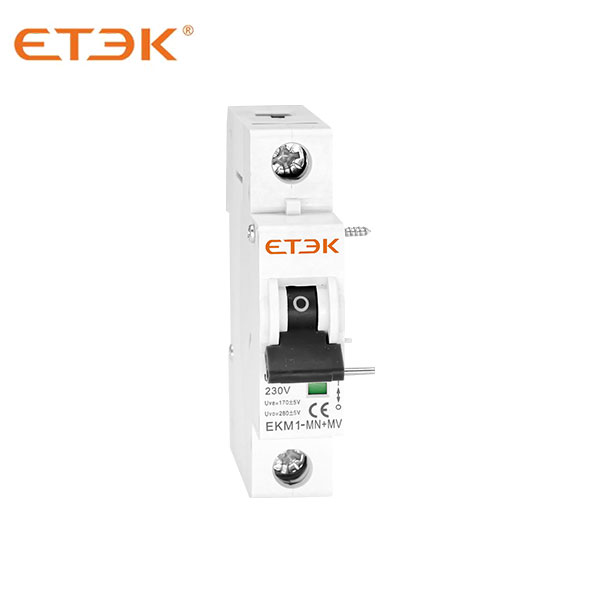

Características eléctricas EKM1-MV+MN |
|
| Tensión nominal (Ue) | AC230V |
| Tensión nominal de aislamiento (Ui) | 500V |
| Rango de disparo por sobretensión | 280V±5% |
| Rango de disparo por bajo voltaje | 170V±5% |
| Montado en el lado derecho del interruptor de circuito, active el dispositivo combinado para que se dispare en caso de bajo voltaje o sobrevoltaje, evitando efectivamente que el dispositivo cierre la operación bajo condiciones anormales de voltaje de alimentación. | |
Características mecánicas |
|
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 4.000 ciclos |
| Grado de protección | IP20 |
| Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ |
| Temperatura de almacenamiento | -25℃~+70℃ |
Instalación |
|
| Tipo de conexión de terminales | Cable |
| Tamaño de terminal superior/inferior para cable | 2,5 mm2 18-13 AWG |
| Par de apriete | 0,8 Nm 7 pulgadas-libras |
