● Norma: IEC60898-1, IEC60947-2
● Tipo de viaje: Termomagnético
● Corriente nominal: 80~125A
● Tensión nominal: 230/400V~240/415V
● Número de polos: 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Capacidad nominal de interrupción de cortocircuito: 6 kA, 10 kA
● Curva de activación: C, D
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CE, CB, UKCA

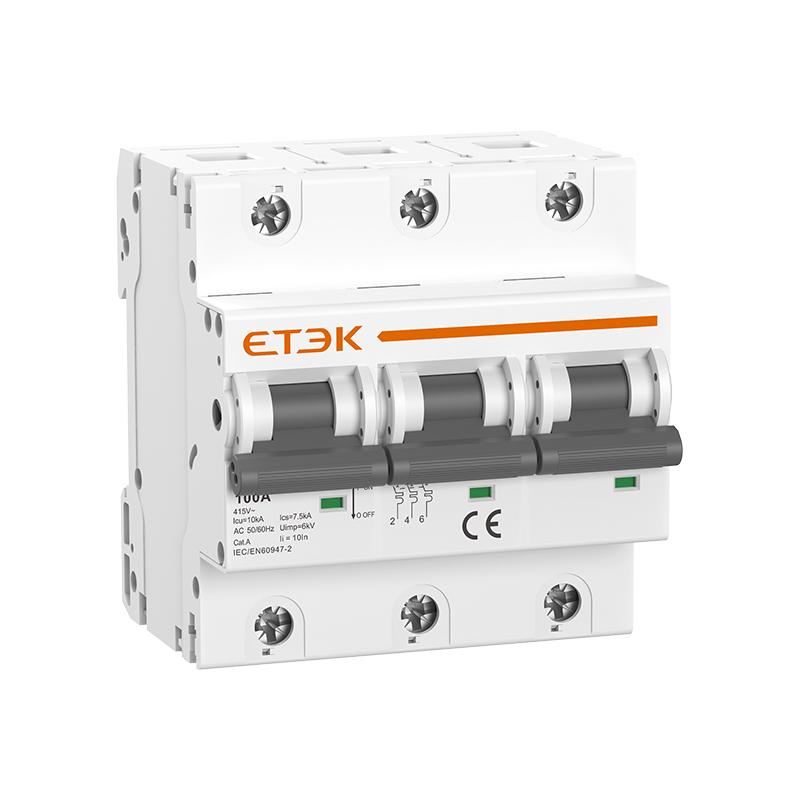

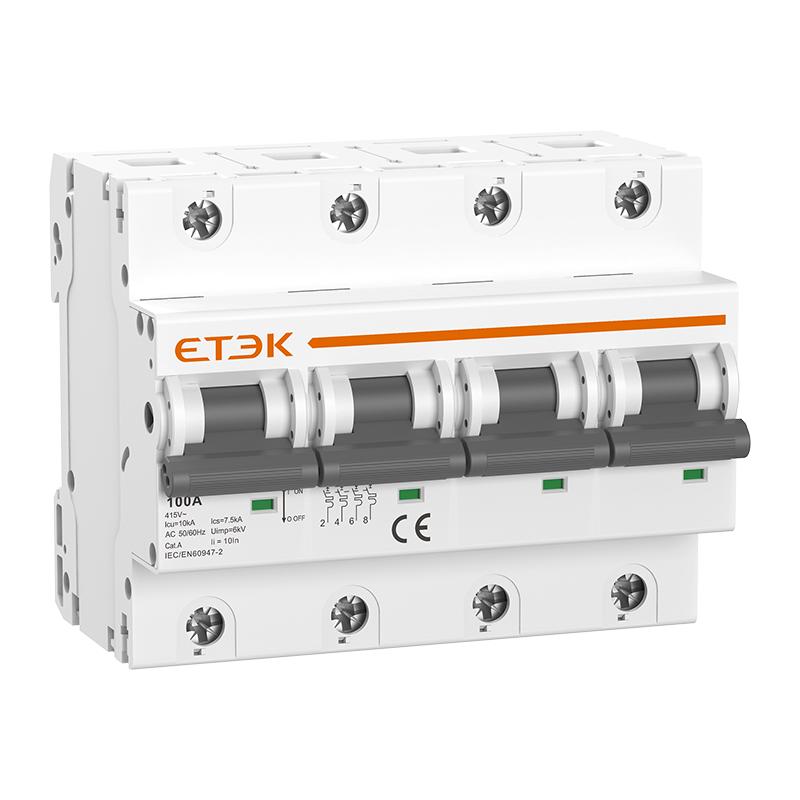

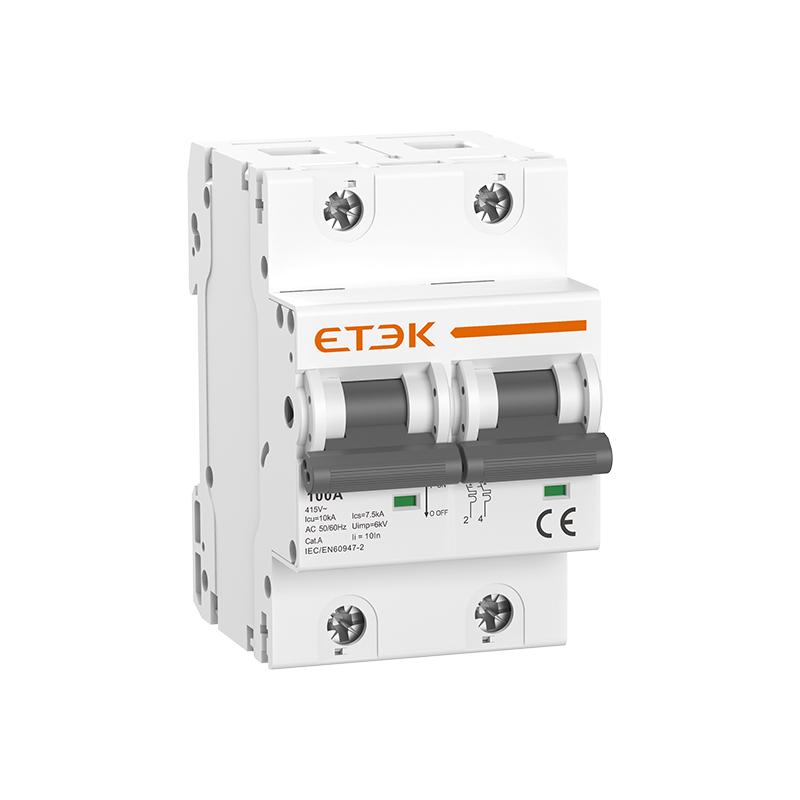

El EKM3-125H es un interruptor automático de alta corriente diseñado para entornos eléctricos exigentes. Con una capacidad de 125 A, es ideal para aplicaciones de carga de alto voltaje y proporciona una protección y un control robustos para cargas de alta corriente. Esto lo convierte en la opción perfecta para entornos industriales y proyectos de construcción a gran escala donde el rendimiento fiable es fundamental.
| Estándar | IEC/EN60898-1 | IEC/EN60947-2 |
| Protección | Sobrecorriente y cortocircuito | |
| Tipo de viaje | Termomagnético | |
| Corriente nominal en | 80,100,125A | |
| Polos | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
| Tensión nominal Ue | 240/415V~ | |
| Frecuencia nominal | 50/60 Hz | |
| Capacidad de rotura nominal | 6.000A | 10.000A |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4000 V | |
| Tensión de prueba dieléctrica a frecuencia ind durante 1 min | 2kV | |
| Característica de liberación térmica | (1.13-1.45) x En | (8-12) x En |
| Característica de liberación magnética | C:(5-10) x pulg, D:(10-20) x pulg | |
| vida eléctrica | 4.000 ciclos | |
| Vida mecánica | 10.000 ciclos | |
| Indicador de posición de contacto | Sí | |
| Grado de protección | IP20 | |
| Temperatura ambiente (con promedio diario ≤ 35 ℃) | -5℃~+40℃, Máx. 95% de humedad | |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin | |
| Tamaño máximo del terminal para el cable | 50 mm 2 | |
| Par de apriete máximo | 3,5 Nm | |
| Instalación | Montaje en riel DIN de 35 mm | |
| Conexión | De arriba abajo | |
