● Norma: IEC60947-2
● Polos: 1P, 2P, 3P, 4P
● Tamaño del marco: 125, 160, 250, 400, 630, 800, 1250, 2000AF
● Tensión nominal: 400 V
● Tensión de aislamiento nominal: 1000 V
● Temperatura ambiente: -25...+40 ºC
● Certificado: CE, CB
● Disponible con tapas negras o blancas
Los interruptores automáticos termomagnéticos de caja moldeada fija de la serie EKM8 están diseñados para su uso en redes de distribución eléctrica que operan a 50/60 Hz CA. Tienen una tensión de aislamiento nominal de 1000 V y una tensión de funcionamiento nominal de 400 V o inferior. Estos interruptores automáticos pueden soportar una corriente nominal de hasta 2000 A, lo que los hace ideales para la distribución de energía eléctrica y la protección de líneas y equipos eléctricos contra daños causados por fallas como sobrecarga, cortocircuito y subtensión. Además, los interruptores automáticos con una corriente nominal de 630 A o inferior también pueden utilizarse para la protección de motores. En circunstancias normales, estos interruptores automáticos pueden utilizarse para la conmutación poco frecuente de circuitos y el arranque de motores.

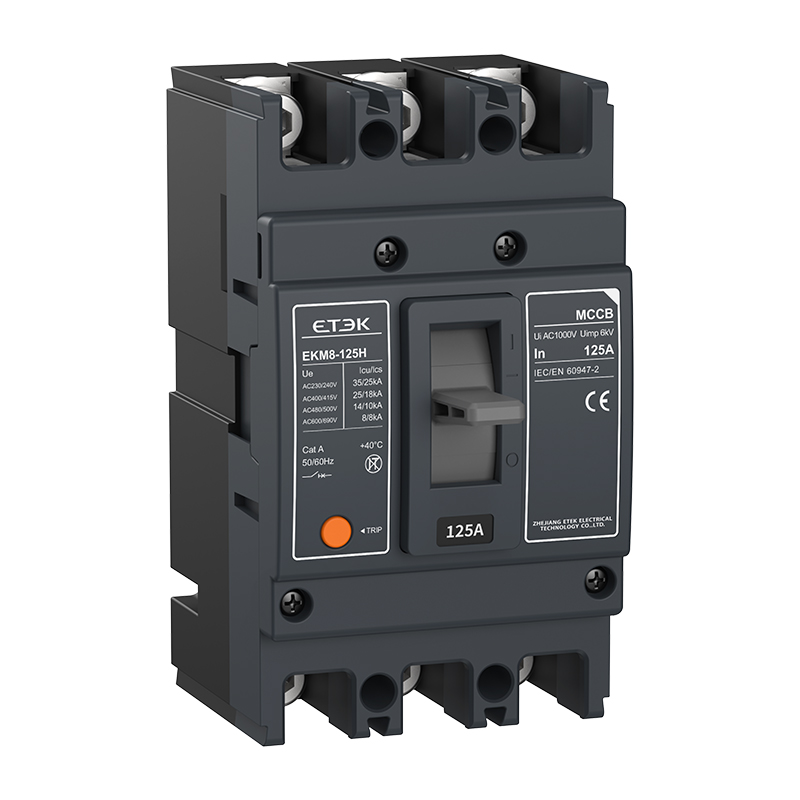

| Corriente del bastidor (A) | 125 | 160 | |||||
| Modelo | EKM8-125S | EKM8-125H | EKM8-160S | EKM8-160H | |||
| Número de polo | 3, 4 | 3, 4 | |||||
| Corriente nominal (A) | 10, 16, 20, 32, 25, 40, 50, 63, 80, 100, 125 | 63, 80, 100, 125, 140, 160 | |||||
| Tensión nominal (V) | CA 400V | CA 400V | |||||
| Tensión nominal de aislamiento (V) | CA 1000 V | CA 1000 V | |||||
| Capacidad de interrupción de cortocircuito (kA) Icu/Ics | CA 400V | 18/15 | 25/18 | 25/18 | 35/25 | ||
| Número de ciclo operativo | vida eléctrica | 6000 | 3000 | ||||
| Vida mecánica | 9000 | 7000 | |||||
| Liberación automática | Tipo electromagnético térmico | ||||||
| Corriente del bastidor (A) | 250 | 400 | |||||
| Modelo | EKM8-250S | EKM8-250H | EKM8-400S | EKM8-400H | |||
| Número de polo | 3, 4 | 3, 4 | |||||
| Corriente nominal (A) | 100, 125, 140, 160, 180, 200, 225, 250 | 250,315,350,400 | |||||
| Tensión nominal (V) | CA 400V | CA 400V | |||||
| Tensión de aislamiento nominal (V) | CA 1000 V | CA 1000 V | |||||
| Capacidad de interrupción de cortocircuito (kA) Icu/Ics | CA 400V | 25/18 | 35/25 | 35/25 | 50/35 | ||
| Número de ciclo operativo | vida eléctrica | 3000 | 2000 | ||||
| Vida mecánica | 7000 | 4000 | |||||
| Liberación automática | Tipo electromagnético térmico | ||||||
| Corriente del bastidor (A) | 630 | 1250 | 2000 | ||||
| Modelo | EKM8-630S | EKM8-630H | EKM8-1250H | EKM8-2000H | |||
| Número de polo | 3, 4 | 3, 4 | 3, 4 | ||||
| Corriente nominal (A) | 250, 315, 350, 400, 500, 630 | 500, 630, 700, 800, 1000, 1250 | 1250, 1600, 2000 | ||||
| Tensión nominal (V) | CA 400V | CA 400V | |||||
| Tensión de aislamiento nominal (V) | CA 1000 V | CA 1000 V | |||||
| Capacidad de interrupción de cortocircuito (kA) Icu/Ics | CA 400V | 35/25 | 50/35 | 65/50 | 100/85 | ||
| Número de ciclo operativo | vida eléctrica | 2000 | 1500 | 1500 | |||
| Vida mecánica | 4000 | 4000 | 4000 | ||||
| Liberación automática | Tipo electromagnético térmico | ||||||
