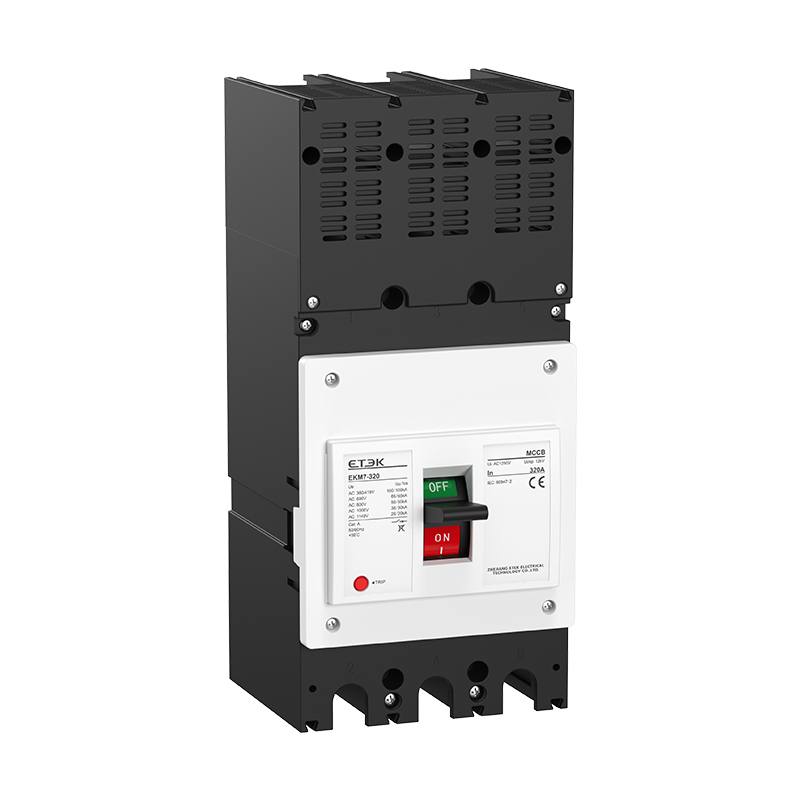

Interruptor automático de caja moldeada (MCCB) de alta tensión de 1140 V para sistemas fotovoltaicos de CA.

El interruptor automático de caja moldeada de alta tensión de la serie EKM7 está diseñado específicamente para satisfacer las necesidades de las redes de distribución eléctrica que operan a 50/60 Hz CA. Cuenta con una tensión de aislamiento nominal de 1200 V, lo que proporciona una protección fiable para circuitos con tensiones nominales que van desde 690 V hasta 1140 V y una corriente nominal de hasta 630 A.

● Norma: IEC60947-2
● Polos: 3P
● Corriente nominal: 10-630 A
● Tensión nominal: 415, 690, 800, 1000, 1140 V
● Tensión nominal de aislamiento: 1200 V
● Tensión nominal de resistencia al impulso: 12 kV
● Tecnología de la unidad de disparo: Termomagnética
● Temperatura ambiente: -25...+70 ºC

Consultar ahora PDF

Descripción general del producto

Este interruptor automático es ideal para la conmutación poco frecuente de circuitos y el arranque ocasional de motores. Protege eficazmente contra sobrecargas, cortocircuitos, sobretensiones y subtensiones, garantizando la seguridad y la estabilidad de las líneas eléctricas.

Además, el interruptor automático de caja moldeada de alta tensión de la serie EKM7 cumple con la norma IEC60947-2, lo que garantiza su calidad y rendimiento.

Larga vida útil mecánica y eléctrica.
Distancia de arco corta: cubierta estándar de supresión de arco y partición metálica libre de tres capas para evitar fallas secundarias del sistema causadas por arcos durante la desconexión.
Capacidad de limitación de corriente superior.
Su excelente capacidad de aislamiento, la distancia de aislamiento eléctrico y la distancia de fuga cumplen con la norma UL489.
Línea de entrada inversa sin reducción de capacidad.
Resistencia a la humedad, al calor, a la niebla salina y al moho.
Nueva estructura de punto de ruptura único, más estable y fiable que la estructura de doble punto de ruptura.

Parámetros técnicos

Datos técnicos

Tabla 1

Modelo		EKM7-320
Corriente nominal (A)		16,20,25,32,40,50,63,75,80,100,125,140,160,180,200,225,250,320
Polos		3P
Tensión nominal de trabajo Ue (V)		380/415	690	800	1000	1140
Tensión de aislamiento nominal Ui (V)		1200
Tensión nominal de resistencia al impulso Uimp (kV)		12
Resistencia a la frecuencia de potencia voltaje (1 min) (V)		3500
Cortocircuito máximo clasificado Capacidad de ruptura Icu=Icu(kA)	Rotura nivel de capacidad	380/ 415 V	690 V	800V	1000V	1140 V
	METRO	/	60	50	20	12
	H	100	65	50	30	20
Vida útil mecánica (ciclos)		15000
Vida útil eléctrica (ciclos)		5000	3000	3000	1000	1000
Distancia del arco (mm)		50
Dimensiones Ancho × Largo × Alto (mm)		120×200×103
Liberación instantánea		5 pulgadas o 10 pulgadas
Temperatura ambiente de referencia		40°C
Temperatura ambiente de trabajo		-40°C ~ +70°C, sin reducción de potencia a +50°C
Altitudes		5000 metros

Tabla 2

Modelo		EKM7-630
Corriente nominal (A)		225,250,320,350,400,500,630
Polos		3P
Tensión nominal de trabajo Ue (V)		380/415	690	800	1000	1140
Tensión de aislamiento nominal Ui (V)		1200
Tensión nominal de resistencia al impulso Uimp (kV)		12
Resistencia a la frecuencia de potencia voltaje (1 min) (V)		3500
Cortocircuito máximo clasificado Capacidad de ruptura Icu=Icu(kA)	Rotura nivel de capacidad	380/ 415 V	690 V	800V	1000V	1140 V
	METRO	/	60	50	20	12
	H	100	65	50	32	20
Vida útil mecánica (ciclos)		15000
Vida útil eléctrica (ciclos)		5000	3000	3000	1000	1000
Distancia del arco (mm)		50
Dimensiones Ancho × Largo × Alto (mm)		158×325×177
Liberación instantánea		5 pulgadas o 10 pulgadas
Temperatura ambiente de referencia		40°C
Temperatura ambiente de trabajo		-40°C ~ +70°C, sin reducción de potencia a +50°C
Altitudes		5000 metros
