Descripción general del producto

El EKDB11T es un cuadro de distribución trifásico enchufable, robusto y compatible con la norma IEC 61439-3, diseñado para aplicaciones comerciales e industriales ligeras exigentes. Diseñado para ofrecer fiabilidad y una instalación sencilla, cuenta con barras colectoras totalmente protegidas y múltiples opciones de interruptor principal para adaptarse a diferentes requisitos de carga.

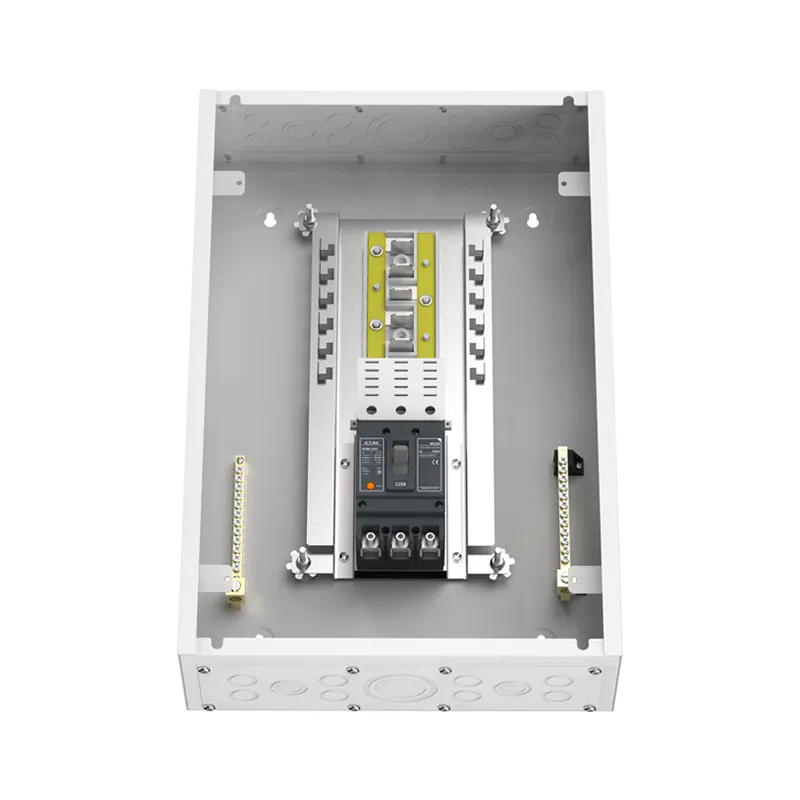

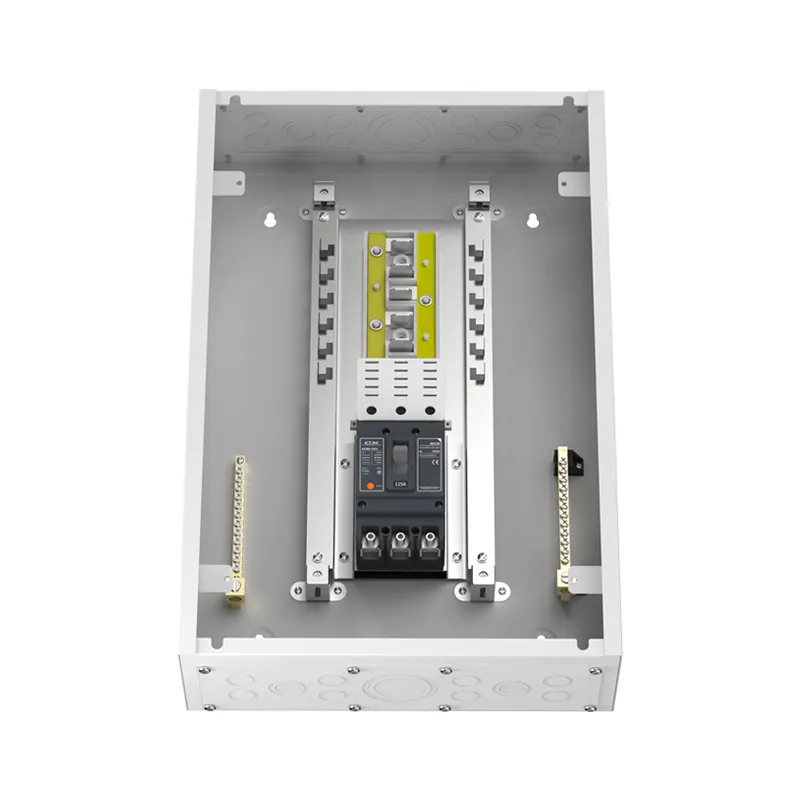

Disponible en configuraciones de montaje en superficie (EKDB11TS) y empotrado (EKDB11TF), el EKDB11T admite tres opciones de interruptores principales: interruptor seccionador de 125 A, interruptor automático de caja moldeada (MCCB) de 125 A o interruptor automático de caja moldeada (MCCB) de 250 A. Su innovador diseño incluye mecanismos exclusivos de ajuste de altura para las versiones empotradas, lo que garantiza una alineación perfecta entre los interruptores y la tapa frontal.

Con una capacidad de circuito derivado de 12 a 48 vías, el EKDB11T admite tanto interruptores automáticos magnetotérmicos (MCB) como interruptores diferenciales con protección contra sobrecorriente (RCBO), ofreciendo una flexibilidad excepcional para diversas aplicaciones comerciales e industriales. El cuadro de distribución cuenta con placas de prensaestopas extraíbles/rompibles, múltiples opciones de orificios preperforados y un amplio espacio para el cableado, lo que facilita una gestión ordenada de los cables y una instalación simplificada.

Protección superior : Las barras conductoras totalmente protegidas brindan mayor seguridad para el personal de mantenimiento.
Configuración flexible : Múltiples opciones de interruptor principal (seccionador de 125 A, interruptor automático de caja moldeada de 125 A, interruptor automático de caja moldeada de 250 A) para adaptarse a diferentes requisitos de carga.
Instalación con altura regulable : Los exclusivos tornillos de ajuste de altura en el interior de la puerta para las versiones empotradas garantizan una alineación perfecta del interruptor.
Construcción robusta : la carcasa de chapa de acero de 1,2 mm proporciona durabilidad en entornos exigentes.
Fácil mantenimiento : los dispositivos de derivación enchufables permiten un reemplazo rápido y una futura expansión con un mínimo de modificaciones.
Gestión avanzada de cables : placas de prensaestopas extraíbles/rompibles y múltiples opciones de orificios preperforados para instalaciones limpias y profesionales.
Capacidad escalable : opciones de 12 a 48 vías para satisfacer necesidades complejas de distribución eléctrica.
Cumplimiento total de las normas de seguridad : Cumple totalmente con la norma IEC 61439-3 y cuenta con un grado de protección IP40.

Parámetros técnicos

Datos técnicos

Modelo		EKDB11TF	EKDB11TS
Estándar		IEC 61439-3
Número de fases		Tres fases
Tipo de montaje		Montaje empotrado	Montaje en superficie
Capacidad actual		125A, 250A
Tensión nominal		415 V CA, 50/60 Hz
Tensión de aislamiento nominal (Ui)		690 V
Número de maneras		12,18,24,30,36,42,48
Protección contra la entrada de polvo y agua		IP40
Espesor de la chapa de acero		1,2 mm
Acabado de superficies		Recubierto con pintura en polvo de poliéster epoxi electrostática (RAL7035)
Rango de temperatura de funcionamiento		-25℃ a 55℃ (Se requiere reducción de potencia; consulte las curvas de reducción de potencia del interruptor).
Interruptor principal de entrada		Interruptor aislador
		MCCB
Romperamas	Disyuntor magnetotérmico enchufable	1,2, 3 polos: 6, 10, 16, 20, 25, 32, 40, 50, 63A
	RCBO enchufable	1P+N:6,10,16,20,25,32,40,50,63A (I△n: 30,100,300mA)
Capacidad del terminal del interruptor principal	Interruptor aislador	50 mm²
	125AF MCCB	50 mm²
	250AF MCCB	120 mm²
Capacidad del terminal del interruptor de derivación	Disyuntor magnetotérmico enchufable	25 mm²
	RCBO enchufable	25 mm²
Capacidad del terminal neutro	Terminal de cable de entrada	50 mm²
	Terminales de salida	16 mm²
capacidad terminal terrestre	Terminal de cable de entrada	50 mm²
	Terminales de salida	16 mm²
Número de terminales de salida		≥ Número de maneras

Dimensiones

Detalles impactantes

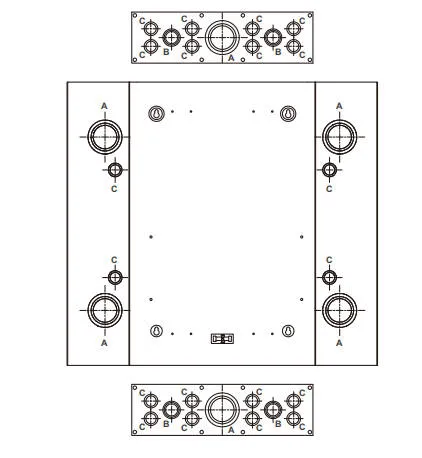

El cuadro de distribución EKDB11T está diseñado con múltiples orificios pretroquelados de fácil acceso en su carcasa para facilitar la instalación de cables y reducir el desorden. La ilustración muestra el diseño de los orificios pretroquelados en la carcasa.

knockear	Diámetro (mm) (De adentro hacia afuera)
A	ø43/ø51/ø62
B	ø22/ø27/ø32
do	ø19/ø25

Interruptor aislador empotrado

N.º de referencia	Formas de salida	W	W1	H	H1	D	A	B	do
EKDB11TF-121	12	395	360	505	465	120	240	340	88
EKDB11TF-18I	48	395	360	581	541	120	240	416	88
EKDB11TF-24I	24	395	360	567	617	120	240	492	88
EKDB11TF-301	30	395	360	733	693	120	240	568	88
EKDB11TF-361	36	395	360	809	769	120	240	644	88
EKDB11TF-42I	42	395	360	885	845	120	240	720	88

Interruptor aislador de montaje en superficie

N.º de referencia	Formas de salida	W	W1	H	H1	D	A	B	do
EKDB11TS-121	12	370	360	475	465	120	240	340	88
EKDB11TS-18l	48	370	360	551	541	120	240	416	88
EKDB11TS-241	24	370	360	627	617	120	240	492	88
EKDB11TS-301	30	370	360	703	693	120	240	568	88
EKDB11TS-361	36	370	360	779	769	120	240	644	88
EKDB11TS-42I	42	370	360	855	845	120	240	720	88

Interruptor automático de caja moldeada (MCCB) de 125 AF de montaje empotrado

N.º de referencia	Formas de salida	W	W1	H	H1	D	A	B	do
EKDB11TF-12M1	12	395	360	585	545	120	240	420	120
EKDB11TF-18M1	48	395	360	661	621	120	240	496	120
EKDB11TF-24M1	24	395	360	737	697	120	240	572	120
EKDB11TF-30M1	30	395	360	813	773	120	240	648	120
EKDB11TF-36M1	36	395	360	889	849	120	240	724	120
EKDB11TF-42M1	42	395	360	965	925	120	240	800	120
EKDB11TF-48M1	48	395	360	1041	1001	120	240	876	120

Interruptor automático de caja moldeada (MCCB) de 125 AF para montaje en superficie

N.º de referencia	Formas de salida	W	W1	H	H1	D	A	B	do
EKDB11TS-12M1	12	370	360	555	545	120	240	420	120
EKDB11TS-18M1	48	370	360	631	621	120	240	496	120
EKDB11TS-24M1	24	370	360	707	697	120	240	572	120
EKDB11TS-30M1	30	370	360	783	773	120	240	648	120
EKDB11TS-36M1	36	370	360	859	849	120	240	724	120
EKDB11TS-42M1	42	370	360	935	925	120	240	800	120
EKDB11TS-48M1	48	370	360	1011	1001	120	240	876	120

Interruptor automático de caja moldeada (MCCB) de 250 AF de montaje empotrado

N.º de referencia	Formas de salida	W	W1	H	H1	D	A	B	do
EKDB11TF-12M2	12	395	360	620	580	120	240	455	120
EKDB11TF-18M2	48	395	360	696	656	120	240	531	120
EKDB11TF-24M2	24	395	360	772	732	120	240	607	120
EKDB11TF-30M2	30	395	360	848	808	120	240	683	120
EKDB11TF-36M2	36	395	360	924	884	120	240	759	120
EKDB11TF-42M2	42	395	360	1000	960	120	240	835	120
EKDB11TF-48M2	48	395	360	1076	1036	120	240	911	120

Interruptor automático de caja moldeada (MCCB) de 250 AF para montaje en superficie

N.º de referencia	Formas de salida	W	W1	H	H1	D	A	B	do
EKDB11TS-12M2	12	370	360	590	580	120	240	455	120
EKDB11TS-18M2	48	370	360	666	656	120	240	531	120
EKDB11TS-24M2	24	370	360	742	732	120	240	607	120
EKDB11TS-30M2	30	370	360	818	808	120	240	683	120
EKDB11TS-36M2	36	370	360	894	884	120	240	759	120
EKDB11TS-42M2	42	370	360	970	960	120	240	835	120
EKDB11TS-48M2	48	370	360	1046	1036	120	240	911	120

Descargar archivos

El documento solo está disponible actualmente en inglés.

Tipo de documento

Nombre del documento

Tamaño

Catálogo de productos

Cuadro de distribución trifásico enchufable EKDB11T

3.35MB

Cuadro de distribución trifásico enchufable (centro de carga)

Cuadro de distribución trifásico enchufable EKDB11T para aplicaciones comerciales e industriales ligeras. Cumple con la norma IEC 61439-3, hasta 250 A, barras colectoras totalmente protegidas, altura regulable, opciones de montaje en superficie o empotrado.
