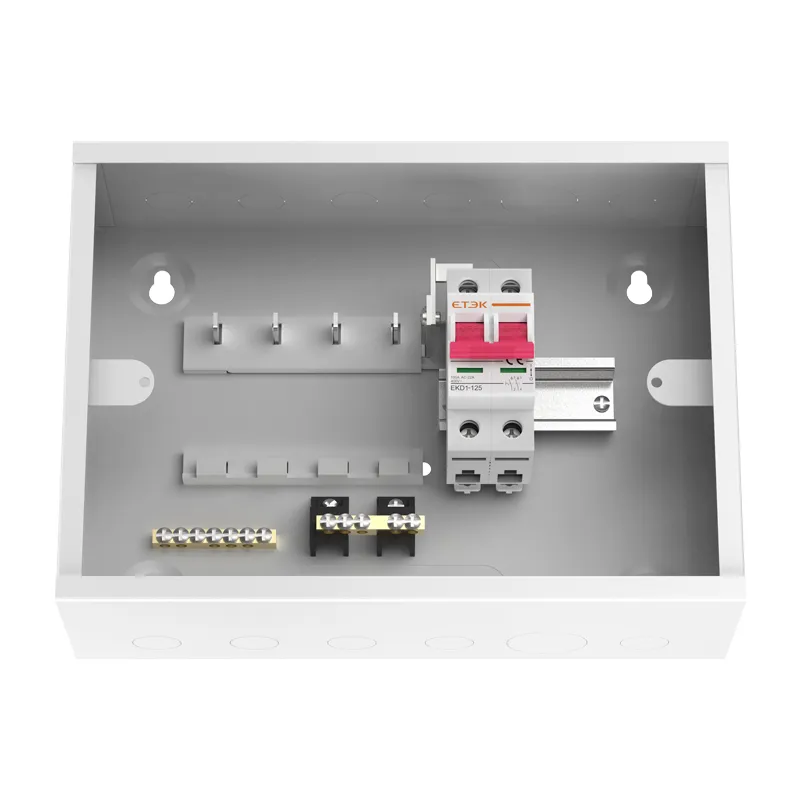

Cuadro de distribución monofásico enchufable (centro de carga)

El EKDB11S es un cuadro de distribución monofásico compacto, compatible con la norma IEC 61439-3, diseñado para una distribución de energía de baja tensión rápida, segura y limpia en viviendas y pequeños locales comerciales. Ideal para apartamentos, locales comerciales, oficinas pequeñas y, especialmente, para proyectos de modernización que requieren una instalación rápida con mínimas molestias.

Diseñado para la eficiencia, el EKDB11S cuenta con una interfaz enchufable estandarizada para dispositivos de circuitos derivados, compatible con interruptores automáticos magnetotérmicos (MCB) y disyuntores diferenciales con protección contra sobrecorriente (RCBO). Disponible en versiones de montaje en superficie (EKDB11SS) y empotrado (EKDB11SF) con diseños internos uniformes, este cuadro de distribución admite interruptores principales de hasta 125 A, con opciones para un interruptor de aislamiento o un interruptor diferencial (RCCB) (sin protección contra sobrecorriente).

Su diseño inteligente incluye amplio espacio para el tendido de cables, múltiples orificios de fácil acceso y una generosa capacidad para terminales de neutro/tierra. Con entre 4 y 16 salidas disponibles, el EKDB11S ofrece opciones versátiles para diversas aplicaciones residenciales y comerciales pequeñas, manteniendo la simplicidad de instalación y la facilidad de mantenimiento futuro.

• Instalación rápida : Las interfaces de circuito derivado enchufables minimizan el tiempo de cableado, perfectas para proyectos de modernización.

• Mantenimiento sencillo : Sustituya los interruptores o añada circuitos con un mínimo de modificaciones en el cableado gracias a la disposición estandarizada de las barras colectoras.

• Montaje flexible : Elija entre versiones de montaje en superficie (EKDB11SS) o de montaje empotrado (EKDB11SF) con configuraciones internas idénticas.

• Conforme y seguro : Diseño totalmente compatible con la norma IEC 61439-3 con grado de protección IP40.

• Capacidad de terminal generosa : Terminales de tierra y neutro amplios con terminales de salida ≥ número de vías

• Diseño que optimiza el espacio : Factor de forma compacto con múltiples opciones de orificios para una gestión ordenada del cableado.

• Ampliable : Opciones escalables de 4 a 16 maneras para adaptarse a diferentes requisitos de instalación.

Datos técnicos

Dimensiones

Detalles impactantes

El cuadro de distribución EKDB11S está diseñado con múltiples orificios pretroquelados de fácil acceso en su carcasa para facilitar la instalación de cables y reducir el desorden. La ilustración muestra el diseño de los orificios pretroquelados en la carcasa.

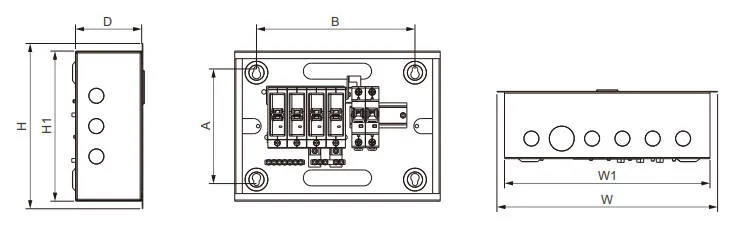

Montaje empotrado

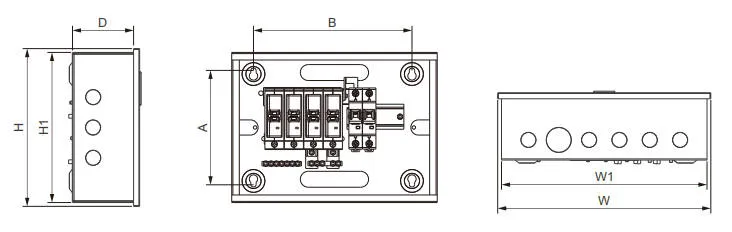

Montaje en superficie
