● Normas: BS EN 61439‑3.
● Carcasa: Acero no combustible, puerta abatible; EKDB16S estándar / EKDB16SL con cerradura integrada.
● Entrada: Interruptor principal bipolar de 100 A (aislador).
● Formas: 4, 6, 10, 14, 18, 24 filas simples.
● Barras de terminales: Montadas en la parte superior, codificadas por colores N y E.
● Montaje: Orificios para llave, fijación para trípode en superficies irregulares, soporte en T para riel DIN.

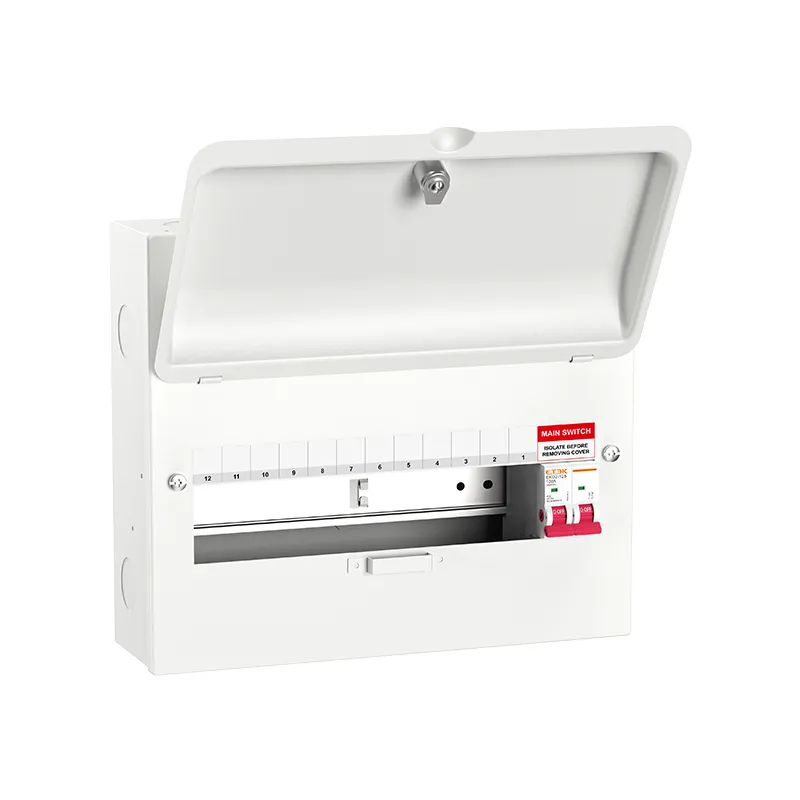

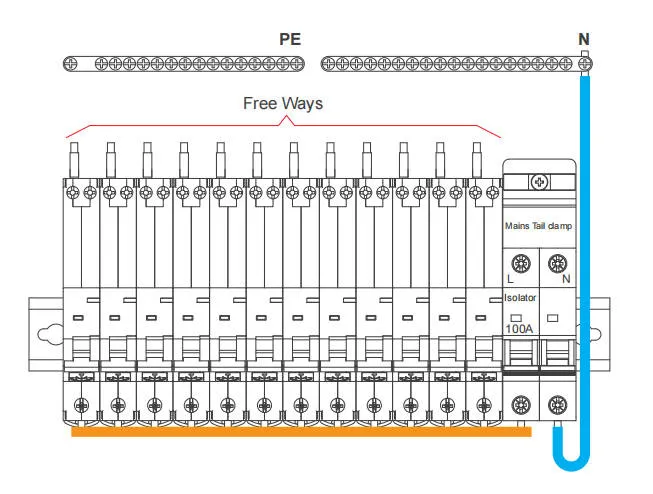

La unidad de distribución principal EKDB16S(L) ofrece una base limpia y ampliable para la distribución residencial y comercial ligera. Fabricada según la norma BS EN 61439-3 con una carcasa de acero no combustible, cuenta con un interruptor seccionador bipolar de 100 A y un amplio espacio libre en todos los tamaños, lo que la hace ideal para instalaciones centradas en RCBO o para la expansión de circuitos por fases. Los instaladores se benefician de tornillos cautivos extraíbles, un riel DIN extraíble con barra en T de soporte y barras de tierra y neutro codificadas por colores montadas en la parte superior para un cableado ordenado y rápido. Elija las versiones "L" para una cerradura de puerta integrada que protege los paneles críticos.
Preguntas frecuentes
P1: ¿Qué dispositivos de protección puedo instalar?
A1: El cuadro admite disyuntores magnetotérmicos (MCB), disyuntores diferenciales con protección contra sobrecorriente (RCBO) y dispositivos antifugas (AFDD) aguas abajo del interruptor principal bipolar de 100 A, siguiendo las directrices de la norma BS EN 61439-3.
P2: ¿Puedo añadir protección contra sobretensiones más adelante?
A2: Sí. Se pueden agregar kits SPD; para opciones instaladas de fábrica, considere las configuraciones SPD en la gama EKDB16S(L).
P3: ¿Los modelos SL incluyen cerradura en la puerta?
A3: Sí. Las versiones “L” incorporan una cerradura para mayor seguridad; las versiones estándar no tienen cerradura.
P4: ¿Dónde se encuentran las barras de neutro y de tierra?
A4: Ambas barras están montadas en la parte superior y codificadas por colores para simplificar el enrutamiento y reducir el cruce de cables.
P5: ¿Los elementos de fijación son fáciles de instalar?
A5: Los tornillos combinados cautivos con sistema de fijación extraíble, el montaje con orificios para llave y el riel DIN desmontable agilizan una instalación ordenada.
|
Ref No.
|
Ref No. (with lock)
|
Box size
|
Main switch
|
Busbar pins
|
Free ways
|
|
EKDB16S4-I
|
EKDB16S4L-I
|
4
|
DP 100A
|
3 | 2 |
|
EKDB16S6-I
|
EKDB16S6L-I
|
6 |
DP 100A
|
5 | 4 |
|
EKDB16S10-I
|
EKDB16S10L-I
|
10 |
DP 100A
|
9 | 8 |
|
EKDB16S14-I
|
EKDB16S14L-I
|
14 |
DP 100A
|
13 | 12 |
|
EKDB16S18-I
|
EKDB16S18L-I
|
18 |
DP 100A
|
17 | 16 |
|
EKDB16S24-I
|
EKDB16S24L-I
|
24 |
DP 100A
|
23 | 22 |
