Cuadro de distribución con interruptor diferencial doble (alta integridad) — De 14 a 24 vías

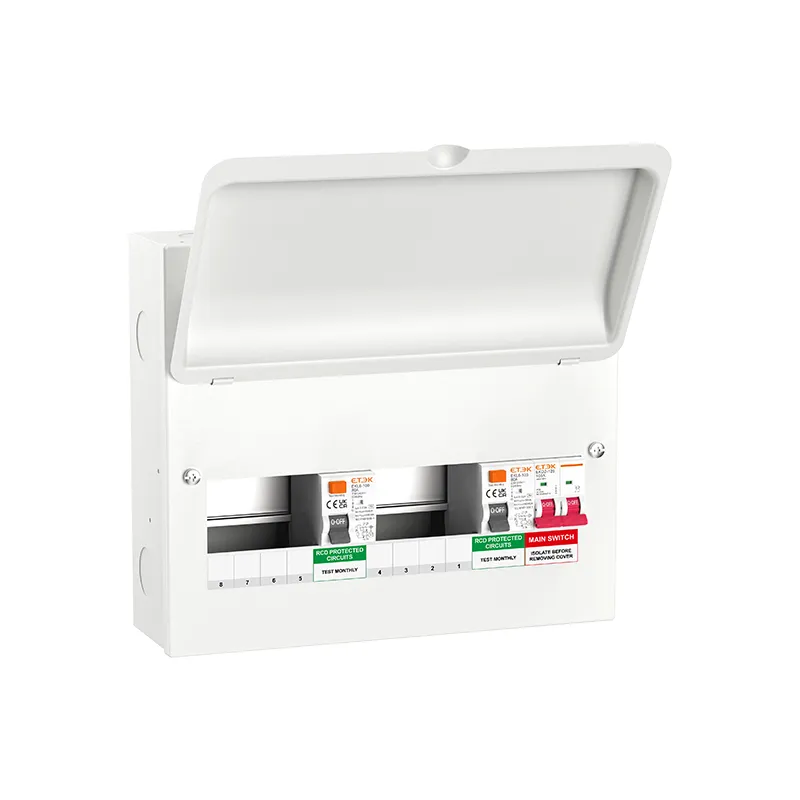

La configuración de doble interruptor diferencial EKDB16S(L)-I2R ofrece una mayor continuidad de suministro al equilibrar los circuitos mediante dos interruptores diferenciales independientes de 80 A. Esta configuración de alta integridad, alimentada por un interruptor principal de 100 A, garantiza que un fallo en un banco de circuitos protegido por interruptor diferencial no afecte al otro, manteniendo así el funcionamiento de los servicios esenciales. Es el estándar para instalaciones domésticas modernas, proporcionando una solución de distribución robusta y fiable. La carcasa de acero, conforme a la norma BS EN 61439-3, incluye terminales de montaje superior y un carril DIN extraíble para una instalación estructurada y profesional. Seleccione los modelos "SL" para una cerradura de puerta integrada.

P1: ¿Cómo debo equilibrar los circuitos?
A1: Lo más recomendable es dividir los circuitos de iluminación y enchufes entre ambos interruptores diferenciales (RCD). Por ejemplo, conectar la iluminación de la planta superior y los enchufes de la planta baja al RCD 1, y la iluminación de la planta baja y los enchufes de la planta superior al RCD 2.

P2: ¿Hay alguna forma de hacerlo directamente desde el interruptor principal?
A2: En esta configuración estándar de doble interruptor diferencial, todas las salidas están protegidas por uno de los dos interruptores diferenciales.

P3: ¿Cuáles son las clasificaciones RCD?
A3: El cuadro incluye dos interruptores diferenciales bipolares de tipo A de 80 A y 30 mA.

P4: ¿De cuántas maneras protege cada RCD?
A4: En el modelo de 18 vías, cada interruptor diferencial protege una barra colectora con 7 vías, ofreciendo un total de 12 vías libres después de la instalación del interruptor principal y los interruptores diferenciales.

P5: ¿Existe una versión con bloqueo?

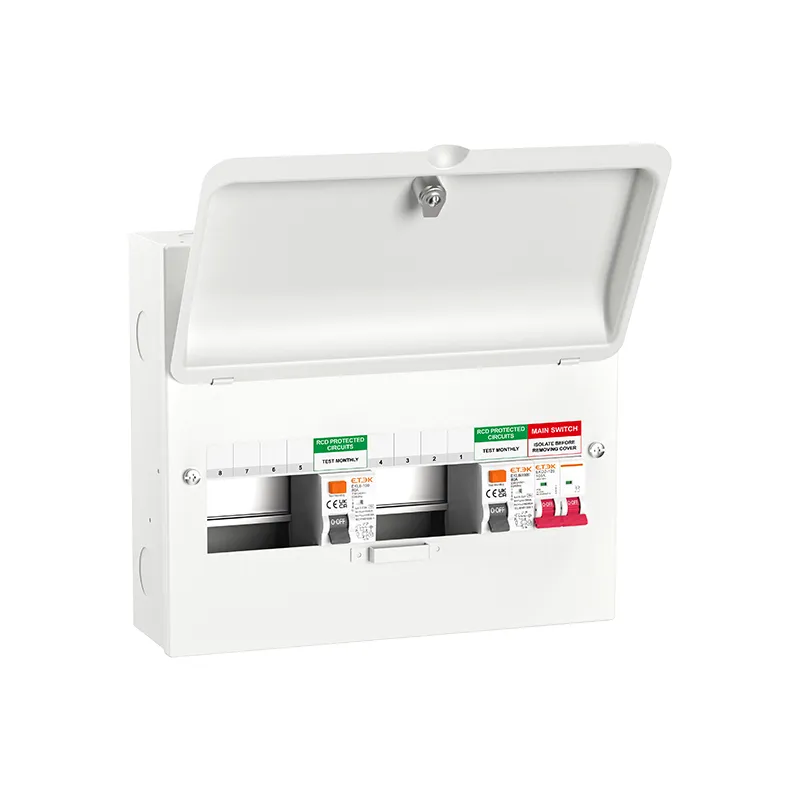

A5: Sí, seleccione la variante "SL" para una cerradura de puerta integrada.
