Disparo por sobretensión o subtensión

Protege el circuito disparando el interruptor cuando la tensión supera un límite superior preestablecido (sobretensión) o cae por debajo de un límite inferior preestablecido (subtensión).

Aplicaciones típicas:

Garantiza la seguridad de los equipos sensibles a la tensión en condiciones de suministro eléctrico inestables.

Tensión nominal: 230 V CA
Norma: IEC/EN 60947-5-1
Disparo por sobretensión: 280 V ±5 %
Disparo por subtensión: 170 V ±5 %
Indicador de estado mecánico
Garantiza un funcionamiento seguro en condiciones de alimentación inestables

¡Consulte ahora

Características del producto

Cuerpo del interruptor automático
ETM-TZEnclavamiento mecánico
ETM-MV+MNDisparo por sobretensión/subtensión
ETM-MNDisparo por subtensión
ETM-MVDisparo por sobretensión
ETM-MNsDisparo por pérdida de tensión
ETM-MX+OFDisparo por derivación y contacto auxiliar
ETM-MXDisparo por derivación
ETM-OF Contacto auxiliar
ETM-FBContacto auxiliar y de alarma

Consejos sobre el producto

Instalación

Diagrama de cableado

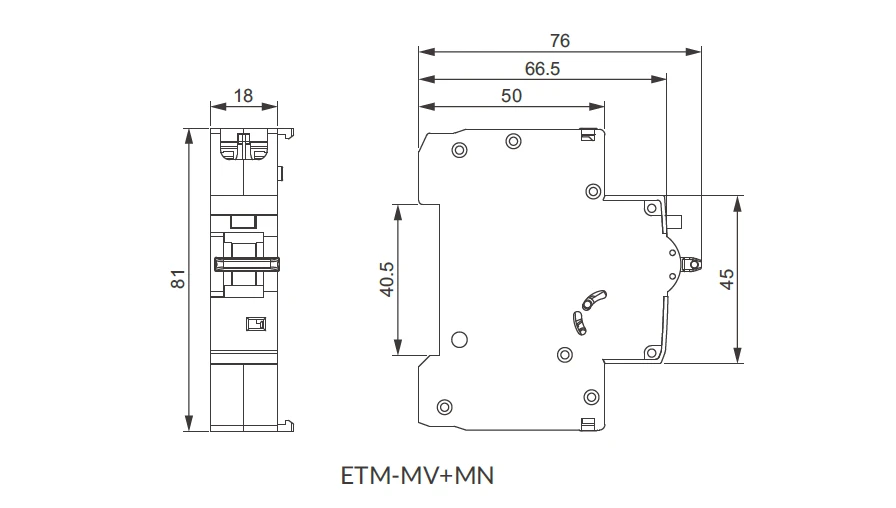

Dimensión (mm)

Datos técnicos

Datos técnicos
Modelo	ETM-MV+MN
Estándar	IEC/EN 60947-5-1
Tensión nominal (Ue)	230VAC
Frecuencia de funcionamiento	50/60Hz
sobretensión de disparo de funcionamiento nominal	280V±5%
Disparo nominal por subtensión	170V±5%
Tensión de aislamiento nominal (Ui)	400V
Tensión nominal de resistencia al impulso (Uimp)	2.5kV
Grado de contaminación	2
Indicador de estado mecánico	Sí
Tipo de terminal	tipo orejeta
Capacidad terminal	Hasta 2,5 mm²
Par de apriete	0.8 N.m
Temperatura ambiente	-5℃~+40℃
Temperatura de almacenamiento	-25℃~+70℃
Ancho del producto	18mm
Producto compatible	Disyuntor magnetotérmico (MCB) y disyuntor diferencial (RCBO) de la serie T
