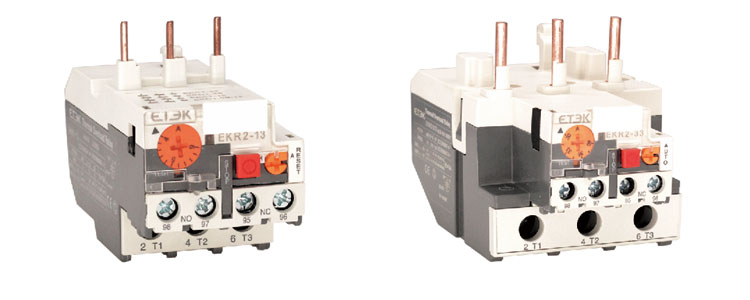

Los relés de sobrecarga son dispositivos que protegen los motores eléctricos contra sobrecargas y fallos de fase. Cuando el motor se sobrecarga, el relé lo detecta e interrumpe el flujo de energía, evitando así el sobrecalentamiento del motor y daños en el bobinado.
| Valor eléctrico | CA 50/60 Hz, 690 V, 0,1 A~630 A |
| Clase de viaje | 10A |
| Versión de montaje | Plugin: Disponible para EKR2-13, 23 y 33. |
EK | R | 2 | 13 | 10 |
Código de empresa | Relé de sobrecarga térmica | Número de secuencia de diseño | Tamaño del marco | Código de corriente nominal: Especificación básica, expresada con la corriente nominal de funcionamiento (380V/400V, AC3) |
bimetal trifásico
Ajustes de corriente continuamente regulables,
Compensación de temperatura
Indicador de disparo
Botón de prueba: cuando el motor necesita paradas de emergencia durante el funcionamiento, es posible detener el motor.
Al interrumpir su contacto con el contacto magnético mediante el botón de prueba. Para comprobar el funcionamiento de los contactos del relé de sobrecarga térmica, es posible realizar una prueba inmediata pulsando el botón de prueba, que cambia el contacto normalmente abierto (NO) a normalmente cerrado (NC).
Botón de parada: cuando el motor necesita paradas de emergencia durante su funcionamiento, es posible detenerlo interrumpiendo su contacto magnético mediante el botón de parada.
Botón de reinicio manual y automático
Contacto 1N/O más 1N/C con aislamiento eléctrico

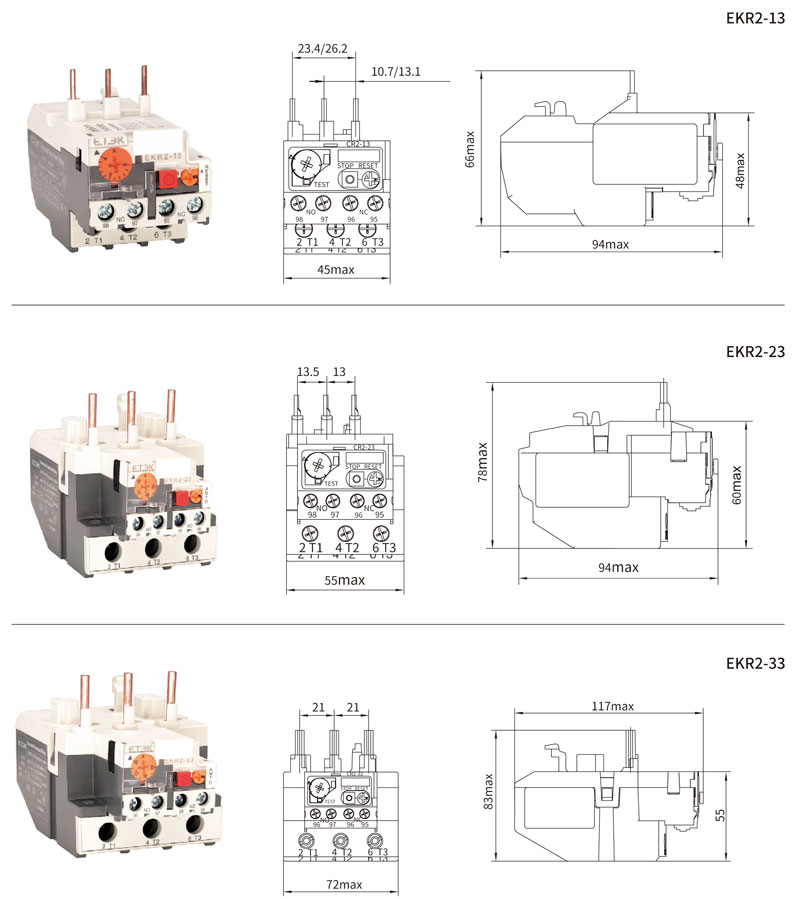

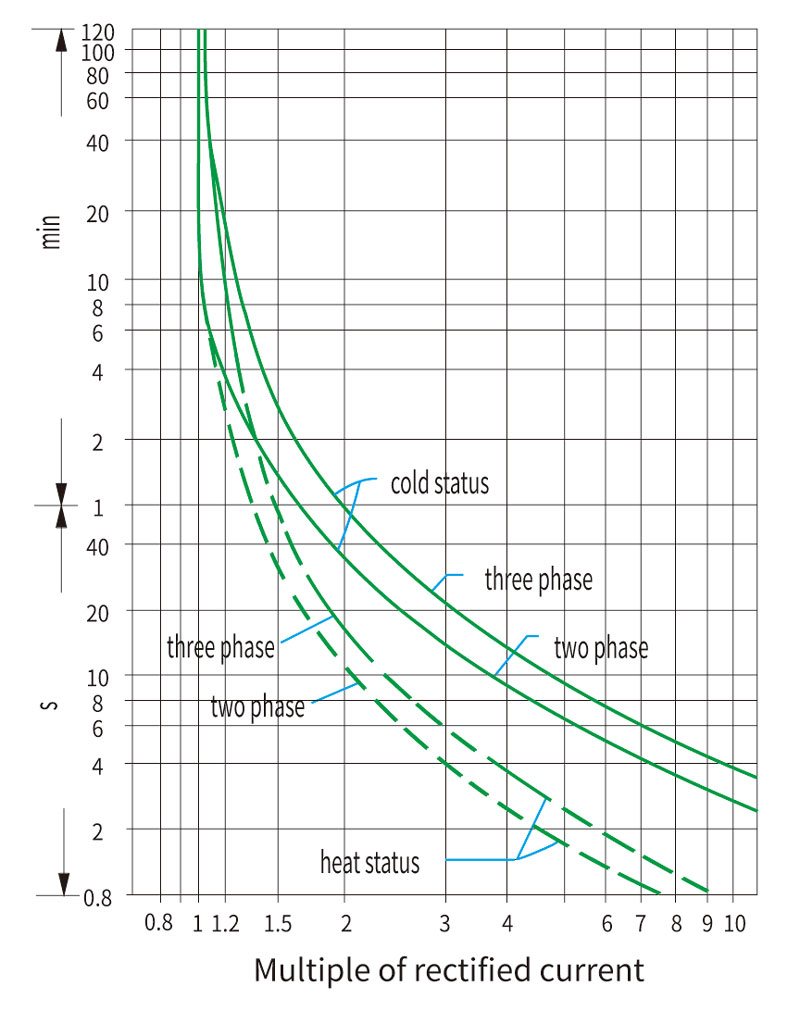

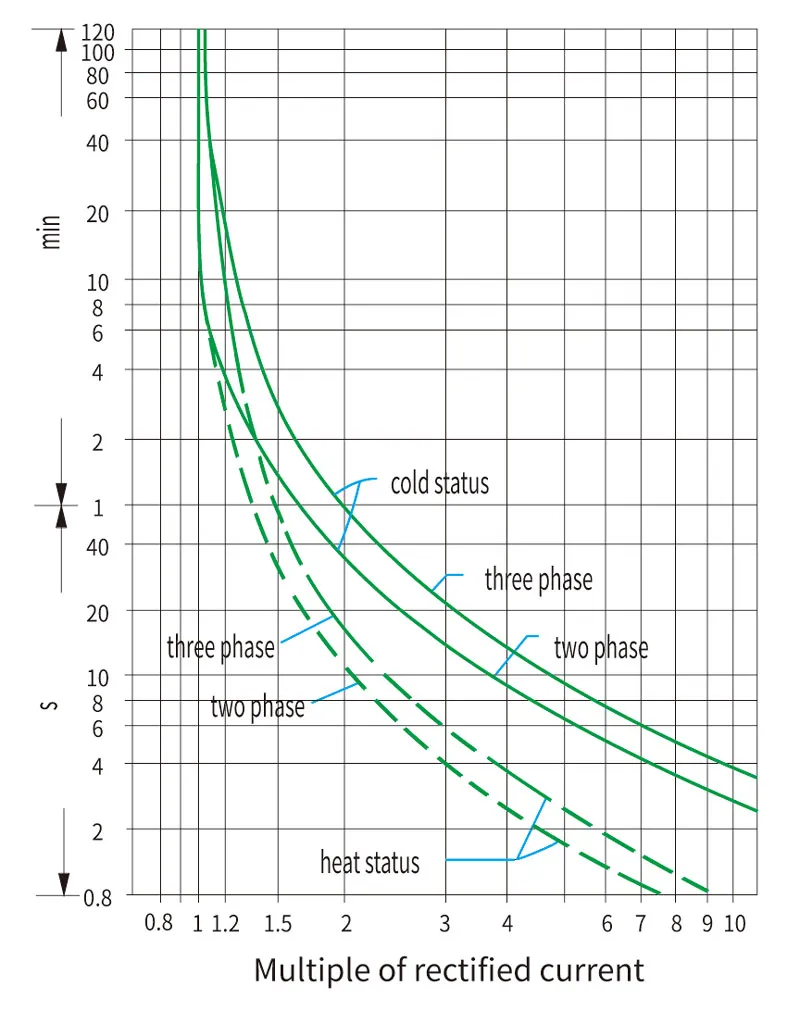

Propiedad de protección | |||||
| Artículo | Serie No. | Yo/En | Tiempo de funcionamiento Tp | Condición de prueba | |
| Sobrecarga protección | 1 | 1.05 | >2 h | Comenzar desde un estado frío | |
| 2 | 1.2 | ≤2 horas | Comience por el estado de calor, justo después del artículo n.° 1 | ||
| 3 | 1.5 | ≤2 min | Comience por el estado de calor, justo después del artículo n.° 1 | ||
| 4 | 7.2 | 2s | Comenzar desde un estado frío | ||
| Fallo de fase protección | 5 | Cualquier par de fases | Otras fases | >2 h | Comenzar desde un estado frío |
| 1 | 0,9 | ||||
| 6 | 1.15 | 0 | ≤2 h | Comience por el estado de calor, justo después del artículo número 5 | |
Datos técnicos principales | ||
| Función de protección contra fallos de fase | Sí | |
| Reinicio automático y manual | Sí | |
| Compensación de temperatura | Sí | |
| Indicador de disparo | Sí | |
| Botón de prueba y parada | Sí | |
| Modo de montaje | Enchufe | Sí |
| Independiente | Sí | |
| Número de contactos | 1N/O+1N/C | |
| Contactos auxiliares | Corriente nominal (A) (AC-15 220V) | 2,73 |
| Corriente nominal (A) (AC-15 380V) | 1,58 | |
| Corriente nominal (A) (CC-13 220V) | 0,2 | |
Alambrado | |||||
| Elementos | EKR2-13 | EKR2-23 | EKR2-33 | ||
| Área de la sección transversal del conductor mm2 | Circuito principal | Cable de un solo núcleo o multifilar | 1~4 | 4~10 | 4~35 |
| Tornillo de cableado | M4 | M4 | M10 | ||
| Circuito auxiliar | Cable de un solo núcleo o multifilar | 0,5~2,5 | 0,5~2,5 | 0,5~2,5 | |
| Tornillo de cableado | M3.5 | M3.5 | M3.5 | ||
Assembly with contactor |

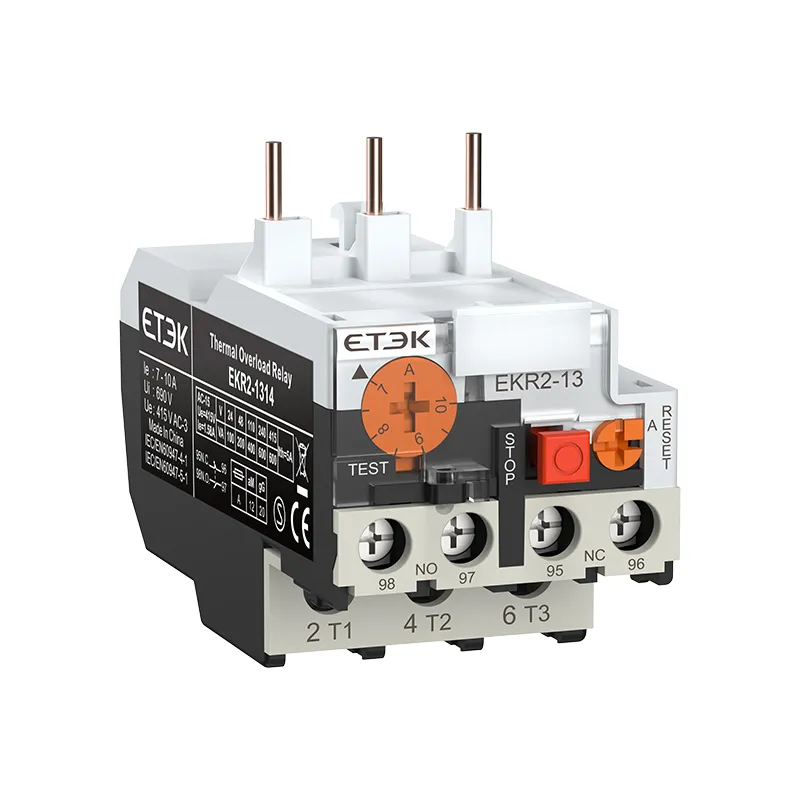

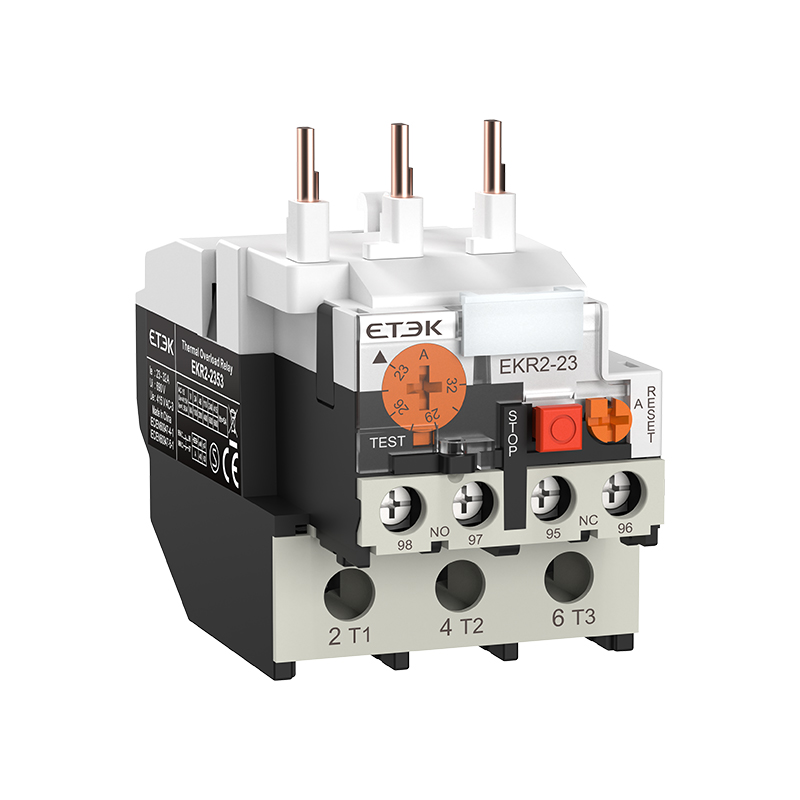

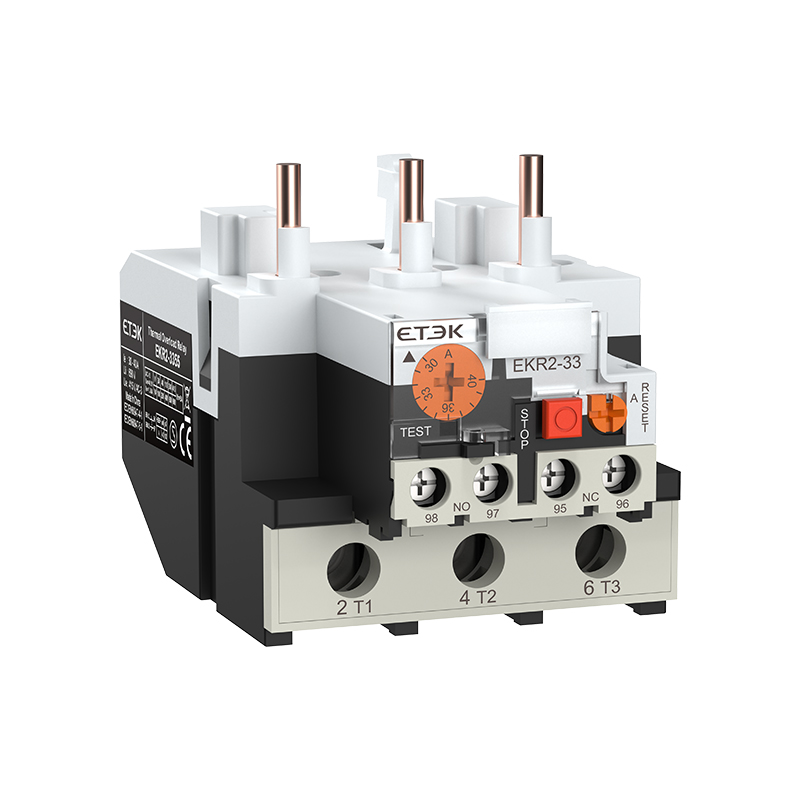

|||||
| Model of overload relay |
Code | Rated current (A) | Recommended fuse type (Recommended RT16) |
Contactor Matched | |
| aM | gG | ||||
| EKR2-13 | 1301 | 0.1~0.16 | 0.25 | 2 | EKC1-09 EKC1-12 EKC1-18 EKC1-25 EKC1-32 |
| 1302 | 0.16~0.25 | 0.5 | 2 | ||
| 1303 | 0.25~0.4 | 1 | 2 | ||
| 1304 | 0.4~0.63 | 1 | 2 | ||
| 1305 | 0.63~1 | 2 | 4 | ||
| 1306 | 1~1.6 | 2 | 4 | ||
| 1307 | 1.6~2.5 | 4 | 6 | ||
| 1308 | 2.5~4 | 6 | 10 | ||
| 1310 | 4~6 | 8 | 16 | ||
| 1312 | 5.5~8 | 12 | 20 | ||
| 1314 | 7~10 | 12 | 20 | ||
| 1316 | 9~13 | 16 | 25 | ||
| 1321 | 12~18 | 20 | 35 | ||
| 1322 | 17~25 | 25 | 50 | ||
| EKR2-23 | 2353 | 23~32 | 40 | 63 | EKC1-32 |
| 2355 | 30~40 | 40 | 80 | ||
| EKR2-33 | 3353 | 23~32 | 40 | 63 | EKC1-40 EKC1-50 EKC1-65 EKC1-80 EKC1-95 |
| 3355 | 30~40 | 40 | 100 | ||
| 3357 | 37~50 | 63 | 100 | ||
| 3359 | 48~65 | 63 | 100 | ||
| 3361 | 55~70 | 80 | 125 | ||
| 3363 | 63~80 | 80 | 125 | ||
| 3365 | 80~93 | 100 | 160 | ||
| Reference No. | Specification |
| EKR2-1301 | Thermal Overload Relay Current 0.1-0.16A |
| EKR2-1302 | Thermal Overload Relay Current 0.16-0.25A |
| EKR2-1303 | Thermal Overload Relay Current 0.25-0.4A |
| EKR2-1304 | Thermal Overload Relay Current 0.4-0.63A |
| EKR2-1305 | Thermal Overload Relay Current 0.63-1A |
| EKR2-1306 | Thermal Overload Relay Current 1-1.6A |
| EKR2-1307 | Thermal Overload Relay Current 1.6-2.5A |
| EKR2-1308 | Thermal Overload Relay Current 2.5-4A |
| EKR2-1310 | Thermal Overload Relay Current 4-6A |
| EKR2-1312 | Thermal Overload Relay Current 5.5-8A |
| EKR2-1314 | Thermal Overload Relay Current 7-10A |
| EKR2-1316 | Thermal Overload Relay Current 9-13A |
| EKR2-1321 | Thermal Overload Relay Current 12-18A |
| EKR2-1322 | Thermal Overload Relay Current 17-25A |
| EKR2-2353 | Thermal Overload Relay Current 23-32A |
| EKR2-2355 | Thermal Overload Relay Current 30-40A |
| EKR2-3353 | Thermal Overload Relay Current 23-32A |
| EKR2-3355 | Thermal Overload Relay Current 30-40A |
| EKR2-3357 | Thermal Overload Relay Current 37-50A |
| EKR2-3359 | Thermal Overload Relay Current 48-65A |
| EKR2-3361 | Thermal Overload Relay Current 55-70A |
| EKR2-3363 | Thermal Overload Relay Current 63-80A |
| EKR2-3365 | Thermal Overload Relay Current 80-93A |
