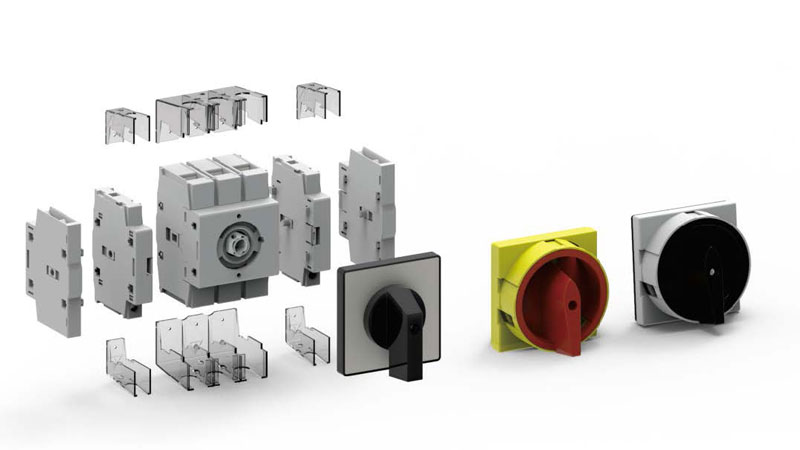

El montaje y desmontaje del cuarto polo y el contacto auxiliar son rápidos y sencillos sin herramientas.
01 |
Contactos adicionales |
02 |
Cubierta terminal |
03 |
Cuarto poste adicional de montaje lateral |
El seccionador adopta el mismo auxiliar El interruptor de aislamiento se puede instalar con hasta |
La tapa de terminales del interruptor de aislamiento tiene un |
Operación de contacto simultáneo o temprano |
|||
04 |
Cuerpo del interruptor |
05 |
Mango giratorio |
|
|
El interruptor adopta contacto de compresión. |
Maneta giratoria, con candado anti-operaciones indebidas |
|

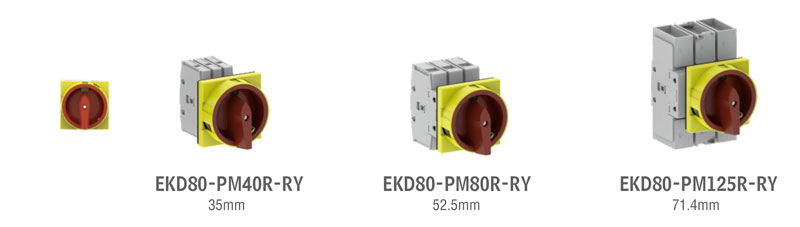

Escribe |
3P |
EKD80 -PM16R -3RY |
EKD80 -PM20R -3RY |
EKD80 -PM25R -3RY |
EKD80 -PM32R -3RY |
EKD80 -PM40R -3RY |
EKD80 -PM63R -3RY |
EKD80 -PM80R -3RY |
EKD80 -PM80HR -3RY |
EKD80 -PM100R -3RY |
EKD80 -PM125R -3RY |
|
4P |
EKD80 -PM16R -4RY |
EKD80 -PM20R -4RY |
EKD80 -PM25R -4RY |
EKD80 -PM32R -4RY |
EKD80 -PM40R -4RY |
EKD80 -PM63R -4RY |
EKD80 -PM80R -4RY |
EKD80 -PM80HR -4RY |
EKD80-PM100R -4RY |
EKD80 -PM125R -4RY |
||
Actual Corriente de calefacción acordada (≤40°C) |
16A |
20A |
25A |
32A |
40A |
63A |
80A |
100A |
100A |
125A |
||
Clasificación IEC operativa archivo actual AC-21 A/B (≤690V) |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
100A/100A |
100A/100A |
125A/125A |
||
Clasificación IEC |
415V |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
100A/100A |
100A/100A |
125A/125A |
|
500V |
||||||||||||
690V |
32A/40A |
40A/63A |
63A/80A |
63A/80A |
80A/100A |
100A/125A |
||||||
Clasificación IEC |
415V |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
80A/80A |
100A/100A |
125A/125A |
|
500V |
25A/25A |
|
63A/63A |
|
80A/80A |
100A/125A |
||||||
690V |
|
40A/40A |
|
63A/63A |
63A/63A |
|||||||
Clasificación IEC |
110 VCC |
16A① |
20A① |
25A① |
32A① |
40A① |
63A① |
80A① |
80A① |
100A① |
125A① |
|
250 VCC |
16A② |
20A② |
25A② |
32A② |
40A② |
63A② |
80A② |
80A② |
100A② |
125A② |
||
400 VCC |
16A③ |
20A③ |
25A③ |
25A③ |
40A③ |
63A③ |
||||||
Clasificación IEC |
415V |
7.5KW |
9KW |
11KW |
15KW |
18.5KW |
30KW |
37KW |
45KW |
55KW |
||
500V |
||||||||||||
690V |
11KW |
15KW |
||||||||||
Corriente soportada de cortocircuito de la protección con fusible (valor esperado kA rms) |
||||||||||||
Clase de fusible |
415V |
16A |
20A |
25A |
32A |
40A |
63A |
80A |
100A |
125A |
||
Calificado condicional corriente de cortocircuito |
415V |
50kA |
25kA |
|||||||||
Corriente soportada de cortocircuito del disyuntor para protección, cualquier disyuntor que pueda dispararse en 0,3 s |
||||||||||||
Clasificado de corta duración soportar la corriente |
0.3S |
2,5 kA |
3kA |
5kA |
||||||||
Rendimiento de cortocircuito (sin protección) |
||||||||||||
Clasificado de corta duración soportar la corriente |
1S |
1,26 kA |
1,5 kA |
2,75 kA |
||||||||
Cortocircuito nominal capacidad productiva |
1,8 kA |
2,1 kA |
3,9 kA |
|||||||||
Área transversal de terminales |
1,5~16 mm2 |
2,5~35 mm2 |
10~70mm2 |
|||||||||
Tensión asignada de aislamiento Ui |
800V |
|||||||||||
Resistencia nominal al impulso tensión Uimp |
8kV |
|||||||||||
Resistencia mecánica |
100000 |
|||||||||||
Temperatura ambiente |
En funcionamiento -25...+55 ℃ Almacenamiento -40...+70°C |
①Cada polo se usa como positivo y negativo
②Tres polos se utilizan en serie con polos positivo y negativo, de los cuales dos polos están en serie y el otro es negativo
③cuatro polos se utilizan en serie con polos positivo y negativo

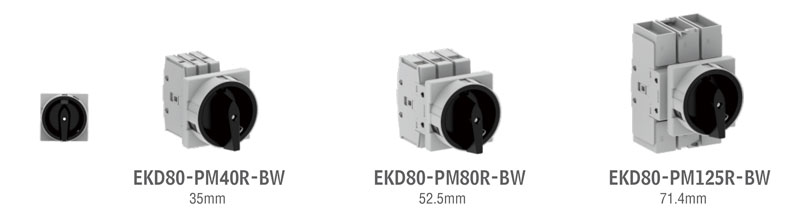

Escribe |
3P |
EKD80-PM16R-3BW |
EKD80-PM20R-3BW |
EKD80-PM25R-3BW |
EKD80-PM32R-3BW |
EKD80-PM40R-3BW |
EKD80-PM63R-3BW |
EKD80-PM80R-3BW |
EKD80-PM80HR-3BW |
EKD80-PM100R-3BW |
EKD80-PM125R-3BW |
|
4P |
EKD80-PM16R-4BW |
EKD80-PM20R-4BW |
EKD80-PM25R-4BW |
EKD80-PM32R-4BW |
EKD80-PM40R-4BW |
EKD80-PM63R-4BW |
EKD80-PM80R-4BW |
EKD80-PM80HR-4BW |
EKD80-PM100R-4BW |
EKD80-PM125R-4BW |
||
Actual Corriente de calefacción acordada (≤40°C) |
16A |
20A |
25A |
32A |
40A |
63A |
80A |
100A |
100A |
125A |
||
Clasificación IEC operativa archivo actual AC-21 A/B (≤690V) |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
100A/100A |
100A/100A |
125A/125A |
||
Clasificación IEC |
415V |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
100A/100A |
100A/100A |
125A/125A |
|
500V |
||||||||||||
690V |
32A/40A |
40A/63A |
63A/80A |
63A/80A |
80A/100A |
100A/125A |
||||||
Clasificación IEC |
415V |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
80A/80A |
100A/100A |
125A/125A |
|
500V |
25A/25A |
|
63A/63A |
|
80A/80A |
100A/125A |
||||||
690V |
|
40A/40A |
|
63A/63A |
63A/63A |
|||||||
Clasificación IEC |
110 VCC |
16A① |
20A① |
25A① |
32A① |
40A① |
63A① |
80A① |
80A① |
100A① |
125A① |
|
250 VCC |
16A② |
20A② |
25A② |
32A② |
40A② |
63A② |
80A② |
80A② |
100A② |
125A② |
||
400 VCC |
16A③ |
20A③ |
25A③ |
25A③ |
40A③ |
63A③ |
||||||
Clasificación IEC |
415V |
7.5KW |
9KW |
11KW |
15KW |
18.5KW |
30KW |
37KW |
45KW |
55KW |
||
500V |
||||||||||||
690V |
11KW |
15KW |
||||||||||
Corriente soportada de cortocircuito de la protección con fusible (valor esperado kA rms) |
||||||||||||
Clase de fusible |
415V |
16A |
20A |
25A |
32A |
40A |
63A |
80A |
100A |
125A |
||
Calificado condicional corriente de cortocircuito |
415V |
50kA |
25kA |
|||||||||
Corriente soportada de cortocircuito del disyuntor para protección, cualquier disyuntor que pueda dispararse en 0,3 s |
||||||||||||
Clasificado de corta duración soportar la corriente |
0.3S |
2,5 kA |
3kA |
5kA |
||||||||
Rendimiento de cortocircuito (sin protección) |
||||||||||||
Clasificado de corta duración soportar la corriente |
1S |
1,26 kA |
1,5 kA |
2,75 kA |
||||||||
Cortocircuito nominal capacidad productiva |
1,8 kA |
2,1 kA |
3,9 kA |
|||||||||
Área transversal de terminales |
1,5~16 mm2 |
2,5~35 mm2 |
10~70mm2 |
|||||||||
Tensión nominal de aislamiento Ui |
800V |
|||||||||||
Resistencia nominal al impulso tensión Uimp |
8kV |
|||||||||||
Resistencia mecánica |
100000 |
|||||||||||
Temperatura ambiente |
En funcionamiento -25...+55 ℃ Almacenamiento -40...+70°C |
①Cada polo se usa como positivo y negativo
②Tres polos se utilizan en serie con polos positivo y negativo, de los cuales dos polos están en serie y el otro es negativo
③cuatro polos se utilizan en serie con polos positivo y negativo

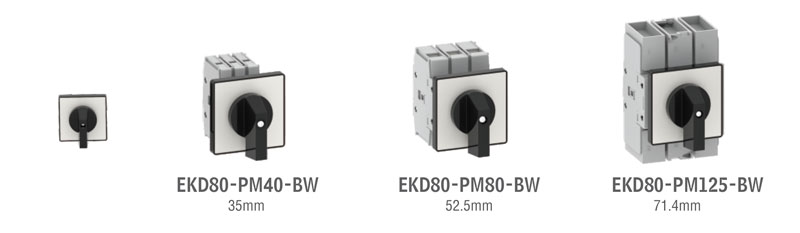

Escribe |
3P |
EKD80-PM16-3BW |
EKD80-PM20-3BW |
EKD80-PM25-3BW |
EKD80-PM32-3BW |
EKD80-PM40-3BW |
EKD80-PM63-3BW |
EKD80-PM80-3BW |
EKD80-PM80H-3BW |
EKD80-PM100-3BW |
EKD80-PM125-3BW |
|
4P |
EKD80-PM16-4BW |
EKD80-PM20-4BW |
EKD80-PM25-4BW |
EKD80-PM32-4BW |
EKD80-PM40-4BW |
EKD80-PM63-4BW |
EKD80-PM80-4BW |
EKD80-PM80H-4BW |
EKD80-PM100-4BW |
EKD80-PM125-4BW |
||
Actual Corriente de calefacción acordada (≤40°C) |
16A |
20A |
25A |
32A |
40A |
63A |
80A |
100A |
100A |
125A |
||
Clasificación IEC operativa archivo actual AC-21 A/B (≤690V) |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
100A/100A |
100A/100A |
125A/125A |
||
Clasificación IEC |
415V |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
100A/100A |
100A/100A |
125A/125A |
|
500V |
||||||||||||
690V |
32A/40A |
40A/63A |
63A/80A |
63A/80A |
80A/100A |
100A/125A |
||||||
Clasificación IEC |
415V |
16A/16A |
20A/20A |
25A/25A |
32A/32A |
40A/40A |
63A/63A |
80A/80A |
80A/80A |
100A/100A |
125A/125A |
|
500V |
25A/25A |
|
63A/63A |
|
80A/80A |
100A/125A |
||||||
690V |
|
40A/40A |
|
63A/63A |
63A/63A |
|||||||
Clasificación IEC |
110 VCC |
16A① |
20A① |
25A① |
32A① |
40A① |
63A① |
80A① |
80A① |
100A① |
125A① |
|
250 VCC |
16A② |
20A② |
25A② |
32A② |
40A② |
63A② |
80A② |
80A② |
100A② |
125A② |
||
400 VCC |
16A③ |
20A③ |
25A③ |
25A③ |
40A③ |
63A③ |
||||||
Clasificación IEC |
415V |
7.5KW |
9KW |
11KW |
15KW |
18.5KW |
30KW |
37KW |
45KW |
55KW |
||
500V |
||||||||||||
690V |
11KW |
15KW |
||||||||||
Corriente soportada de cortocircuito de la protección con fusible (valor esperado kA rms) |
||||||||||||
Clase de fusible |
415V |
16A |
20A |
25A |
32A |
40A |
63A |
80A |
100A |
125A |
||
Calificado condicional corriente de cortocircuito |
415V |
50kA |
25kA |
|||||||||
Corriente soportada de cortocircuito del disyuntor para protección, cualquier disyuntor que pueda dispararse en 0,3 s |
||||||||||||
Clasificado de corta duración soportar la corriente |
0.3S |
2,5 kA |
3kA |
5kA |
||||||||
Rendimiento de cortocircuito (sin protección) |
||||||||||||
Clasificado de corta duración soportar la corriente |
1S |
1,26 kA |
1,5 kA |
2,75 kA |
||||||||
Cortocircuito nominal capacidad productiva |
1,8 kA |
2,1 kA |
3,9 kA |
|||||||||
Área transversal de terminales |
1,5~16 mm2 |
2,5~35 mm2 |
10~70mm2 |
|||||||||
Tensión nominal de aislamiento Ui |
800V |
|||||||||||
Resistencia nominal al impulso tensión Uimp |
8kV |
|||||||||||
Resistencia mecánica |
100000 |
|||||||||||
Temperatura ambiente |
En funcionamiento -25...+55 ℃ Almacenamiento -40...+70°C |
①Cada polo se usa como positivo y negativo
②Tres polos se utilizan en serie con polos positivo y negativo, de los cuales dos polos están en serie y el otro es negativo
③cuatro polos se utilizan en serie con polos positivo y negativo

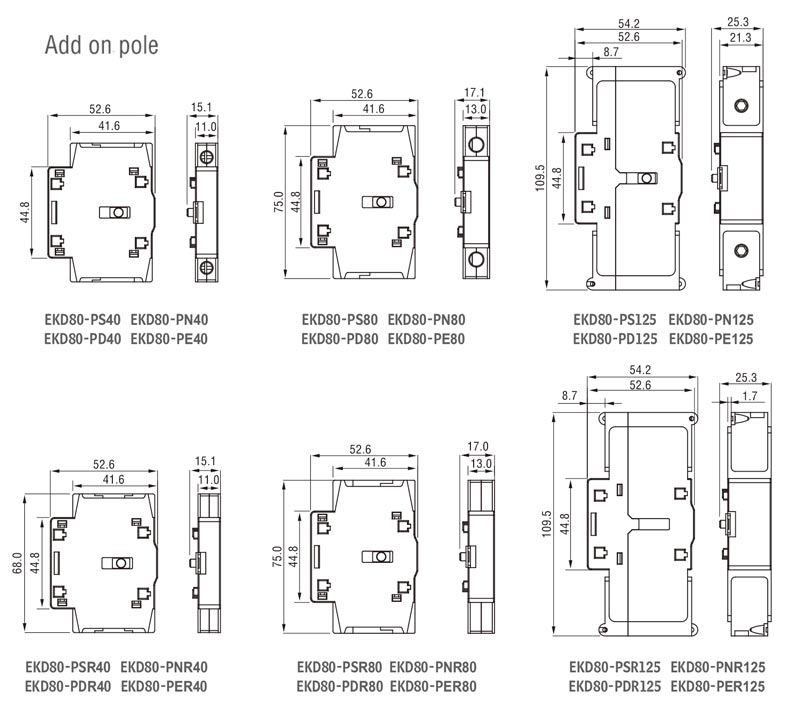

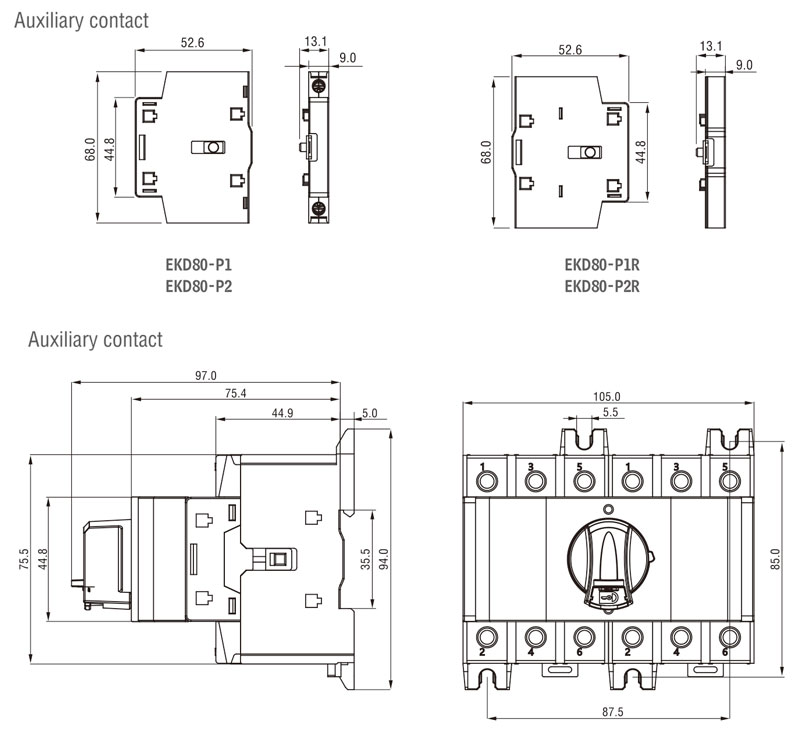

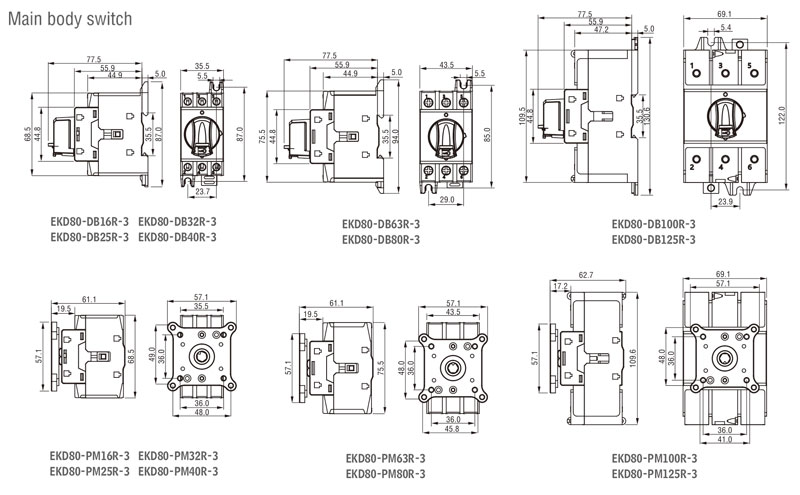

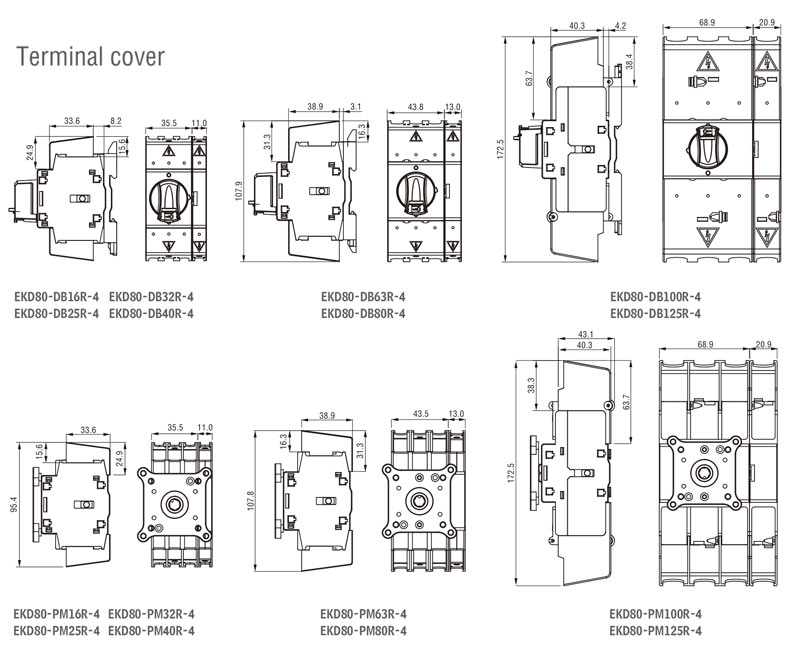

Dimensiones generales y de instalación (mm)
