Descripción general del producto

Interruptor aislado de CA

EKD80 -	P.M	80	R ^①	-3	RY ^②
Tipo de interruptores-seccionadores	Formulario de instalación Instalación de DB Rail Montaje en panel PM Instalación de cerradura de puerta DC Cajas de plástico externas EL Caja de aluminio externa ELA	Corriente nominal (A) 16 16A (cuadro 40) 20 20A (marco 40) 25 25A (marco 40) 32 32A (cuadro 40) 40 40A (marco 40) 63 63A (marco 80) 80 80A (marco 80) 80H 100A (marco 80) 100 100A (marco 125) 125 125A (Marco 125)	Formulario de bloqueo Vacío Sin cerradura R Con cerradura	Polos 2 2P 3 3P 4 4P 5 5P 6 6P 7 7P 8 8P	Opción de manejo Mango giratorio rojo/amarillo RY Solo con cerradura Mango giratorio blanco y negro BW Opcional con cerradura/sin cerradura Mango giratorio negro/negro BB Solo sin cerradura

①No apto para caja de plástico externa EL / caja de aluminio externa ELA
②No apto para instalación en riel DB / caja de plástico externa EL / caja de aluminio externa ELA

Postes adicionales de montaje lateral

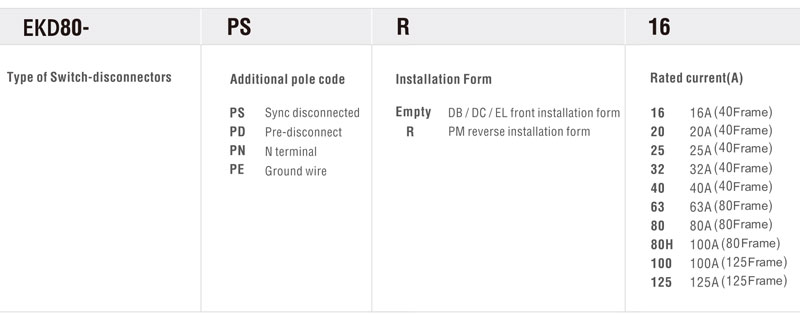

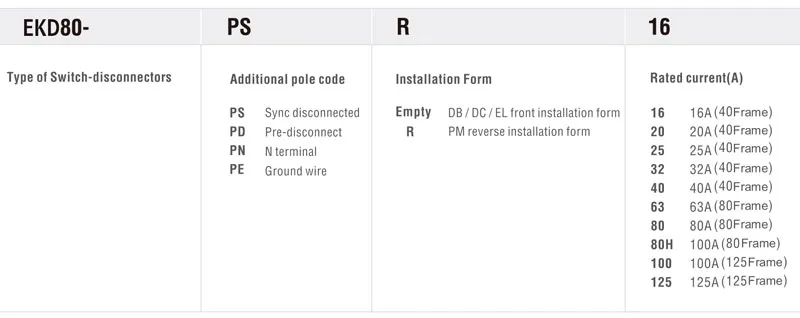

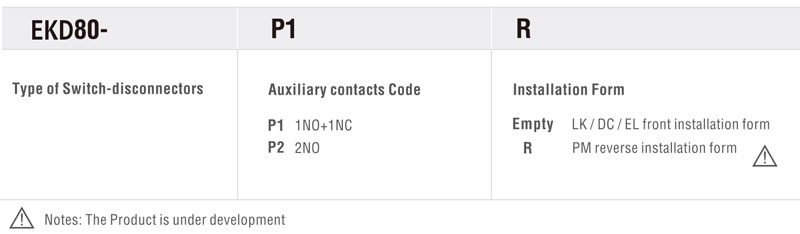

Contactos auxiliares adicionales

El montaje y desmontaje del cuarto polo y del contacto auxiliar son rápidos y sencillos, sin necesidad de herramientas.

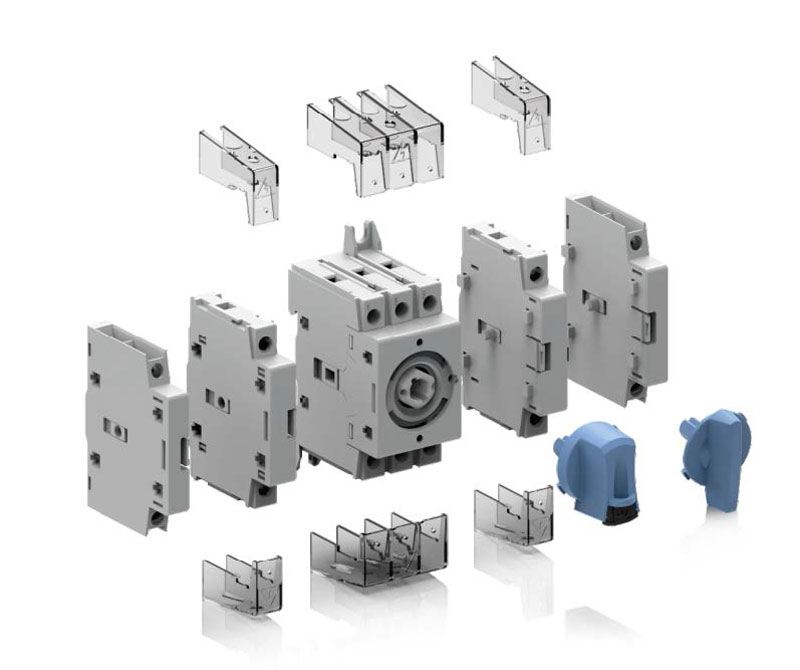

01	Contactos auxiliares adicionales	02	Cubierta del terminal	03	Cuarto poste adicional de montaje lateral
	El interruptor de aislamiento adopta el mismo auxiliar el contacto, y el contacto auxiliar y el El polo principal del interruptor actúa al mismo tiempo. Un contacto normalmente abierto con desconexiones de relaciones públicas La función se puede proporcionar según sea necesario. El interruptor de aislamiento se puede instalar con hasta cuatro accesorios auxiliares (Aproximadamente 2 y 2 a la izquierda)		La tapa del terminal del interruptor de aislamiento tiene un diseño sencillo. Diseño de apariencia, PC transparente de alta calidad material, ignífugo, de alta resistencia, No hay cambios de color después de un uso prolongado. Resistente al agua y de fácil instalación, de alta calidad.		Operación de contacto simultáneo o temprano del cuarto polo con respecto a los polos del interruptor-seccionador.
04	Cuerpo del interruptor	05	Piezas de mango giratorio
	El interruptor adopta contacto de compresión tecnología de apertura y cierre, y tiene la función de desconexión completa indicación. Según su mecánica En principio, este interruptor puede funcionar normalmente. en cualquier posición, sin tener que considerar el problema de dejar caer pasajeros.		La tapa del terminal del interruptor de aislamiento tiene un diseño sencillo. Diseño de apariencia, PC transparente de alta calidad material, ignífugo, de alta resistencia, No hay cambios de color después de un uso prolongado. Resistente al agua y de fácil instalación, de alta calidad.

Parámetros técnicos

Datos técnicos

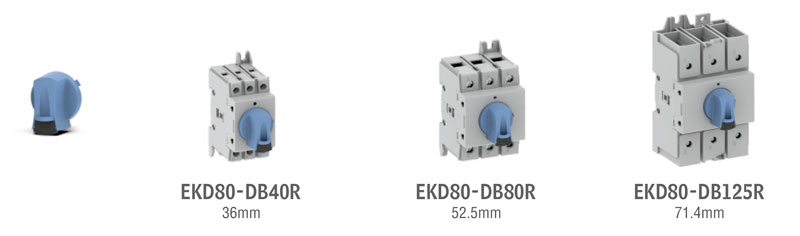

Método de instalación del riel

Tipo

3P

EKD80- DB16R -3

EKD80- DB20R -3

EKD80- DB25R -3

EKD80- DB32R -3

EKD80- DB40R -3

EKD80- DB63R -3

EKD80- DB80R -3

EKD80- DB80HR -3

EKD80- DB100R -3

EKD80- DB125R -3

4P

EKD80- DB16R -4

EKD80- DB20R -4

EKD80- DB25R -4

EKD80- DB32R -4

EKD80- DB40R -4

EKD80- DB63R -4

EKD80- DB80R -4

EKD80- DB80HR -4

EKD80- DB100R -4

EKD80- DB125R -4

Actual

Corriente de calefacción acordada

(≤40°C)

16A

20A

25A

32A

40A

63A

80A

100A

125A

Operativo con clasificación IEC

actual le

AC-21 A/B (≤690V)

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

Clasificación lEC
operacional
actual le
AC-22A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

690 V

32A/40A

40A/63A

63A/80A

80A/100A

100A/125A

Clasificación IEC
operacional
actual le
AC-23A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

25A/25A

63A/63A

80A/100A

100A/125A

690 V

40A/40A

63A/63A

Clasificación lEC
operacional
actual le
DC-21B

110 V CC

16A①

20A①

25A①

32A①

40A①

63A①

80A①

100A①

125A①

250 V CC

16A②

20A②

25A②

32A②

40A②

63A②

80A②

100A②

125A②

400 V CC

16A③

20A③

25A③

40A③

63A③

Clasificación lEC
operacional
potencia (trifásica)
AC-23A/B

415 V

7,5 kW

9 kW

11 kW

15 kW

18,5 kW

30 kW

37 kW

45 kW

55 kW

500V

690 V

11 kW

15 kW

Corriente de cortocircuito soportada por la protección del fusible (valor esperado en kA rms)

Clase de fusibles

415 V

16A

20A

25A

32A

40A

63A

80A

100A

125A

Calificación condicional

corriente de cortocircuito

415 V

50 kA

25 kA

Corriente de cortocircuito soportada por el disyuntor para protección, cualquier disyuntor que pueda dispararse en 0,3 s

Calificado a corto plazo

soportar corriente

0,3S

2,5kA

3 kA

5kA

Rendimiento en caso de cortocircuito (sin protección)

Calificado a corto plazo

soportar corriente

1S

1,26 kA

1,5kA

2,75 kA

Cortocircuito nominal

capacidad de fabricación

1,8 kA

2,1 kA

3,9 kA

Área transversal de terminales

1,5~16 mm²

2,5~35 mm²

10~70 mm²

Tensión de aislamiento nominal Ui

800V

Resistencia nominal al impulso

voltaje Uimp

8 kV

Resistencia mecánica

100000

Temperatura ambiente

Funcionamiento: -25...+55℃ Almacenamiento: -40...+70°C

①Cada polo se utiliza como positivo y negativo.
②Se utilizan tres polos en serie con polos positivos y negativos, de los cuales dos polos están en serie y el otro es negativo.
③ Se utilizan cuatro polos en serie con polos positivos y negativos.

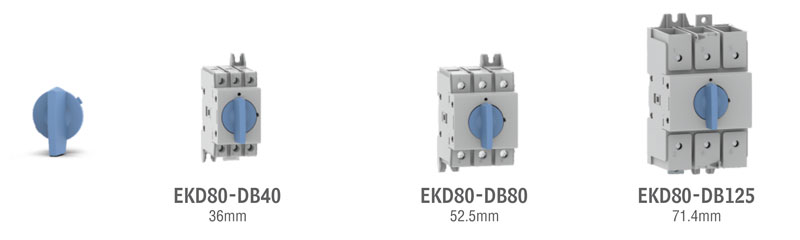

Método de instalación del riel

Tipo

3P

EKD80 -DB16 -3

EKD80 -DB20 -3

EKD80 -DB25 -3

EKD80 -DB32 -3

EKD80 -DB40 -3

EKD80 -DB63 -3

EKD80 -DB80 -3

EKD80 -DB80H -3

EKD80 -DB100 -3

EKD80 -DB125 -3

4P

EKD80 -DB16 -4

EKD80 -DB20 -4

EKD80 -DB25 -4

EKD80 -DB32 -4

EKD80 -DB40 -4

EKD80 -DB63 -4

EKD80 -DB80 -4

EKD80 -DB80H -4

EKD80 -DB100 -4

EKD80 -DB125 -4

Actual

Corriente de calefacción acordada

(≤40°C)

16A

20A

25A

32A

40A

63A

80A

100A

125A

Operativo con clasificación IEC

actual le

AC-21 A/B (≤690V)

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

Clasificación lEC
operacional
actual le
AC-22A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

690 V

32A/40A

40A/63A

63A/80A

80A/100A

100A/125A

Clasificación IEC
operacional
actual le
AC-23A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

25A/25A

63A/63A

80A/100A

100A/125A

690 V

40A/40A

63A/63A

Clasificación lEC
operacional
actual le
DC-21B

110 V CC

16A①

20A①

25A①

32A①

40A①

63A①

80A①

100A①

125A①

250 V CC

16A②

20A②

25A②

32A②

40A②

63A②

80A②

100A②

125A②

400 V CC

16A③

20A③

25A③

40A③

63A③

Clasificación lEC
operacional
potencia (trifásica)
AC-23A/B

415 V

7,5 kW

9 kW

11 kW

15 kW

18,5 kW

30 kW

37 kW

45 kW

55 kW

500V

690 V

11 kW

15 kW

Corriente de cortocircuito soportada por la protección del fusible (valor esperado en kA rms)

Clase de fusibles

415 V

16A

20A

25A

32A

40A

63A

80A

100A

125A

Calificación condicional

corriente de cortocircuito

415 V

50 kA

25 kA

Corriente de cortocircuito soportada por el disyuntor para protección, cualquier disyuntor que pueda dispararse en 0,3 s

Calificado a corto plazo

soportar corriente

0,3S

2,5kA

3 kA

5kA

Rendimiento en caso de cortocircuito (sin protección)

Calificado a corto plazo

soportar corriente

1S

1,26 kA

1,5kA

2,75 kA

Cortocircuito nominal

capacidad de fabricación

1,8 kA

2,1 kA

3,9 kA

Área transversal de terminales

1,5~16 mm²

2,5~35 mm²

10~70 mm²

Tensión de aislamiento nominal Ui

800V

Resistencia nominal al impulso

voltaje Uimp

8 kV

Resistencia mecánica

100000

Temperatura ambiente

Funcionamiento: -25...+55℃ Almacenamiento: -40...+70°C

①Cada polo se utiliza como positivo y negativo.
②Se utilizan tres polos en serie con polos positivos y negativos, de los cuales dos polos están en serie y el otro es negativo.
③ Se utilizan cuatro polos en serie con polos positivos y negativos.
