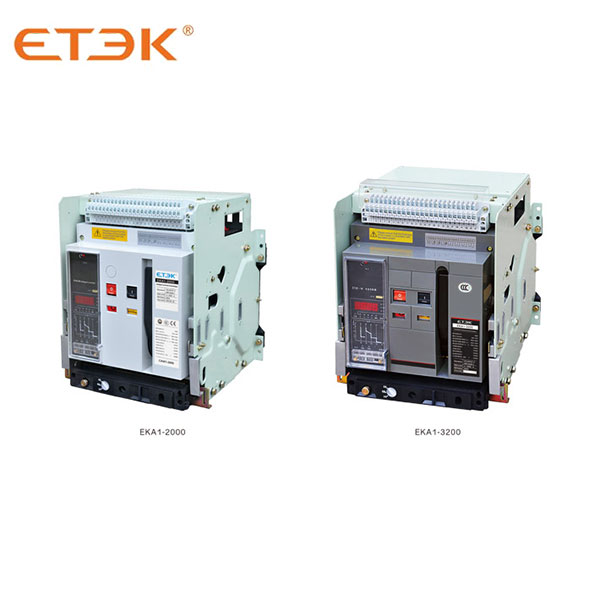

Guía de selección de tipos
| EKA1 | 2000 | 3P | 400A | F | CA 230V | Cableado horizontal | |
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
| Código de producto | Tamaño del marco | Número de polo | Clase actual | Código de instalación | Código de voltaje de la fuente del circuito de control | Modo de conexión | |
| Convencional cortacircuitos | 2000 3200 6300 | 3P: tripolar 4P: cuatro polos | 400A 630A 800A 1000A 1250A 1600A 2000A | 2500A 2900A 3200A 3900A 4000A 5000A 6300A | D: dibujar tipo F: tipo fijo | CA 230V CA 400V 220 V CC 110 V CC | Cableado horizontal Cableado vertical |
Selección de tipos de piezas estándar y accesorios opcionales
| tipo M | 230V | 230V | 230V | 6 NO 6 NC |
| ↓ | ↓ | ↓ | ↓ | ↓ |
| Modelo de controlador | Voltaje de liberación de derivación | Voltaje de energía electroimán liberador | Voltaje de la electricidad mecanismo de funcionamiento | Contacto auxiliar |
| Tipo AA tipo 2H Tipo 3B2 Tipo 3H | CA 230V CA 400V 220 V CC 110 V CC | CA 230V CA 400V 220 V CC 110 V CC | CA 230V CA 400V 220 V CC 110 V CC | Estándar: 6NO6 NC recomendado |
| Protección contra subtensión | Enclavamiento mecánico | Apertura y bloqueo | Enclavamiento de doble alimentación | Accesorios | |
| Liberación por subtensión Liberación instantánea por subtensión Retardo de tiempo por subtensión lanzamiento: D1s D3s D5s | Enclavamiento horizontal (Enclavamiento de alambre) Enclavamiento vertical (Enclavamiento de alambre) | Una cerradura, una llave Dos cerraduras, una llave Tres cerraduras, dos llaves Cinco cerraduras, tres llaves | Horizontal inteligente entrelazado | Marco de la puerta | |
| CA 230V CA 400V | 220 V CC 110 V CC | ||||
Nota: marque V si necesita el accesorio opcional correspondiente.
Características operativas
EKA1-2000/3P 400A F AC230V (tipo fijo, 3 polos, 400A, tensión del circuito de control (230V), cableado horizontal predeterminado, tensión nominal 400V, controlador tipo M, derivación 230V, mecanismo de accionamiento eléctrico 230V, 6 contactos NA y 6 NC estándar. Por favor, especifique según la tabla anterior si necesita otros accesorios.
Guía de modelos para controladores inteligentes
| Configuración | Modelo | |||
| METRO | 2H | 3B2 | 3H | |
| Funciones de protección | ● | ● | ● | ● |
| Retardo prolongado por sobrecarga (L) | ● | ● | ● | ● |
| Retardo corto de cortocircuito (S) | ● | ● | ● | ● |
| Cortocircuito instantáneo (I) | ● | ● | ● | ● |
| Fallo a tierra (G)/alarma | ● | ● | ● | ● |
| Protección contra sobrecorriente en la línea neutra (N) | ○ | ● | ● | ● |
| Protección contra desequilibrios de corriente | ○ | ● | ● | ● |
| Monitoreo de carga (Carga) (1) | □ | ● | □ | ● |
| Realizar protección de corriente (MCR) (2) | □ | ○ | □ | ● |
| Disparo fuera de límites (HSIOC) | ○ | ○ | ○ | ○ |
| Protección/alarma contra fugas® (3) | — | □ | □ | □ |
| Protección actual requerida | — | — | — | ● |
| Protección contra sobretensión/subtensión | — | ● | ● | ● |
| Protección contra desequilibrio de voltaje | — | ● | ● | ● |
| Protección contra inversión de polaridad | — | — | — | ● |
| Protección de energía requerida | — | — | — | ● |
| Protección contra sobrefrecuencia/subfrecuencia | — | — | — | ● |
| Protección de secuencia de fases | — | ● | ||
| Funciones de medición | ||||
| Valor actual en tiempo real, valor máximo medido | ● | ● | ● | ● |
| Medición de corriente requerida | — | — | — | ● |
| Armónicos de corriente, medición de forma de onda | — | — | — | ● |
| Valor de voltaje en tiempo real, valor máximo medido | — | ● | ● | ● |
| Medición de formas de onda y armónicos de voltaje | — | — | — | ● |
| Medición de potencia/factor de potencia | — | — | ● | ● |
| Medición de energía | — | — | — | ● |
| Medición de potencia requerida | — | — | — | ● |
| Medición de frecuencia de voltaje | — | ● | ● | ● |
| Medición de fusión en caliente | — | ● | ● | ● |
| Medición equivalente de contacto del interruptor automático | — | ● | ● | ● |
| Funciones auxiliares | ||||
| Selección de curvas de protección de retardo prolongado | ○ | ● | ● | ● |
| Registro de fallos/alarmas (y consulta) | ● | ● | ● | ● |
| Función de prueba | ● | ● | ● | ● |
| Funciones de autodiagnóstico y alarma | ● | ● | ● | ● |
| Registros de apertura/cierre (operación) del interruptor automático (3) | — | □ | □ | ● |
| Bloqueo de parámetros de protección | ● | ● | ● | ● |
| Función de enclavamiento de zona (ZSI) (4) | — | — | □ | |
| Función de comunicación | — | ● | □ | ● |
●Configuración estándar ○Configuración auxiliar: sin configuración
Funciones que se pueden añadir a la configuración estándar con el hardware adecuado.
Nota:
[1]: Es necesario configurar el módulo de relé;
[2]: Es necesario configurar un microinterruptor para detectar la apertura/cierre del interruptor automático;
[3]: Es necesario configurar el transformador de fugas (transformador de corriente de secuencia cero);
[4]: Es necesario configurar el módulo de circuito ZSI.
| EKA1-2000 | EKA1-3200 | EKA1-6300 | |||
| Tamaño del bastidor, corriente nominal en Inm (A) | 2000 | 3200 | 6300 | ||
| Número de polo | 3,4 | 3,4 | 3,4 | 3 | |
| Corriente nominal en (A) | 400, 630, 800, 1000 125016002000 | 2000, 2500 2900, 3200 | 4000, 5000 | 6300 | |
| Tensión nominal Ue (V) | 400, 690 | 400.690 | 400, 690 | 400.690 | |
| Tensión de aislamiento Ui (V) | 1000 | 1000 | 1000 | 1000 | |
| Tensión de resistencia al impulso Uimp (V) | 12000 | 12000 | 8000 | 8000 | |
| Tensión de resistencia a frecuencia industrial U (V) | AC3500 50HZ | AC3500 50HZ | AC3500 50HZ | AC3500 50HZ | |
| Corriente nominal de la entrada N-polar (A) | 50%ln | 50%ln | 50%ln,100%ln | 50%ln,100%ln | |
| Ruptura definitiva capacidad lcu (kA) | CA 400V | 80 | 100 | 120 | 120 |
| CA 690V | 50 | 65 | 85 | 85 | |
| Rápido capacidad lcs (kA) | CA 400V | 50 | 80 | 100 | 100 |
| CA 690V | 40 | 65 | 75 | 75 | |
| Generación de corriente corta capacidad lcm (kA) | CA 400V | 176 | 220 | 264 | 264 |
| CA 690V | 105 | 143 | 165 | 165 | |
| Resistencia a corto plazo corriente (1s) (RMS) lcw (kA) | CA 400V | 50 | 80 | 100 | 100 |
| CA 690V | 40 | 50 | 75 | 75 | |
| Tiempo de cierre (ms) | 70 (máx.) | 70 (máx.) | 70 (máx.) | 70 (máx.) | |
| Operante actuación | CA 400V | 6500 | 3000 | 500 | 500 |
| CA 690V | 3000 | 1500 | 500 | 500 | |
| Sin mantenimiento | 15000 | 10000 | 4000 | 4000 | |
| Mantenimiento requerido | 30000 | 20000 | 8000 | 8000 | |
| Modo de conexión | Horizontal vertical | Horizontal vertical | Horizontal | Horizontal | |
| Dimensiones generales H (altura) ×W(ancho)×L(espesor) | Tipo fijo 3P | 402 x 362 x 323 | 402 x 422 x 323 | — | — |
| Tipo fijo 4P | 402 x 457 x 323 | 402 x 537 x 323 | — | — | |
| Tipo extraíble 3P | 432 x 375 x 421 | 432 x 435 x 421 | 432 x 813 x 494 | 432 x 928 x 494 | |
| Tipo extraíble 4P | 432 x 470 x 421 | 432 x 550 x 421 | 432 x 928 x 494 | — | |

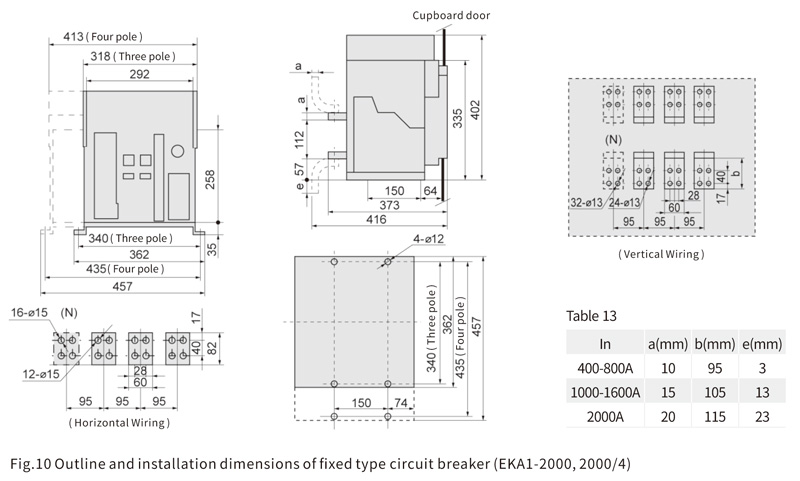

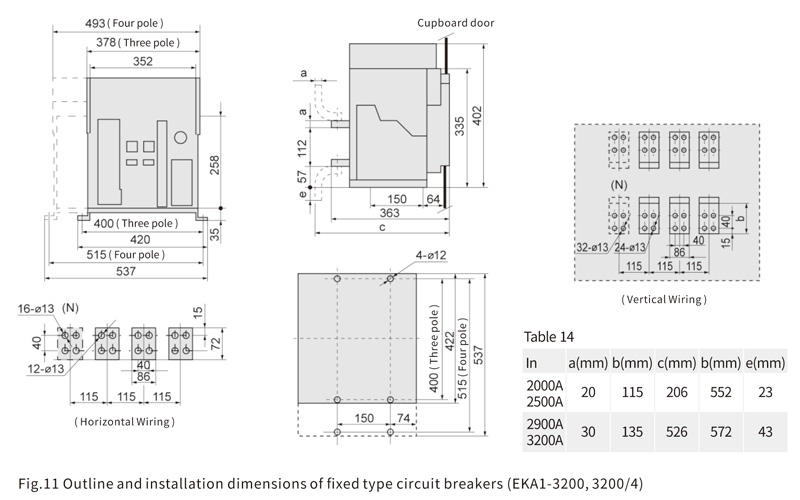

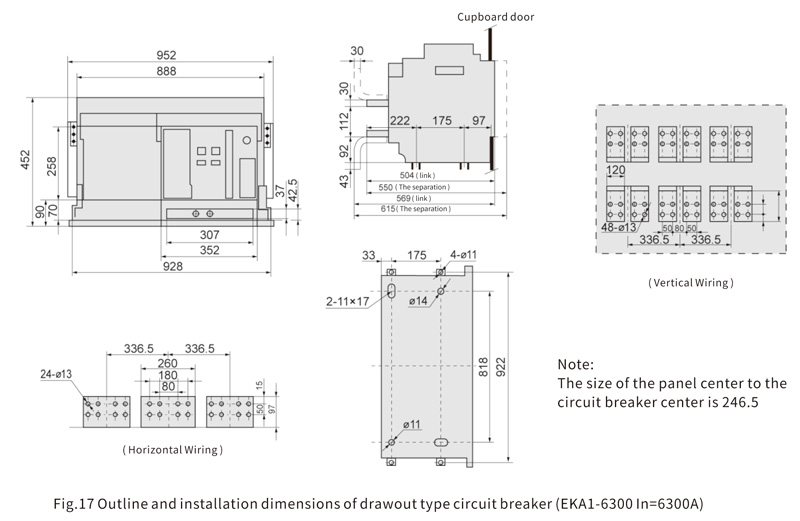

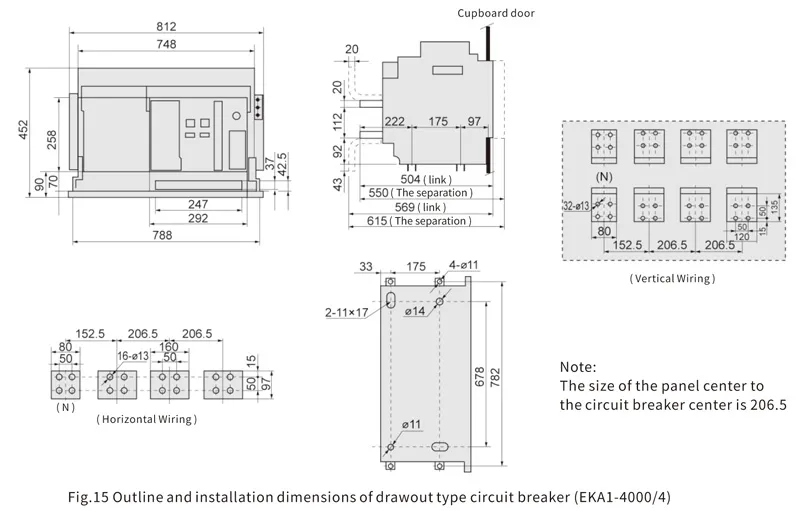

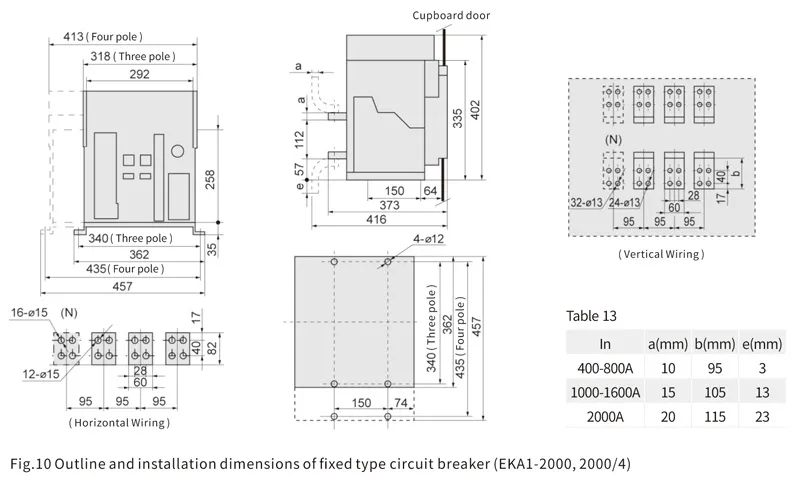

Dimensiones generales y de instalación del interruptor automático de tipo fijo, véanse las figuras 10 y 11.

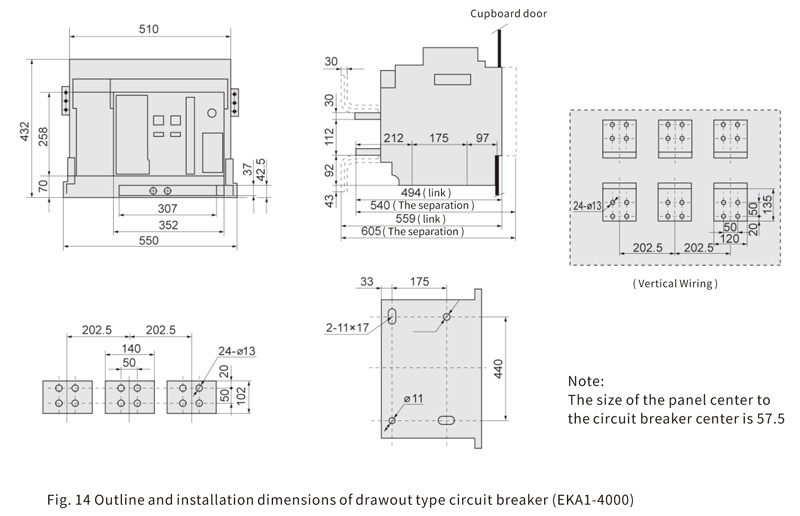

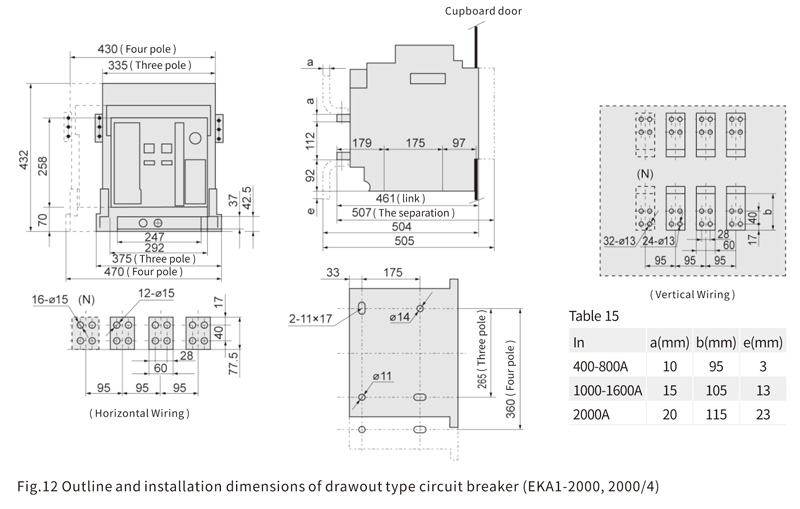

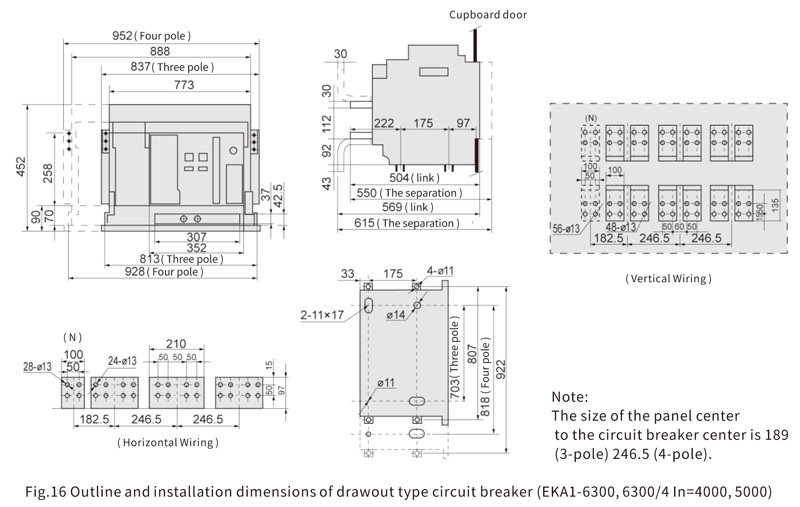

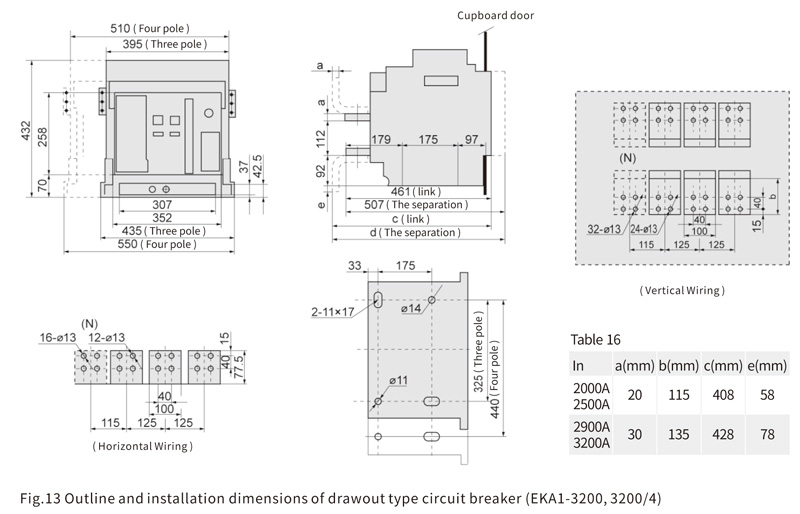

Dimensiones generales y de instalación del interruptor automático extraíble, véanse las figuras 12, 13, 14, 15, 16, 17 y 18.
Accesorios estándar

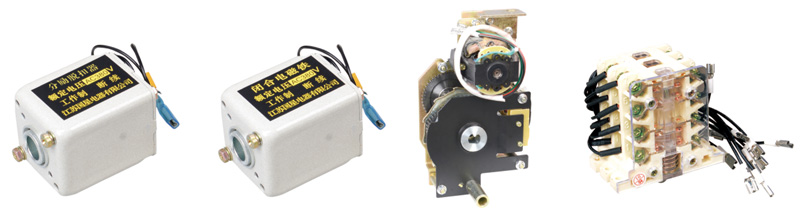

| Artículo | Función | A nosotros |
| liberación de derivación | Permitir que el interruptor automático se desconecte de forma fiable y remota a la tensión del circuito (70%-110%). | CA 230V CA 400V 220 V CC 110 V CC |
| Bobina de cierre | Permitir que el interruptor automático se active de forma fiable y remota en estado de almacenamiento de energía a la tensión del circuito (85%-110%). | |
| Motor | Permitir que el mecanismo de operación almacene energía a la tensión del circuito (85%-110%) para prepararse para el cierre del interruptor automático. Cuando el mecanismo de operación almacena energía, el motor se detiene mediante un microinterruptor. | |
| Interruptor auxiliar | Cambio entre el estado de encendido y apagado del interruptor automático, también garantiza el funcionamiento de encendido de corta duración y la conmutación de encendido/apagado de la bobina de cierre del disparador de derivación, corriente térmica convencional de 6 A, capacidad de control nominal Pe es de 300 VA CA, 60 W CC, tipo estándar 6 NO 6 NC. |
Accesorios eléctricos
| Artículo | ||||

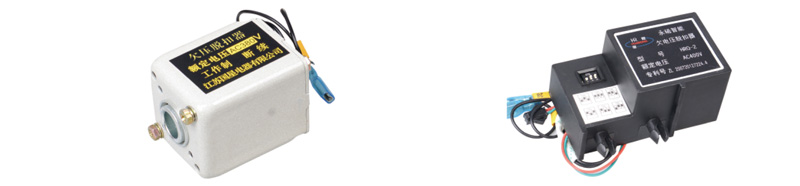

| Subtensión liberar auto-succión tipo | Tensión nominal de funcionamiento | AC230V 50Hz | CA 4000 V 50 Hz | |
| Valor de tensión de funcionamiento | (35%~70%) Ue | |||
| El valor de voltaje garantiza el cierre | (85%~110%) Ue | |||
| El valor de voltaje garantiza que no se cierre | ≤35%Ue | |||
| pérdida de energía | 24VA | |||
| Tiempo de activación de la liberación, liberación instantánea por subtensión | Instantáneo | |||
| Subtensión liberar auto-succión tipo | Tensión nominal de funcionamiento Ue | AC230V 50Hz AC400V 50Hz | ||
| Valor de tensión de funcionamiento | (35%~70%) Ue | |||
| El valor de voltaje garantiza el cierre | (85%~110%) Ue | |||
| El valor de voltaje garantiza que no se cierre | ≤35%Ue | |||
| pérdida de energía | 24VA | |||
| Tiempo de actuación de liberación | Liberación instantánea por subtensión | Instantáneo | ||
| Disparo con retardo de tiempo por subtensión | Tiempo de retardo 1s, 3s, 5s; si se restablece el voltaje al 85% Ue dentro de 1/2 tiempo de retardo, el circuito El interruptor no se desconectará. | |||
