Descripción general del producto

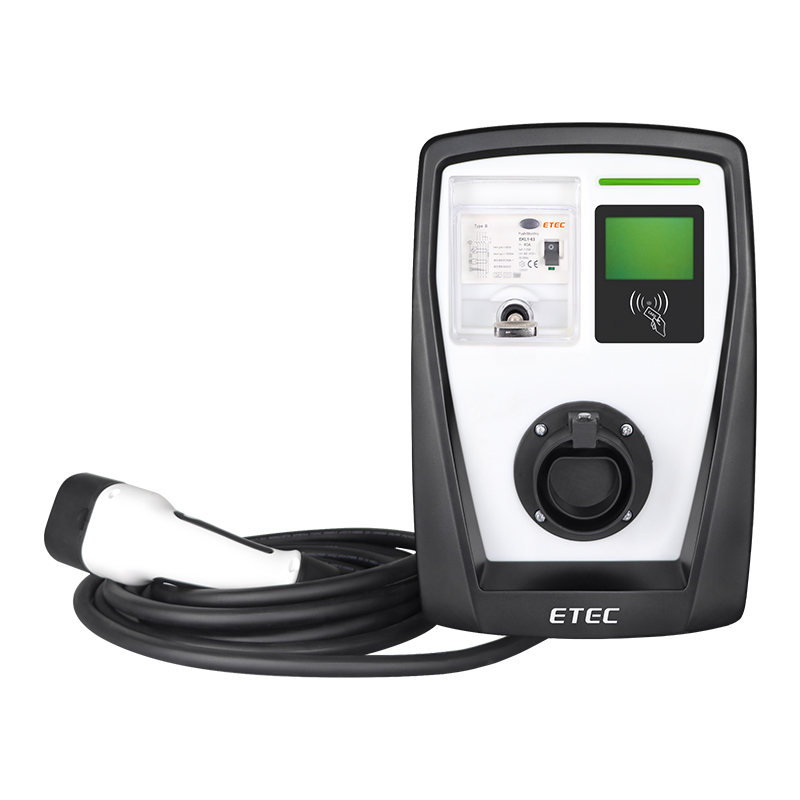

EKEC1 es un dispositivo de carga de modo 3 que ofrece compatibilidad total con todos los vehículos eléctricos. Su característica única es que el módulo controlador está equipado con un selector de corriente variable, lo que brinda a los clientes la flexibilidad de elegir entre cinco niveles de carga diferentes. La serie de productos incluye dos categorías principales: versión con cable y versión con enchufe para satisfacer las necesidades cambiantes en diferentes escenarios.

En términos de diseño, EKEC1 sigue rigurosos principios de diseño industrial y se puede instalar rápidamente en hogares y lugares comerciales. Al mismo tiempo, el nivel de protección de toda la máquina alcanza el estándar IP54, lo que garantiza una excelente resistencia al polvo y al agua, lo que brinda a los usuarios una experiencia de carga estable y confiable.

Características:

Valores de corriente de carga ajustables 10A, 16A, 20A, 25A y 32A.
Potencia nominal hasta 22kW (trifásica 32A).
Admite el protocolo de carga OCPP-1.6-J (requiere controlador EKEPC3).
Se pueden lograr múltiples protecciones a través de diferentes combinaciones de componentes internos, seguras y confiables.
Los componentes internos son dispositivos modulares, de fácil mantenimiento.
Dos versiones: versión con cable y versión con enchufe.
Diseño resistente a impactos IK08 o superior

Aplicaciones:

Estaciones de carga lenta, edificios de oficinas, grandes centros comerciales, zonas residenciales, estacionamientos al aire libre, hoteles y otros lugares públicos.

Parámetros técnicos

Datos técnicos

EKEC1	-	incógnita	-	incógnita	-	incógnita	-	incógnita	-	XXX
↓		↓		↓		↓		↓		↓
①		②		③		④		⑤		⑥
Descripción
①	Modelo de diseño de producto
②	S2: Versión de socket
	C1: Cable T1
	C2: Cable T2
	SS: Zócalo con puerta protectora
③	03: 1P+N, 240 V, 16 A, 3,6 kW
	07: 1P+N, 240 V, 32 A, 7,3 kW
	11: 3P+N, 420 V, 16 A, 11 kW
	22: 3P+N, 420 V, 32 A, 22 kW
④	O: Controlador EKEPC3 incorporado
	M: Controlador EKEPC2 incorporado
⑤	A: Interruptor diferencial tipo A + RCMU CC 6 mA
	B: Interruptor diferencial tipo B
	C: Interruptor diferencial tipo EV
	D: RCMU de CC de 6 mA incorporado (esta configuración requiere que se instale un RCCB tipo A adicional en la caja de distribución de energía de la pila de carga)
⑥	1: Función RFID (si se utiliza el controlador EKEPC3 integrado, esta función es necesaria)
	2: Función DLB CT externa (solo admite circuito monofásico)
	3: Función DLB del medidor de energía externo
	4: Pantalla LCD
	5: Medidor MID incorporado
	6: SPD incorporado (solo aplicable para circuitos monofásicos)
	7: Con botón de parada de emergencia
	8: Con protección PEN
Si necesita un poste de carga que cumpla con la siguiente configuración: versión de cable estándar europeo de 22 KW. Con interruptor diferencial tipo A + protocolo DC6mA+ OCPP-J-1.6 + pantalla LCD + medidor, su modelo es: EKEC1-C2-22-0-A-145

Datos técnicos

Modelo	Tipo de cable		Tipo de zócalo
	EKEC1-C1/C2-03-XX-XXX	EKEC1-C1/C2-11-XX-XXX	EKEC1-S2/SS-03-XX-XXX	EKEC1-S2/SS-11-XX-XXX
	EKEC1-C1/C2-07-XX-XXX	EKEC1-C1/C2-22-XX-XXX	EKEC1-S2/SS-07-XX-XXX	EKEC1-S2/SS-22-XX-XXX
Voltaje de operación	CA 220 V ± 10 %, (L+N+PE)	CA 420 V ± 10 %, (3 polos + N + PE)	CA 220 V ± 10 %, (L+N+PE)	CA 420 V ± 10 %, (3 polos + N + PE)
Corriente de salida máxima	16A	32A	16A	32A
Potencia máxima de salida	7,3 kW	22 kW	7,3 kW	22KW
Corriente de carga	10-16-20-25-32A (5 niveles ajustables)
Frecuencia de alimentación de CA	50 Hz ± 1 Hz
Energía en modo de espera	<8 W
Longitud del cable	5m (Admite personalización de otras longitudes)		_
Tipo de conector	SAE J1772, IEC 62196-2, GB/T
Comunicación	Admite el protocolo Modbus-RTU y el protocolo OCPP-1.6-J
Tipo de RCD	Tipo A / Tipo B / Tipo A+6 mA CC
Categoría de sobretensión (OVC)	OVC III
Resistencia de aislamiento	>10 MΩ
Tensión soportada de CA	2,8 kV
Clases de protección eléctrica	Clase I
Grado de protección	IP54
Grado de contaminación	3
Temperatura de funcionamiento	-20℃～+ 50℃
Temperatura de almacenamiento	-40℃~+70℃
Humedad relativa	5% ～ 95%
Altitud	≤ 2000 m
Método de enfriamiento	Refrigeración natural
Método de montaje	Poste para montaje en pared o en el suelo
Método de cableado	De abajo hacia adentro y de abajo hacia afuera
Dimensiones (L/A/P)	357 mm x 245 mm x 123 mm

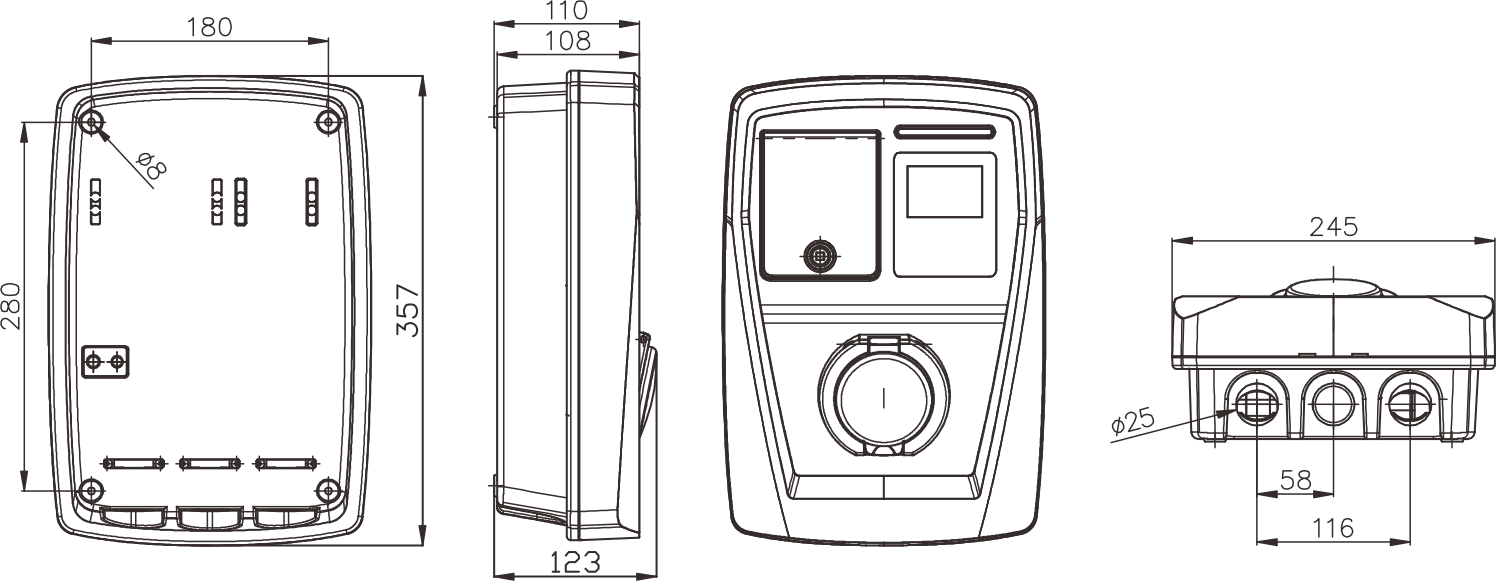

Dimensiones

Plano general de instalación

Descargar archivos

El documento solo está disponible en inglés actualmente.

Cargador EV de CA de modo 3 de la serie EKEC1
