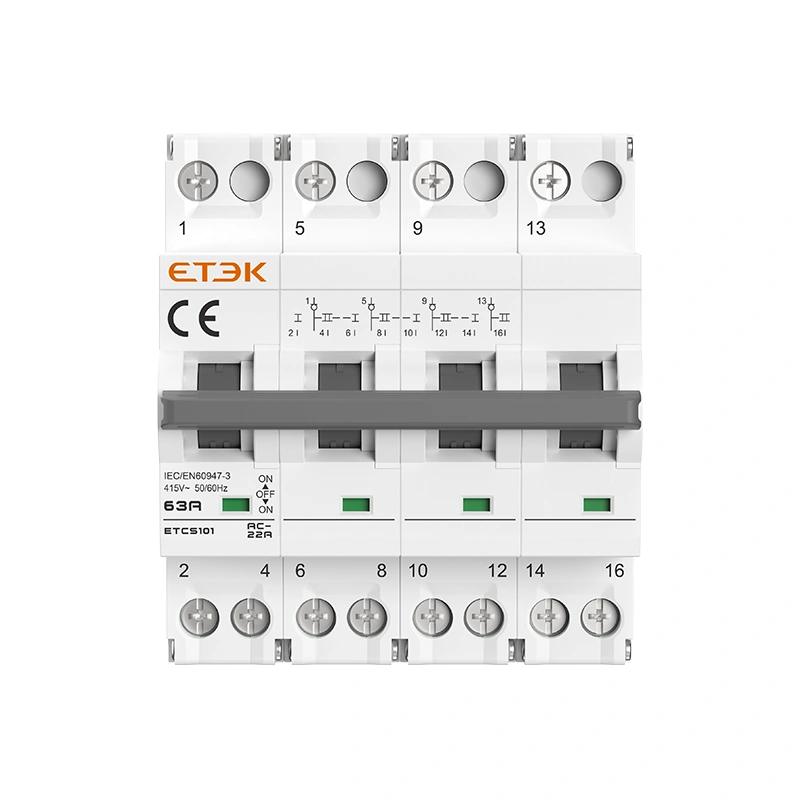

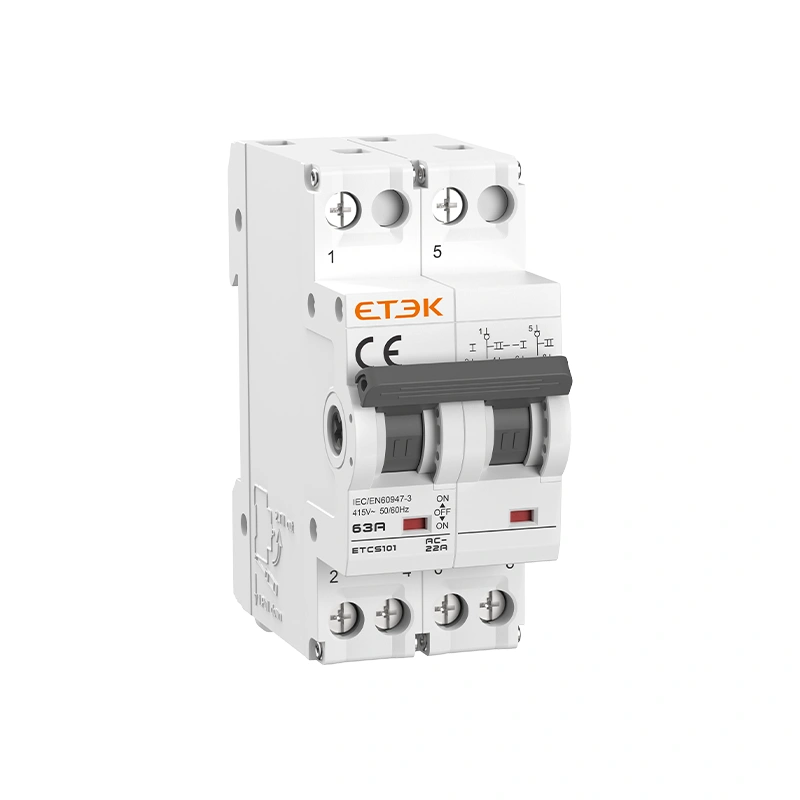

El conmutador modular ETCS101 está diseñado para la conmutación manual entre dos fuentes de alimentación, como la red eléctrica y un generador de respaldo. Sus posiciones de operación IO-II ofrecen una forma sencilla y visible de seleccionar la fuente principal, desconectar el circuito o conectar la fuente de respaldo.
Con una carcasa modular compacta y montaje en riel DIN de 35 mm, el ETCS101 es adecuado para cuadros de distribución, conjuntos de aparamenta eléctrica, paneles de control de máquinas, sistemas de calefacción y aplicaciones de distribución de energía de respaldo.

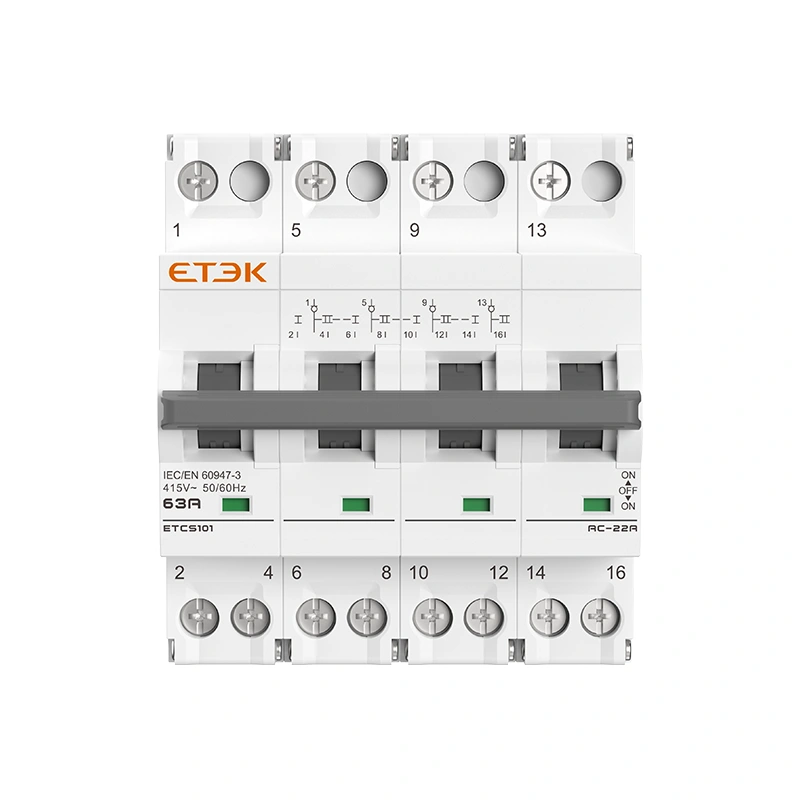

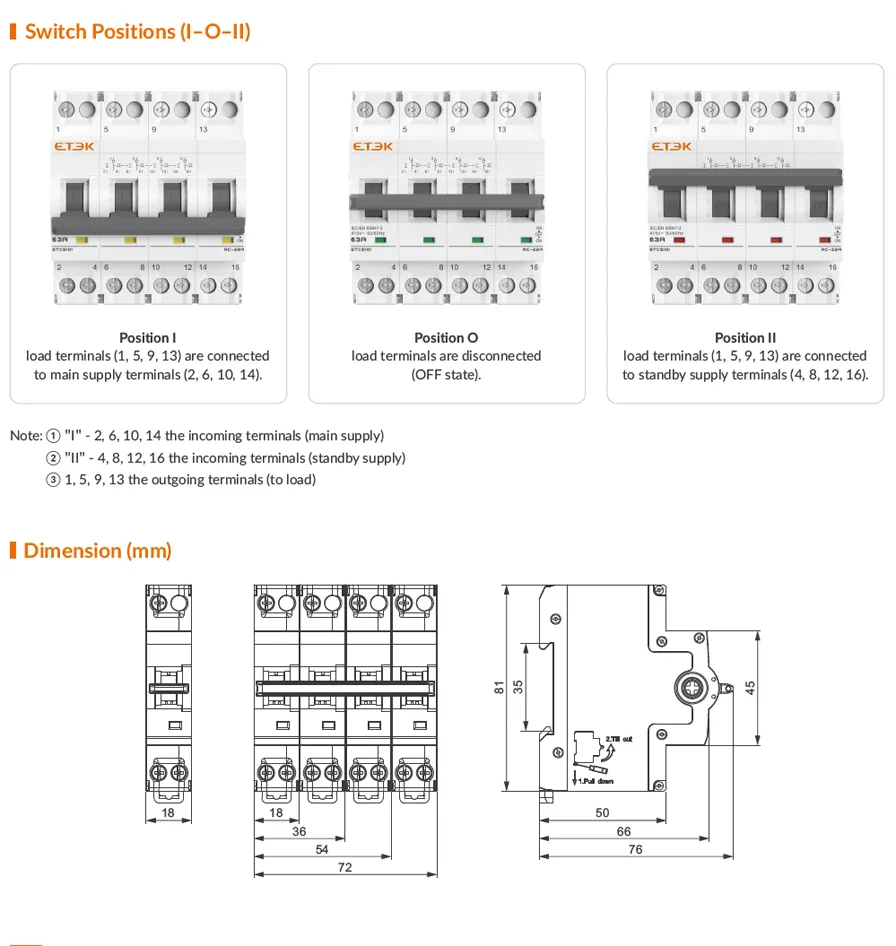

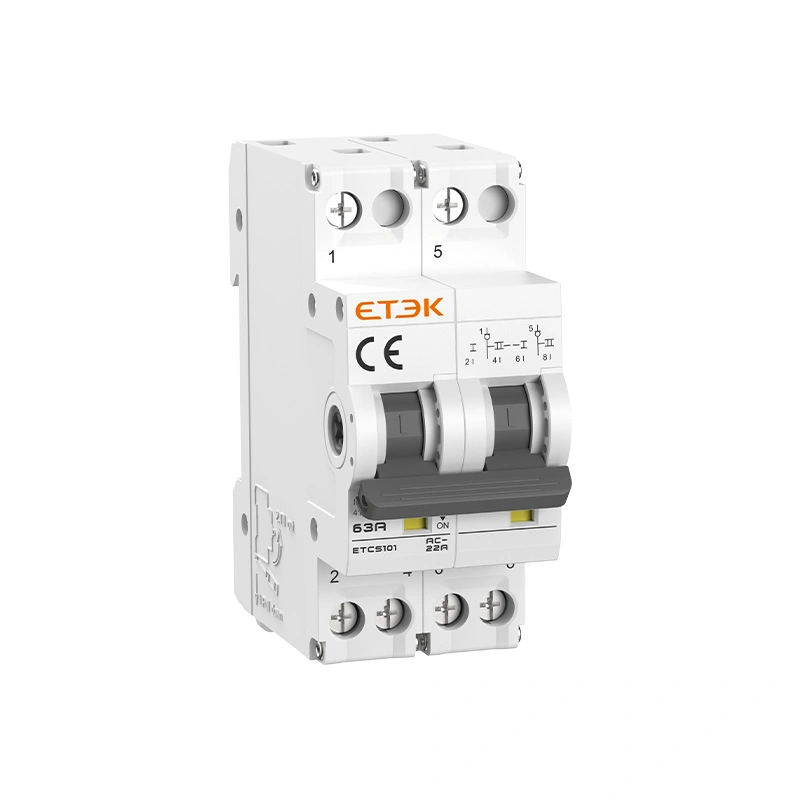

Control principal / apagado / espera
El funcionamiento IO-II de tres posiciones proporciona un control manual claro de dos fuentes de alimentación independientes.

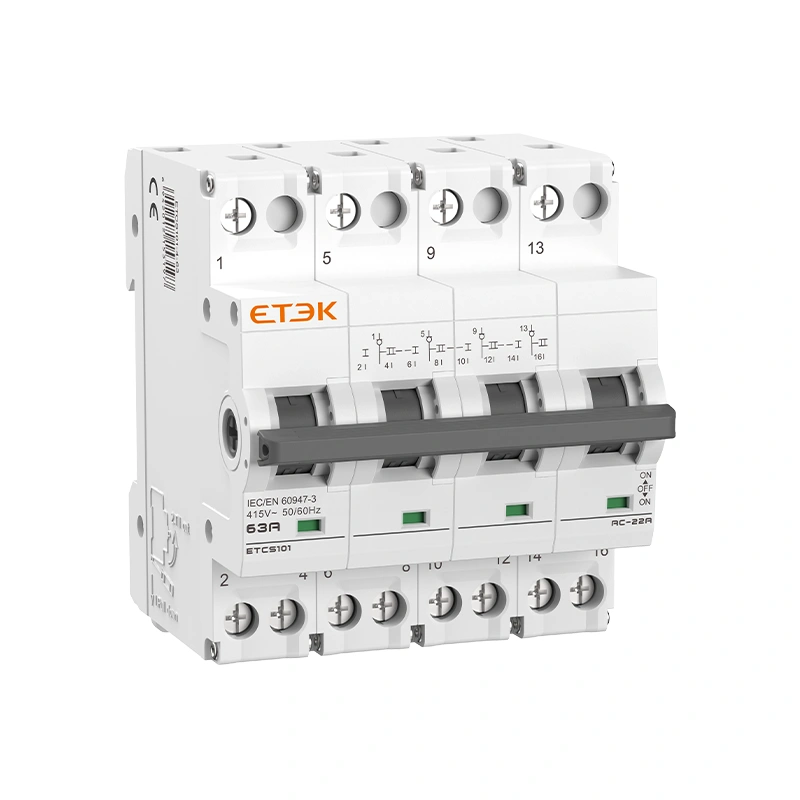

Diseño compacto para riel DIN
Diseñado para una instalación rápida en un riel DIN estándar de 35 mm, lo que ayuda a ahorrar espacio en el panel.

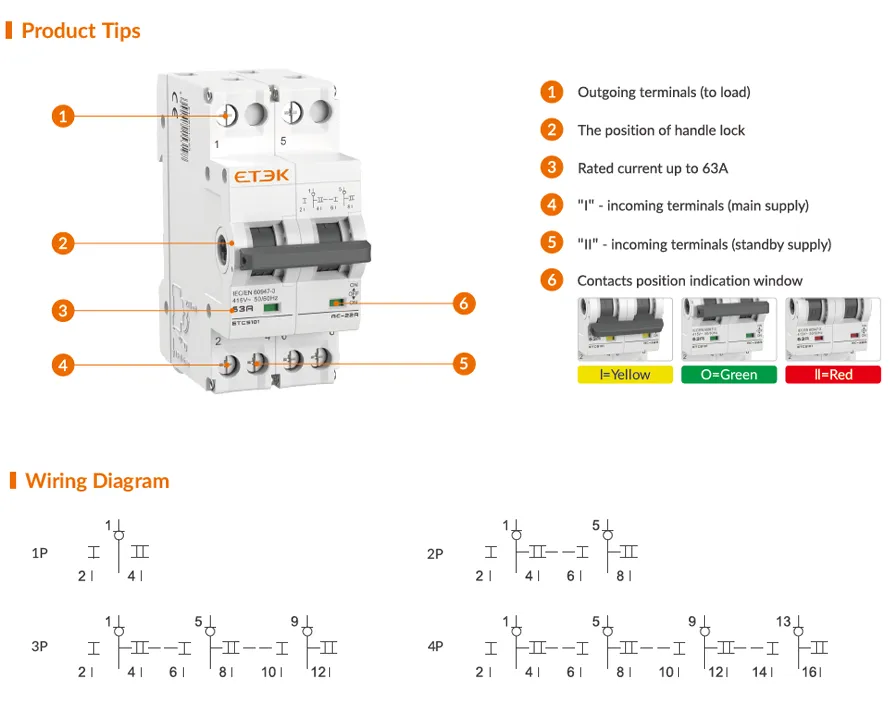

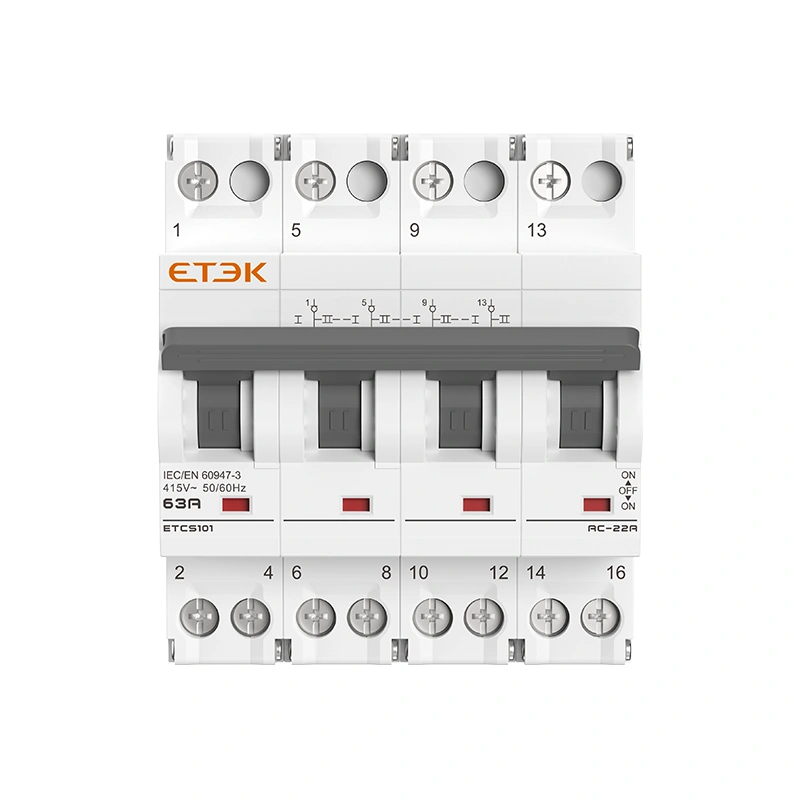

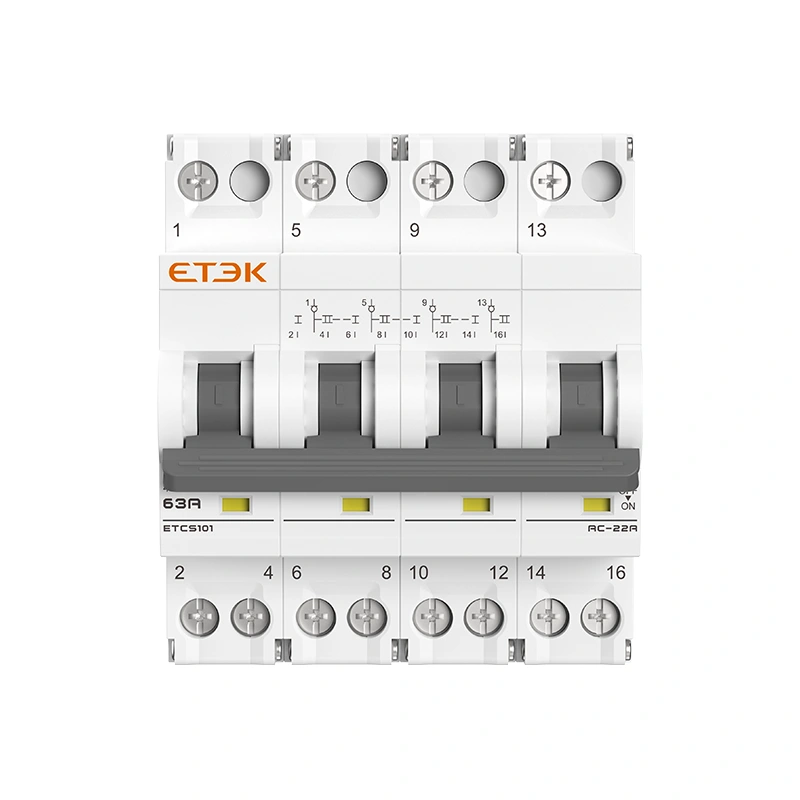

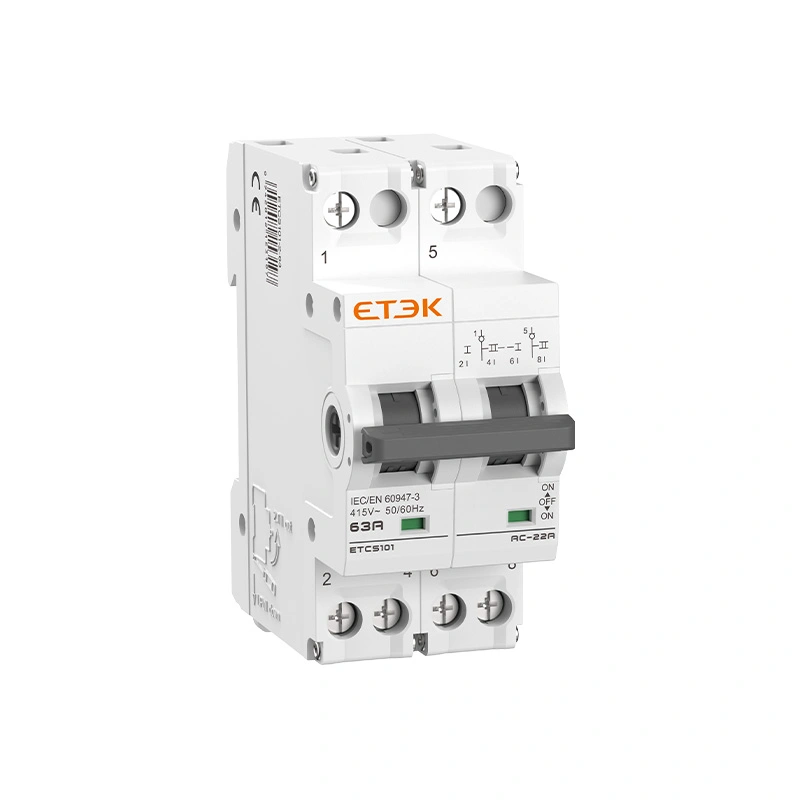

Indicación de posición clara
La ventana indicadora frontal permite a los usuarios identificar de un vistazo la posición de conmutación activa.

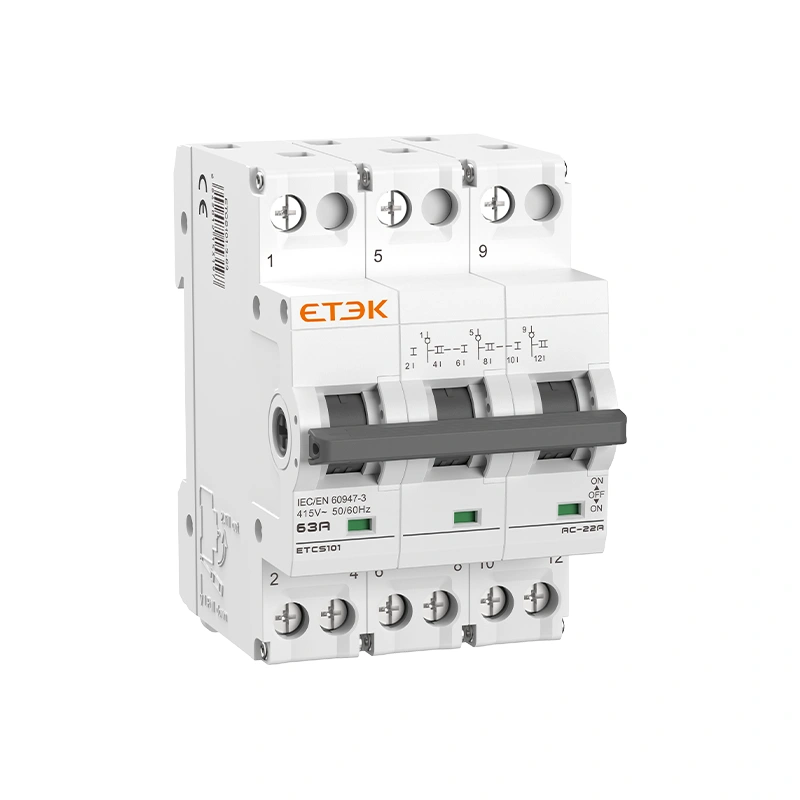

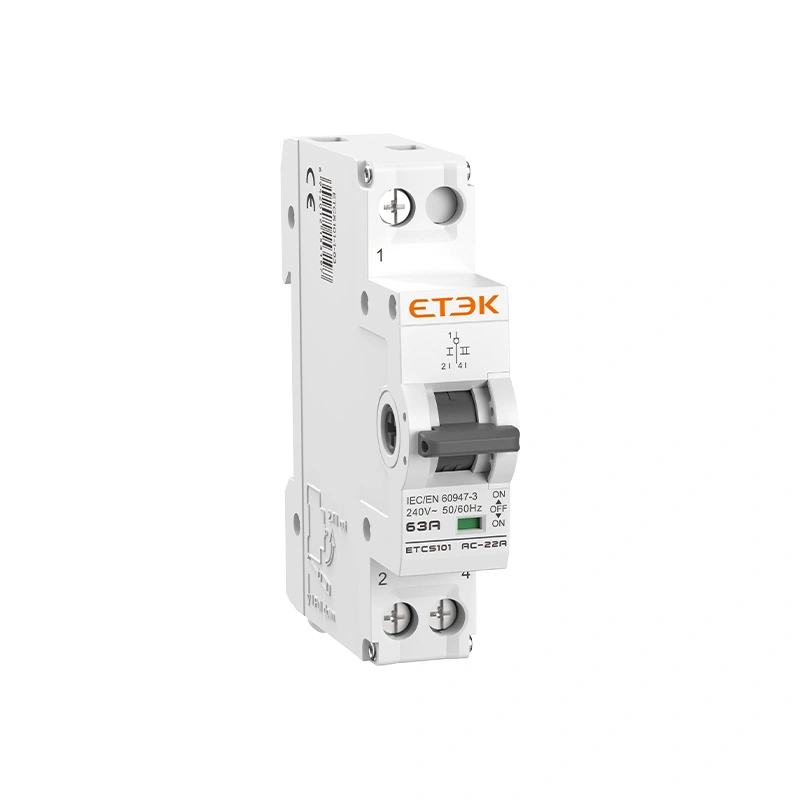

Opciones de poste flexible y corriente
Disponible en versiones de 1P, 2P, 3P y 4P con corrientes nominales de 16A a 63A.
Paneles de distribución: Conmutación entre fuentes de alimentación normales y de reserva.
Sistemas de respaldo con generador: conmutación manual de la fuente de alimentación de la red eléctrica al generador.
Paneles de control industrial: selección de alimentación auxiliar para máquinas y equipos.
Sistemas de calefacción: control de la fuente de alimentación (día/apagado/noche).
Circuitos de bombas y motores: aplicaciones de conmutación de avance/parada/retroceso
Edificios comerciales: transferencia de energía de respaldo confiable en sistemas de distribución eléctrica.
|
Estándar |
CE/EN60947-3 |
|
Número de postes |
1P, 2P, 3P, 4P |
|
Tensión de aislamiento nominal (Ui) |
500V |
|
Tensión nominal de funcionamiento (Ue) |
240/415 V |
|
Frecuencia nominal |
50/60 Hz |
|
Corriente nominal (le) |
16, 25 |
|
Tensión nominal de resistencia al impulso (Uimp) (1,2/50 μs) |
4kV |
|
Corriente nominal de resistencia a corto plazo (Icw) |
480A/1s |
|
Capacidad nominal de fabricación a corto plazo (Icm) |
800A |
|
Categoría de utilización |
AC-22A |
|
Fusible de respaldo máximo |
125A gG |
|
Grado de protección |
IP20 |
|
vida eléctrica |
1500 ciclos |
|
Vida mecánica |
8500 ciclos |
|
Formulario de contacto (posición del interruptor) |
IO-II (tres posiciones estables); |
|
Capacidad máxima del terminal |
Máx. 12 mm² (directo); |
|
Par de apriete máximo |
2,5 Nm |
|
Instalación |
Montaje en riel DIN de 35 mm |
|
Temperatura ambiente |
-5℃ a +40℃ |
|
Grado de contaminación |
2 |
