Un interruptor de cambio está diseñado para transferir la electricidad de una casa o negocio desde la red eléctrica comercial a un generador local cuando ocurre un corte, también conocido como interruptores de transferencia, se conectan directamente al suministro o línea de energía comercial del generador y la casa.

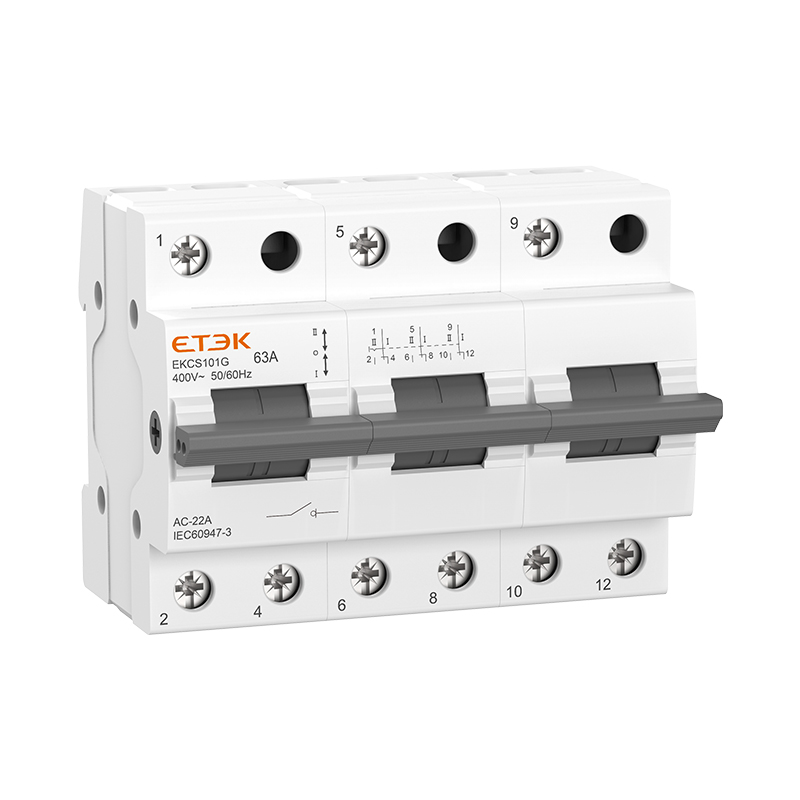

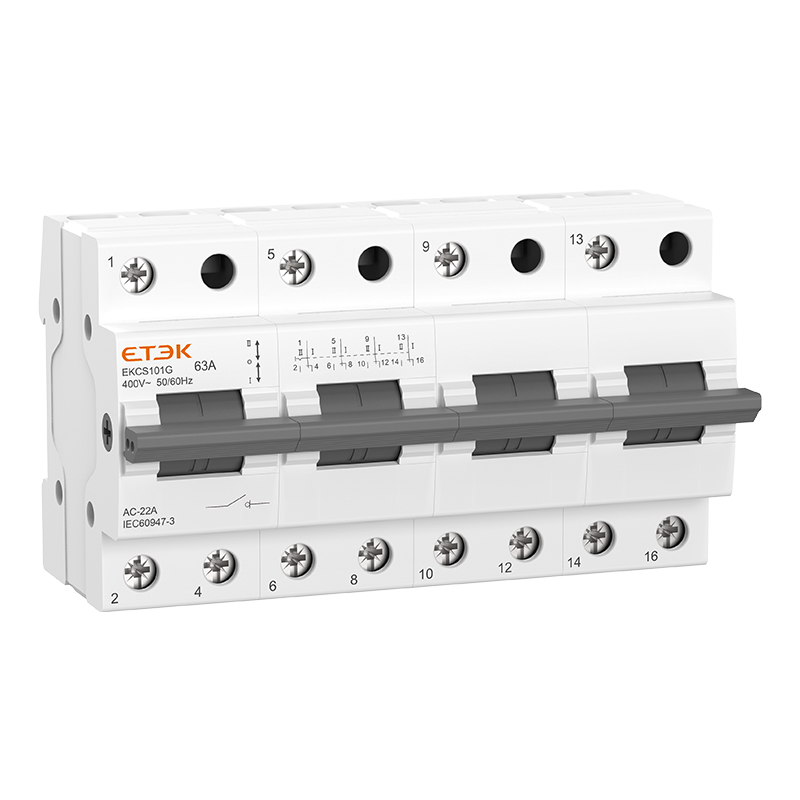

El interruptor de aislamiento de conversión de energía dual montado en riel EKCS101G tiene cuatro funciones de encendido, apagado, conversión y aislamiento. Puede encenderse y apagarse libremente entre dos cargas transportadas por un grupo de líneas, o en dos fuentes de alimentación. Se utiliza para el encendido y apagado y el cambio entre, usando la instalación de riel estándar DIN (35 × 7.5), la carcasa está hecha de moldeo por inyección PA66, con alto rendimiento ignífugo, es un producto ideal que debe usarse para cambiar y apertura y cierre en equipos y circuitos industriales. La corriente máxima puede alcanzar los 125A, y es conveniente y seguro de instalar y cablear en el riel guía.

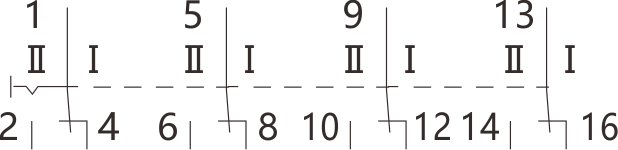

1. Cuando el mango llega a la posición I: 1,5 y 2,6 están conectados.
2. Cuando el mango llega a la posición de II: 1,5 y 4,8 están conectados.
3.Cuando el mango está en la posición media: ambos grupos están desconectados.
Datos técnicos |
|
Voltaje nominal | 240/415V~ |
Corriente nominal | 63A, 80A, 100A, 125A |
Frecuencia nominal | 50/60Hz |
Número de polos | 1,2,3,4P |
Formulario de contacto | 1-0-2 |
Características eléctricas |
|
Vida eléctrica | 1500 ciclos |
Vida mecánica | 8500 ciclos |
Grado de protección | IP20 |
Temperatura ambiente | -5 ℃...40 ℃ |
Terminal/Tamaño del cable | 50 mm² |

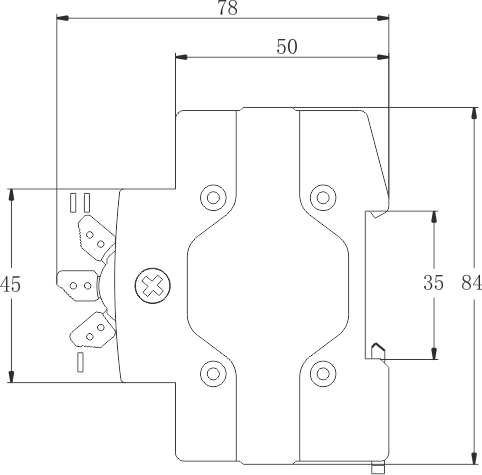

Montaje | En Din EN60715 (35 mm) mediante dispositivo de clip rápido |

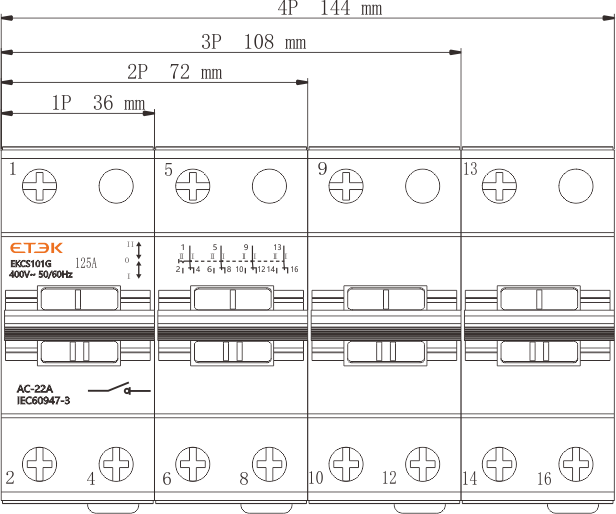

1P |
2P |
3P |
4P |
