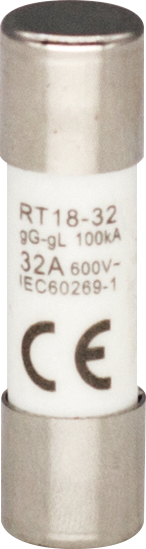

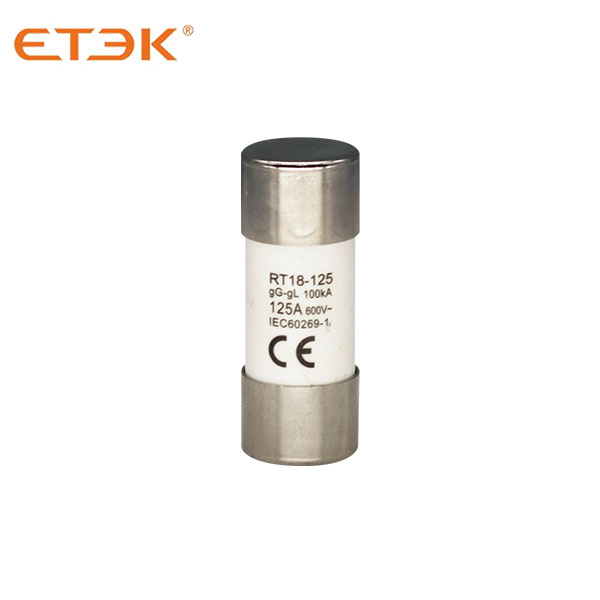

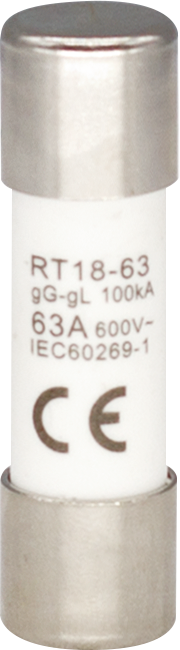

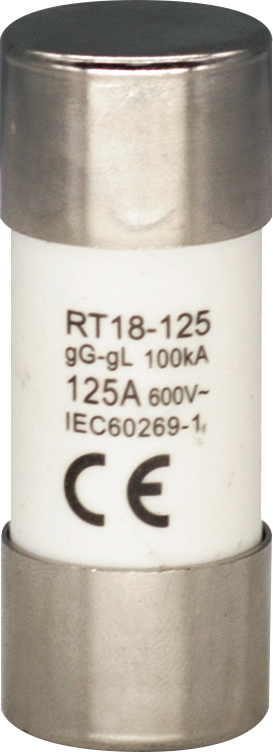

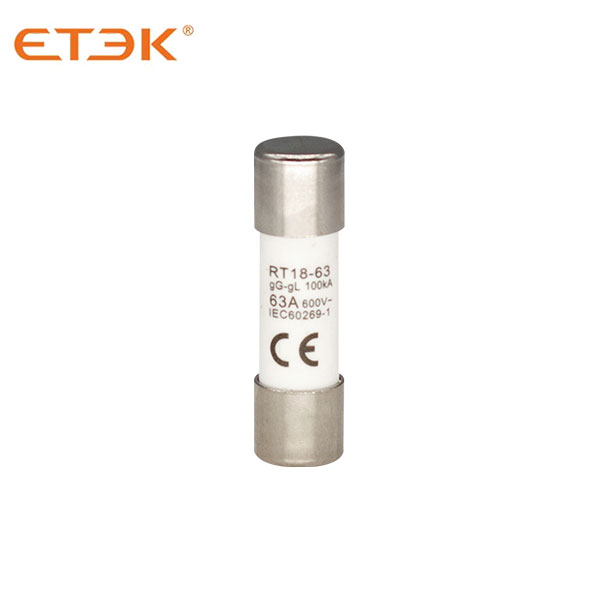

Un fusible es un dispositivo de protección de circuito reemplazable que brinda protección tanto al equipo como al operador del equipo en caso de una sobrecarga en el circuito. Comúnmente se conecta con un circuito en serie, y cuando la corriente de falla aumenta a un cierto valor, el fusible se funde para cortar el circuito y cumplir con el objetivo de proteger otros equipos en el circuito. El fusible es el componente más utilizado en un circuito de protección contra sobrecorriente. El fusible tradicional consta principalmente de dos partes de un cuerpo de tubo, de los cuales ambos extremos tienen terminales de conexión de metal y el metal se derrite en el cuerpo del tubo. La mayoría de los fusibles tienen forma de cilindro, es decir, construcción de cartucho.
El fusible puede soportar una sobrecarga en un cierto rango cuando ocurre una fluctuación de corriente debido a la fuente de alimentación o interferencia externa;
Cuando aparece una corriente de sobrecarga mayor en el circuito, el fusible debe cortar el circuito en el tiempo establecido para proteger otras partes eléctricas en el circuito;
Cuando aparece una corriente muy grande debido a un cortocircuito, el fusible puede cortar el circuito de forma segura para evitar daños por sobrecarga de corriente.
Material |
Porcelana, Cobre |
Tensión nominal Ui |
CA 500 V, 600 V |
Corriente nominal en |
1-125A |
Dimensiones |
10x38 mm, 14x51 mm, 22x58 mm |
Personaje |
gG, aM, o |
Capacidad de Interrupción |
100kA, 120kA |
Valoración actual |
Tamaño y modo No. |
|||
10x38mm |
14x51mm |
22x58mm |
||
1A |
EKFL1001 |
|||
2A |
EKFL1002 |
|||
4A |
EKFL1004 |
|||
6A |
EKFL1006 |
EKFL1406 |
||
8A |
EKFL1008 |
EKFL1408 |
||
10 A |
EKFL1010 |
EKFL1410 |
||
12A |
EKFL1012 |
EKFL1412 |
||
16A |
EKFL1016 |
EKFL1416 |
||
20A |
EKFL1020 |
EKFL1420 |
||
25A |
EKFL1025 |
EKFL1425 |
EKFL2225 |
|
32A |
EKFL1032 |
EKFL1432 |
EKFL2232 |
|
40A |
EKFL1440 |
EKFL2240 |
||
50A |
EKFL1450 |
EKFL2250 |
||
63A |
EKFL1463 |
EKFL2263 |
||
80A |
EKFL2280 |
|||
100A |
EKFL22100 |
|||
125A |
EKFL22125 |
|||
Capacidad de Interrupción |
gG tipo CA 500V |
120kA |
120kA |
120kA |
aM tipo CA 500V |
100kA |
100kA |
100kA |
|
o tipo CA 600V |
100kA |
100kA |
100kA |
|
Voltaje |
CA 690V |
CA 690 |
CA 690 |
|
Peso (gramos) |
8.4 |
20.5 |
58 |
