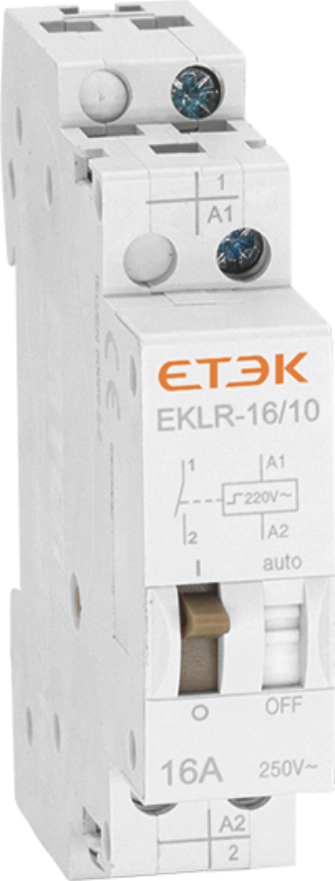

Los relés de impulso, también conocidos como relés biestables o interruptores de control remoto (RCS), los relés de impulso son una forma de relé de enganche que transfiere los contactos con cada pulso. Muchos relés de impulso se componen de un relé de enclavamiento magnético y un circuito de dirección de estado sólido que, al aplicar energía, determina en qué posición se encuentra el relé y energiza la bobina opuesta.
Los relés de impulso se utilizan para controlar, mediante pulsadores, circuitos de iluminación compuestos por:
Lámparas incandescentes, lámparas halógenas de bajo voltaje, etc. (Cargas resistivas)
Lámparas fluorescentes, lámparas de descarga, etc. (Cargas inductivas)
El cierre de los polos del relé de impulsos se activa mediante un impulso en la bobina.
Al tener dos posiciones mecánicas estables, el o los polos se abrirán con el siguiente impulso. Cada impulso recibido por la bobina invierte la posición de los polos.
Puede ser controlado por un número ilimitado de pulsadores.
Consumo de energía cero.
Características |
||||||
|
Un sistema de clip simple para una combinación flexible de auxiliares y una robustez mejorada. |
|||||
Para conexiones eléctricas y mecánicas. |
||||||
Terminales aislados IP20. |
||||||
Función auxiliar incorporada u opcional: indicación de estado, control centralizado, control por enclavamiento, control por pulsador luminoso, control paso a paso, temporización. |
||||||

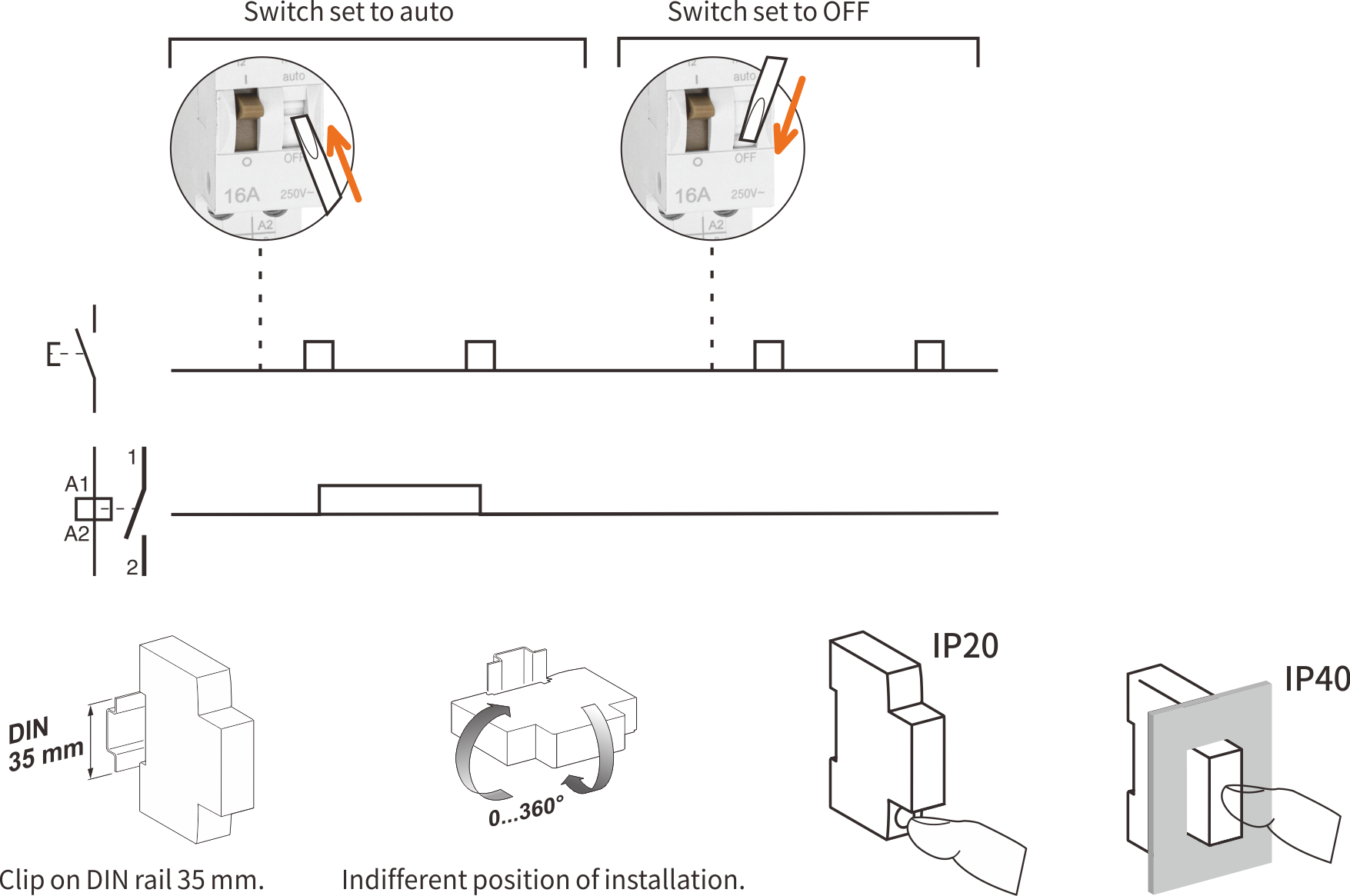

Mandos manuales en la cara frontal: manual directo y prioritario. |
||||||
Indicador de posición de contacto mecánico. |
||||||
Desconexión del mando a distancia mediante selector (excepto monopieza 4P EKLR16) para operación de mantenimiento. |
||||||
Elección de auxiliares de relés de impulso |
||||||
Escribe | Estándar EKLR16 | |||||
Clasificación | A | dieciséis | ||||
Control del voltaje | V CA | 230/240 | 130 | 48 | 24 | 45 |
V CC | 110 | 48 | 24 | 12 | 6 |
Datos técnicos |
||
Circuito de control
|
||
Potencia disipada (durante el impulso)
|
1, 2P: 19VA
|
|
Control PB iluminado
|
Max.current 3mA (si> usa un ATLz)
|
|
Umbral de funcionamiento
|
Min.85% de Un de conformidad con IEC/EN60669-2-2
|
|
Duración de la orden de control
|
50 ms a 1 s (se recomiendan 200 ms)
|
|
Tiempo de respuesta
|
||
circuito de potencia
|
||
Tensión nominal (Ue)
|
1P, 2P
|
24...250 VCA
|
Frecuencia
|
50 Hz o 60 Hz
|
|
Número máximo de operaciones por minuto
|
5
|
|
Número máximo de operaciones de conmutación por día
|
100
|
|
Características adicionales a IEC/EN60947-3
|
||
Tensión de aislamiento (Ui)
|
440 VCA
|
|
Grado de contaminación
|
3
|
|
Impulso nominal de tensión soportada (Uimp)
|
6kV
|
|
Resistencia (OC)
|
||
Eléctrico según IEC/EN60947-3
|
200.000 ciclos (AC21)
|
|
100.000 ciclos (AC22)
|
||
Categoría de sobrevoltaje
|
IV
|
|
Otras características
|
||
Grado de protección (IEC60529)
|
Solo dispositivo
|
IP20
|
Dispositivo en caja modular
|
IP40 Aislamiento clase II
|
|
Temperatura de funcionamiento
|
-20°C a +50°C
|
|
Temperatura de almacenamiento
|
-40°C a +70°C
|
|
Tropicalización (IEC60068-1)
|
Tratamiento 2 (humedad relativa 95% a 55°C
|
|
Seguridad |
||
Accesorios
|

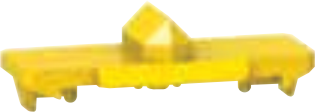

pinzas amarillas
|

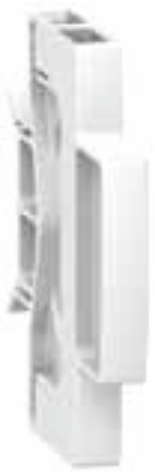

Espaciador
|
Función
|
||
Asegurar el enlace mecánico y/o eléctrico entre los relés de impulso y sus auxiliares.
|
Necesario para reducir el aumento de temperatura de los dispositivos modulares instalados uno al lado del otro.
Recomendado para separar dispositivos electrónicos (termostato, reloj programable, etc.) de dispositivos electromecánicos (relés, contactores).
|
|
Especificaciones
|
||
Ancho en módulos de 9mm
|
- | 1 |

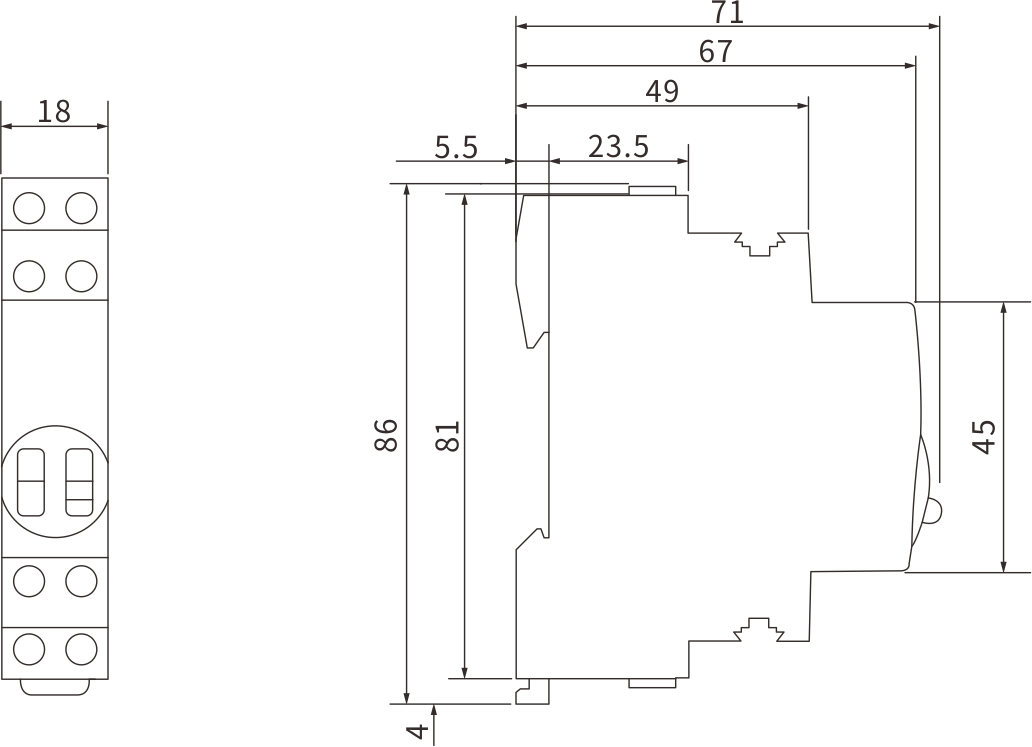

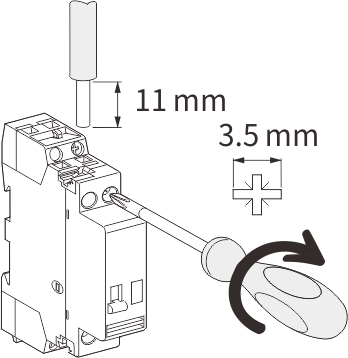

Conexión |
||||||
Escribe | Clasificación | Circuito |
Apriete
esfuerzo de torsión
|
cables de cobre
|
||
Rígido o férula
|
Flexible o férula
|
|||||
DB122945
|
||||||
EKLR16
|
16A
|
Control
|
1 nanómetro
|
0,5 a 4 mm2
|
1 a 4 mm2
|
|
Energía
|
1,5 a 4 mm2
|
1,5 a 4 mm2
|
polacos | Numero de referencia. | Especificación |
1P | EKLR-1610-230/110 | 16A 1NA 1P 1Modulo 230VAC/110VDC |
EKLR-1610-130/48 | 16A 1NA 1P 1Módulo 130VAC/48VDC | |
EKLR-1610-48/24 | 16A 1NO 1P 1Módulo 48VAC/24VDC | |
EKLR-1610-24/12 | 16A 1NA 1P 1Módulo 24VAC/12VDC | |
EKLR-1610-12/6 | 16A 1NA 1P 1Módulo 12VAC/6VDC | |
EKLR-161C-230/110 | 16A Cuchilla simple y contacto doble tiro 1P 1Módulo 230VAC/110VDC | |
EKLR-161C-130/48 | 16A Cuchilla simple y contacto doble tiro 1P 1Módulo 130VAC/48VDC | |
EKLR-161C-48/24 | 16A Contacto cuchilla simple y doble tiro 1P 1Modulo 48VAC/24VDC | |
EKLR-161C-24/12 | 16A Contacto cuchilla simple y doble tiro 1P 1Modulo 24VAC/12VDC | |
EKLR-161C-12/6 | 16A Cuchilla simple y contacto doble tiro 1P 1Módulo 12VAC/6VDC | |
2P | EKLR-1620-230/110 | 16A 2NA 2P 1Modulo 230VAC/110VDC |
EKLR-1620-130/48 | 16A 2NA 2P 1Módulo 130VAC/48VDC | |
EKLR-1620-48/24 | 16A 2NA 2P 1Modulo 48VAC/24VDC | |
EKLR-1620-24/12 | 16A 2NA 2P 1Módulo 24VAC/12VDC | |
EKLR-1620-12/6 | 16A 2NA 2P 1Módulo 12VAC/6VDC | |
EKLR-1611-230/110 | 16A 1NC+1NO 2P 1Módulo 230VAC/110VDC | |
EKLR-1611-130/48 | 16A 1NC+1NA 2P 1Módulo 130VAC/48VDC | |
EKLR-1611-48/24 | 16A 1NC+1NA 2P 1Módulo 48VAC/24VDC | |
EKLR-1611-24/12 | 16A 1NC+1NA 2P 1Módulo 24VAC/12VDC | |
EKLR-1611-12/6 | 16A 1NC+1NO 2P 1Módulo 12VAC/6VDC | |
EKLR-162C-230/110 | 16A Dos juegos de contactos de una cuchilla y dos tiros 2P 2Module 230VAC/110VDC | |
EKLR-162C-130/48 | 16A Dos juegos de contactos de una cuchilla y dos tiros 2P 2Module 130VAC/48VDC | |
EKLR-162C-48/24 | 16A Dos juegos de contactos de una cuchilla y dos tiros 2P 2Module 48VAC/24VDC | |
EKLR-162C-24/12 | 16A Dos juegos de contactos de una cuchilla y dos tiros 2P 2Module 24VAC/12VDC | |
EKLR-162C-12/6 | 16A Dos juegos de contactos de una cuchilla y dos tiros 2P 2Module 12VAC/6VDC | |
3P | EKLR-1630-230/110 | 16A 3NA 3P 2Modulo 230VAC/110VDC |
EKLR-1630-130/48 | 16A 3NA 3P 2Modulo 130VAC/48VDC | |
EKLR-1630-48/24 | 16A 3NA 3P 2Módulo 48VAC/24VDC | |
EKLR-1630-24/12 | 16A 3NA 3P 2Módulo 24VAC/12VDC | |
EKLR-1630-12/6 | 16A 3NA 3P 2Módulo 12VAC/6VDC | |
EKLR-1621-230/110 | 16A 2NA+1NC 3P 2Modulo 230VAC/110VDC | |
EKLR-1621-130/48 | 16A 2NA+1NC 3P 2Modulo 130VAC/48VDC | |
EKLR-1621-48/24 | 16A 2NA+1NC 3P 2Modulo 48VAC/24VDC | |
EKLR-1621-24/12 | 16A 2NA+1NC 3P 2Modulo 24VAC/12VDC | |
EKLR-1621-12/6 | 16A 2NA+1NC 3P 2Modulo 12VAC/6VDC | |
4P | EKLR-1640-230/110 | 16A 4NA 4P 2Modulo 230VAC/110VDC |
EKLR-1640-130/48 | 16A 4NA 4P 2Modulo 130VAC/48VDC | |
EKLR-1640-48/24 | 16A 4NA 4P 2Módulo 48VAC/24VDC | |
EKLR-1640-24/12 | 16A 4NA 4P 2Módulo 24VAC/12VDC | |
EKLR-1640-12/6 | 16A 4NA 4P 2Módulo 12VAC/6VDC | |
EKLR-1631-230/110 | 16A 3NA+1NC 4P 2Modulo 230VAC/110VDC | |
EKLR-1631-130/48 | 16A 3NA+1NC 4P 2Modulo 130VAC/48VDC | |
EKLR-1631-48/24 | 16A 3NA+1NC 4P 2Modulo 48VAC/24VDC | |
EKLR-1631-24/12 | 16A 3NA+1NC 4P 2Modulo 24VAC/12VDC | |
EKLR-1631-12/6 | 16A 3NA+1NC 4P 2Modulo 12VAC/6VDC | |
EKLR-1622-230/110 | 16A 2NA+2NC 4P 2Modulo 230VAC/110VDC | |
EKLR-1622-130/48 | 16A 2NA+2NC 4P 2Modulo 130VAC/48VDC | |
EKLR-1622-48/24 | 16A 2NA+2NC 4P 2Modulo 48VAC/24VDC | |
EKLR-1622-24/12 | 16A 2NA+2NC 4P 2Modulo 24VAC/12VDC | |
EKLR-1622-12/6 | 16A 2NA+2NC 4P 2Modulo 12VAC/6VDC |
