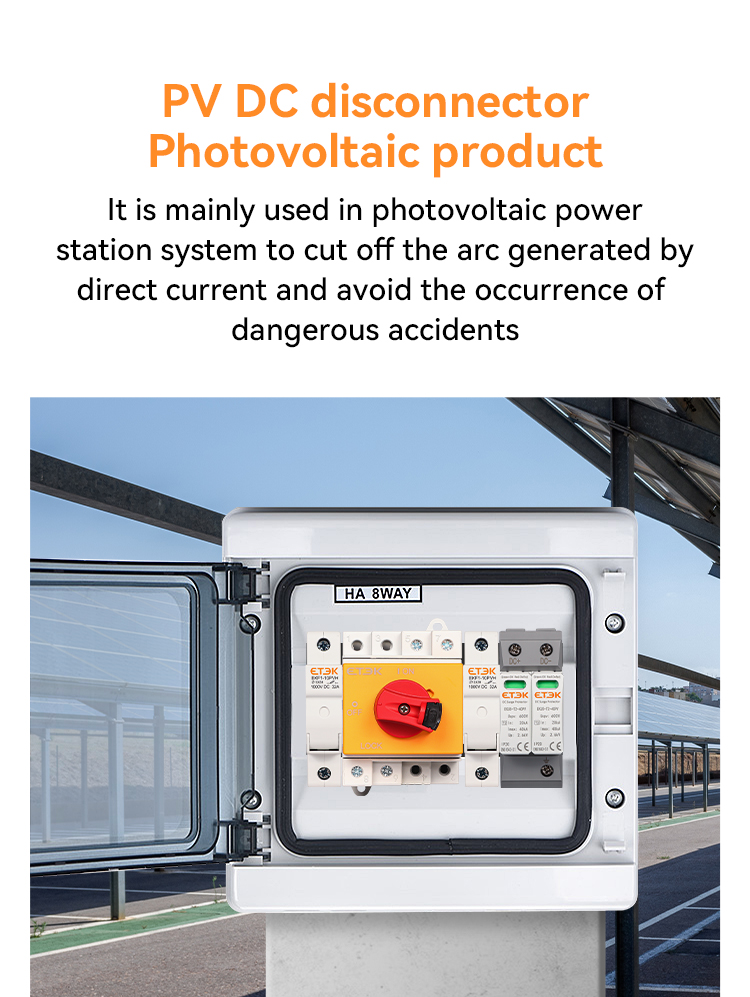

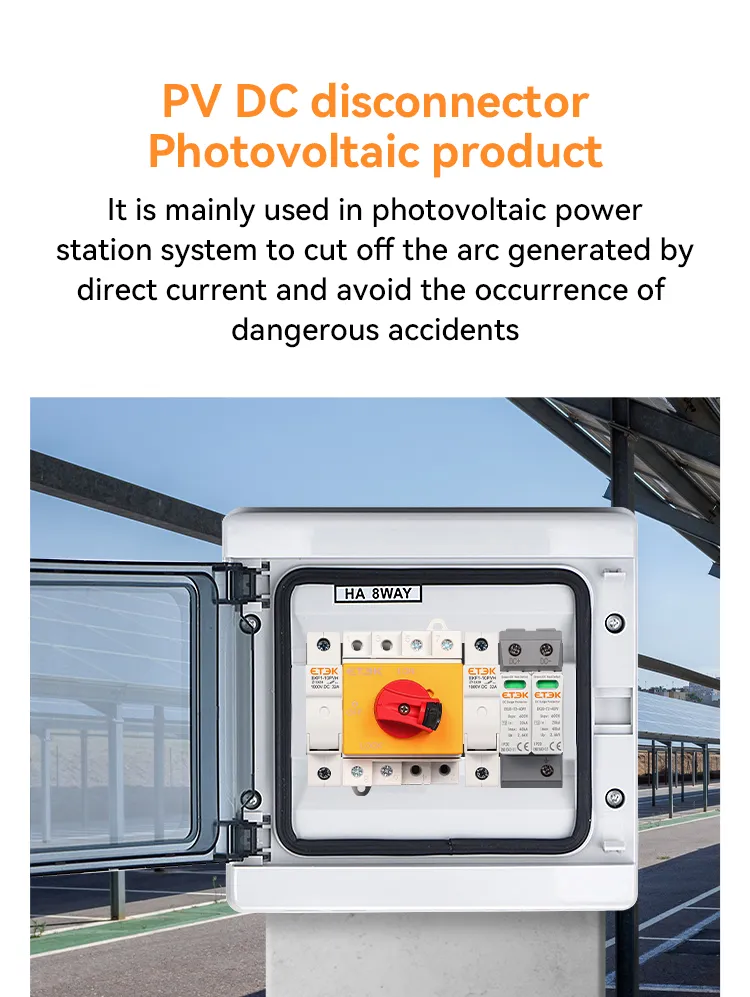

Un interruptor aislador de CC es un dispositivo de seguridad eléctrica que se desconecta manualmente de los módulos en un sistema fotovoltaico solar. En las aplicaciones fotovoltaicas, los interruptores aisladores de CC se utilizan para desconectar manualmente los paneles solares con fines de mantenimiento, instalación o reparación.
En la mayoría de las instalaciones de energía solar fotovoltaica, dos interruptores de aislamiento de CC están conectados a una sola cadena. Normalmente, un interruptor se coloca cerca de la matriz fotovoltaica y el otro cerca del extremo de CC del inversor. Esto es para asegurar que la desconexión se pueda lograr a nivel del suelo y del techo. Los aisladores de CC pueden venir en configuraciones polarizadas o no polarizadas. Los interruptores aisladores de CC polarizados vienen en configuraciones de dos, tres y cuatro polos.
Cableado paralelo, apertura más grande, cableado mucho más fácil.
Apto para módulo de caja de distribución con instalación de cerradura.
Tiempo de extinción del arco inferior a 3ms.
Diseño modular. 2 polos y 4 polos opcionales.
Cumple con la norma IEC60947-3(ed.3.2):2015, DC-PV1.
Categoría de uso DC-PV1/DC-PV2 |
Serie |
No. de cadenas |
Número de parte |
Configuración de contactos |
|||||||
500V |
600V |
700V |
800V |
900V |
1000V |
1200V |
1500V |
||||
32 |
32 |
32 |
32 |
23 |
dieciséis |
13 |
7 |
2 |
1 |
EKD6-DB32-2 |
|
58 |
58 |
58 |
45 |
23 |
dieciséis |
13 |
7 |
4 |
1 |
EKD6-DB32-2H |
|
32 |
32 |
32 |
32 |
23 |
dieciséis |
13 |
7 |
2 |
2 |
EKD6-DB32-4 |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-DB32-4S |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-DB32-4B |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-DB32-4T |
Parámetros principales |
DB32 |
|
Tensión nominal de aislamiento |
1500V |
|
Corriente térmica nominal |
32A |
|
Tensión soportada de impulso nominal |
8000V |
|
Poder nominal de cierre en cortocircuito |
2H |
1700A |
2,4 |
1000A |
|
2H |
1700A |
|
Corriente nominal de cortocircuito condicional |
5000A |
|
máx. tamaño del fusible |
80A |
|

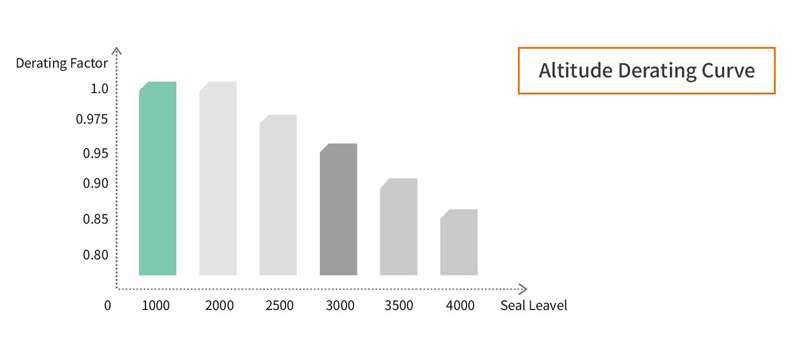

Secciones transversales máximas de cable (incl. puente) | ||
Sólido o estándar | 4-16 mm2 | |
Flexible | 4-10 mm2 | |
Flexible (+ extremo de cable multinúcleo) | 4-10 mm2 | |
Esfuerzo de torsión | ||
Par de apriete tornillos terminales M4. | Nuevo Méjico | 1.2-1.8 |
Torque de apriete tornillos pomo M3. | 0.5-0.7 | |
Activación o desactivación del par | 0.9-1.3 | |
Parametros generales | ||

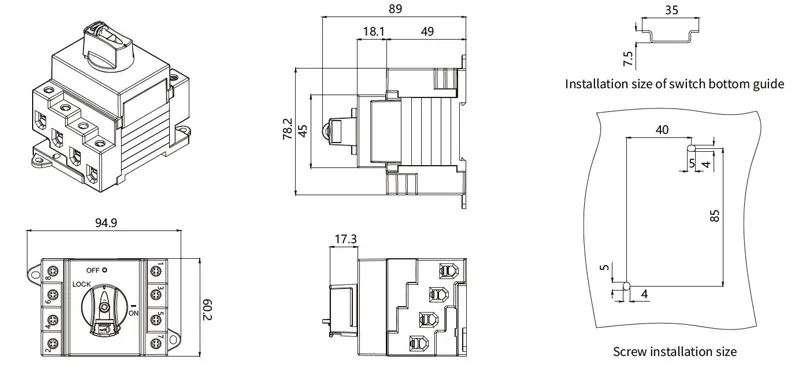

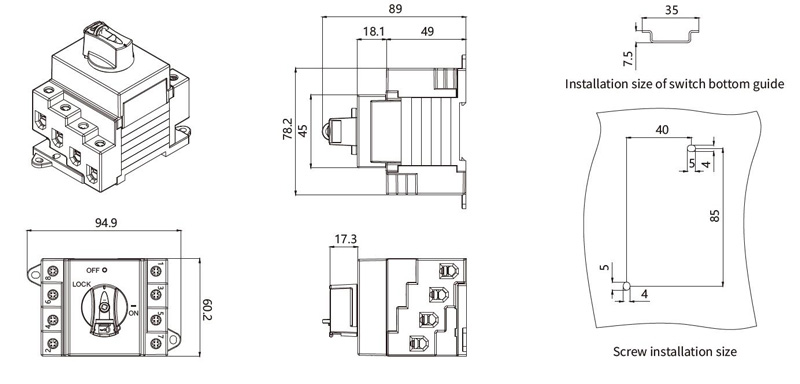

Método de montaje | Montaje de un solo orificio | |
Tipo de perilla | ||
Posiciones de los mandos | APAGADO a las 9 h, ENCENDIDO a las 12 h | |
Vida mecánica | 1000 | |
Número de polos de CC | 2 o 4 | |
Temperatura de operacion | -40 a +70 ℃ | |
Temperatura de almacenamiento | -40 a +85 ℃ | |
Grado de contaminación | 2 | |
Categoría de sobrevoltaje | tercero | |
Clasificación IP de eje y tuerca de montaje | IP66 |

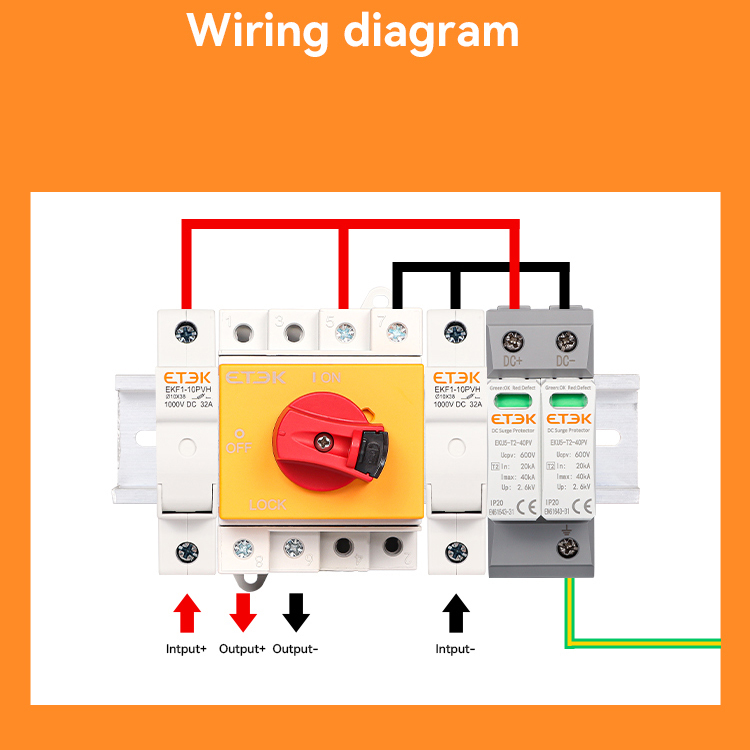

EKD6-DB32-2 | Aislador DC 2P 32A 2series /1 cuerdas Conexión de arriba a abajo PL60 * 45 mm |
EKD6-DB32-2H | Aislador de CC 4P 32A 4series /1 cuerdas Conexión de arriba a abajo PL60 * 45 mm |

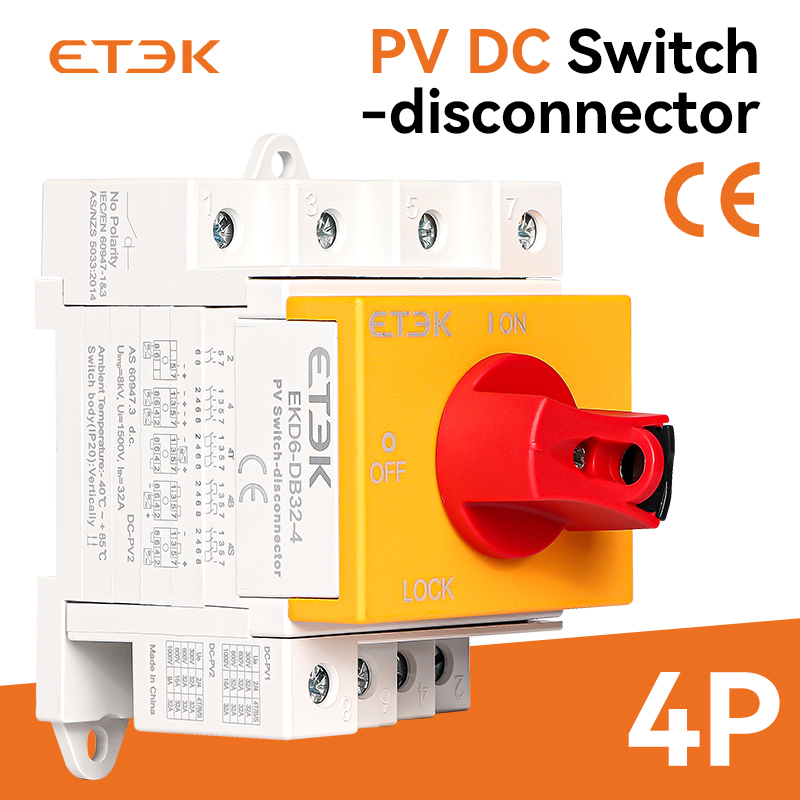

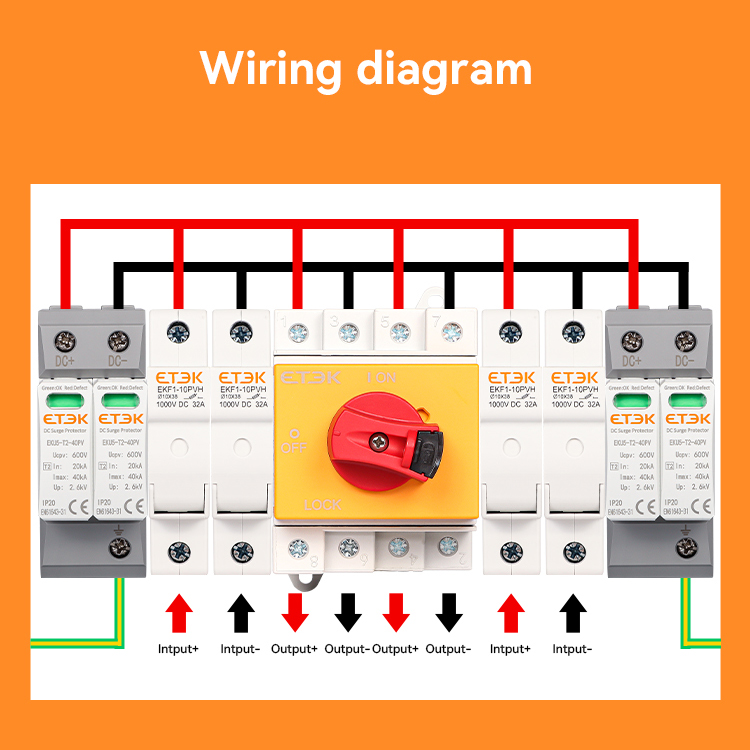

EKD6-DB32-4 | Aislador de CC 4P 32A 4series /2 cuerdas PL60*45mm |

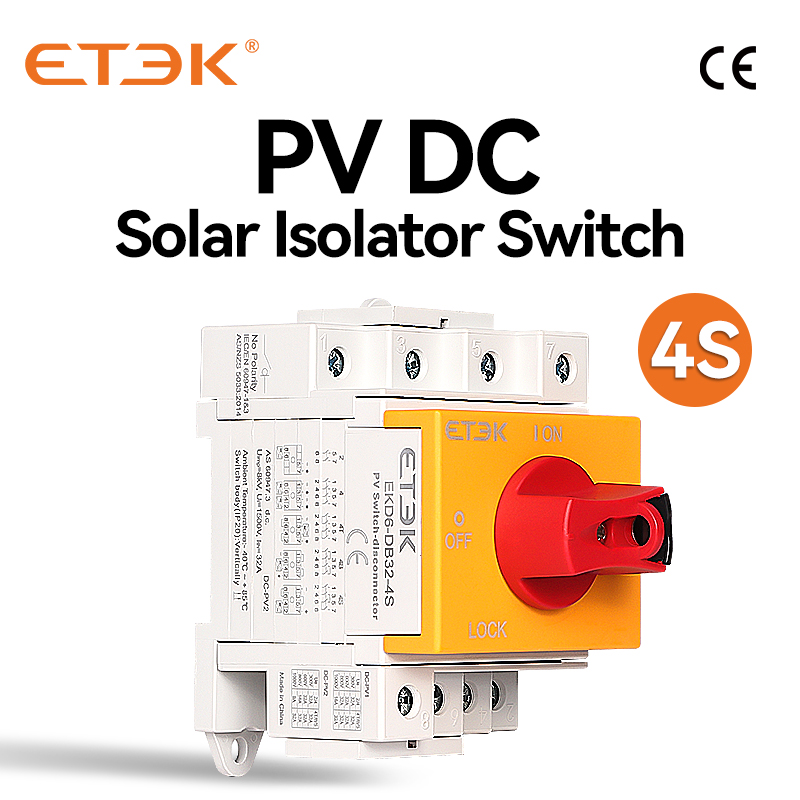

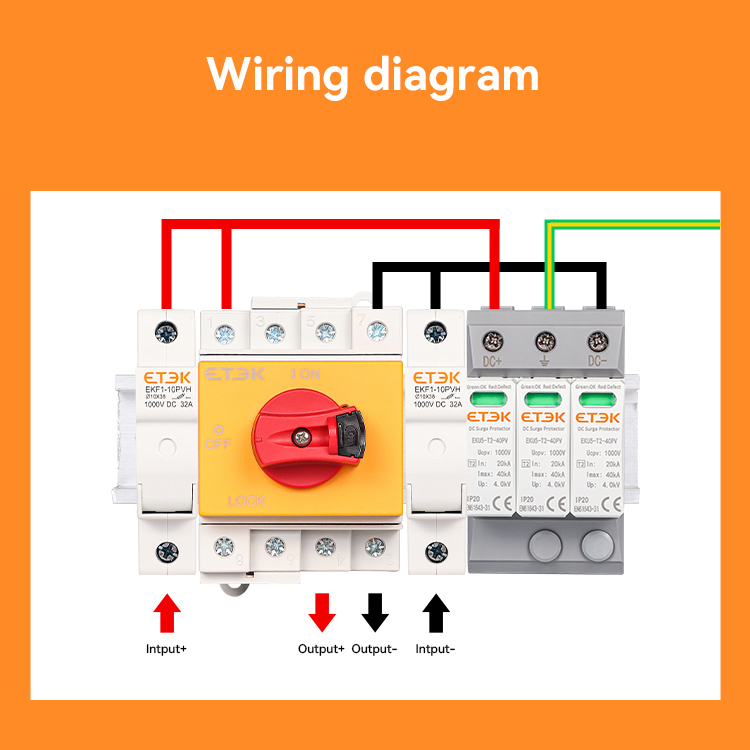

EKD6-DB32-4S | Aislador de CC 4P 32A 4series /1(3+1) cuerda Conexión de arriba a abajo PL60*45mm |
EKD6-DB32-4B | Aislador de CC 4P 32A 4series /1(2+2) cuerda Conexión inferior PL60*45mm |
EKD6-DB32-4T | Aislador de CC 4P 32A 4series /1(2+2) cuerdas Conexión superior PL60*45mm |
