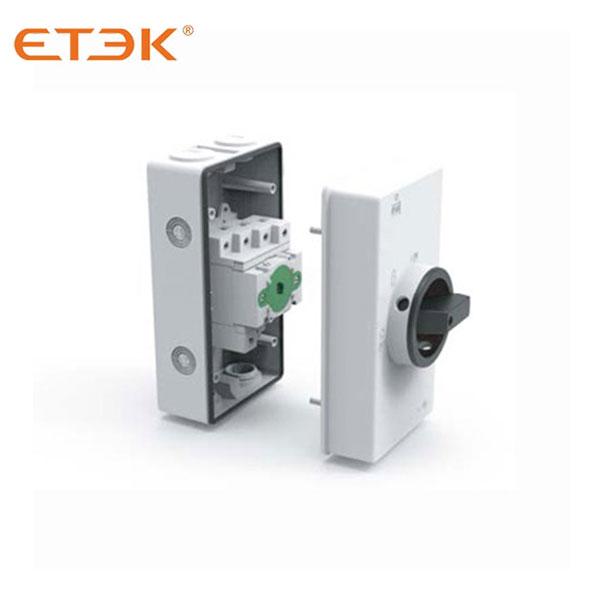

La fijación con tornillos no interfiere con el rendimiento del sellado;
Múltiples sellos mecánicos alrededor del eje garantizan la confiabilidad de un diseño a prueba de agua y humedad;
El tornillo rotativo de acero inoxidable no se oxida ni se humedece;
Interfaz de cable estándar disponible con anillos de sello;
Sellado interno en tapas superior e inferior, combinado con 2 tornillos, garantizan un grado de protección IP66;
SAFE-LOCK con tres posiciones de rotación, reduciendo el riesgo de manipulación.
El aislador es compatible con varios cables: M25, M20, M16 y M12, y con empalmes de cable a prueba de agua opcionales y empalmes MC4.
Estructura compacta, con opción de 2 o 4 polos DC;
Incorpora un mecanismo de resorte de acción de conmutación independiente del usuario para garantizar una acción de interrupción/conexión muy rápida, lo que garantiza que la desconexión de los circuitos de carga y la supresión del arco se produzcan normalmente en 5 ms.
Mecanismo de contacto autolimpiante, que reduce la pérdida de potencia y la abrasión, mejora el rendimiento de conducción, reduce la resistencia y la pérdida de energía del interruptor y prolonga el ciclo de vida de encendido y apagado.
El mecanismo de extinción de arco doble, las rampas magnéticas y de arco restringen la eficiencia del arco, especialmente los arcos de CC.
Categoría de uso DC-PV1/DC-PV2 |
Serie |
No. de cadenas |
Número de parte |
Configuración de contactos |
|||||||
500V |
600V |
700V |
800V |
900V |
1000V |
1200V |
1500V |
||||
32 |
32 |
32 |
32 |
23 |
dieciséis |
13 |
7 |
2 |
1 |
EKD6-EL32R-2 |
|
58 |
58 |
58 |
45 |
23 |
dieciséis |
13 |
7 |
4 |
1 |
EKD6-EL32R-2H |
|
32 |
32 |
32 |
32 |
23 |
dieciséis |
13 |
7 |
2 |
2 |
EKD6-EL32R-4 |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-EL32R-4S |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-EL32R-4B |
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-EL32R-4T |
Parámetros principales |
EL32R |
|
Tensión asignada de aislamiento Ui |
1500V |
|
Corriente térmica nominal Ithe |
32A |
|
Tensión soportada de impulso nominal Uimp |
8000V |
|
Poder nominal de cierre en cortocircuito Icm |
2H |
1700A |
2,4 |
1000A |
|
Corriente nominal de cortocircuito condicional Icc |
5000A |
|
máx. tamaño del fusible gL (gG) |
80A |
|
Secciones transversales máximas de cable (incl. puente) | ||
Sólido o estándar | mm2 | 4-16 |
Flexible | 4-10 | |
Flexible (+ extremo de cable multinúcleo) | 4-10 | |
Esfuerzo de torsión | ||
Par de apriete tornillos terminales M4. | Nuevo Méjico | 1.2-1.8 |
Par de apriete de los tornillos de montaje del panel ST4.2 (acero inoxidable 304) | 1.5-2.0 | |
Torque de apriete tornillos perilla M3 | 0.5-0.7 | |
Activación o desactivación del par | 0.9-1.3 |

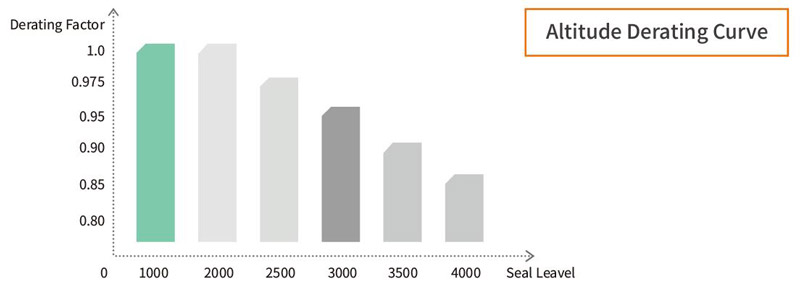

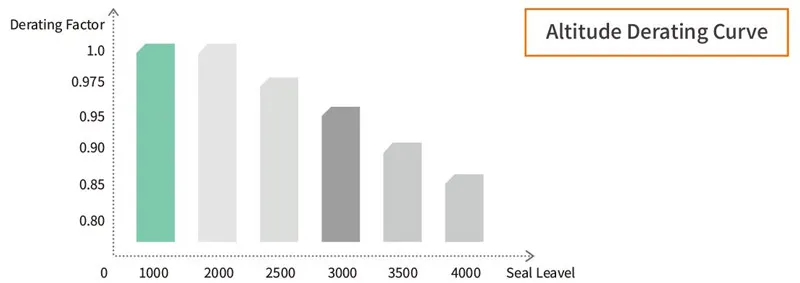

Parametros generales
|
|||||
Método de montaje |
Instalación mural o atornillada |
||||
Tipo de perilla |
C |
||||
Posiciones de los mandos |
APAGADO a las 9 h, ENCENDIDO a las 12 h |
||||
Vida mecánica |
10000 |
||||
Número de polos de CC |
2 o 4 |
||||
Distancia de contactos (por polo) |
8 |
||||
Temperatura de operacion |
-40 a +70 ℃ |
||||
Temperatura de almacenamiento |
-40 a +85 ℃ |
||||
Grado de contaminación |
2 |
||||
Categoría de sobrevoltaje |
tercero |
||||
Clasificación IP de eje y tuerca de montaje |
IP66 |

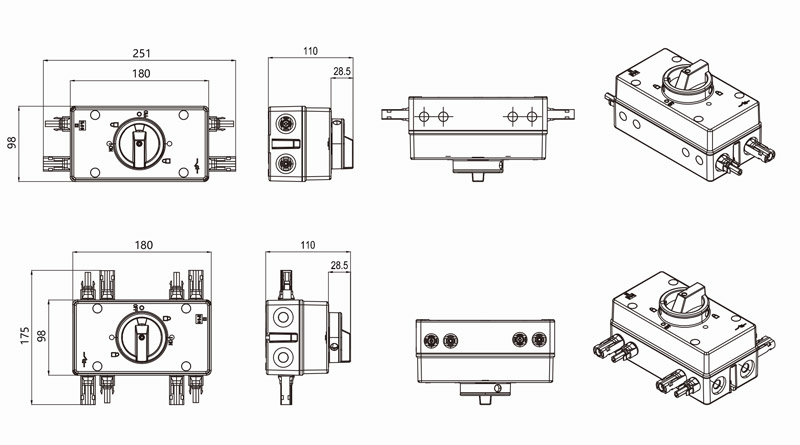

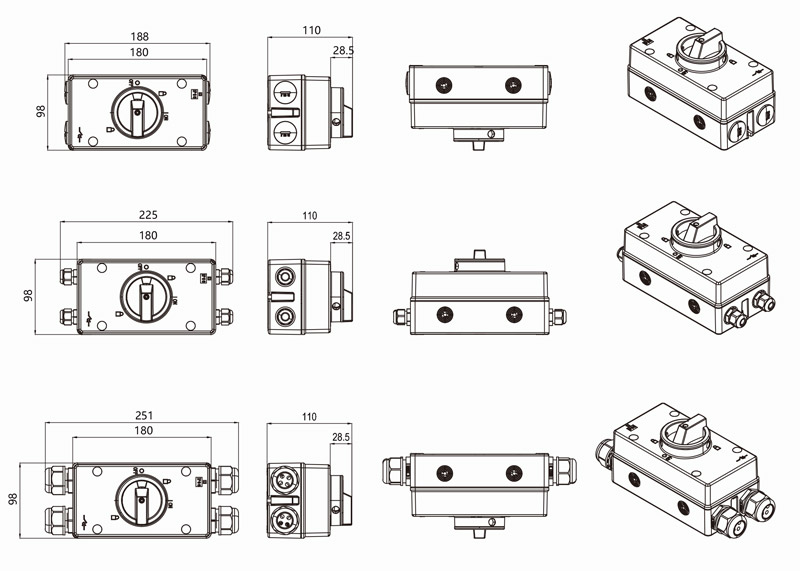

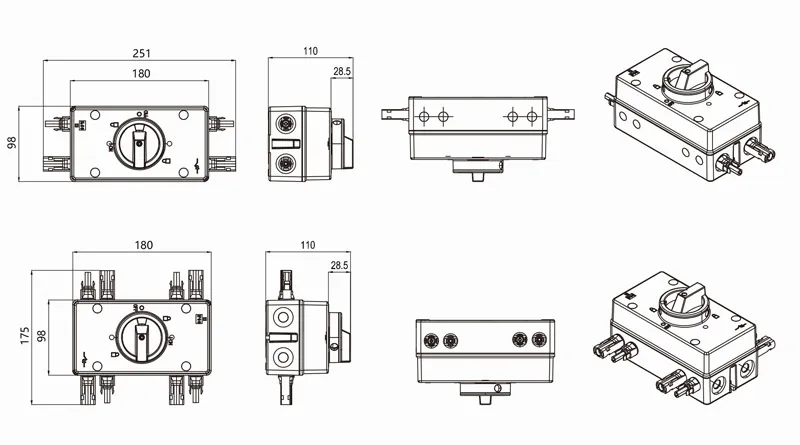

Tipos |
|||||
Especificaciones |
Tapa impermeable M25 |
Prensaestopas M25 |
Prensaestopas M16 |
2MC4/H4 (opcional) |
4MC4/H4 (opcional) |
Cuerdas independientes |
1 o 2 |
1 o 2 |
1 |
1 |
1 |
Recomendar tipos |
TODOS |
TODOS |
2/2H/4S/4T/4B |
2/2H/4S/4T/4B |
4 |
Numero de referencia. | Especificación |
EKD6-EL32R-2 | Aislador DC Con caja IP65 2P 32A 2series /1cadenas Conexión de arriba a abajo |
EKD6-EL32R-2H | Aislador DC Con caja IP65 4P 32A 4series /1cadenas Conexión de arriba a abajo |
EKD6-EL32R-4 | Aislador DC Con caja IP65 4P 32A 4series /2 cuerdas |
EKD6-EL32R-4S | Aislador DC Con caja IP65 4P 32A 4series /1(3+1) cadena Conexión de arriba a abajo |
EKD6-EL32R-4B | Aislador DC Con caja IP65 4P 32A 4series /1(2+2) cadena Conexión inferior |
EKD6-EL32R-4T | Aislador DC Con caja IP65 4P 32A 4series /1(2+2) cadena Conexión superior |
