Interruptores seccionadores de red de doble tornillo ETD1-125M

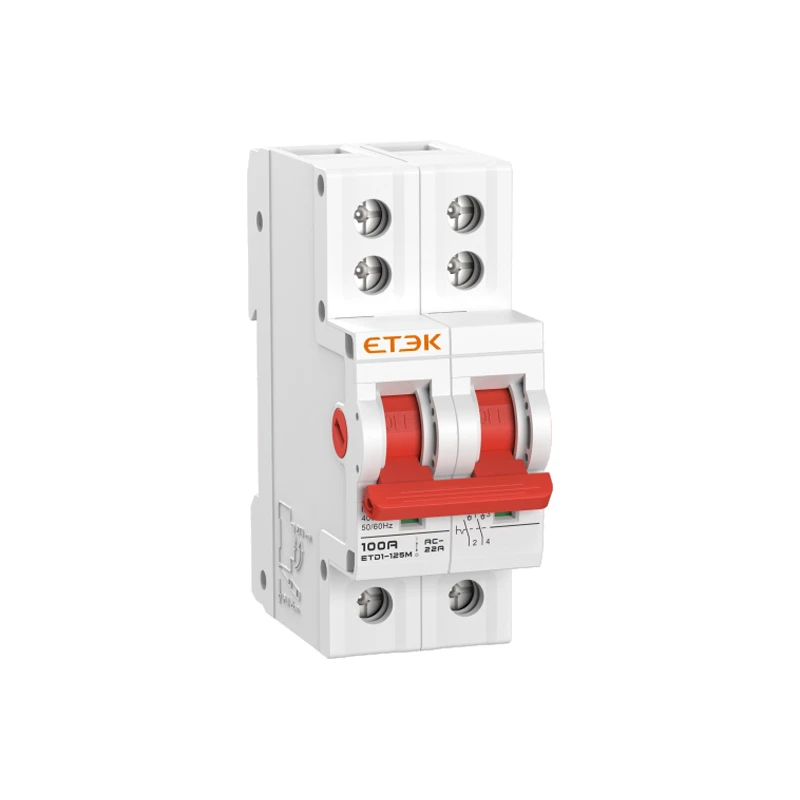

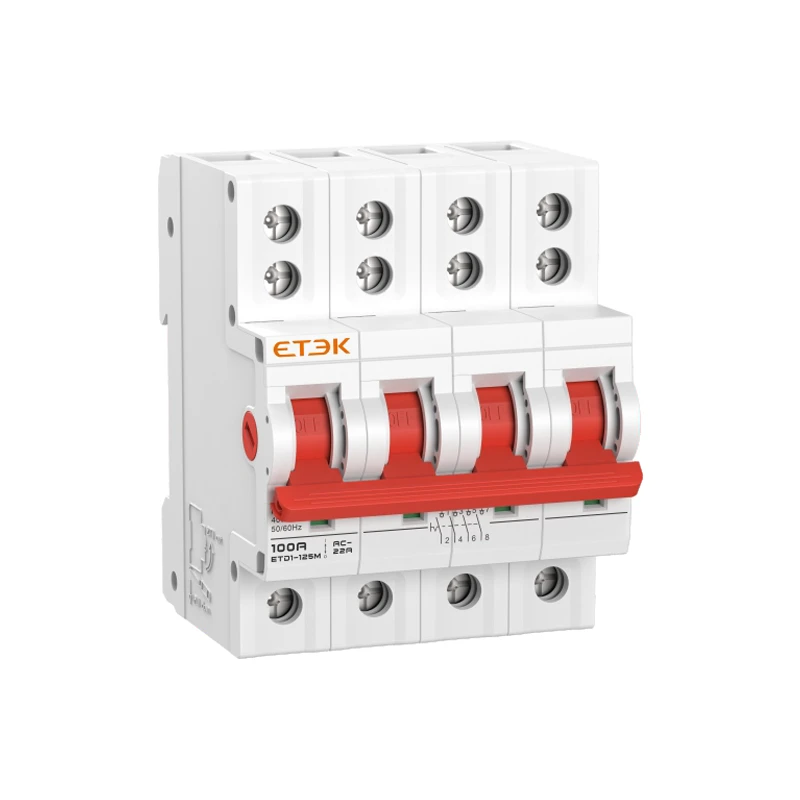

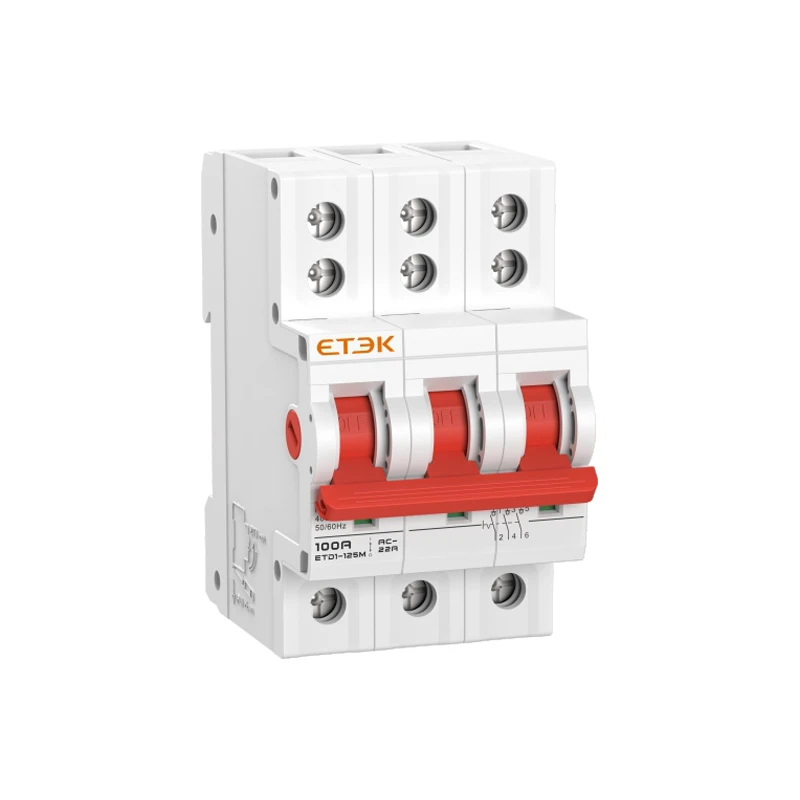

ETD1-125M – Terminales de tornillo dobles en el lado de la carga para una mayor seguridad de las conexiones de salida.

Conforme a la norma IEC 60947-3, la serie ofrece corrientes nominales de hasta 125 A y está disponible en configuraciones de 1P, 2P, 3P y 4P, lo que la convierte en una solución versátil para una amplia gama de sistemas de distribución de baja tensión.

Intensidades nominales: de 25 A a 125 A
Polos: 1P, 2P, 3P, 4P
Categoría de utilización: AC-22A
Terminales de doble tornillo en el lado de la carga

¡Consulte ahora

Características del producto

Protección IP20:
Bornes de conexión con protección contra el contacto accidental de los dedos.

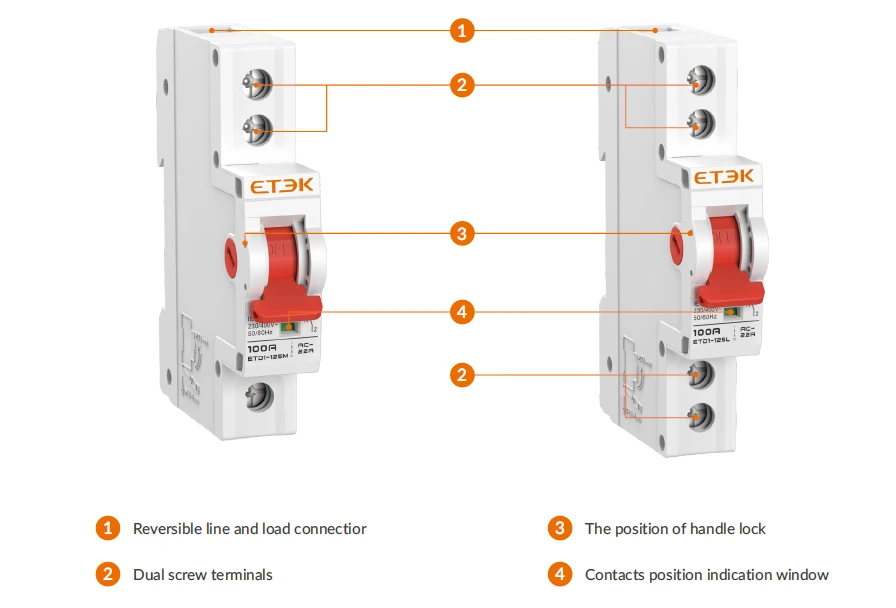

Bornes de doble tornillo:
Los bornes de doble tornillo garantizan la máxima fiabilidad en la sujeción de los conductores.
Estándar:
IEC 60947-3: Aparamenta de baja tensión. Parte 3.
Indicación de la posición de los contactos:
Reconocimiento fiable del estado de conmutación mediante un indicador de posición rojo/verde.
Conforme a la Directiva RoHS:
ETEK utiliza materiales de carcasa de última generación respetuosos con el medio ambiente. Gracias a la última generación de termoplásticos sin halógenos para interruptores seccionadores, ahora es posible reciclar completamente el interruptor seccionador, lo que reduce la contaminación ambiental. Toda la gama de dispositivos de protección de circuitos de la serie T cumple con las normas RoHS.

Consejos sobre el producto

Esquema de cableado

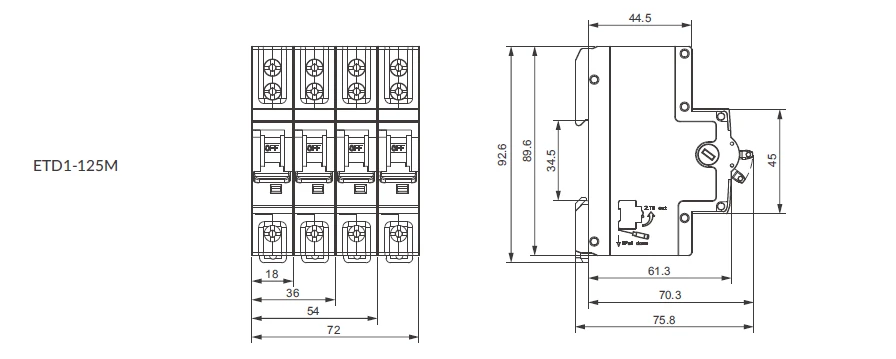

Dimensiones (mm)

Datos técnicos

Datos técnicos
Modelo		ETD1-125M
Configuración de terminales	Terminales del lado de línea	Tornillo único
	Terminales del lado de carga	Tornillo doble
Norma		IEC/EN 60947-3
Método de funcionamiento		Funcionamiento manual dependiente
N.º de polos		1P, 2P, 3P, 4P
Tensión de aislamiento (Ui)		500 V
Tensión nominal (Ue)		220/230/240 V y 380/400/415 V para 1P
		380/400/415 V para 2P/3P/4P
Frecuencia nominal		50/60 Hz
Corrientes nominales (In)		25, 32, 40, 50, 63, 80, 100, 125 A
Categoría de utilización		AC-22A
Corriente de resistencia de corta duración (Icw)		2500 A/1 s
Capacidad nominal de cierre en cortocircuito (Icm)		3550 A
Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs)		6 kV
Tensión de prueba dieléctrica		2 kV (50/60 Hz, 1 min.)
Resistencia al fuego (prueba del hilo incandescente)		960 ± 15 °C (carcasa)
		650 ± 10 °C (asa)
Vida eléctrica		2000 ciclos
Vida útil mecánica		10 000 ciclos
Indicador de posición de contacto		verde OFF/ rojo ON
Grado de protección		IP20 para la cubierta frontal
Temperatura ambiente		-5 ℃~+40 ℃
Temperatura de almacenamiento		-25 ℃ a +70 ℃
Tipo de conexión de terminales		Cable/Barra colectora de tipo pin
Tamaño máximo del terminal para el cable		35 mm² flexible/50 mm² rígido
Par de apriete máx.		3,5 N.m
Instalación		Montaje en carril DIN de 35 mm
Método de entrada		Bidireccional

Categorías de utilización para aparatos de conmutación de baja tensión según la norma IEC 60947-3
Corriente	Categorías de utilización		Aplicación típica
Corriente	Categoría A	Categoría B	Aplicación típica
CA	CA-20A	CA-20B	Conexión y desconexión en condiciones de carga nula
	CA-21A	CA-21B	Conmutación de cargas resistivas, incluidas sobrecargas moderadas
	AC-22A	AC-22B	Conmutación de cargas mixtas resistivas e inductivas, incluidas sobrecargas moderadas
	AC-23A	AC-23B	Conmutación de cargas de motor u otras cargas altamente inductivas
	AC-23Ae	AC-23Be	Conmutación de cargas de motor con corrientes de rotor bloqueado más elevadas
CC	CC-20A	CC-20B	Conexión y desconexión en condiciones de carga nula
	DC-21A	DC-21B	Conmutación de cargas resistivas, incluidas sobrecargas moderadas
	DC-22A	DC-22B	Conmutación de cargas mixtas resistivas e inductivas, incluidas sobrecargas moderadas (p. ej., motores en derivación)
	DC-23A	DC-23B	Conmutación de cargas altamente inductivas (p. ej., motores en serie)

Capacidad de cableado
Corriente nominal In (A)	Sección transversal s (mm²)	Par de apriete (N·m)
25	4	3.5
32	6	3.5
40	10	3.5
50	10	3.5
63	16	3.5
80	35	3.5
100	35	3.5
125	50	3.5
