Interruptor aislador

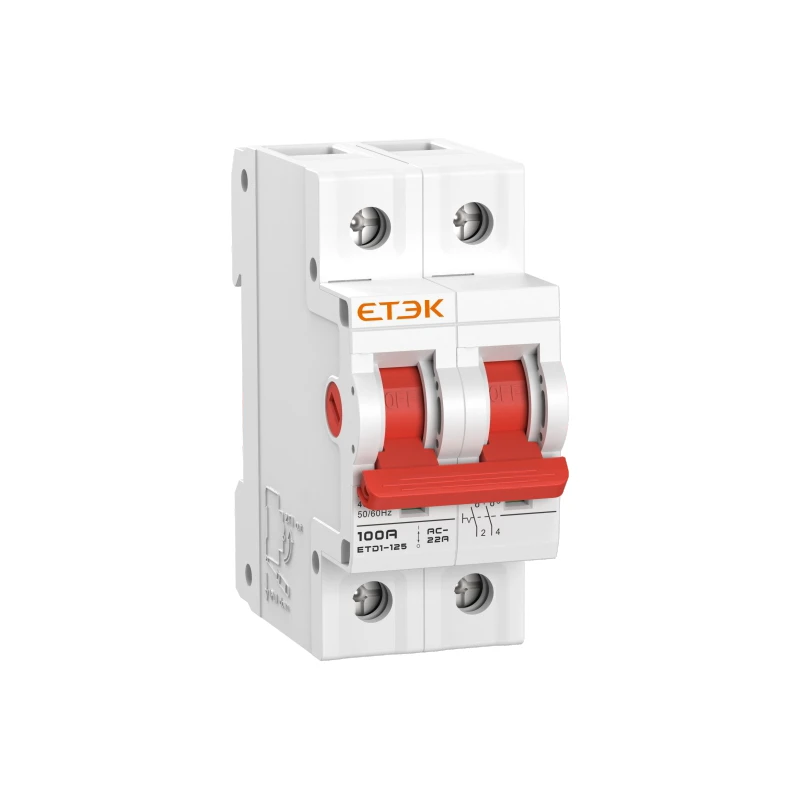

Los seccionadores ETD1-125, diseñados para circuitos de hasta 125 A, son interruptores seccionadores de accionamiento manual capaces de conectar, conducir y cortar la corriente en condiciones normales del circuito, al tiempo que mantienen la capacidad de resistencia a la corriente de cortocircuito durante los tiempos especificados.

Estos dispositivos garantizan la desenergización segura del circuito para operaciones de mantenimiento y servicio, y sirven como interruptor principal fiable para armarios, cuadros de distribución o unidades de consumo.

Intensidades nominales: de 25 A a 125 A

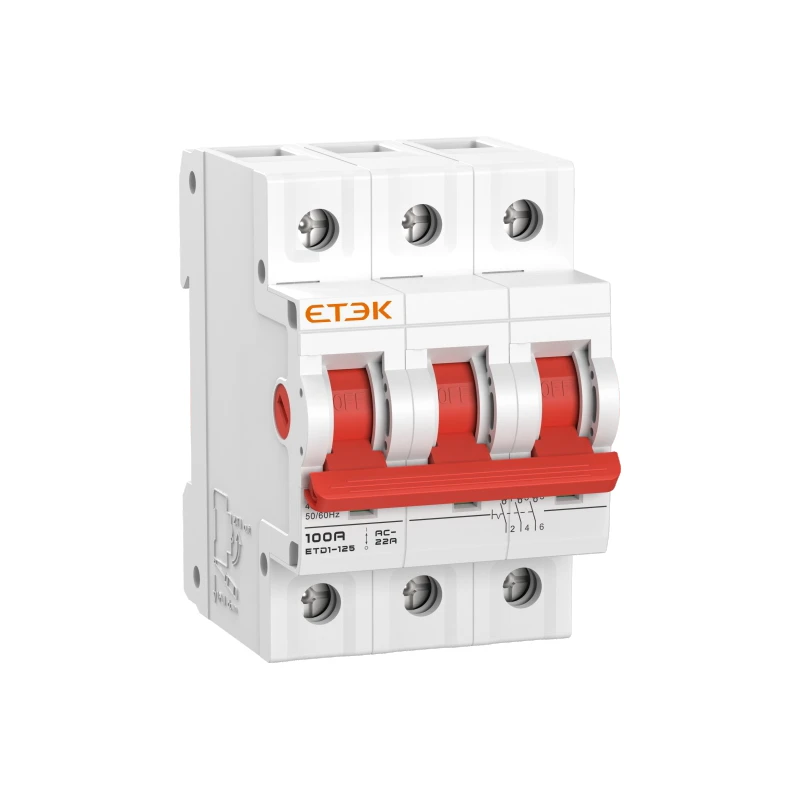

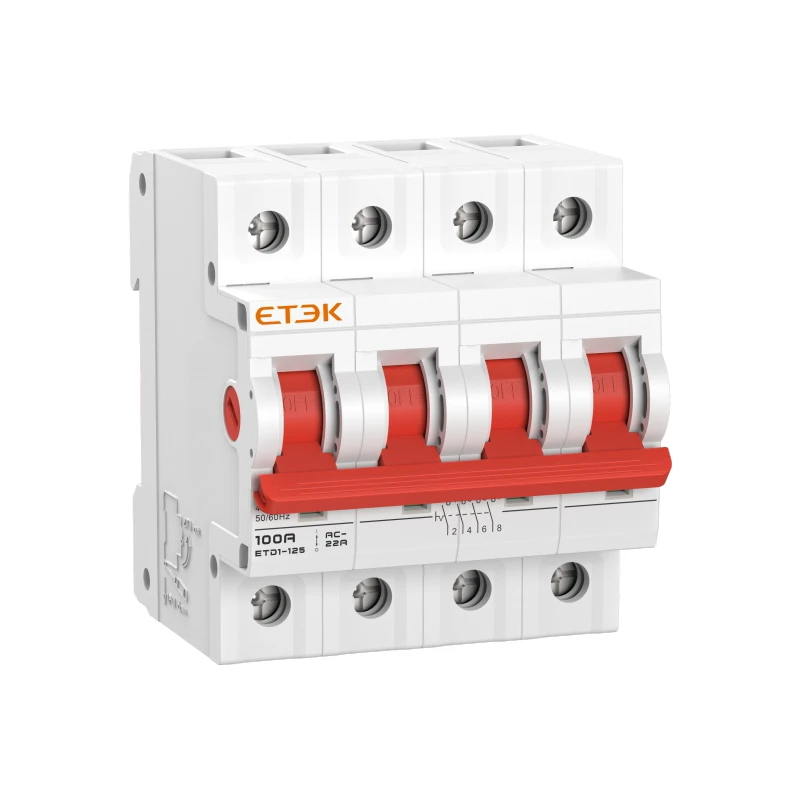

Polos: 1P, 2P, 3P, 4P
Categoría de utilización: AC-22A
Terminales estándar de un solo tornillo

¡Consulte ahora

Características del producto

Protección IP20:
Bornes de conexión con protección contra el contacto accidental de los dedos.
Norma:
IEC 60947-3: Aparamenta de baja tensión. Parte 3.
Indicación de la posición de los contactos:
Reconocimiento fiable del estado de conmutación mediante un indicador de posición rojo/verde.
Conforme a la Directiva RoHS:
ETEK utiliza materiales de carcasa de última generación respetuosos con el medio ambiente. Gracias a la última generación de termoplásticos sin halógenos para interruptores seccionadores, ahora es posible reciclar completamente el interruptor seccionador, lo que reduce la contaminación ambiental. Toda la gama de dispositivos de protección de circuitos de la serie T cumple con las normas RoHS.

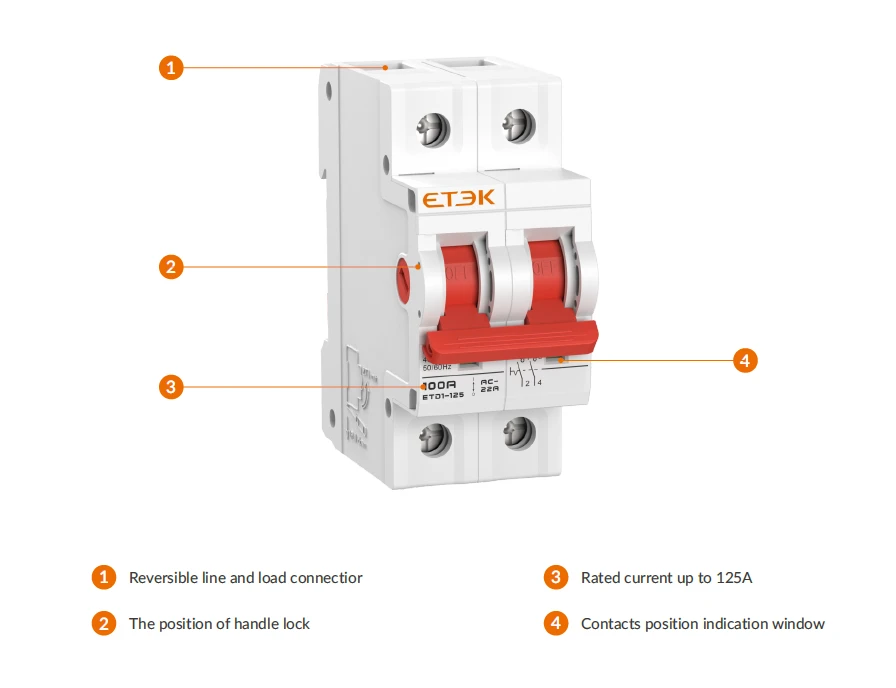

Consejos sobre el producto

Esquema de cableado

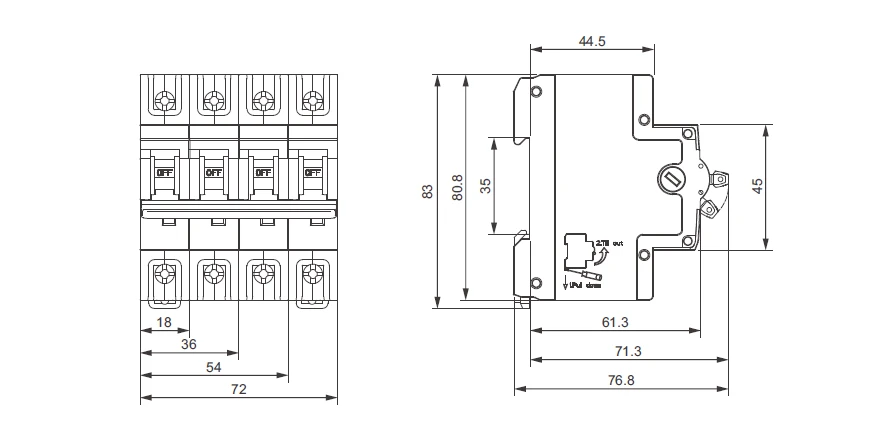

Dimensiones (mm)

Datos técnicos

Datos técnicos
Norma	IEC/EN 60947-3
Modo de funcionamiento	Funcionamiento manual dependiente
N.º de polos	1P, 2P, 3P, 4P
Tensión de aislamiento (Ui)	500 V
Tensión nominal (Ue)	220/230/240 V y 380/400/415 V para 1P
Tensión nominal (Ue)	380/400/415 V para 2P/3P/4P
Frecuencia nominal	50/60 Hz
Corrientes nominales (In)	25, 32, 40, 50, 63, 80, 100, 125 A
Categoría de utilización	AC-22A
Corriente de resistencia de corta duración (Icw)	2500 A/1 s
Capacidad nominal de cierre en cortocircuito (Icm)	3550 A
Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs)	6 kV
Tensión de prueba dieléctrica	2 kV (50/60 Hz, 1 min.)
Resistencia al fuego (prueba del hilo incandescente)	960 ± 15 °C (carcasa)
Resistencia al fuego (prueba del hilo incandescente)	650 ± 10 °C (asa)
Vida eléctrica	2000 ciclos
Vida mecánica	10 000 ciclos
Indicador de posición de contacto	verde OFF/ rojo ON
Grado de protección	IP20 para la cubierta frontal
Temperatura ambiente	-5 °C a +40 °C
Temperatura de almacenamiento	-25°C~+70°C
Tipo de conexión de los terminales	Cable/Barra colectora con clavijas
Sección máxima del cable para los terminales	35 mm² flexible/50 mm² rígido
Par de apriete máx.	3,5 N.m
Instalación	Montaje en carril DIN de 35 mm
Método de entrada	Bidireccional

Categorías de utilización de aparatos de conmutación de baja tensión según la norma IEC 60947-3
Corriente	Categorías de utilización		Aplicación típica
Corriente	Categoría A	Categoría B	Aplicación típica
CA	CA-20A	CA-20B	Conexión y desconexión en condiciones de carga nula
	CA-21A	CA-21B	Conmutación de cargas resistivas, incluidas sobrecargas moderadas
	CA-22A	CA-22B	Conmutación de cargas mixtas resistivas e inductivas, incluidas sobrecargas moderadas
	AC-23A	AC-23B	Conmutación de cargas de motor u otras cargas altamente inductivas
	AC-23Ae	AC-23Be	Conmutación de cargas de motor con corrientes de rotor bloqueado más elevadas
CC	CC-20A	CC-20B	Conexión y desconexión en condiciones de carga nula
	CC-21A	CC-21B	Conmutación de cargas resistivas, incluidas sobrecargas moderadas
	DC-22A	DC-22B	Conmutación de cargas mixtas resistivas e inductivas, incluidas sobrecargas moderadas (p. ej., motores en derivación)
	DC-23A	DC-23B	Conmutación de cargas altamente inductivas (p. ej., motores en serie)

Capacidad de cableado
Corriente nominal In (A)	Sección transversal s (mm²)	Par de apriete (N·m)
25	4	3.5
32	6	3.5
40	10	3.5
50	10	3.5
63	16	3.5
80	35	3.5
100	35	3.5
125	50	3.5
