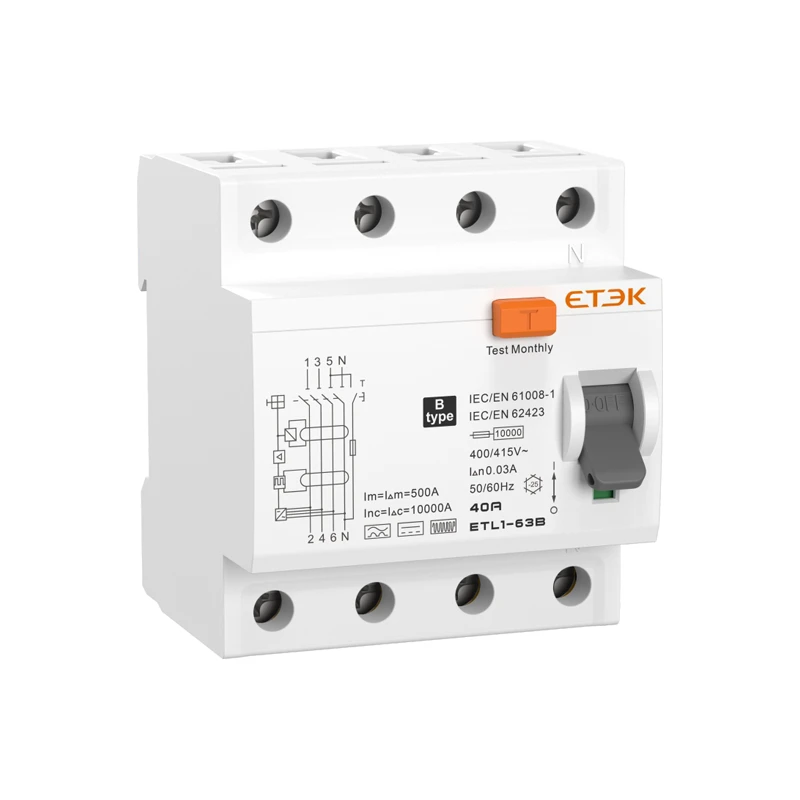

Disyuntor de corriente residual de 10 kA

Interruptor diferencial (RCCB) ETL1-63B de tipo B, apto para redes eléctricas de 230/240 V (1P+N) o 400/415 V (3P+N), con una corriente nominal de hasta 63 A. Diseñado para detectar corrientes de fuga de CA, corrientes de fuga de CC pulsantes, corrientes de fuga de CC continuas, corrientes de fuga de forma de onda compuesta y corrientes de fuga de alta frecuencia de hasta 1 kHz.

Cuando se produce una descarga eléctrica en personas o la corriente de fuga del circuito supera los valores especificados, el interruptor desconecta instantáneamente la fuente de alimentación defectuosa para proteger al personal y a los equipos eléctricos. También puede utilizarse para operaciones de conmutación de circuitos poco frecuentes en condiciones normales.

Capacidad de corte: 10 kA
Intensidades nominales: de 16 A a 63 A
Detección de corriente residual de tipo B
Sensibilidad: 30, 100, 300 mA

¡Consulte ahora

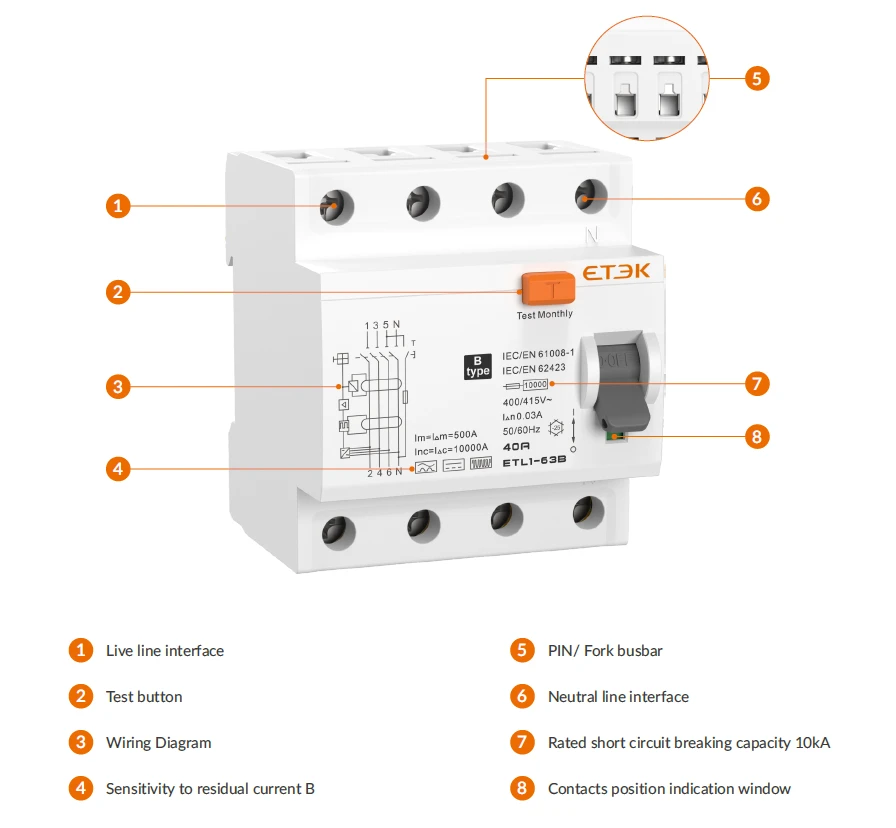

Características del producto

Tensión: Sistemas de 240/415 V CA (50/60 Hz)
Rango de corriente: De 16 A a 63 A
Corriente residual nominal: 30, 100, 300 mA
Capacidad de corte: Opciones de 10 kA
Protege contra fallos por fuga
Tipo electromagnético
Tipo B
Capacidad de cableado bidireccional
Indicación de posición de los contactos
RCCB conforme a IEC/EN 61008-1, IEC/EN 62423

Consejos sobre el producto

Esquema de cableado

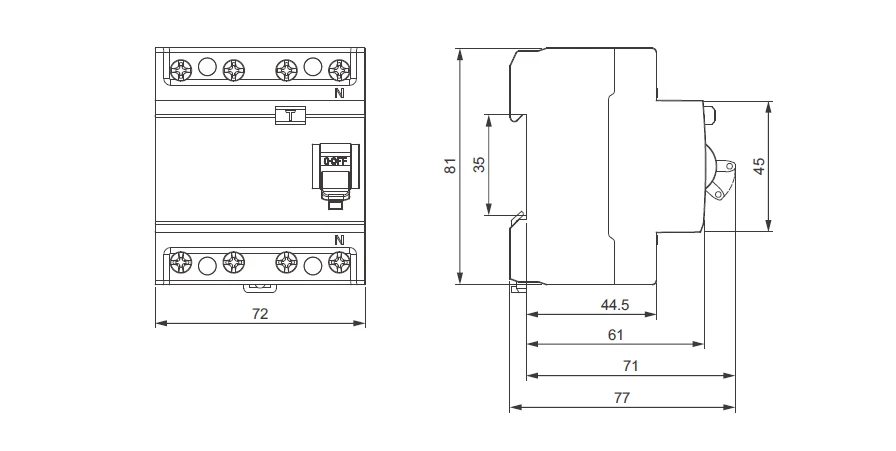

Dimensiones (mm)

Datos técnicos

Datos técnicos
Norma	IEC/EN 61008-1, IEC/EN 62423
Protección	Fallo a tierra
Tipo de disparo	Tipo electromagnético
Tipo de corriente residual	Tipo B: corriente residual de CA, corriente continua pulsante y continua, alta frecuencia (≤1 kHz)
Característica temporal	Insensibilidad
N.º de polos	1P+N, 3P+N, polo N a la derecha
Tensión de aislamiento (Ui)	500 V
Tensión nominal (Ue)	1P+N: 230/240 V~; 3P+N: 400/415 V~
Corrientes nominales (In)	16, 25, 32, 40, 63 A
Corrientes de sensibilidad nominales (I△n)	30, 100, 300 mA
Tiempo de desconexión por corriente residual (I△n)	≤0,1 s
Capacidad nominal de conexión y desconexión residual (I△m)	500 A (In ≤ 50 A)
Capacidad nominal de conexión y desconexión residual (I△m)	10 ln(In > 50 A)
Frecuencia nominal	50/60 Hz
Capacidad nominal de cortocircuito (lcn)	10 kA
Corriente residual de cortocircuito condicional nominal (I△c)	10 kA
Tensión de impulso nominal (Uimp) (1,2/50 μs)	4 kV
Tensión de prueba dieléctrica	2 kV (50/60 Hz, 1 min.)
Resistencia al fuego (prueba del hilo incandescente)	960 ± 15 ℃ (carcasa)
Resistencia al fuego (prueba del hilo incandescente)	650 ± 10 ℃ (maneta)
Vida eléctrica	2000 ciclos
Vida útil mecánica	4.000 ciclos
Indicador de posición de contacto	verde OFF/rojo ON
Grado de protección	IP20
Temperatura ambiente	-25 ℃ a +40 ℃
Temperatura de almacenamiento	-30 ℃ a +70 ℃
Tipo de conexión de terminales	Barra colectora de tipo cable/pin/horquilla
Tamaño máximo de los terminales para cable	16 mm² flexible/25 mm² rígido
Par de apriete máximo	2,5 N·m
Instalación	Montaje en carril DIN de 35 mm
Método de entrada	Bidireccional
