New Zealand (English)Protección del circuito principal en sistemas de distribución residenciales
Language

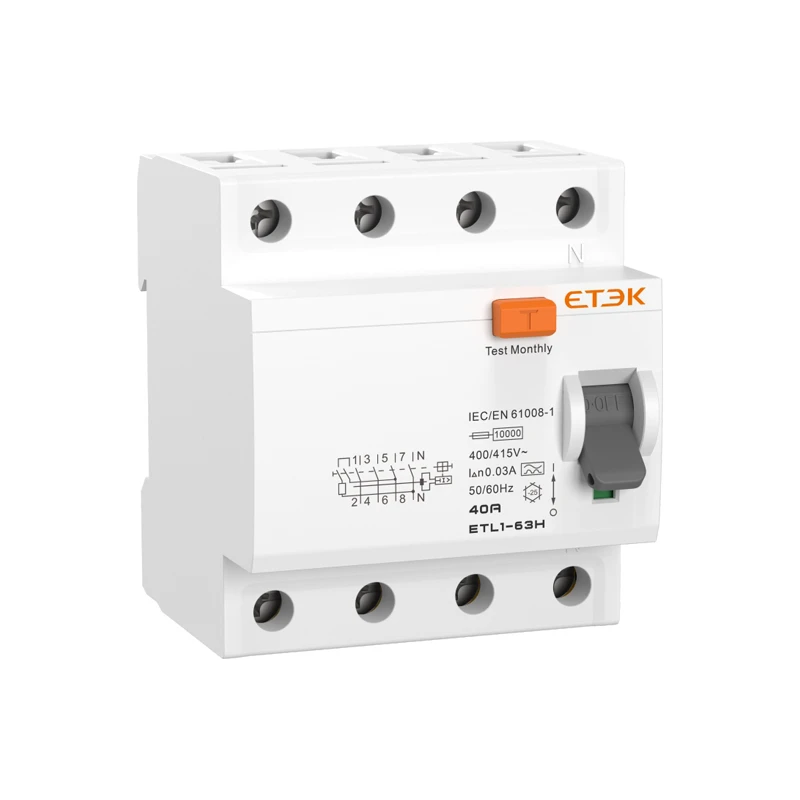

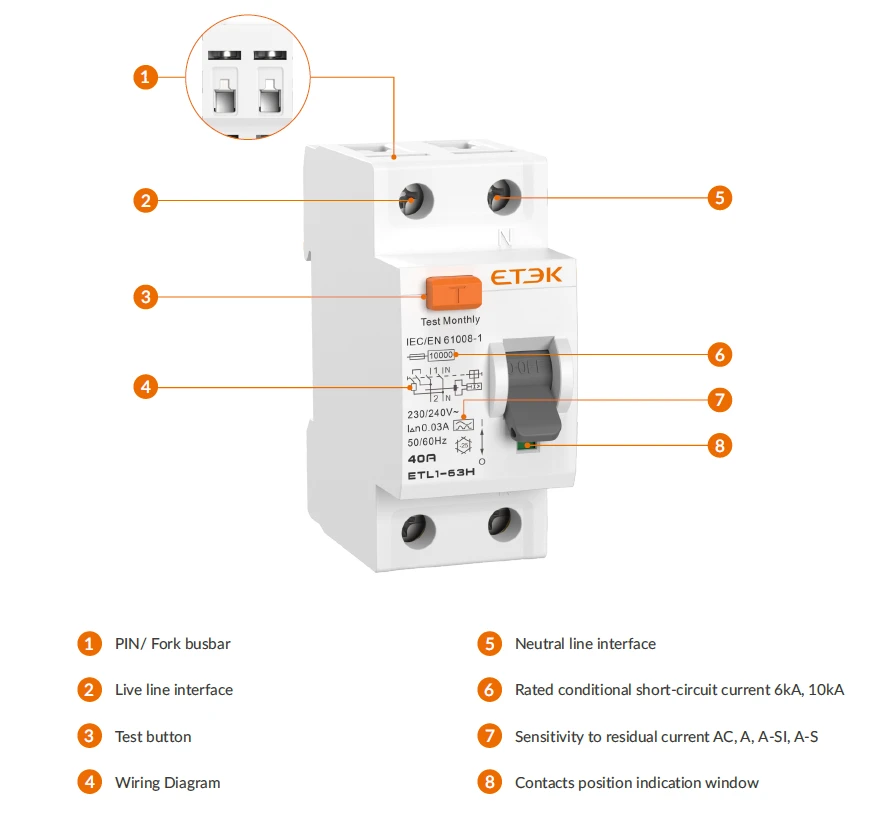

El interruptor diferencial (RCCB) ETL1-63 ofrece una protección fiable contra las corrientes de fuga eléctrica, lo que reduce significativamente el riesgo de descarga eléctrica provocada por contacto indirecto. Diseñado para ofrecer versatilidad, es compatible tanto con sistemas de alimentación monofásicos (240 V, 1P+N) como trifásicos (415 V, 3P+N), con una capacidad de corriente nominal de hasta 63 A. Esto garantiza un rendimiento fiable para una amplia gama de aplicaciones en entornos residenciales, comerciales e industriales.
| Datos técnicos | |
| Norma | IEC/EN 61008-1 |
| Protección | Fallo a tierra |
| Tipo de disparo | Tipo electromagnético |
| Tipo de corriente residual | CA, A, A-SI, A-S |
| Tiempo de desconexión en lΔn | CA, tipo A sin retardo: ≤100 ms |
| Retardo A-SI: 10-300 ms | |
| Retardo A-S: 130-500 ms | |
| N.º de polos | 1P+N, 3P+N, polo N a la derecha |
| Tensión de aislamiento (Ui) | 500 V |
| Tensión nominal (Ue) | 1P+N: 230/240 V~; 3P+N: 400/415 V~ |
| Corrientes nominales (In) | 16, 25, 32, 40, 63 A |
| Corrientes nominales de sensibilidad (IΔn) | 10 mA (solo para 1P+N 16 A, 25 A) |
| 30, 100, 300 mA | |
| Capacidad nominal de cierre y apertura residual (IΔm) | 500 A (In ≤ 50 A) |
| 10 pulgadas (In > 50 A) | |
| Frecuencia nominal | 50/60 Hz |
| Corriente nominal de cortocircuito condicional (Inc=IΔc) | ETL1-63: 6 kA |
| ETL1-63H: 10 kA | |
| Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs) | 4 kV |
| Tensión de prueba dieléctrica | 2 kV (50/60 Hz, 1 min.) |
| Resistencia al fuego (ensayo de alambre incandescente) | 960 ± 15 ℃ (carcasa) |
| 650 ± 10 ℃ (asa) | |
| Vida eléctrica | 2000 ciclos |
| Vida mecánica | 4000 ciclos |
| Indicador de posición de contacto | verde OFF/rojo ON |
| Grado de protección | IP20 |
| Temperatura ambiente | -25 ℃ ~ +40 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ +70 ℃ |
| Tipo de conexión de terminales | Cable/ tipo de clavija/ barra colectora tipo horquilla |
| Sección máxima del cable | 16 mm² flexible/25 mm² rígido |
| Par de apriete máximo | 2,5 N·m |
| Instalación | Montaje en carril DIN de 35 mm |
| Método de entrada | Bidireccional |
