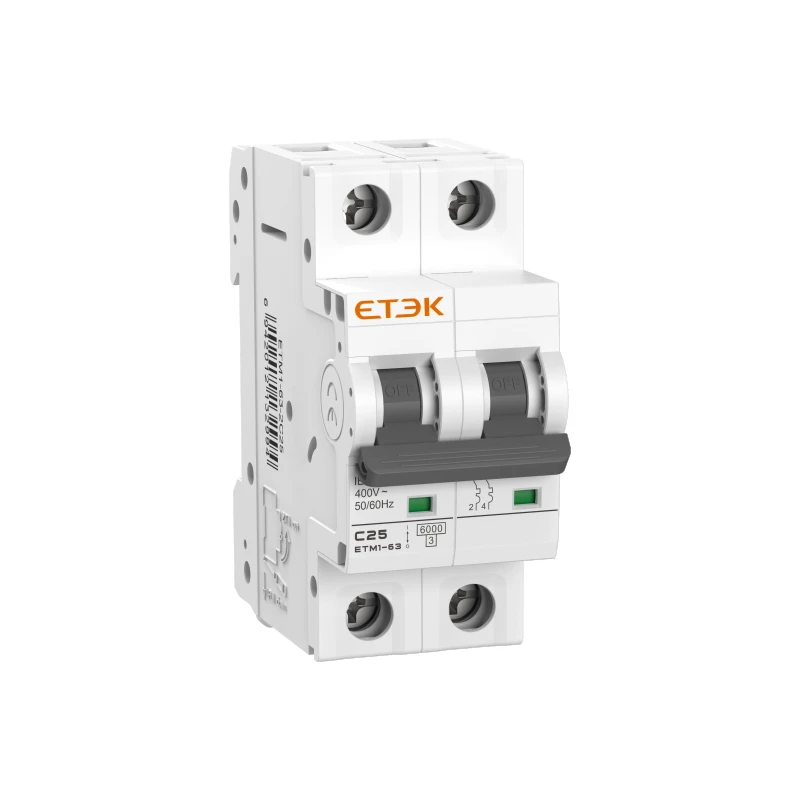

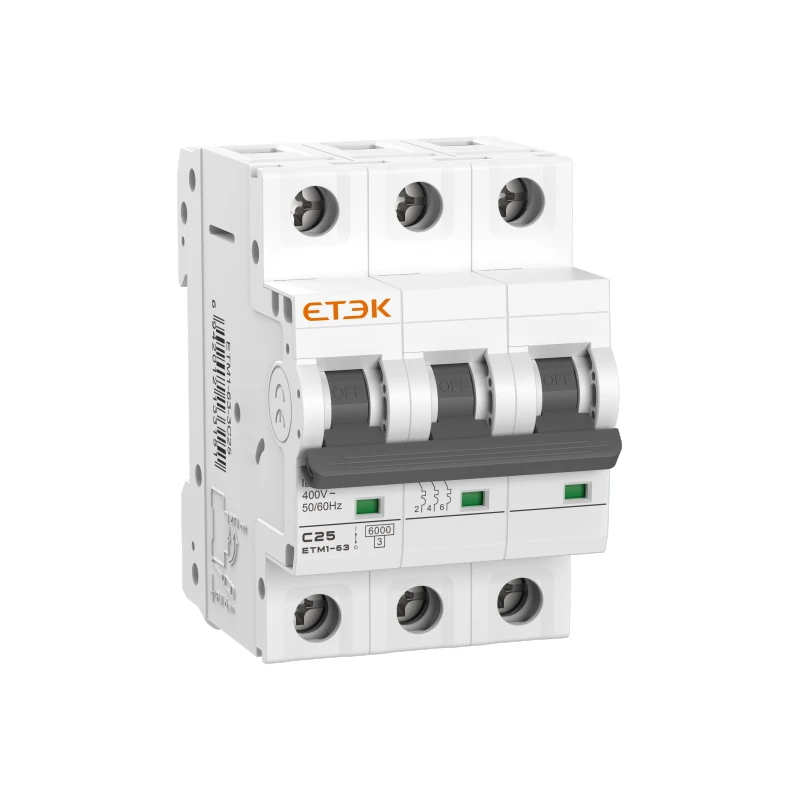

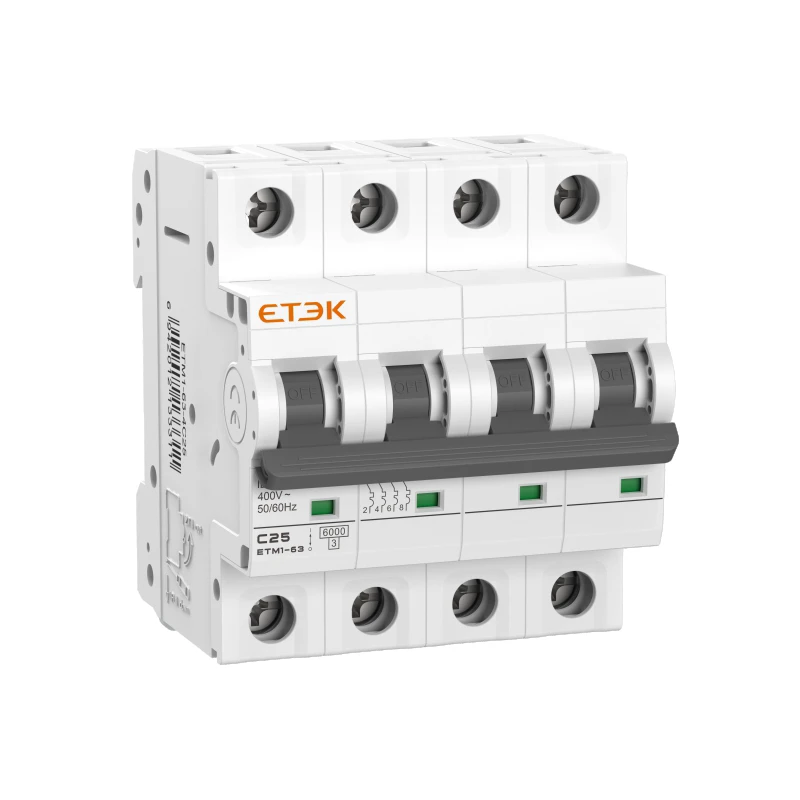

Disyuntor miniatura de 6 kA

El disyuntor miniatura de la serie ETM1-63 está diseñado específicamente para la protección de la distribución eléctrica en edificios de oficinas, viviendas y aplicaciones industriales en general. Es adecuado para circuitos de CA a 50/60 Hz, con una tensión nominal de 110/240/415 V y una corriente nominal de hasta 63 A.

Este producto incorpora terminales combinados con protección contra el contacto accidental y proporciona indicación del estado de apertura/cierre de los contactos, lo que mejora significativamente la seguridad operativa. Además, se pueden configurar diversos accesorios modulares para satisfacer las distintas necesidades de aplicación.

Capacidad de corte: 6 kA
Intensidades nominales: de 1 A a 63 A
Curvas: B, C, D
Múltiples opciones de terminación

¡Consulte ahora

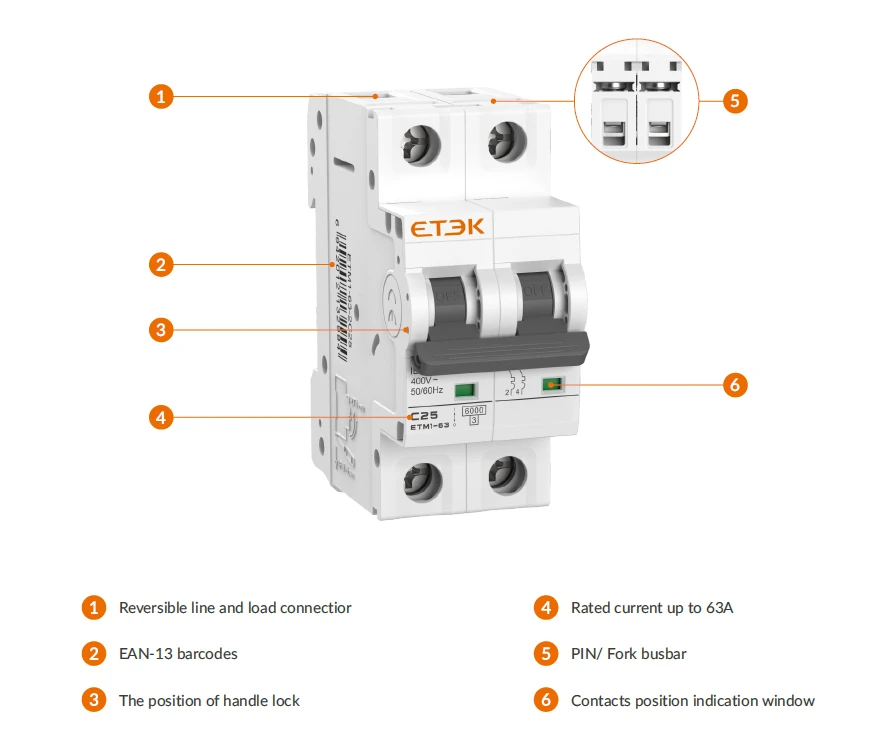

Características del producto

Protección IP20:
Terminales de conexión con protección contra el contacto accidental de los dedos.
Ampliación modular con accesorios:
Apto para el montaje rápido y sencillo de componentes adicionales, como interruptores auxiliares y contactos de señalización de fallo.
Código EAN:
La carcasa incluye el código EAN serigrafiado.
Norma:
IEC 60898-1: Accesorios eléctricos. Interruptores automáticos de protección contra sobrecorriente para instalaciones domésticas y similares. Parte 1.
IEC 60947-2: Aparamenta de baja tensión. Parte 2.
Terminalización múltiple:
Tanto los terminales de entrada como los de salida son aptos para: cable normal, barras colectoras de tipo pin.
Indicación de la posición de los contactos:
Reconocimiento fiable del estado de conmutación mediante un indicador de posición rojo/verde.
Conforme a la Directiva RoHS:
ETEK utiliza materiales de carcasa de última generación respetuosos con el medio ambiente. Gracias a la última generación de termoplásticos sin halógenos para los MCB, ahora es posible reciclarlos por completo, lo que reduce la contaminación ambiental. Toda la gama de dispositivos de protección de circuitos de la serie T cumple con las normas RoHS.

Consejos sobre el producto

Esquema de cableado

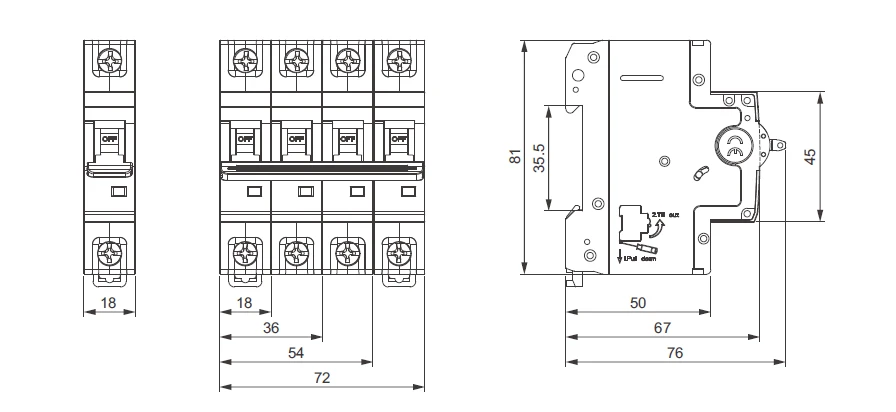

Dimensiones (mm)

Datos técnicos

Datos generales
Protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
N.º de polos	1P, 2P, 3P, 4P
Tensión nominal de funcionamiento (Ue)	1P: 110/230 V, 120/240 V, 230/240 V, 240/415 V 2P, 3P, 4P: 230/400 V, 240/415 V, 400/415 V
Corriente nominal (In)	1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63 A
Frecuencia nominal	50/60 Hz
Tensión de aislamiento nominal (Ui)	440 V
Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs)	6 kV
Tensión de prueba dieléctrica	2 kV (50/60 Hz, 1 min.)
Resistencia al fuego (ensayo del hilo incandescente)	960 ± 15 ℃ (carcasa); 650 ± 10 ℃ (asa)
Grado de contaminación	2

Datos según IEC/EN 60898-1
Capacidad nominal de corte en cortocircuito (lcn)	6 kA
Capacidad nominal de corte en cortocircuito de servicio (lcs)	6 kA
Clase de limitación de energía	3
Características de disparo térmico	1,13×In Sin disparo en una hora; 1,45×ln Disparo en una hora
Características de disparo instantáneo	B: 3In-5In; C: 5In-10ln; D: 10ln-20ln

Datos según IEC/EN 60947-2
Capacidad nominal máxima de interrupción de cortocircuito lcu (kA)	6 kA
Capacidad nominal de corte en cortocircuito de servicio Ics (kA)	6 kA
Características de disparo térmico	1,05×In Sin disparo en una hora; 1,3×In Disparo en una hora
Características de disparo instantáneo	8In-12In

Datos mecánicos
Vida útil eléctrica	10 000 ciclos
Vida útil mecánica	20 000 ciclos
Indicación de posición de contacto	verde OFF/rojo ON
Grado de protección	IP20
Temperatura de referencia	30 ℃
Temperatura ambiente de funcionamiento (con media diaria ≤ 35 ℃)	-25 ℃ ~ +55 ℃
Temperatura de almacenamiento	-30℃~+70℃

Instalación
Tipo de conexión de los terminales	Barra colectora de cable/tipo pin/tipo horquilla
Bloque de terminales	Conexión por tornillo a presión
Tamaño máximo del terminal para cable	16 mm² flexible/25 mm² rígido
Par de apriete máx.	2,5 N·m
Tipo de montaje	Montaje en carril DIN de 35 mm
Método de entrada	Bidireccional

Auxiliar para disparo remoto o señalización
Contacto auxiliar	Sí
Contacto auxiliar y de alarma	Sí
Disparo por derivación	Sí
Disparo por derivación y contacto auxiliar	Sí
Disparo por pérdida de tensión	Sí
Disparo por sobretensión	Sí
Disparo por subtensión	Sí
Disparo por sobretensión y subtensión	Sí
Enclavamiento mecánico	Sí
