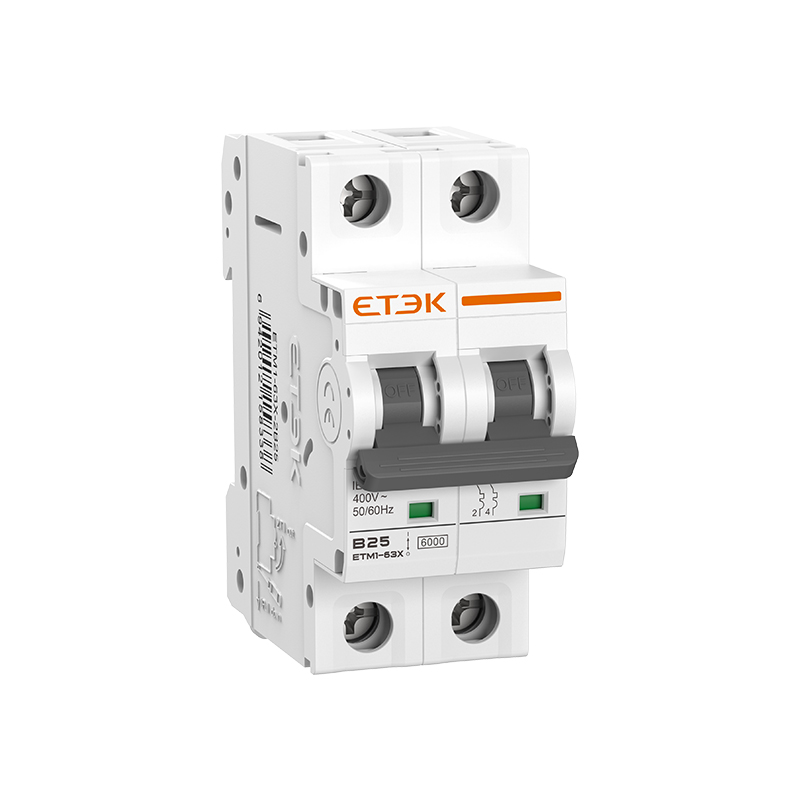

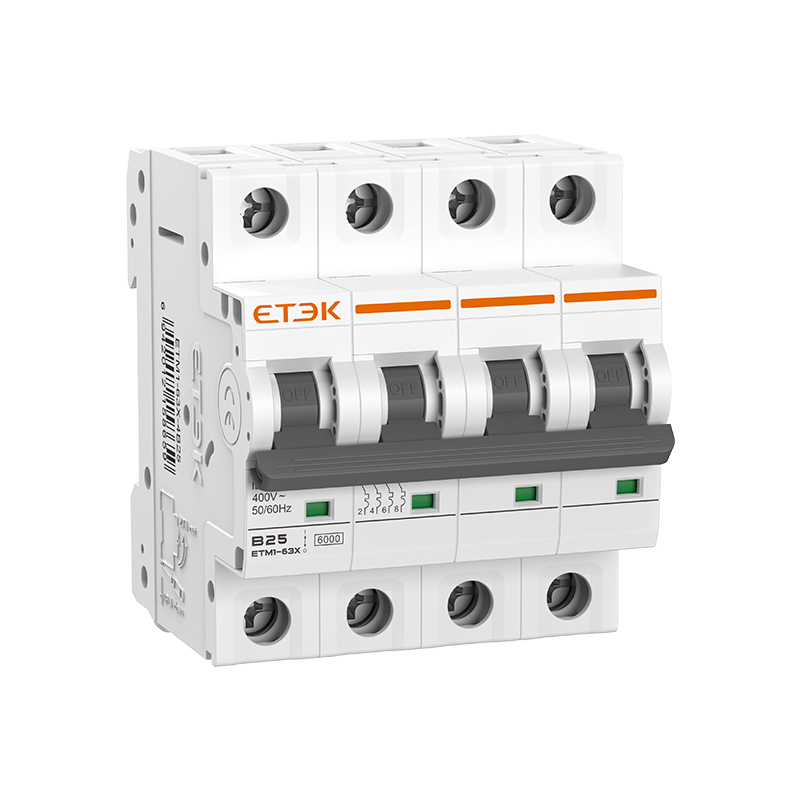

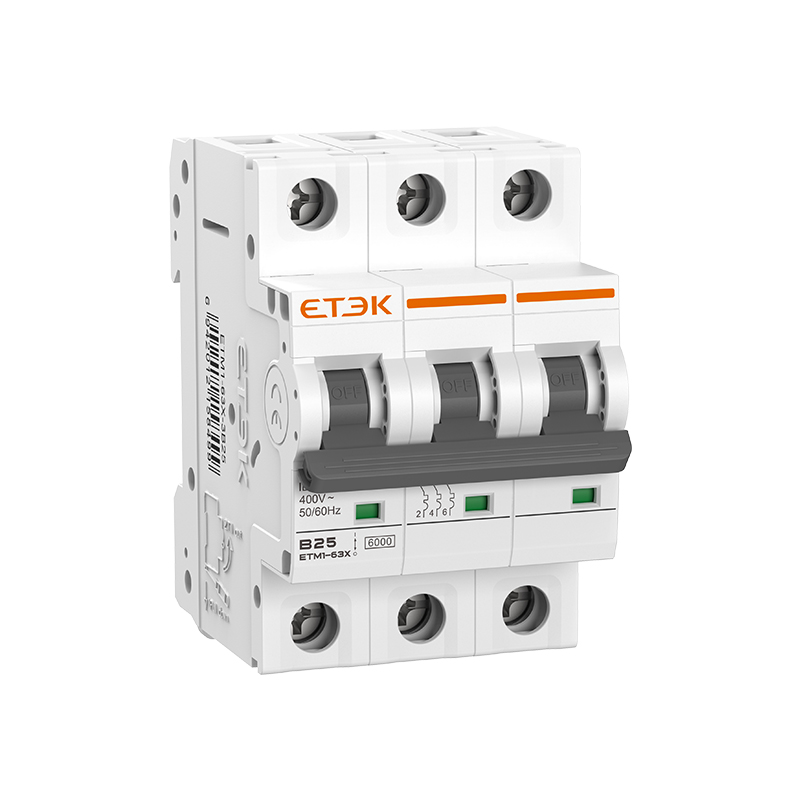

El disyuntor miniatura de la serie ETM1-63X está diseñado específicamente para la protección de la distribución eléctrica en edificios de oficinas, viviendas y aplicaciones industriales en general.

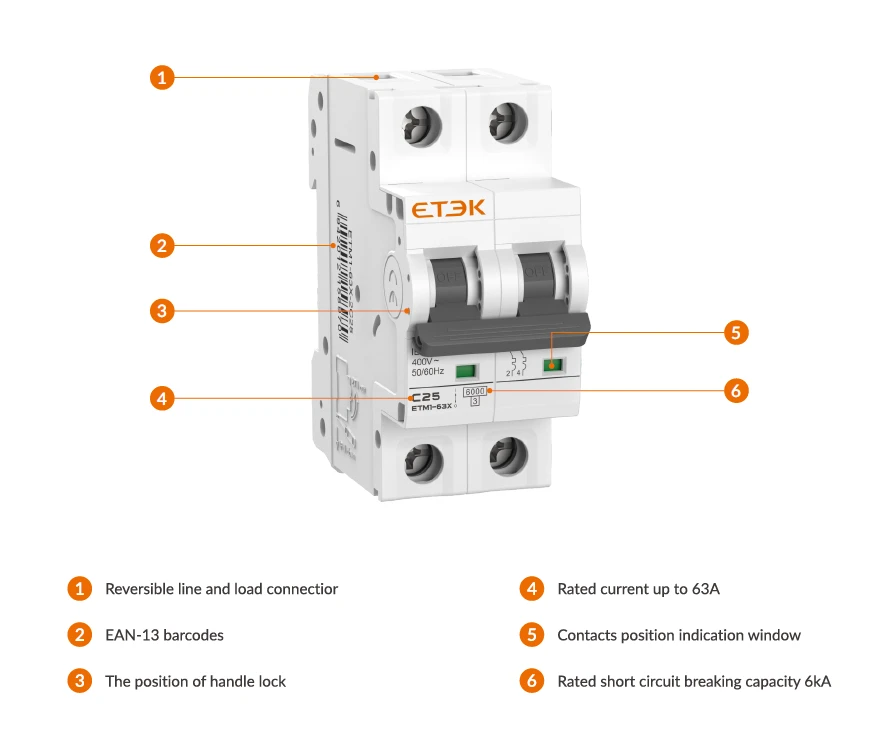

Este producto incorpora terminales combinados a prueba de dedos y proporciona indicación del estado de apertura/cierre de los contactos, lo que mejora significativamente la seguridad operativa. Además, se pueden configurar diversos accesorios modulares para satisfacer las distintas necesidades de aplicación.
Datos generales |
|
|
Protección
|
Sobrecorriente y cortocircuito
|
|
Tipo de disparo
|
Térmico-magnético
|
|
N.º de polos
|
1P, 2P, 3P, 4P
|
|
Tensión nominal de funcionamiento (Ue)
|
1P: 2110/230 V, 120/240 V, 230/400 V, 240/415 V
2P, 3P, 4P: 230/400 V, 240/415 V, 400/415 V
|
|
Corriente nominal (In)
|
1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63 A
|
|
Frecuencia nominal
|
50/60 Hz
|
|
Tensión de aislamiento nominal (Ui)
|
415 V
|
|
Tensión nominal de resistencia a impulsos (Uimp) (1,2/50 μs)
|
6 kV
|
|
Tensión de prueba dieléctrica
|
2 kV (50/60 Hz, 1 min.)
|
|
Resistencia al fuego (ensayo de alambre incandescente)
|
960 ± 15 °C (carcasa); 650 ± 10 °C (asa)
|
|
Grado de contaminación
|
2
|
Datos según IEC/EN 60898-1 |
|
|
Capacidad nominal de corte en cortocircuito (Icn)
|
6 kA |
|
Capacidad nominal de corte en cortocircuito en servicio (Ics)
|
6 kA |
|
Clase de limitación de energía
|
3 |
|
Características de disparo térmico
|
1,13×In Sin disparo en una hora; 1,45×In Disparo en una hora
|
|
Características de disparo instantáneo
|
B: 3In-5In; C: 5In-10In; D: 10In-20In
|
Datos mecánicos |
|
|
Vida útil eléctrica
|
4.000 ciclos
|
|
Vida útil mecánica
|
20 000 ciclos
|
|
Indicación de posición de contacto
|
verde OFF / rojo ON
|
|
Grado de protección
|
IP20
|
|
Temperatura de referencia
|
30 °C
|
|
Temperatura ambiente de funcionamiento (con media diaria ≤ 35 °C)
|
-25°C ~ +55°C
|
|
Temperatura de almacenamiento
|
-30°C ~ +70°C
|

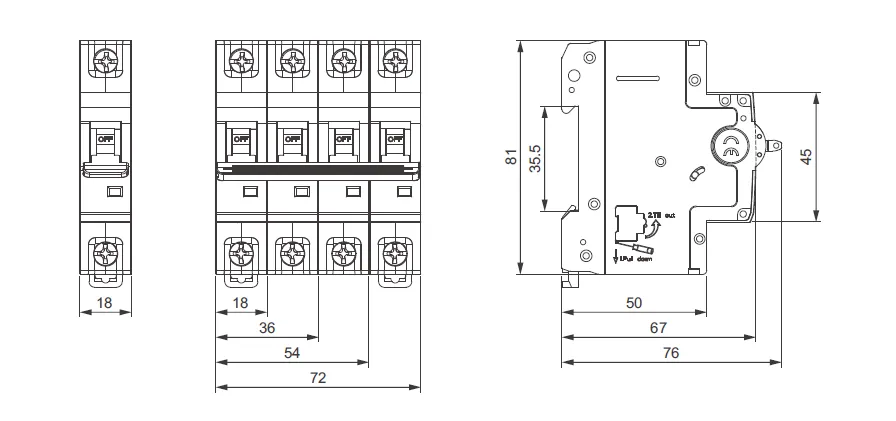

Instalación |
|
|
Tipo de conexión de los terminales
|
Tipo de cable/pin
|
|
Bloque de terminales
|
Conexión por tornillo
|
|
Tamaño máximo del terminal para el cable
|
16 mm² flexible / 25 mm² rígido
|
|
Par de apriete máx.
|
2,5 N.m
|
|
Tipo de montaje
|
Montaje en carril DIN de 35 mm
|
|
Método de entrada
|
Bidireccional
|
Contacto auxiliar para disparo remoto o señalización |
|
|
Contacto auxiliar
|
Sí |
|
Contacto auxiliar y de alarma
|
Sí |
|
Disparo por derivación
|
Sí |
|
Disparo por derivación y contacto auxiliar
|
Sí |
|
Disparo por pérdida de tensión
|
Sí |
|
Disparo por sobretensión
|
Sí |
|
Disparo por subtensión
|
Sí |
|
Disparo por sobretensión y subtensión
|
Sí |
|
Enclavamiento mecánico
|
Sí |
