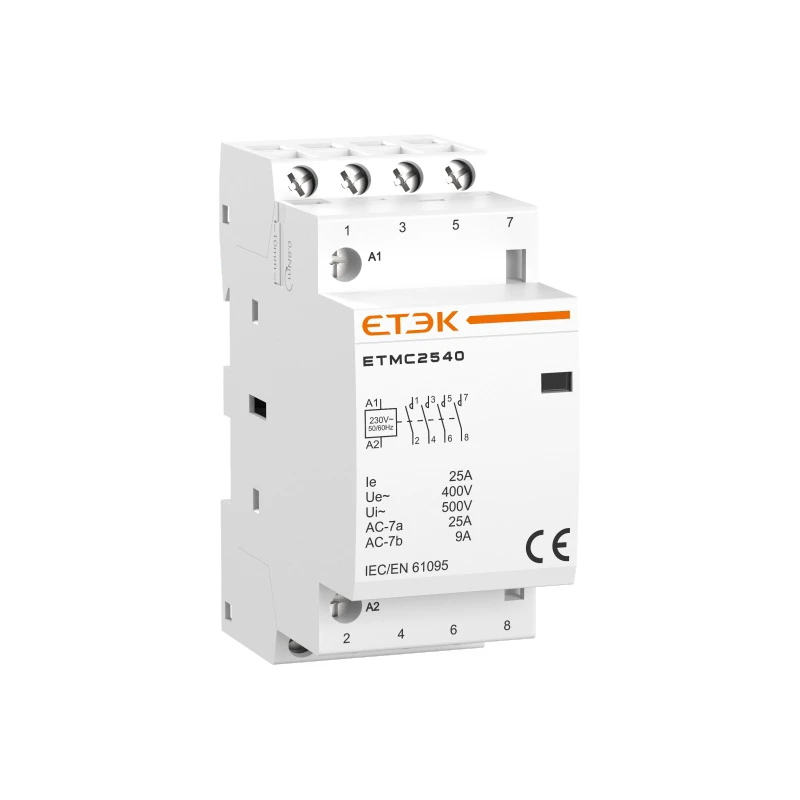

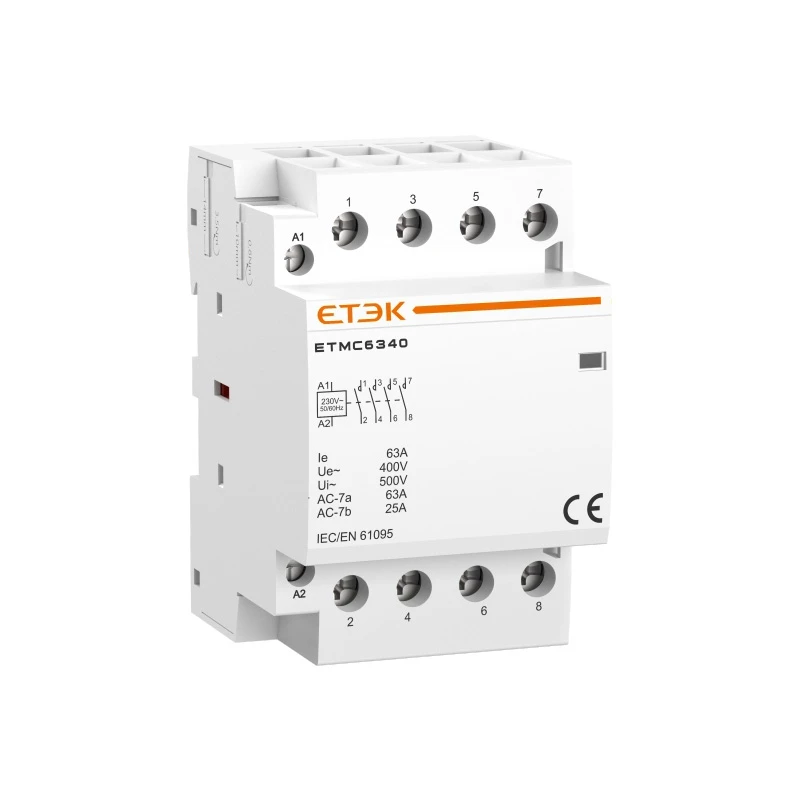

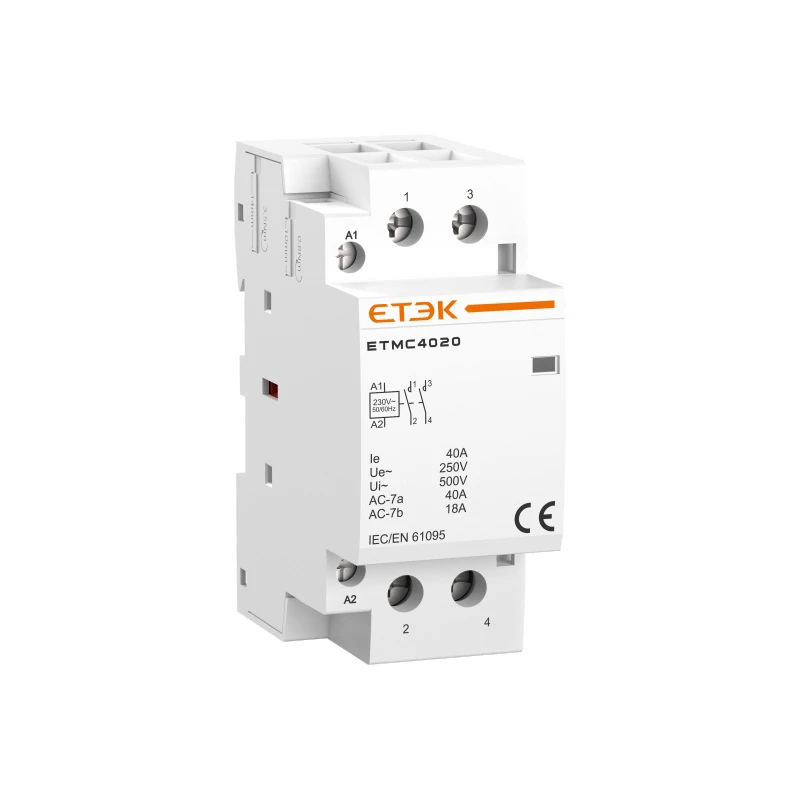

Los contactores modulares ETMC funcionan con corriente alterna de 50/60 Hz hasta 400 V y 63 A. Conmutan cargas de motores de baja inductancia o domésticos (con reducción de potencia) y cumplen con las normas IEC/EN 61095 e IEC 60947-4-1. De uso común en iluminación, calefacción, ventilación y bombas, se montan fácilmente en rieles DIN en paneles y cuadros eléctricos.

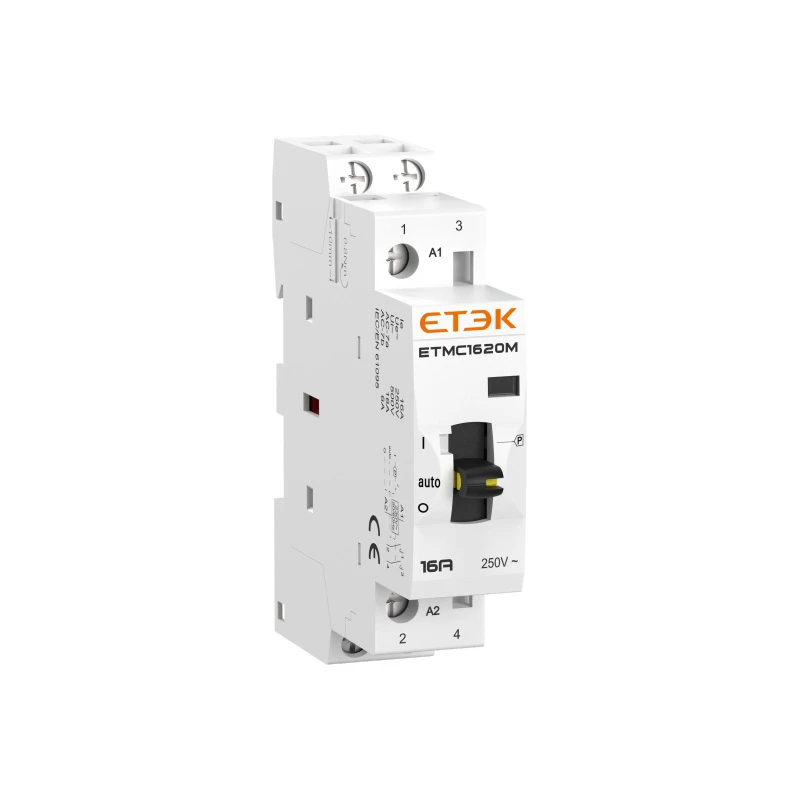

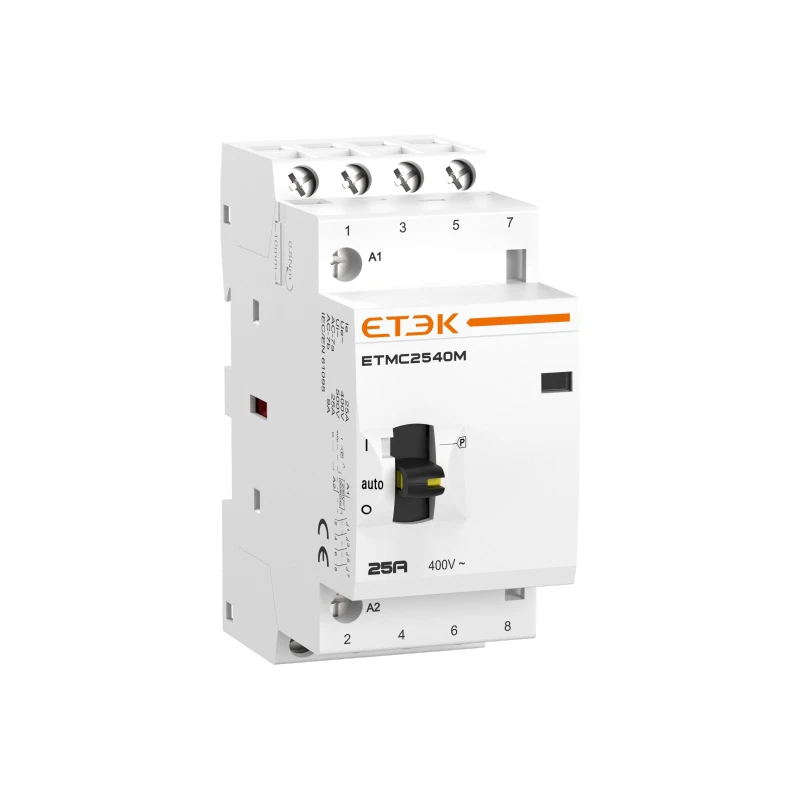

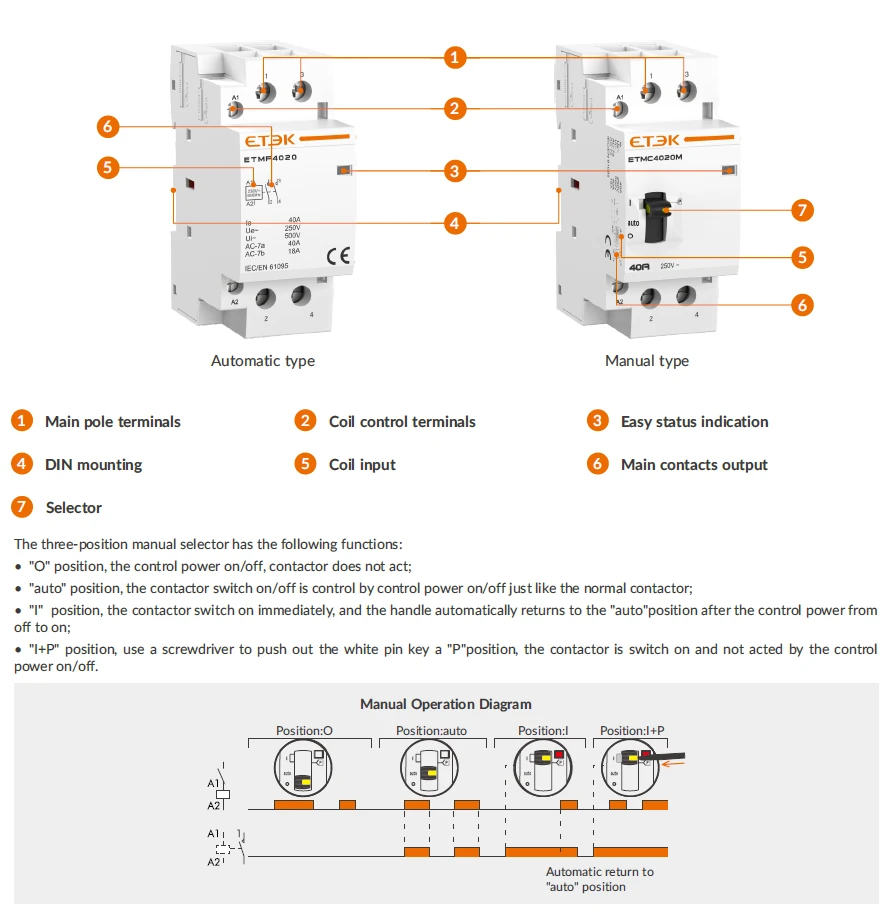

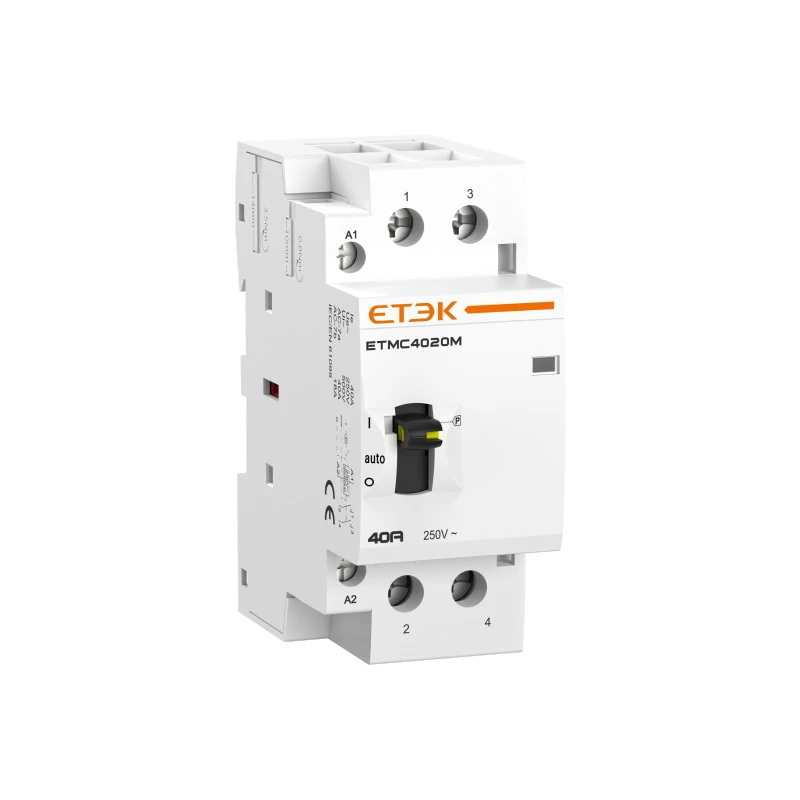

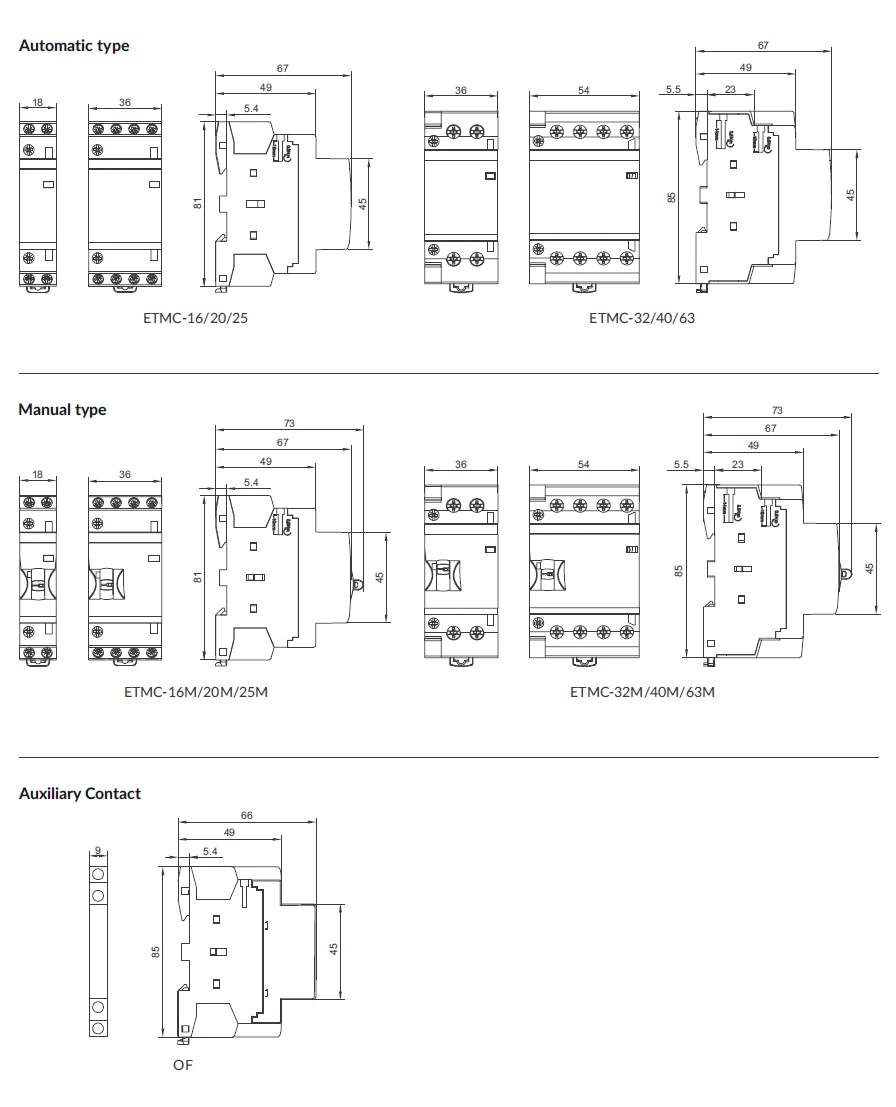

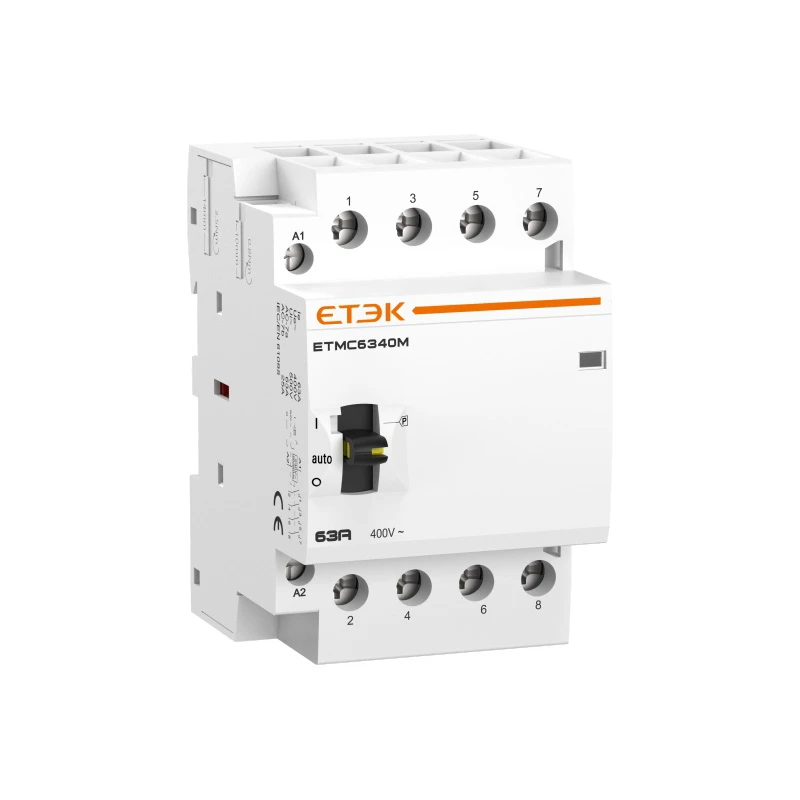

Para satisfacer las diversas necesidades de aplicación, los contactores ETMC están disponibles en versiones de control automático y manual. Su diseño exterior y dimensiones son compatibles con los productos de protección de circuitos de la Serie T, lo que garantiza una apariencia uniforme y una instalación sencilla en paralelo para una estética y disposición del panel consistentes.



| Estándar | IEC/EN61095,IEC/EN 60947-4-1 | ||||

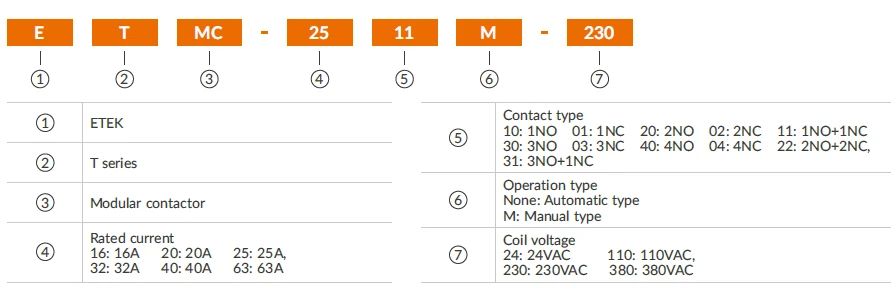

| Modelo | ETMC-16 | ETMC-20 | ETMC-25 | ||
| Corriente nominal en (A) | AC-7a | 16 | 20 | 25 | |
| AC-7b | 6 | 7 | 9 | ||
| Corriente térmica convencional Ith(A) | 25 | 25 | 25 | ||
| Modos de control | Automático/Manual | ||||
| Tensión de aislamiento nominal Ui(V) | 500 | ||||
| Tensión nominal de funcionamiento Ue(V) | 250(1P/2P),400(3P/4P) | ||||
| Número de contactos principales contactos |
1P | 1NO,1NC | |||
| 2P | 1NO+1NC,2NO,2NC | ||||
| 3P | 3NO,3NC | ||||
| 4P | 4NO,4NC,2NO+2NC,3NO+1NC | ||||
| Alimentación del producto (230 V) | 1P | Liberar | 2.8VA | 2.8VA | 2.8VA |
| Operante | 11.5VA | 11.5VA | 11.5VA | ||
| 2P | Liberar | 2.8VA | 2.8VA | 2.8VA | |
| Operante | 11.5VA | 11.5VA | 11.5VA | ||
| 3P | Liberar | 4.1VA | 4.1VA | 4.1VA | |
| Operante | 31VA | 31VA | 31VA | ||
| 4P | Liberar | 4.1VA | 4.1VA | 4.1VA | |
| Operante | 31VA | 31VA | 31VA | ||
| Potencia de control (kW) | AC-7a | 250V | 3.5 | 4.5 | 5.5 |
| 400V | 6 | 7.5 | 9.5 | ||
| AC-7b | 250V | 1.4 | 1.6 | 2 | |
| 400V | 2.2 | 2.5 | 3.2 | ||
| Pérdida de calor (W) | 1.2 | 1.2 | 1.2 | ||
| Tensión nominal de control (U) | 24/110/230VAC(1P/2P),24/110/230/380VAC(3P/4P) | ||||
| Vida útil eléctrica (veces) | 10x10⁴ | ||||
| Vida útil mecánica (veces) | 10×10⁵ | ||||
| Tensión nominal de resistencia al impulso (Uimp) | 4kV | ||||
| Grado de contaminación | 2 | ||||
| Nivel de protección | IP20 | ||||
| Temperatura ambiente | -5℃~+50℃ | ||||
| Temperatura de almacenamiento | -40℃~+70℃ | ||||
| Instalación | Montaje en riel DIN de 35 mm | ||||
| Capacidad de cableado | Control circuito |
Cableado duro | 1.5~2.5mm² | ||
| Cable flexible | 1.5~6mm² | ||||
| Potencia circuito |
Cableado duro | 1.5~4mm² | |||
| Cable flexible | 1.5~6mm² | ||||
| Par motor (N·m) | Circuito de control | 0.8 | |||
| Circuito de potencia | 0.8 | ||||
| Estándar | IEC/EN61095,IEC/EN 60947-4-1 | ||||
| Modelo | ETMC-32 | ETMC-40 | ETMC-63 | ||
| Corriente nominal en (A) | AC-7a | 32 | 40 | 63 | |
| AC-7b | 12 | 18 | 25 | ||
| Corriente térmica convencional Ith(A) | 63 | 63 | 63 | ||
| Modos de control | Automático/Manual | ||||
| Tensión de aislamiento nominal Ui(V) | 500 | ||||
| Tensión nominal de funcionamiento Ue(V) | 250(1P/2P),400(3P/4P) | ||||
| Número de contactos principales contactos |
1P | 1NO,1NC | |||
| 2P | 1NO+1NC,2NO,2NC | ||||
| 3P | 3NO,3NC | ||||
| 4P | 4NO,4NC,2NO+2NC,3NO+1NC | ||||
| Alimentación del producto (230 V) | 1P | Liberar | / | / | / |
| Operante | / | / | / | ||
| 2P | Liberar | 4.1VA | 4.1VA | 4.1VA | |
| Operante | 31VA | 31VA | 31VA | ||
| 3P | Liberar | 7VA | 7VA | 7VA | |
| Operante | 48VA | 48VA | 48VA | ||
| 4P | Liberar | 7VA | 7VA | 7VA | |
| Operante | 48VA | 48VA | 48VA | ||
| Potencia de control (kW) | AC-7a | 250V | 8 | 9 | 14 |
| 400V | 12 | 15 | 24 | ||
| AC-7b | 250V | 3 | 4 | 5.5 | |
| 400V | 4.5 | 6 | 8 | ||
| Pérdida de calor (W) | 1.6 | 2.1 | 2.1 | ||
| Tensión nominal de control (U) | 24/110/230VAC(1P/2P),24/110/230/380VAC(3P/4P) | ||||
| Vida útil eléctrica (veces) | 10x10⁴ | ||||
| Vida útil mecánica (veces) | 10×10⁵ | ||||
| Tensión nominal de resistencia al impulso (Uimp) | 4kV | ||||
| Grado de contaminación | 2 | ||||
| Nivel de protección | IP20 | ||||
| Temperatura ambiente | -5℃~+50℃ | ||||
| Temperatura de almacenamiento | -40℃~+70℃ | ||||
| Instalación | Montaje en riel DIN de 35 mm | ||||
| Capacidad de cableado | Control circuito |
Cableado duro | 1.5~2.5mm² | ||
| Cable flexible | 1.5~6mm² | ||||
| Potencia circuito |
Cableado duro | 6~16mm² | |||
| Cable flexible | 6~25mm² | ||||
| Par motor (N·m) | Circuito de control | 0.8 | |||
| Circuito de potencia | 3.5 | ||||
| Contacto auxiliar | ||||
![]() |
Modelo | OF-11 | OF-20 | |
| Número de contactos | 1NO+1NC | 2NO | ||
| Tensión de aislamiento nominal Ui (V) | 500 | |||
| Tensión de impulso nominal (Uimp) | 4kV | |||
| Categoría de uso | AC-12 | 240V/5A | ||
| AC-15 | 230V/2A | |||
| DC-13 | 130V/1A | |||
| Capacidad de cableado | Cable flexible | 1.5~6mm² | ||
| Cableado duro | 1.5~6mm² | |||
| Diagrama del circuito | ![]() |
![]() |
||
