New Zealand (English)Modelo: ETMC
Contactor modular
Solicitar información
Language

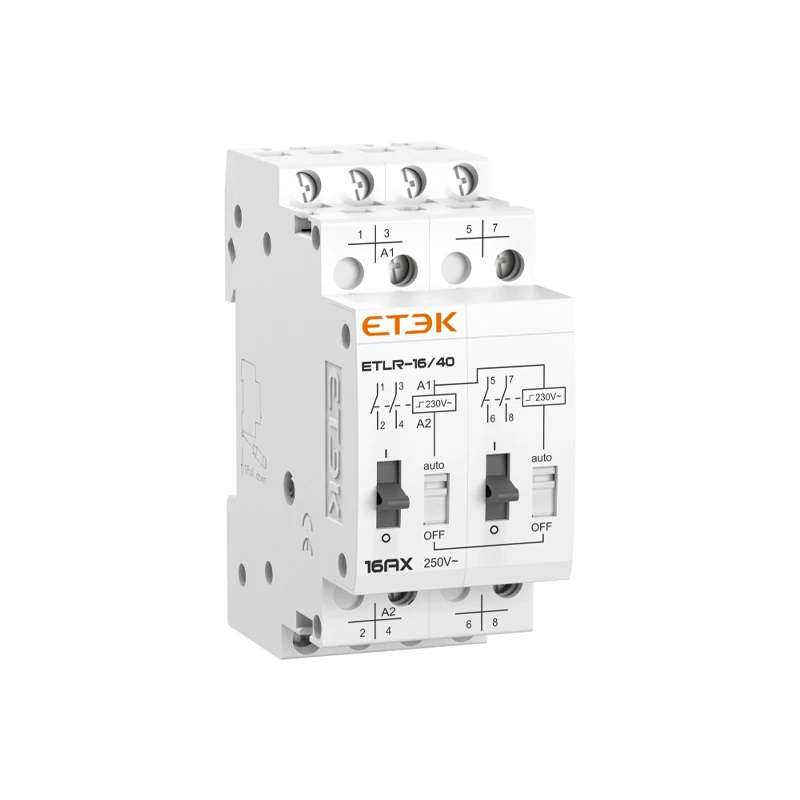

Los relés de impulso modulares ETLR-16 son dispositivos biestables con enclavamiento, diseñados para un control de carga fiable, especialmente en aplicaciones de iluminación. Cada pulso momentáneo conmuta limpiamente el estado del contacto, lo que permite un control centralizado o distribuido desde cualquier número de pulsadores. Con un consumo de energía nulo, los relés ETLR minimizan el consumo en modo de espera y conservan el estado seleccionado durante las interrupciones de energía, garantizando así un funcionamiento eficiente y fiable.
Con una capacidad nominal de 16 A y disponibles en una gama completa de variantes de CA y CC, los relés ETLR se integran fácilmente tanto en instalaciones nuevas como en proyectos de modernización. Su diseño exterior y dimensiones coinciden con los productos de protección de circuitos de la serie T, lo que permite una instalación conjunta sin problemas y proporciona una estética y disposición del panel uniformes y consistentes.
| Estándar | IEC/EN61095, IEC/EN 60947-4-1 | ||||||

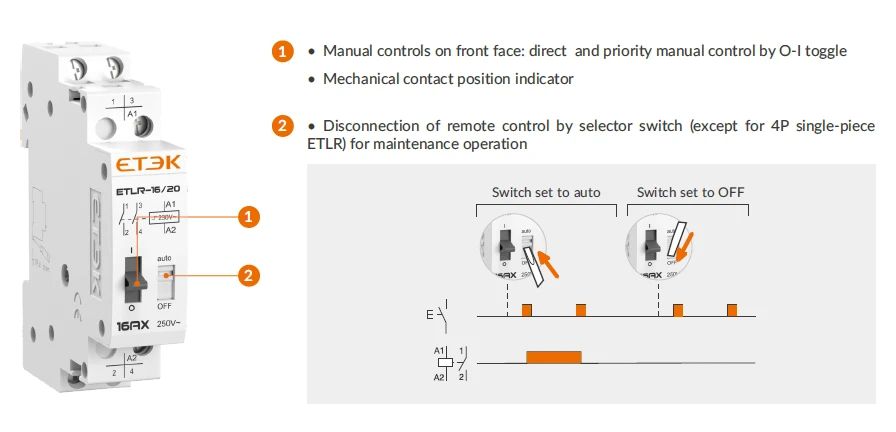

| Tipo de control | Desconexión de la bobina de control remoto y manual | ||||||
| Tipo de señal de control | Impulso | ||||||
| Corriente nominal (pulg.) | 16A | ||||||
| Potencia disipada (durante el impulso) | 19VA | ||||||
| Tensión nominal de funcionamiento (Ue) | 24~250VAC | ||||||
| Voltaje de control (nosotros) | VAC | 12 | 24 | 48 | 130 | 230/240 | |
| VDC | 6 | 12 | 24 | 48 | 110 | ||
| Rango de funcionamiento de la tensión de control | (85%~110%)Us | ||||||
| Configuración de contacto | Estándar | 1Módulos | 1NO, 2NO, 1NO+1NC | ||||
| 2Módulos | 3NO, 4NO, 2NO+1NC, 2NO+2NC, 3NO+1NC | ||||||
| Changeover | 1Módulos | 1C | |||||
| 2Módulos | 2C | ||||||
| Frecuencia nominal | 50/60Hz | ||||||
| Tensión de aislamiento nominal (Ui) | 500V | ||||||
| Tensión nominal de resistencia al impulso (Uimp) | 4kV | ||||||
| Frecuencia de acción | ≤5 veces/min | ||||||
| Duración del impulso | 50ms.….1s | ||||||
| Señalización local | Indicación de encendido/apagado | ||||||
| Vida útil eléctrica (veces) | 1×10⁵ | ||||||
| Vida útil mecánica (veces) | 2×10⁵ | ||||||
| Grado de contaminación | 2 | ||||||
| Nivel de protección | IP20 | ||||||
| Temperatura ambiente | -5℃~+50℃ | ||||||
| Temperatura de almacenamiento | -40℃~+70℃ | ||||||

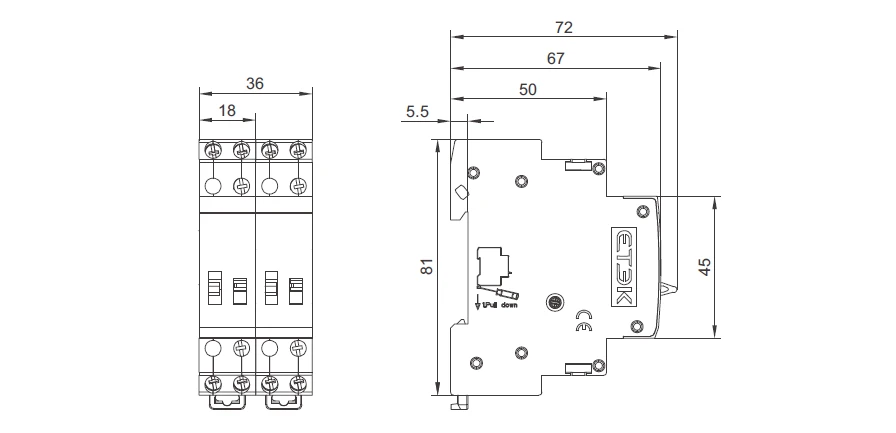

| Instalación | Montaje en riel DIN de 35 mm | ||||||
| Capacidad de cableado | Circuito de control | Cableado duro | 0.5~4mm² | ||||
| Cable flexible | 1~4mm² | ||||||
| Circuito de potencia | Cableado duro | 1.5~4mm² | |||||
| Cable flexible | 1.5~4mm² | ||||||
| Par motor (N·m) | Circuito de control | 1N.m | |||||
| Circuito de potencia | 1N.m | ||||||
