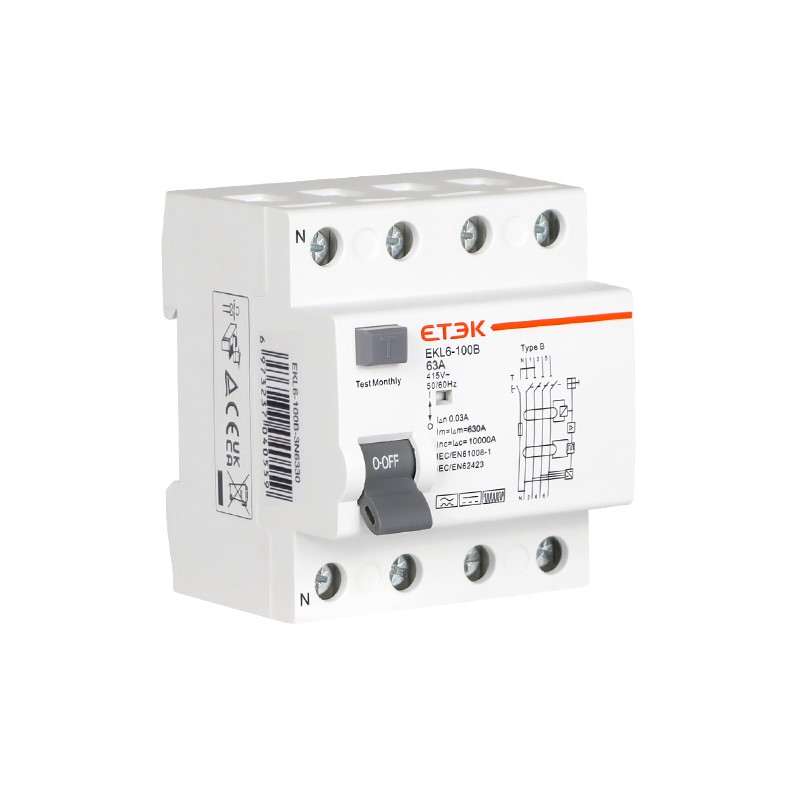

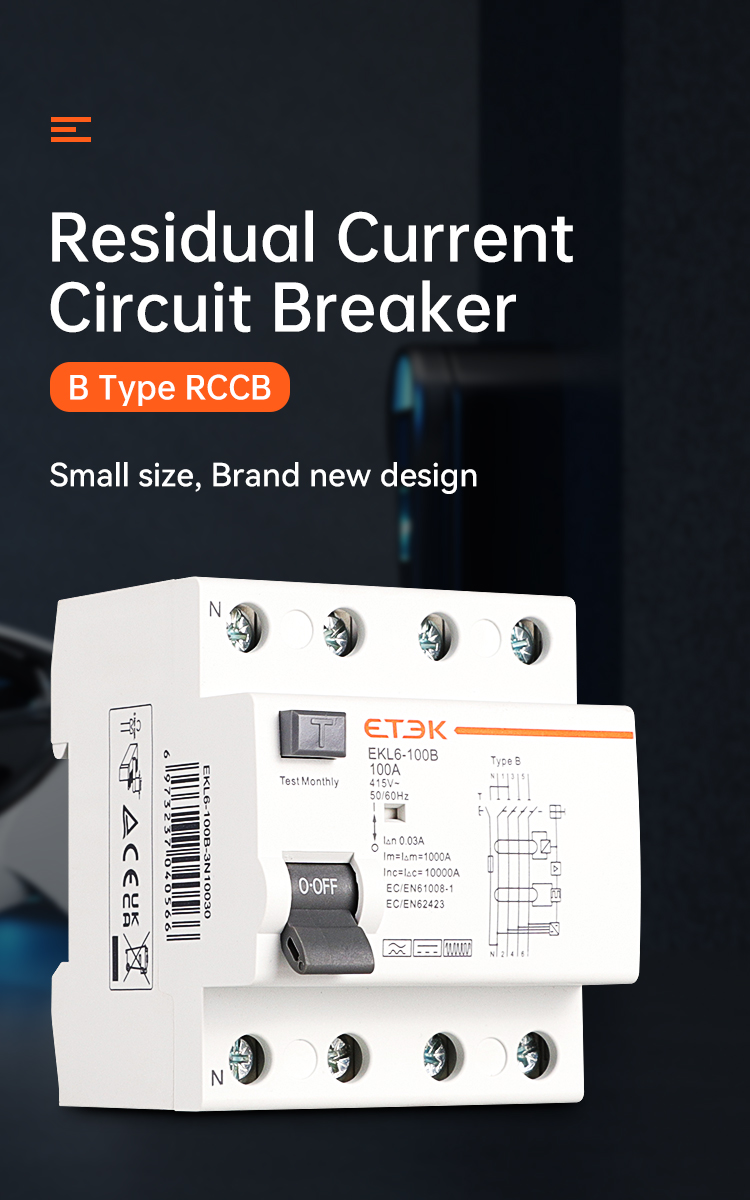

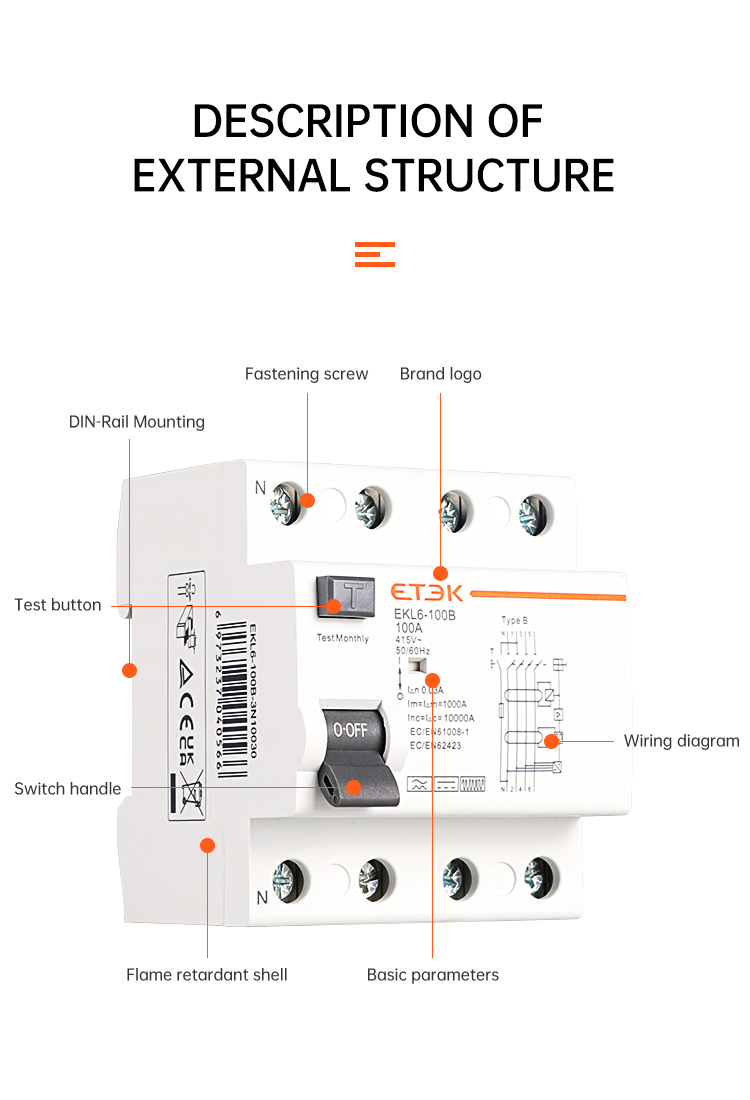

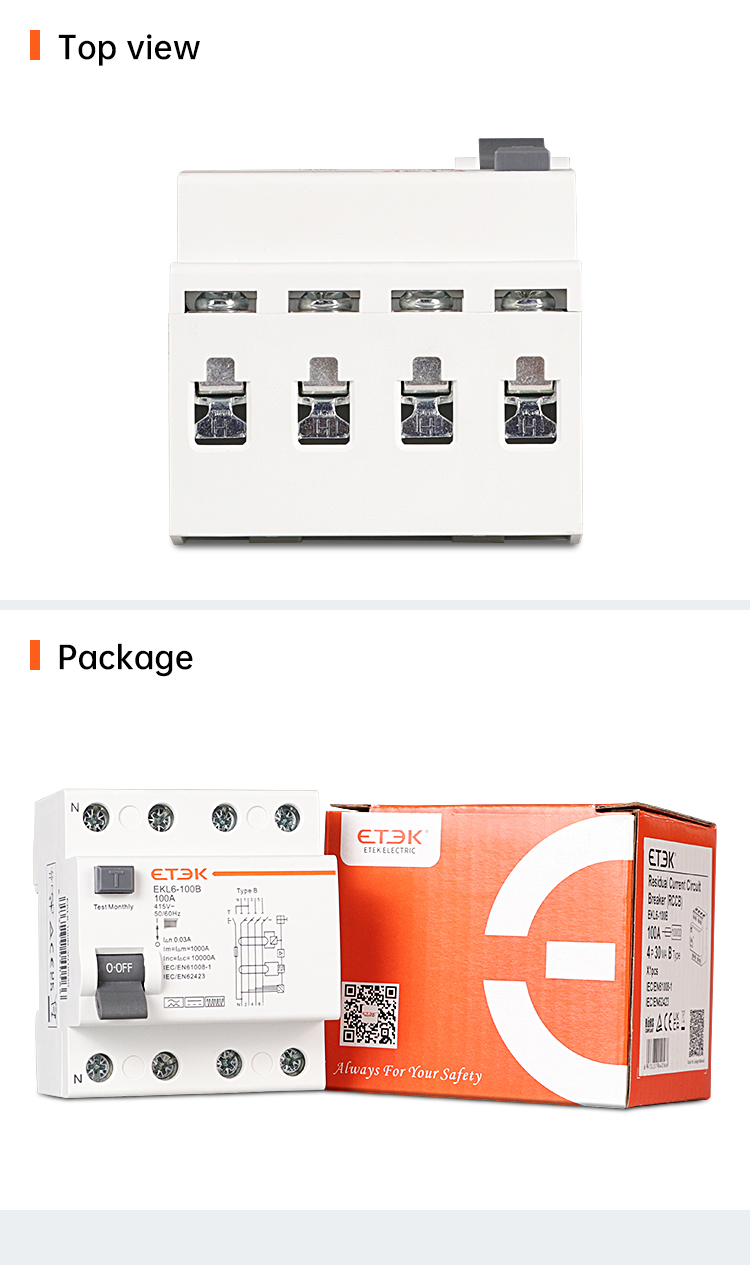

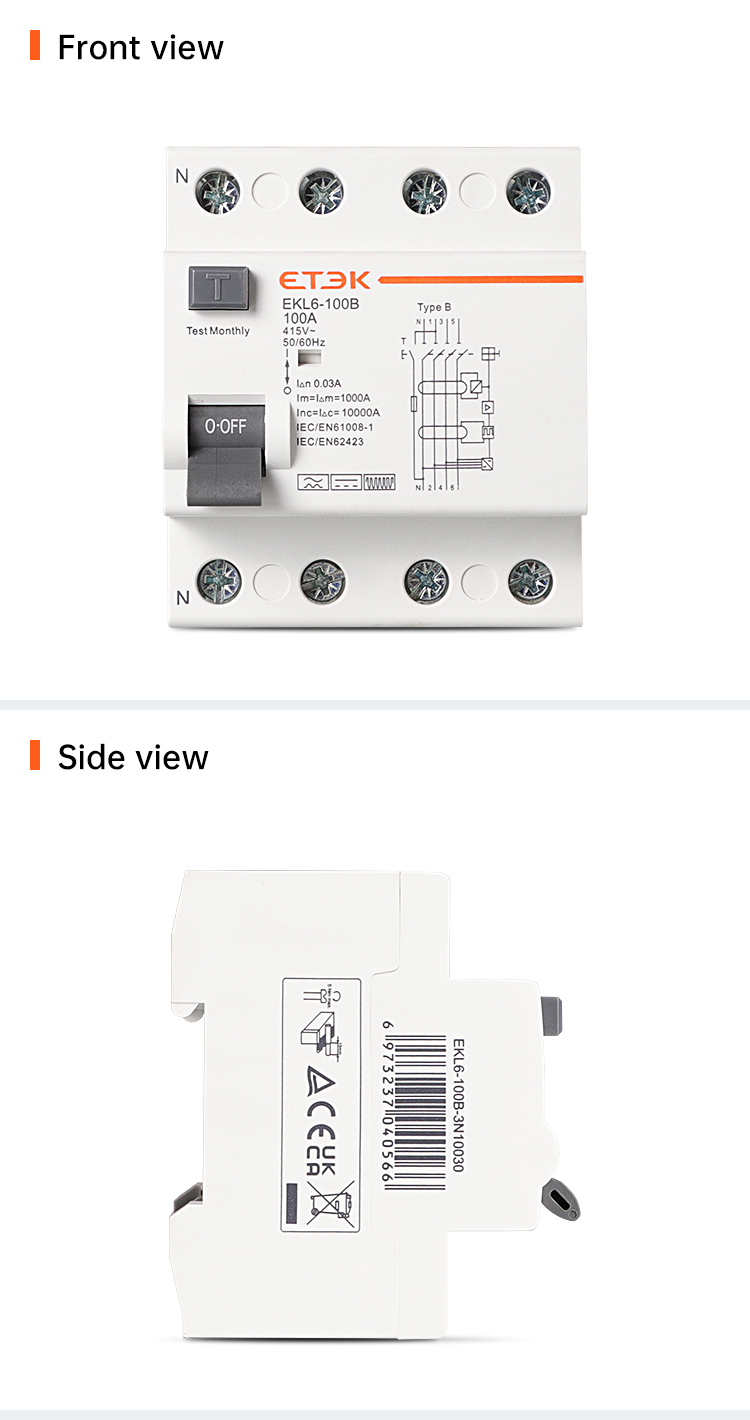

Interruptor diferencial tipo B de 10 kA para riel DIN EKL6-100B para carga de vehículos eléctricos

Descripción

El RCD tipo B EKL6-100B tiene un diseño de apariencia novedosa, una estructura compacta, buena confiabilidad y alta seguridad. Los productos cumplen con las normas IEC61008-1 e IEC62423. Garantizan niveles de protección más altos con la máxima continuidad operativa en todas las condiciones de trabajo. Los RCD tipo B pueden garantizar la máxima seguridad en muchas aplicaciones, como estaciones de carga de vehículos eléctricos, grúas y elevadores, plantas de energía fotovoltaica y eólica, etc.

Datos técnicos

Características eléctricas
Modo		Electromagnético
Tipo (forma de onda de la fuga a tierra detectada)		B
Corriente nominal In		25, 40, 63, 80, 100 A
Polacos		2P, 4P
Tensión nominal Ue		2P 240 V~, 4P 415 V~
Tensión de aislamiento Ui		500 V
Frecuencia nominal		50/60 Hz
Corriente residual nominal de funcionamiento (I△n)		30 mA
Capacidad residual nominal de cierre y corte (I△m)		500 (entrada = 25, 40 A) 630 (entrada = 63 A)
Corriente de cortocircuito Inc= I△c		10.000 A
Fusible SCPD
Tiempo de descanso bajo I△n		≤0,1 s
Tensión nominal soportada al impulso (1,5/50) Uimp		4000 V
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min		2,5 kV

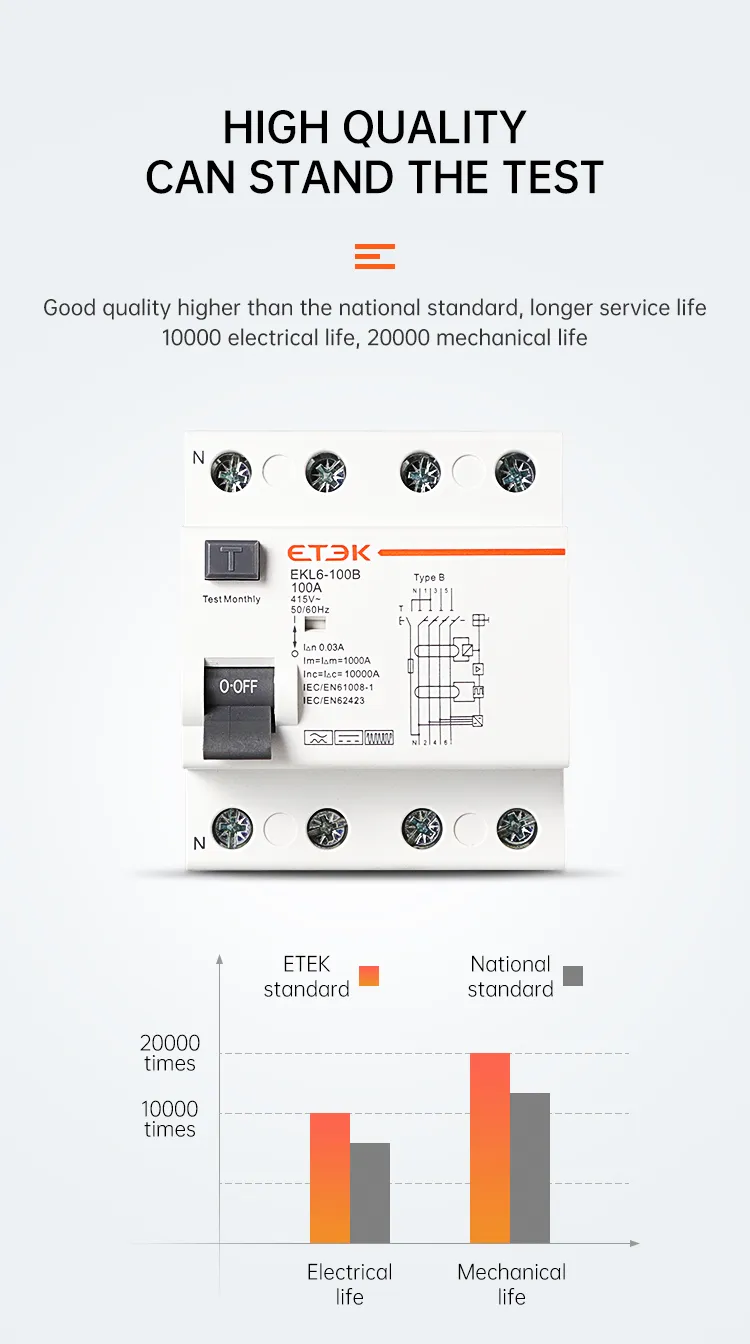

Vida eléctrica		2.000 ciclos
Vida mecánica		4.000 ciclos
Instalación
Indicador de posición de contacto		Sí
Grado de protección		IP20
Temperatura ambiente (con media diaria ≤35℃)		-5℃~+40℃
Temperatura de almacenamiento		-25℃~+70℃
Tipo de conexión de terminal		Cable/Barra colectora tipo clavija/Barra colectora tipo U
Tamaño del terminal superior/inferior para cable		35 mm2 AWG 18-3
Tamaño de terminal superior/inferior para barra colectora		35 mm2 AWG 18-3
Par de apriete		2,5 Nm 22 pulg.-libras
Montaje		Sobre carril DIN EN60715 (35mm) mediante dispositivo de clip rápido
Conexión		Alimentación en ambas direcciones
Rango de corriente de disparo
Ángulo de retraso	I△n＞0,01 A	I△n≤0,01A
0°	0,35 I△n≤I△≤1,4 I△n	0,35I△n≤I△≤2I△n
90°	0,25I△n≤I△≤1,4I△n	0,25I△n≤I△≤2I△n
135°	0,11 I△n≤I△≤1,4 I△n	0,11I△n≤I△≤2I△n

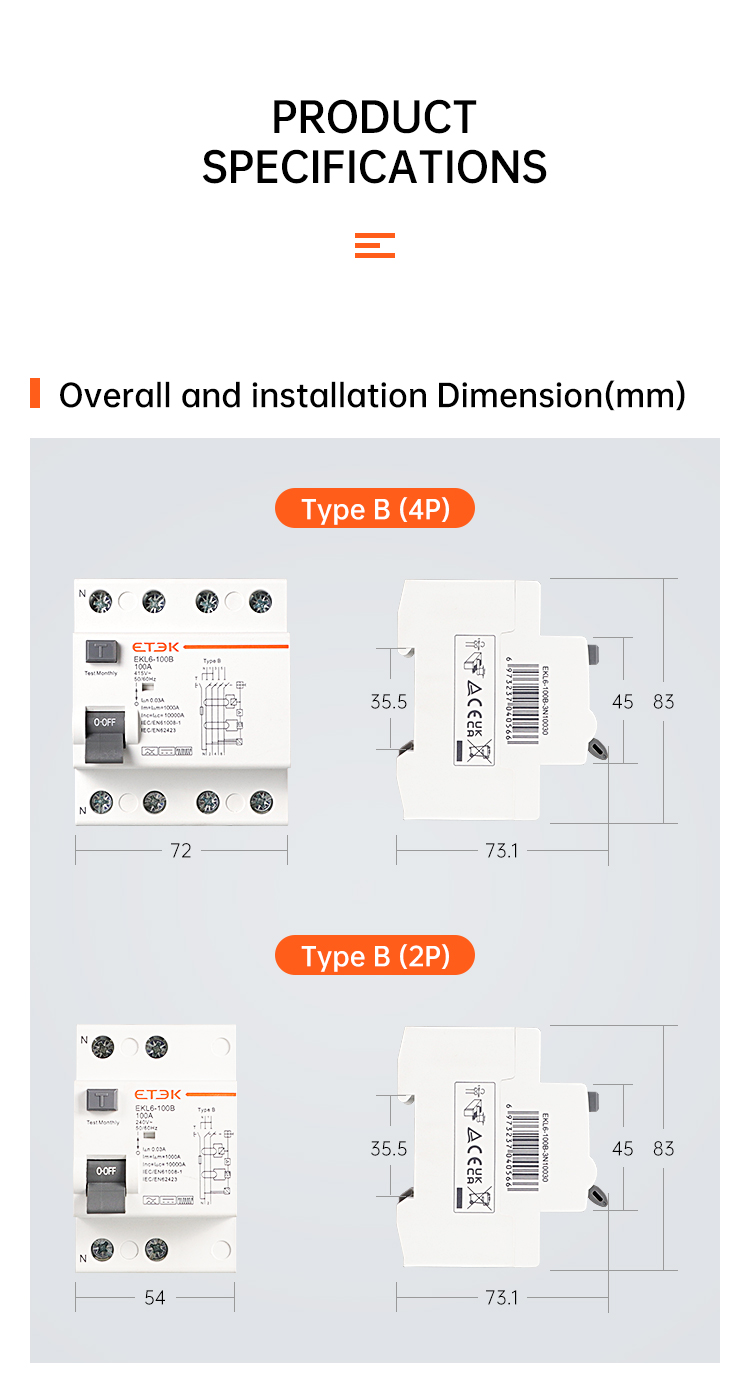

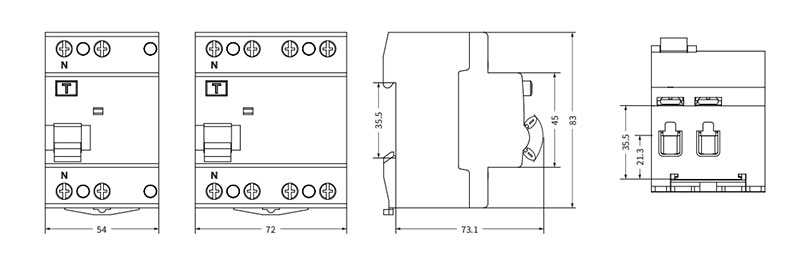

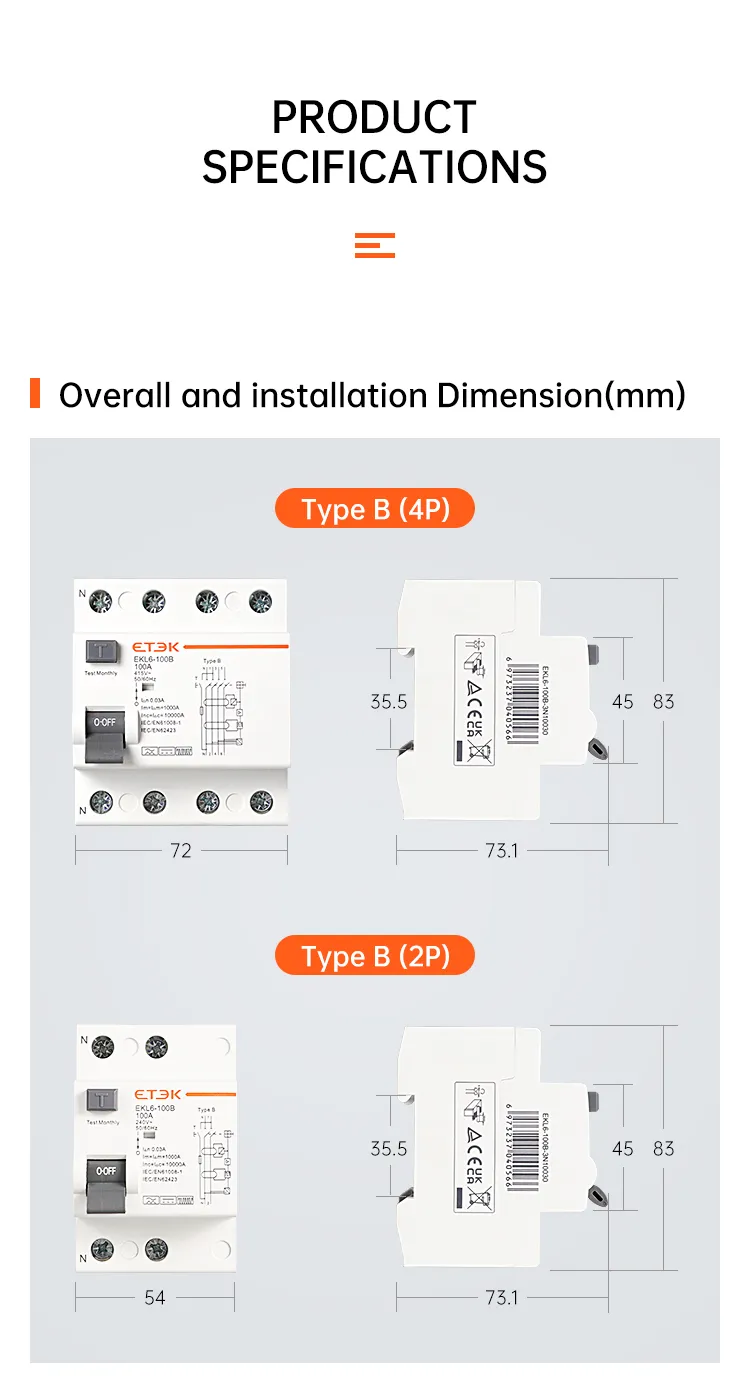

Dimensiones

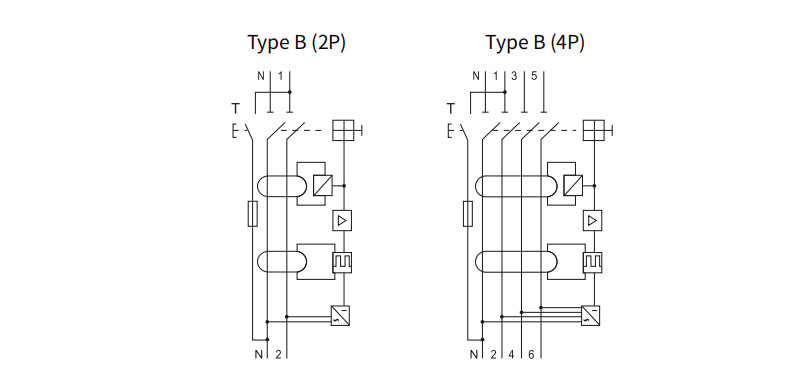

Diagrama de circuito

Tamaño de la instalación

Formulario de selección de productos
