● Norma: IEC61008-1
● Tipo: A
● Corriente nominal: 16~100A
● Tensión nominal: 230/400V~240/415V
● Polos: 2P(1P+N), 4P(3P+N), Polo N a la izquierda
● Sensibilidad nominal I△n: 30 mA, 100 mA, 300 mA
● Capacidad de ruptura nominal: 10 kA
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CE, CB, TUV, UKCA

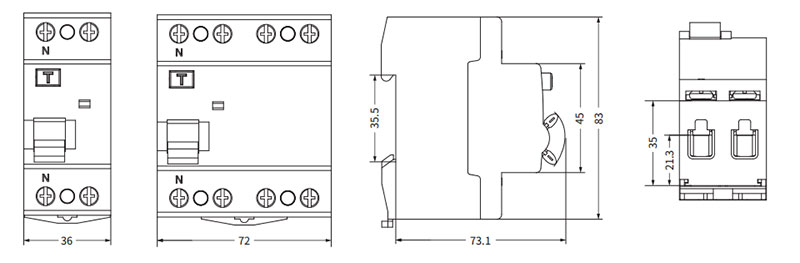

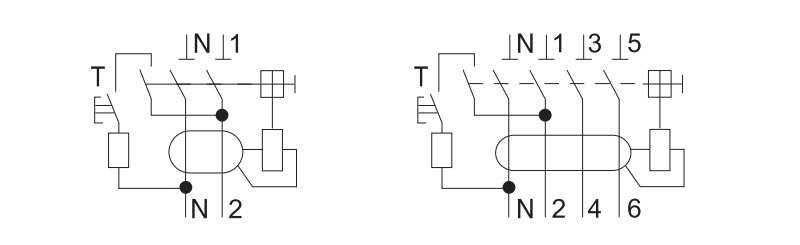

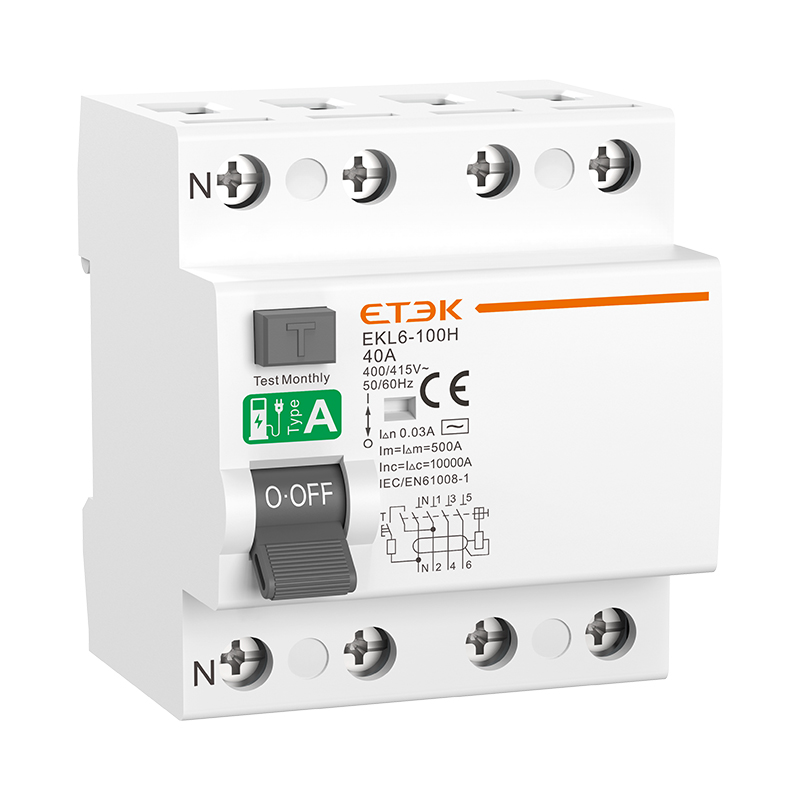

El interruptor de circuito de corriente residual tipo A EKL6-100H es adecuado para la protección contra fugas a tierra de sistemas de distribución de CA de 16 a 100 A; cuenta con un puerto de terminal grande de 35 mm² y puede utilizar barras colectoras tipo pasador o tipo horquilla en ambos lados. Ofrece un alto nivel de seguridad, soporta corrientes superiores a 30 mA y fallas de energía en 3 milisegundos. Todos los componentes y piezas se han desarrollado y fabricado de forma independiente.
Estándar | IEC/EN61008-1 | ||
Protección | falla a tierra | ||
Tipo de viaje | Electromagnético | ||
Tipo de protección (fuga eléctrica) | A | ||
Número de postes | 2P(1P+N), 4P(3P+N), Polo N a la izquierda | ||
| Corriente nominal en | 16,25,32,40,63,80,100A | ||
Corrientes de sensibilidad nominales I△n | 10, 30, 100, 300 mA (10 mA solo para In = 16-25 A) | ||
Tiempo residual de inactividad bajo I△n | ≤0,1 s | ||
Capacidad residual nominal de cierre y apertura (I△m) | 500A (In≤50A), 10In (In>50A) | ||
| Tensión nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Frecuencia nominal | 50/60 Hz | ||
| Capacidad de rotura nominal | 10.000A | ||
| Fusible SCPD | 10000 | ||
| Tensión nominal de resistencia al impulso (1,5/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 minuto | 2kV | ||
| vida eléctrica | 2.000 ciclos | ||
| Vida mecánica | 4.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
Indicador de falla a tierra | Sí | ||
| Grado de protección | IP20 | ||
| Temperatura ambiente | -25℃ a 40℃, humedad máxima del 95%. | ||
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin/horquilla | ||
Tamaño máximo del terminal para el cable | 35 mm 2 | ||
Par de apriete máximo | 2,5 Nm | ||
Instalación | Montaje en riel DIN de 35 mm | ||
| Conexión | De arriba abajo | ||
| A Type | |||||
| Breaking capacity | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
