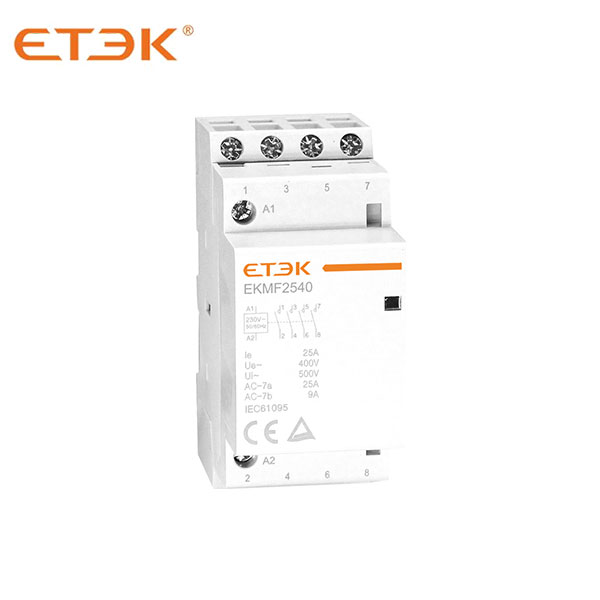

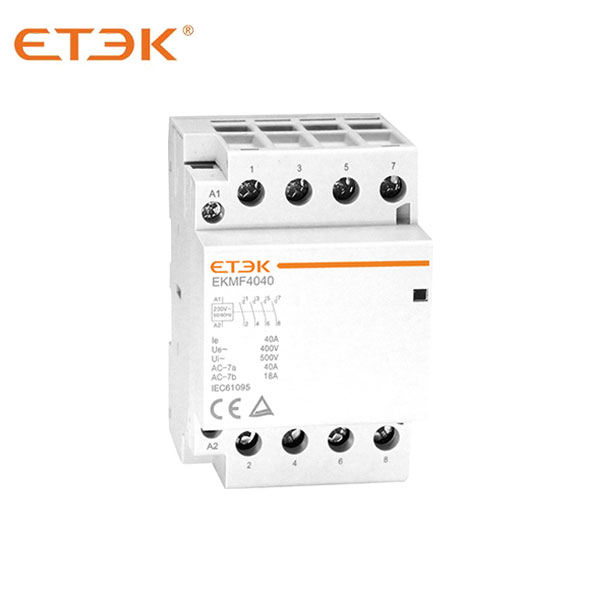

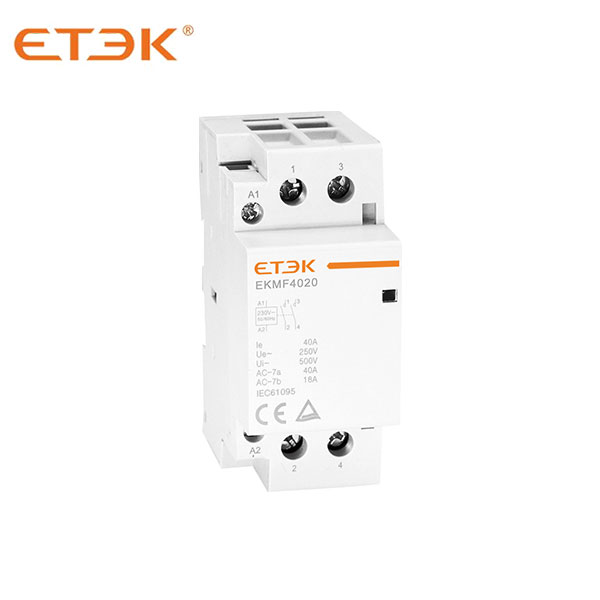

El contactor modular es un tipo de dispositivo de conmutación que se utiliza para controlar cargas de baja capacidad sin generar zumbidos durante su funcionamiento. Se puede montar en riel DIN. Es de tamaño compacto y se puede utilizar en armarios y gabinetes eléctricos pequeños.
Los contactores modulares ETEK EKMF ofrecen versiones manuales y automáticas con una amplia gama de capacidades, desde 16 A hasta 100 A. Ampliamente utilizados en edificios para la conmutación y el control de iluminación, calefacción, ventilación, motores y bombas, estos contactores modulares llevan la reducción de ruido a un nuevo nivel.
Características eléctricas | ||
| Tensión nominal (Ue) | 1P, 2P | 250 V CA |
| 3P, 4P | 400 V CA | |
| Frecuencia | 50/60 Hz | |
| Resistencia (OC) | ||
| vida eléctrica | 100000 | |
| Número máximo de operaciones de conmutación al día | 100 | |
| Características adicionales | ||
| Tensión de aislamiento (Ui) | 500 V CA | |
| Grado de contaminación | 2 | |
| Tensión nominal de resistencia al impulso (Uimp) | 2,5 kV (4 kV a 12/24/48 VCA) | |
| Grado de protección (IEC 60529) | IP20 | |
| IP40 | ||
| Temperatura de funcionamiento | -5℃~+60℃ (1) | |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Tropicalización (IEC 60068-1) | Tratamiento 2 (humedad relativa del 95% a 55℃) | |
| Cumplimiento de ELSV (Voltaje de Seguridad Extra Bajo) para versiones de 12/24/48 VCA | ||
| El control del producto cumple con los requisitos SELV (tensión extra baja de seguridad). | ||

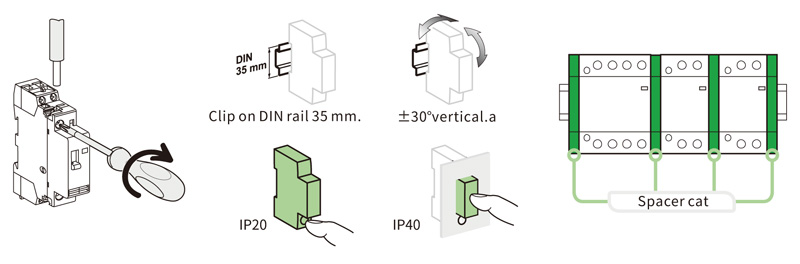

| Nota: En el caso de montaje de contactores en una carcasa cuya temperatura interior se encuentre entre 50 ℃ y 60 ℃, es necesario utilizar un espaciador entre cada contactor. | ||
| Tipo | Clasificación | Duración del viaje | Circuito | Par de apriete | Cables de cobre | ||
| Rígido | Flexible o férula | ||||||
  |   | ||||||
| EKMF | PZ1:4MM | 16~100A | 9 mm | Control | 0,8 Nm | 1,5~2,5 mm² 2×1,5 mm² | 1,5~2,5 mm² 2×2,5 mm² |
| 16~25A | Fuerza | 1,5~6 mm² | 1~4 mm² | ||||
| PZ2: 6 mm | 40A-63A | 14 mm | 3,5 Nm | 6~25mm2 | 6~16 mm² | ||
| 100A | 6×3,5 mm² | 6~35mm2 | |||||
Consumo | ||||||
| Calificación (en) | Tensión de control (VAC) (50/60 Hz) | Consumo | Potencia máxima | |||
| AC-7a | AC-7b | Tenencia | Irrupción | |||
| 1P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 100A | - | 230 | 4,1 VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48 VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48 VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33VA | 1,6 W | |
| 230 | 4,1 VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48 VA | 2,1 W | |
| 100A | - | 230 | 13VA | 106 VA | 4,2 W | |
| Dimensiones generales y de instalación (mm) |
 |
| EKMF-16/20/25A |
 |
| EKMF-32/40/63A |
 |
EKMF-80/100/125A |
 |
| EACT |
|
EKMF Automatic Type Reference List
|
|||||
|
No.of Poles
|
Mode
|
Rating (In)
|
Rated voltage Ue (VAC)(50Hz)
|
Circuit Diagram
|
|
|
AC-7a
|
AC-7b
|
||||
| 1P |
EKMF-1610
|
16A
|
6A |
24
110
230
|
 |
|
EKMF-2010
|
20A | 7A | |||
|
EKMF-2510
|
25A | 9A | |||
|
EKMF-1601
|
16A | 6A |  |
||
|
EKMF-2001
|
20A | 7A | |||
| EKMF-2501 | 25A | 9A | |||
|
EKMF-3210
|
32A | 12A |  |
||
|
EKMF-4010
|
40A | 18A | |||
|
EKMF-6310
|
63A | 25A | |||
|
EKMF-3201
|
32A | 12A |  |
||
|
EKMF-4001
|
40A | 18A | |||
|
EKMF-6301
|
63A | 25A | |||
| 2P |
EKMF-1620
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020
|
20A | 7A | |||
|
EKMF-2520
|
25A | 9A | |||
|
EKMF-1611
|
16A | 6A |  |
||
|
EKMF-2011
|
20A | 7A | |||
|
EKMF-2511
|
25A | 9A | |||
|
EKMF-1602
|
16A | 6A |  |
||
|
EKMF-2002
|
20A | 7A | |||
|
EKMF-2502
|
25A | 9A | |||
|
EKMF-3220
|
32A
|
12A |  |
||
|
EKMF-4020
|
40A | 18A | |||
|
EKMF-6320
|
63A | 25A | |||
|
EKMF-3211
|
32A | 12A |  |
||
|
EKMF-4011
|
40A | 18A | |||
|
EKMF-6311
|
63A | 25A | |||
|
EKMF-3202
|
32A | 12A |  |
||
|
EKMF-4002
|
40A | 18A | |||
|
EKMF-6302
|
63A | 25A | |||
|
EKMF-8020
|
80A | 32A |  |
||
|
EKMF-10020
|
100A | 40A | |||
|
EKMF-12520
|
125A | 50A | |||
|
EKMF-8011
|
80A | 32A |  |
||
|
EKMF-10011
|
100A | 40A | |||
|
EKMF-12511
|
125A | 50A | |||
|
EKMF-8002
|
80A | 32A |  |
||
|
EKMF-10002
|
100A | 40A | |||
|
EKMF-12502
|
125A | 50A | |||
| 3P |
EKMF-1630
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030
|
20A | 7A | |||
|
EKMF-2530
|
25A | 9A | |||
|
EKMF-1603
|
16A | 6A |  |
||
|
EKMF-2003
|
20A | 7A | |||
|
EKMF-2503
|
25A | 9A | |||
|
EKMF-3230
|
32A | 12A |  |
||
|
EKMF-4030
|
40A | 18A | |||
|
EKMF-6330
|
63A | 25A | |||
|
EKMF-3203
|
32A | 12A |  |
||
|
EKMF-4003
|
40A | 18A | |||
|
EKMF-6303
|
63A | 25A | |||
4P |
EKMF-1640
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040
|
20A | 7A | |||
|
EKMF-2540
|
25A | 9A | |||
|
EKMF-1604
|
16A | 6A |  |
||
|
EKMF-2004
|
20A | 7A | |||
|
EKMF-2504
|
25A | 9A | |||
|
EKMF-1622
|
16A | 6A |  |
||
|
EKMF-2022
|
20A | 7A | |||
|
EKMF-2522
|
25A | 9A | |||
|
EKMF-1631
|
16A | 6A |  |
||
|
EKMF-2031
|
20A | 7A | |||
|
EKMF-2531
|
25A | 9A | |||
|
EKMF-3240
|
32A | 12A |  |
||
|
EKMF-4040
|
40A | 18A | |||
|
EKMF-6340
|
63A | 25A | |||
|
EKMF-3204
|
32A | 12A |  |
||
|
EKMF-4004
|
40A | 18A | |||
|
EKMF-6304
|
63A | 25A | |||
|
EKMF-3222
|
32A | 12A |  |
||
|
EKMF-4022
|
40A | 18A | |||
|
EKMF-6322
|
63A | 25A | |||
|
EKMF-3231
|
32A | 12A |  |
||
|
EKMF-4031
|
40A | 18A | |||
|
EKMF-6331
|
63A | 25A | |||
|
EKMF-8040
|
80A | 32A |  |
||
|
EKMF-10040
|
100A | 40A | |||
|
EKMF-12540
|
125A | 50A | |||
|
EKMF-8004
|
80A | 32A |  |
||
|
EKMF-10004
|
100A | 40A | |||
|
EKMF-12504
|
125A | 50A | |||
|
EKMF-8022
|
80A | 32A |  |
||
|
EKMF-10022
|
100A | 40A | |||
|
EKMF-12522
|
125A | 50A | |||
|
EKMF-8031
|
80A | 32A |  |
||
|
EKMF-10031
|
100A | 40A | |||
|
EKMF-12531
|
125A | 50A | |||
