PortuguêsDisyuntor miniatura EKM3-125S 6kA
Preguntar

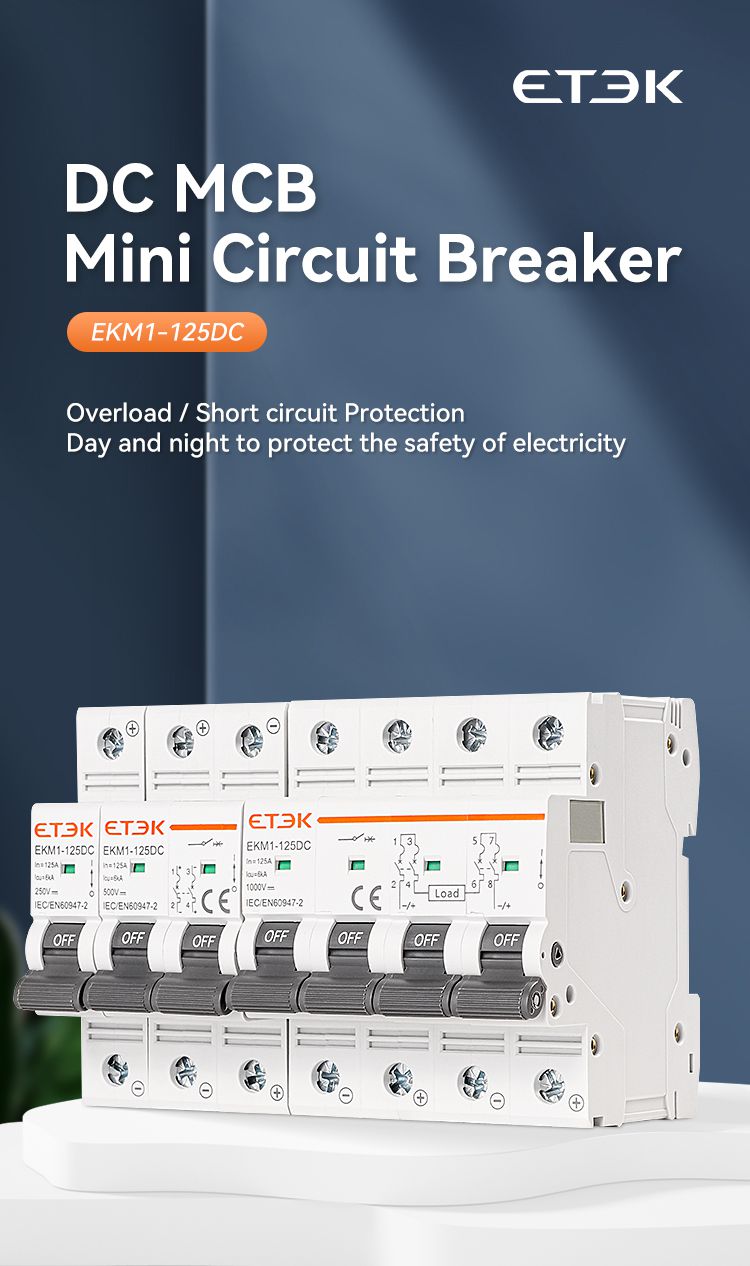

El disyuntor en miniatura de CC de la serie EKM1-125DC (en lo sucesivo, disyuntor) es adecuado para líneas con una corriente nominal de 125 A y una tensión nominal de CC inferior a 250 V o 500 V y 1000 V. Se utiliza para la protección contra sobrecargas y cortocircuitos de instalaciones y equipos eléctricos del sistema de distribución de energía de CC, y puede usarse ampliamente en energía eléctrica, correos y telecomunicaciones, comunicaciones, empresas industriales y mineras y otras industrias. Este producto cumple con los requisitos de IEC60947-2.
Funciones de protección: sobrecarga, cortocircuito.
Poder nominal de corte en cortocircuito icu hasta 10 kA.
Sin polaridad, fácil cableado.
Corriente nominal en hasta 125A.
Tensión nominal ue hasta 1000V.
Diseñado para PV, almacenamiento de energía y otras aplicaciones de CC.
Características eléctricas |
|
| Corriente nominal en | 80,100,125A |
| polacos | 1P, 2P, 4P |
| Tensión nominal Ue | 1P(250V), 2P(500V), 4P(1000V) |
| Capacidad de ruptura nominal | 10.000A |
| Impulso nominal de tensión soportada (1,5/50) Uimp | 4000 V |
| Tensión de prueba dieléctrica en ind. frecuencia durante 1 minuto | 2kV |
| Grado de contaminación | 2 |
| Característica de liberación termomagnética | 8~12 |
Características mecánicas |
|
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura de referencia para el fraguado de elementos térmicos | 30℃ |
| Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ |
| Temperatura de almacenamiento | -25℃~+70℃ |
Instalación |
|
|
Tipo de conexión de terminales
|
Cable/barra colectora tipo clavija/barra colectora tipo U |
|
Tamaño de terminal superior/inferior para cable
|
50 mm² 18-2 AWG |
|
Tamaño de terminal superior/inferior para barra colectora
|
50 mm² 18-2 AWG |
|
Par de apriete
|
3,5 Nm 30 pulgadas-libras
|
| Montaje |
Sobre carril DIN EN60715(35mm) mediante dispositivo de clip rápido
|

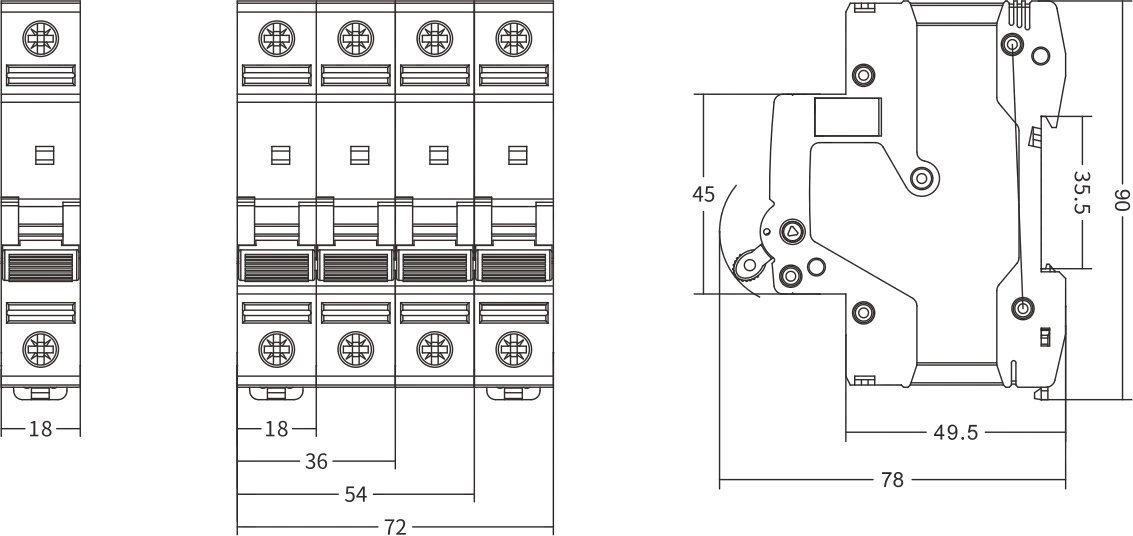

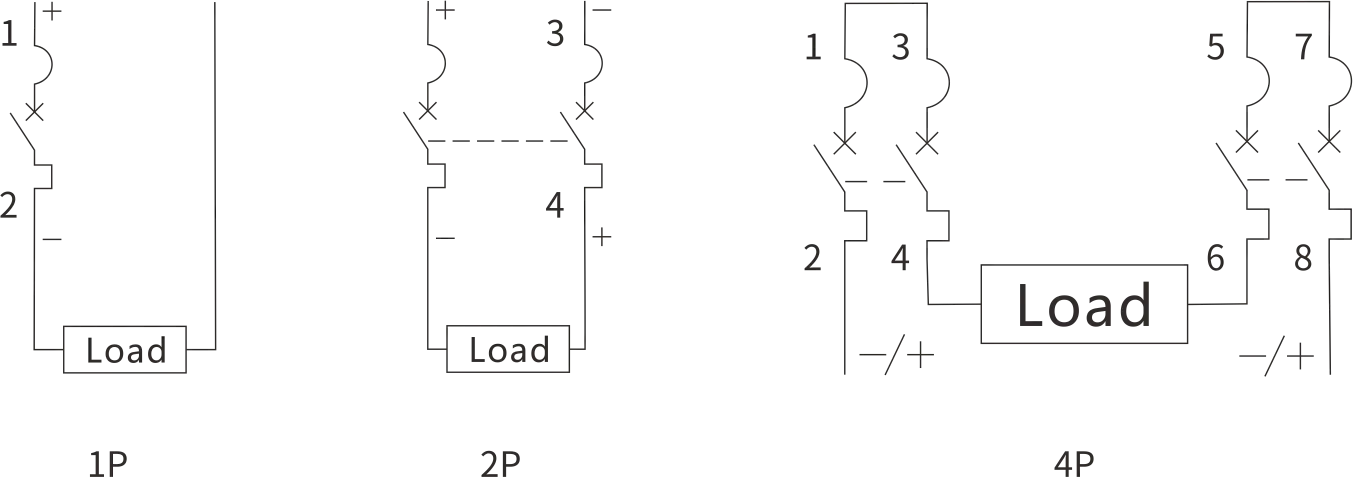

| Conexión | Fuente de alimentación en ambas direcciones |
Combinación con accesorios |
|
| Contacto auxiliar | EKM1H-OF |
| Contacto de alarma | EKM1H-FB |
| Disyuntor de CC EKM1-125DC | ||
| polacos | Corriente nominal (A) | IEC60947-2 |
| Capacidad de ruptura 6KA | ||
| 1P (250 VCC) | 80A | EKM1-125DC-1080 |
| 100A | EKM1-125DC-1100 | |
| 125A | EKM1-125DC-1125 | |
| 2P (500 V CC) | 80A | EKM1-125DC-2080 |
| 100A | EKM1-125DC-2100 | |
| 125A | EKM1-125DC-2125 | |
| 4P (1000 V CC) | 80A | EKM1-125DC-4080 |
| 100A | EKM1-125DC-4100 | |
| 125A | EKM1-125DC-4125 | |
| Capacidad de ruptura 10KA | ||
| 1P (250 V CC) | 80A | EKM1-125HDC-1080 |
| 100A | EKM1-125HDC-1100 | |
| 125A | EKM1-125HDC-1125 | |
| 2P (500 VCC) | 80A | EKM1-125HDC-2080 |
| 100A | EKM1-125HDC-2100 | |
| 125A | EKM1-125HDC-2125 | |
| 4P (1000 VCC) | 80A | EKM1-125HDC-4080 |
| 100A | EKM1-125HDC-4100 | |
| 125A | EKM1-125HDC-4125 | |
