Descripción general del producto

Descripción

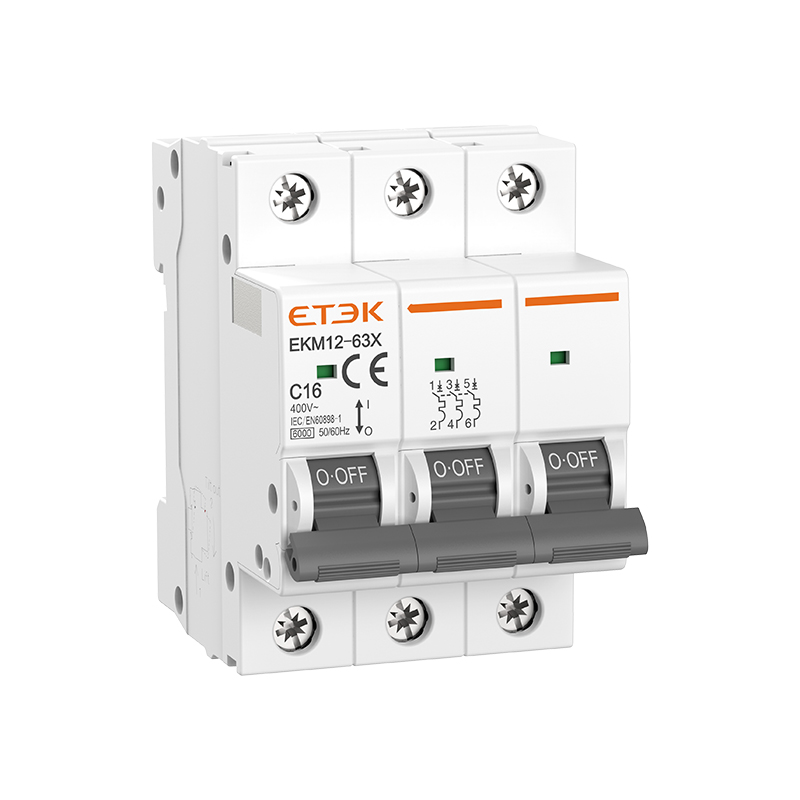

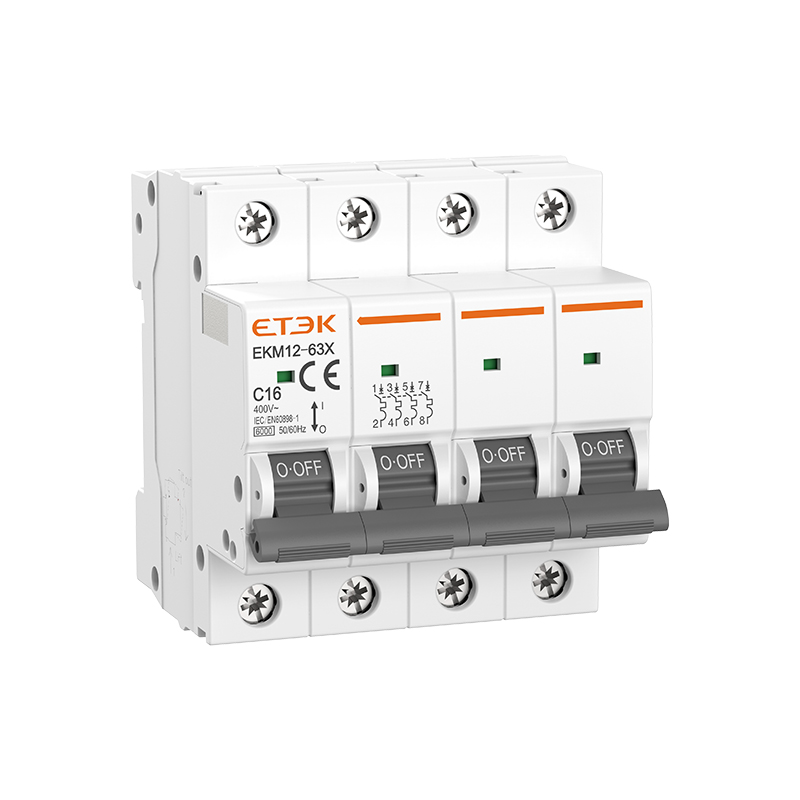

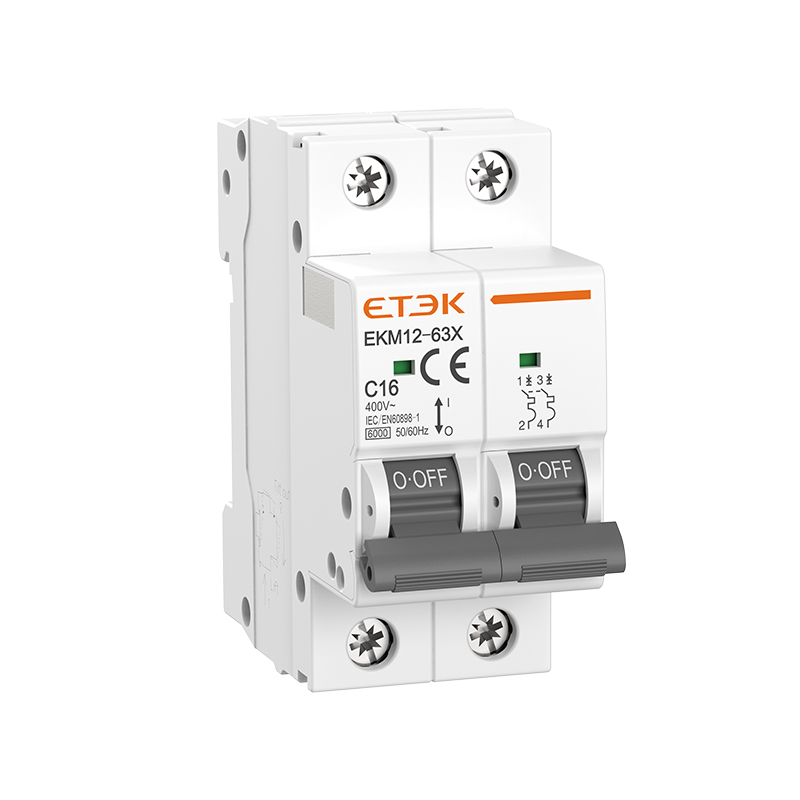

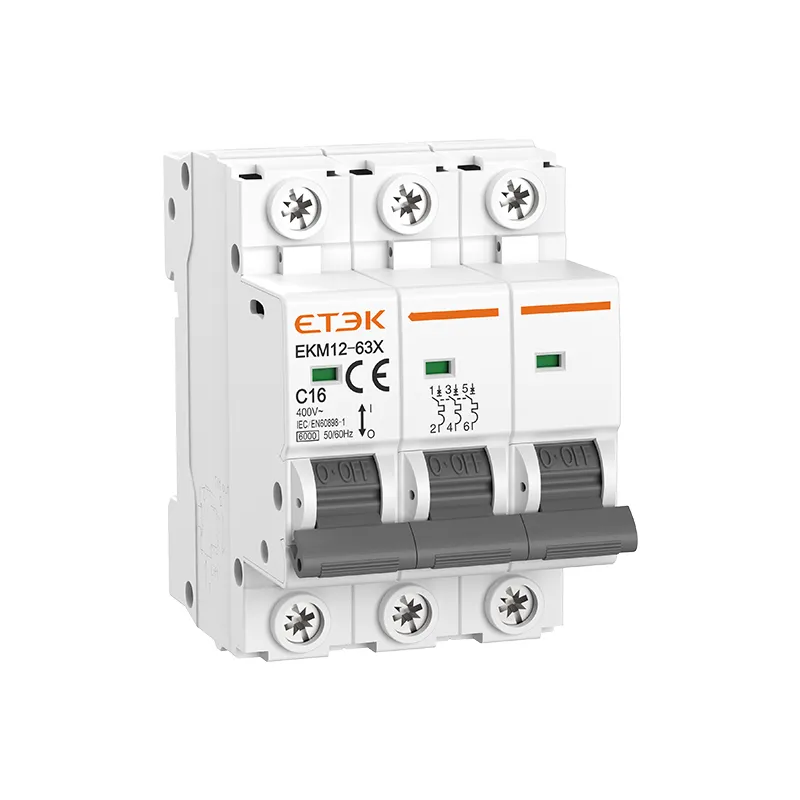

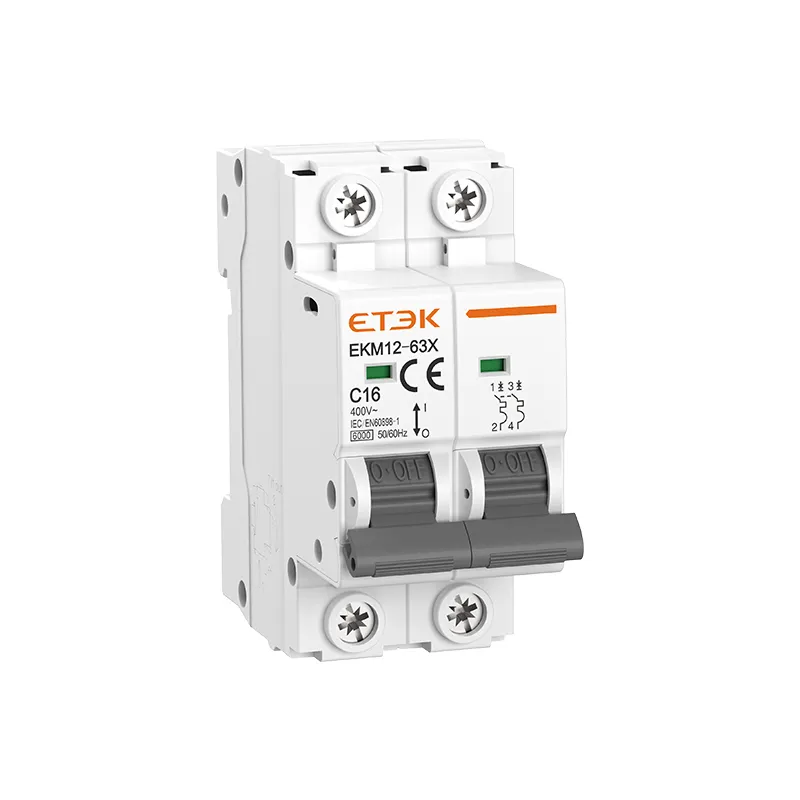

El disyuntor magnetotérmico EKM12-63X establece un estándar en la protección de circuitos eléctricos con su función de conexión dual, que se adapta tanto a instalaciones de barras colectoras estándar como de conductores directos. Su innovador mecanismo de funcionamiento de almacenamiento de energía extiende significativamente la vida útil, superando a los disyuntores magnetotérmicos convencionales. Fabricado con plásticos importados de alta calidad, el EKM12-63X ofrece cualidades excepcionales de resistencia al calor, resistencia al fuego y a prueba de impulsos. El disyuntor magnetotérmico cuenta con una capacidad de limitación de corriente mejorada, lo que proporciona una solución rentable sin comprometer la seguridad ni la eficiencia.

Versatilidad: este MCB de alta calidad es adecuado para una amplia variedad de circuitos domésticos y agrega una capa de protección extensa con facilidad.
Flexibilidad: Con una alta capacidad de ruptura y un disparo sensible, el MCB EKM12-63X está diseñado para adaptarse a condiciones de estrés eléctrico.
Durabilidad: Sus terminales están templados y enchapados, lo que garantiza que el MCB no solo sea resistente al medio ambiente sino también robusto y resistente a la corrosión.
Construcción superior: La carcasa retardante de llama de alto rendimiento del MCB ofrece propiedades anticorrosión y resistencia al fuego incomparables.
Garantía de seguridad: con el MCB EKM12-63X, tenga la tranquilidad de saber que brinda protección confiable contra sobrecargas y cortocircuitos para sus circuitos y equipos conectados.

Parámetros técnicos

Datos técnicos

Características eléctricas
Corriente nominal en	1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A

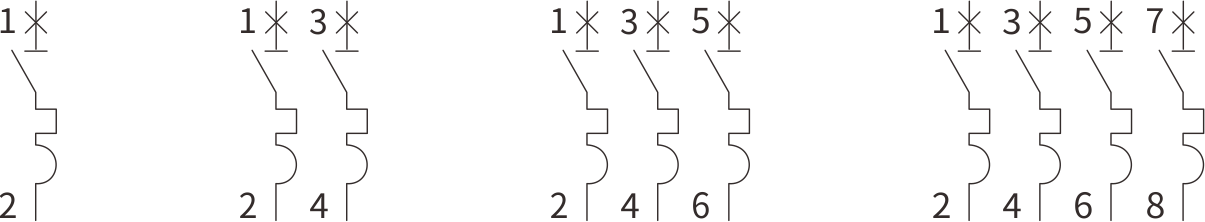

Polacos	1P, 1P+N, 2P, 3P, 3P+N, 4P
Tensión nominal Ue	240/415 V
Tensión de aislamiento Ui	500 V
Frecuencia nominal	50/60 Hz
Capacidad de ruptura nominal	4.500 A
Clase limitante de energía	3
Tensión nominal soportada al impulso (1,5/50) Uimp	4.000 V
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min	2 kV
Grado de contaminación	2
Característica de liberación termomagnética	B, C, D
Características mecánicas
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura de referencia para el ajuste de los elementos térmicos	30℃
Temperatura ambiente (con media diaria ≤35℃)	-5℃~+40℃
Temperatura de almacenamiento	-25℃~+70℃
Instalación
Tipo de conexión de terminal	Barra colectora tipo cable/clavija
Tamaño del terminal superior/inferior para cable	25 mm2, calibre 18-3 AWG
Tamaño de terminal superior/inferior para barra colectora	25 mm2 AWG 18-3
Par de apriete	2,5 Nm 22 pulg.-libras
Montaje	Sobre carril DIN EN 60715 (35mm) mediante dispositivo de clip rápido
Conexión	Alimentación en ambas direcciones

Disyuntor en miniatura MCB 6kA EKM12-63X
