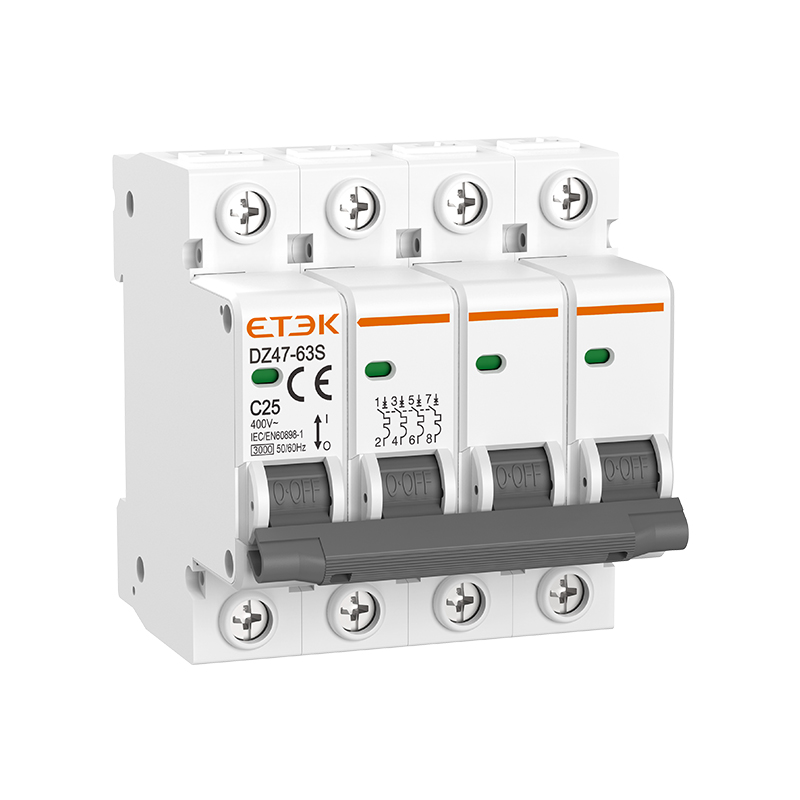

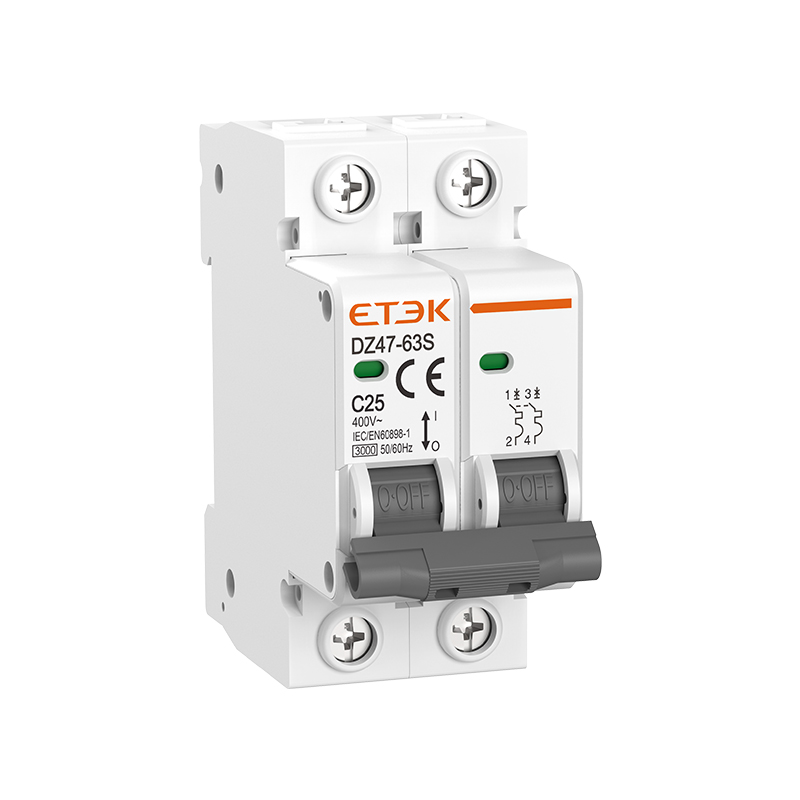

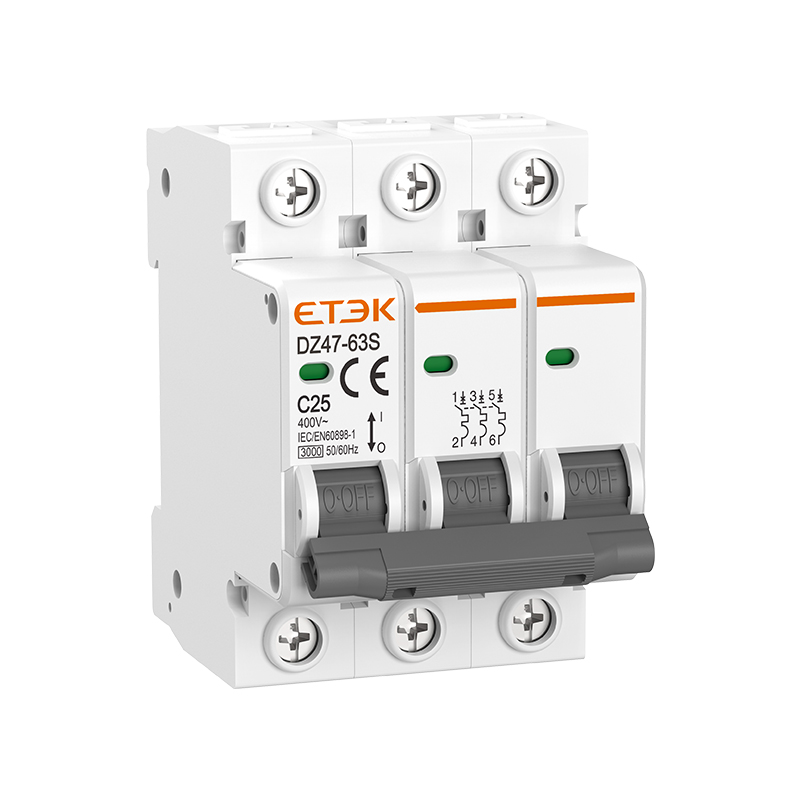

DZ47-63S MCB tiene una conexión dual conveniente tanto para la barra colectora estándar como para la conexión del conductor; Vida útil mucho más larga gracias al mecanismo operativo de almacenamiento de energía; Envolvente y partes funcionales fabricadas con plásticos importados con propiedades ignífugas, resistentes al calor y a prueba de impulsos; Limitación de corriente superior; capacidad garantizando una gama rentable de productos.
1. Extenso, es un producto de alta calidad y se puede utilizar en la mayoría de los circuitos domésticos.
2. Flexibilidad, alta capacidad de rotura y acción sensible.
3. Durabilidad, los terminales están templados y enchapados para la protección del medio ambiente, resistentes y resistentes a la oxidación.
4. Carcasa ignífuga de alta calidad y alto rendimiento, ignífuga y anticorrosión.
5. Seguridad, proporcione protección contra sobrecarga y protección contra cortocircuitos para circuitos o equipos.
Características eléctricas |
|
Corriente nominal en | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
polacos | 1P,1P+N,2P,3P,3P+N,4P |
Tensión nominal Ue | 240/415V |
Tensión de aislamiento Ui | 500V |
Frecuencia nominal | 50/60Hz |
Capacidad de ruptura nominal | 4500A |
Clase de limitación de energía | 3 |
Impulso nominal de tensión soportada (1,5/50) Uimp | 4000 V |
Tensión de prueba dieléctrica en ind. frecuencia durante 1 minuto | 2kV |
Grado de contaminación | 2 |
Característica de liberación termomagnética | B, C, D |
Características mecánicas |
|
Vida eléctrica | 4.000 ciclos |
Vida mecánica | 10.000 ciclos |
Indicador de posición de contacto | Sí |
Grado de protección | IP20 |
Temperatura de referencia para el fraguado de elementos térmicos | 30℃ |
Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ |
Temperatura de almacenamiento | -25℃~+70℃ |
Instalación |
|
Tipo de conexión de terminales | Barra colectora tipo cable/clavija |
Tamaño de terminal superior/inferior para cable | 25 mm2 18-3 AWG |
Tamaño de terminal superior/inferior para barra colectora | 25 mm2 18-3 AWG |
Par de apriete | 2,5 Nm 22 pulgadas-libras |
Montaje | Sobre carril DIN EN 60715 (35mm) mediante dispositivo de clip rápido |
Conexión | Fuente de alimentación en ambas direcciones |
Combinación con accesorios |
|
Contacto auxiliar
|
DZ47-OF
|
Contacto de alarma | DZ47-FB |
Liberación de derivación | DZ47-MX |
Liberación de sobre/bajo voltaje | DZ47-MV+MN |
Disyuntor DZ47-63S | ||||
polacos | Corriente nominal (A) | Curva B | Curva C | Curva D |
1P | 1A | DZ47-63S-1B01 | DZ47-63S-1C01 | DZ47-63S-1D01 |
2A | DZ47-63S-1B02 | DZ47-63S-1C02 | DZ47-63S-1D02 | |
3A | DZ47-63S-1B03 | DZ47-63S-1C03 | DZ47-63S-1D03 | |
4A | DZ47-63S-1B04 | DZ47-63S-1C04 | DZ47-63S-1D04 | |
5A | DZ47-63S-1B05 | DZ47-63S-1C05 | DZ47-63S-1D05 | |
6A | DZ47-63S-1B06 | DZ47-63S-1C06 | DZ47-63S-1D06 | |
8A | DZ47-63S-1B08 | DZ47-63S-1C08 | DZ47-63S-1D08 | |
10 A | DZ47-63S-1B10 | DZ47-63S-1C10 | DZ47-63S-1D10 | |
13A | DZ47-63S-1B13 | DZ47-63S-1C13 | DZ47-63S-1D13 | |
16A | DZ47-63S-1B16 | DZ47-63S-1C16 | DZ47-63S-1D16 | |
20A | DZ47-63S-1B20 | DZ47-63S-1C20 | DZ47-63S-1D20 | |
25A | DZ47-63S-1B25 | DZ47-63S-1C25 | DZ47-63S-1D25 | |
32A | DZ47-63S-1B32 | DZ47-63S-1C32 | DZ47-63S-1D32 | |
40A | DZ47-63S-1B40 | DZ47-63S-1C40 | DZ47-63S-1D40 | |
50A | DZ47-63S-1B50 | DZ47-63S-1C50 | DZ47-63S-1D50 | |
63A | DZ47-63S-1B63 | DZ47-63S-1C63 | DZ47-63S-1D63 | |
2P | 1A | DZ47-63S-2B01 | DZ47-63S-2C01 | DZ47-63S-2D01 |
2A | DZ47-63S-2B02 | DZ47-63S-2C02 | DZ47-63S-2D02 | |
3A | DZ47-63S-2B03 | DZ47-63S-2C03 | DZ47-63S-2D03 | |
4A | DZ47-63S-2B04 | DZ47-63S-2C04 | DZ47-63S-2D04 | |
5A | DZ47-63S-2B05 | DZ47-63S-2C05 | DZ47-63S-2D05 | |
6A | DZ47-63S-2B06 | DZ47-63S-2C06 | DZ47-63S-2D06 | |
8A | DZ47-63S-2B08 | DZ47-63S-2C08 | DZ47-63S-2D08 | |
10 A | DZ47-63S-2B10 | DZ47-63S-2C10 | DZ47-63S-2D10 | |
13A | DZ47-63S-2B13 | DZ47-63S-2C13 | DZ47-63S-2D13 | |
16A | DZ47-63S-2B16 | DZ47-63S-2C16 | DZ47-63S-2D16 | |
20A | DZ47-63S-2B20 | DZ47-63S-2C20 | DZ47-63S-2D20 | |
25A | DZ47-63S-2B25 | DZ47-63S-2C25 | DZ47-63S-2D25 | |
32A | DZ47-63S-2B32 | DZ47-63S-2C32 | DZ47-63S-2D32 | |
40A | DZ47-63S-2B40 | DZ47-63S-2C40 | DZ47-63S-2D40 | |
50A | DZ47-63S-2B50 | DZ47-63S-2C50 | DZ47-63S-2D50 | |
63A | DZ47-63S-2B63 | DZ47-63S-2C63 | DZ47-63S-2D63 | |
3P | 1A | DZ47-63S-3B01 | DZ47-63S-3C01 | DZ47-63S-3D01 |
2A | DZ47-63S-3B02 | DZ47-63S-3C02 | DZ47-63S-3D02 | |
3A | DZ47-63S-3B03 | DZ47-63S-3C03 | DZ47-63S-3D03 | |
4A | DZ47-63S-3B04 | DZ47-63S-3C04 | DZ47-63S-3D04 | |
5A | DZ47-63S-3B05 | DZ47-63S-3C05 | DZ47-63S-3D05 | |
6A | DZ47-63S-3B06 | DZ47-63S-3C06 | DZ47-63S-3D06 | |
8A | DZ47-63S-3B08 | DZ47-63S-3C08 | DZ47-63S-3D08 | |
10 A | DZ47-63S-3B10 | DZ47-63S-3C10 | DZ47-63S-3D10 | |
13A | DZ47-63S-3B13 | DZ47-63S-3C13 | DZ47-63S-3D13 | |
16A | DZ47-63S-3B16 | DZ47-63S-3C16 | DZ47-63S-3D16 | |
20A | DZ47-63S-3B20 | DZ47-63S-3C20 | DZ47-63S-3D20 | |
25A | DZ47-63S-3B25 | DZ47-63S-3C25 | DZ47-63S-3D25 | |
32A | DZ47-63S-3B32 | DZ47-63S-3C32 | DZ47-63S-3D32 | |
40A | DZ47-63S-3B40 | DZ47-63S-3C40 | DZ47-63S-3D40 | |
50A | DZ47-63S-3B50 | DZ47-63S-3C50 | DZ47-63S-3D50 | |
63A | DZ47-63S-3B63 | DZ47-63S-3C63 | DZ47-63S-3D63 | |
4P | 1A | DZ47-63S-4B01 | DZ47-63S-4C01 | DZ47-63S-4D01 |
2A | DZ47-63S-4B02 | DZ47-63S-4C02 | DZ47-63S-4D02 | |
3A | DZ47-63S-4B03 | DZ47-63S-4C03 | DZ47-63S-4D03 | |
4A | DZ47-63S-4B04 | DZ47-63S-4C04 | DZ47-63S-4D04 | |
5A | DZ47-63S-4B05 | DZ47-63S-4C05 | DZ47-63S-4D05 | |
6A | DZ47-63S-4B06 | DZ47-63S-4C06 | DZ47-63S-4D06 | |
8A | DZ47-63S-4B08 | DZ47-63S-4C08 | DZ47-63S-4D08 | |
10 A | DZ47-63S-4B10 | DZ47-63S-4C10 | DZ47-63S-4D10 | |
13A | DZ47-63S-4B13 | DZ47-63S-4C13 | DZ47-63S-4D13 | |
16A | DZ47-63S-4B16 | DZ47-63S-4C16 | DZ47-63S-4D16 | |
20A | DZ47-63S-4B20 | DZ47-63S-4C20 | DZ47-63S-4D20 | |
25A | DZ47-63S-4B25 | DZ47-63S-4C25 | DZ47-63S-4D25 | |
32A | DZ47-63S-4B32 | DZ47-63S-4C32 | DZ47-63S-4D32 | |
40A | DZ47-63S-4B40 | DZ47-63S-4C40 | DZ47-63S-4D40 | |
50A | DZ47-63S-4B50 | DZ47-63S-4C50 | DZ47-63S-4D50 | |
63A | DZ47-63S-4B63 | DZ47-63S-4C63 | DZ47-63S-4D63 | |
1P+N | 1A | DZ47-63S-1NB01 | DZ47-63S-1NC01 | DZ47-63S-1ND01 |
2A | DZ47-63S-1NB02 | DZ47-63S-1NC02 | DZ47-63S-1ND02 | |
3A | DZ47-63S-1NB03 | DZ47-63S-1NC03 | DZ47-63S-1ND03 | |
4A | DZ47-63S-1NB04 | DZ47-63S-1NC04 | DZ47-63S-1ND04 | |
5A | DZ47-63S-1NB05 | DZ47-63S-1NC05 | DZ47-63S-1ND05 | |
6A | DZ47-63S-1NB06 | DZ47-63S-1NC06 | DZ47-63S-1ND06 | |
8A | DZ47-63S-1NB08 | DZ47-63S-1NC08 | DZ47-63S-1ND08 | |
10 A | DZ47-63S-1NB10 | DZ47-63S-1NC10 | DZ47-63S-1ND10 | |
13A | DZ47-63S-1NB13 | DZ47-63S-1NC13 | DZ47-63S-1ND13 | |
16A | DZ47-63S-1NB16 | DZ47-63S-1NC16 | DZ47-63S-1ND16 | |
20A | DZ47-63S-1NB20 | DZ47-63S-1NC20 | DZ47-63S-1ND20 | |
25A | DZ47-63S-1NB25 | DZ47-63S-1NC25 | DZ47-63S-1ND25 | |
32A | DZ47-63S-1NB32 | DZ47-63S-1NC32 | DZ47-63S-1ND32 | |
40A | DZ47-63S-1NB40 | DZ47-63S-1NC40 | DZ47-63S-1ND40 | |
50A | DZ47-63S-1NB50 | DZ47-63S-1NC50 | DZ47-63S-1ND50 | |
63A | DZ47-63S-1NB63 | DZ47-63S-1NC63 | DZ47-63S-1ND63 | |
3P+N | 1A | DZ47-63S-3NB01 | DZ47-63S-3NC01 | DZ47-63S-3ND01 |
2A | DZ47-63S-3NB02 | DZ47-63S-3NC02 | DZ47-63S-3ND02 | |
3A | DZ47-63S-3NB03 | DZ47-63S-3NC03 | DZ47-63S-3ND03 | |
4A | DZ47-63S-3NB04 | DZ47-63S-3NC04 | DZ47-63S-3ND04 | |
5A | DZ47-63S-3NB05 | DZ47-63S-3NC05 | DZ47-63S-3ND05 | |
6A | DZ47-63S-3NB06 | DZ47-63S-3NC06 | DZ47-63S-3ND06 | |
8A | DZ47-63S-3NB08 | DZ47-63S-3NC08 | DZ47-63S-3ND08 | |
10 A | DZ47-63S-3NB10 | DZ47-63S-3NC10 | DZ47-63S-3ND10 | |
13A | DZ47-63S-3NB13 | DZ47-63S-3NC13 | DZ47-63S-3ND13 | |
16A | DZ47-63S-3NB16 | DZ47-63S-3NC16 | DZ47-63S-3ND16 | |
20A | DZ47-63S-3NB20 | DZ47-63S-3NC20 | DZ47-63S-3ND20 | |
25A | DZ47-63S-3NB25 | DZ47-63S-3NC25 | DZ47-63S-3ND25 | |
32A | DZ47-63S-3NB32 | DZ47-63S-3NC32 | DZ47-63S-3ND32 | |
40A | DZ47-63S-3NB40 | DZ47-63S-3NC40 | DZ47-63S-3ND40 | |
50A | DZ47-63S-3NB50 | DZ47-63S-3NC50 | DZ47-63S-3ND50 | |
63A | DZ47-63S-3NB63 | DZ47-63S-3NC63 | DZ47-63S-3ND63 |
