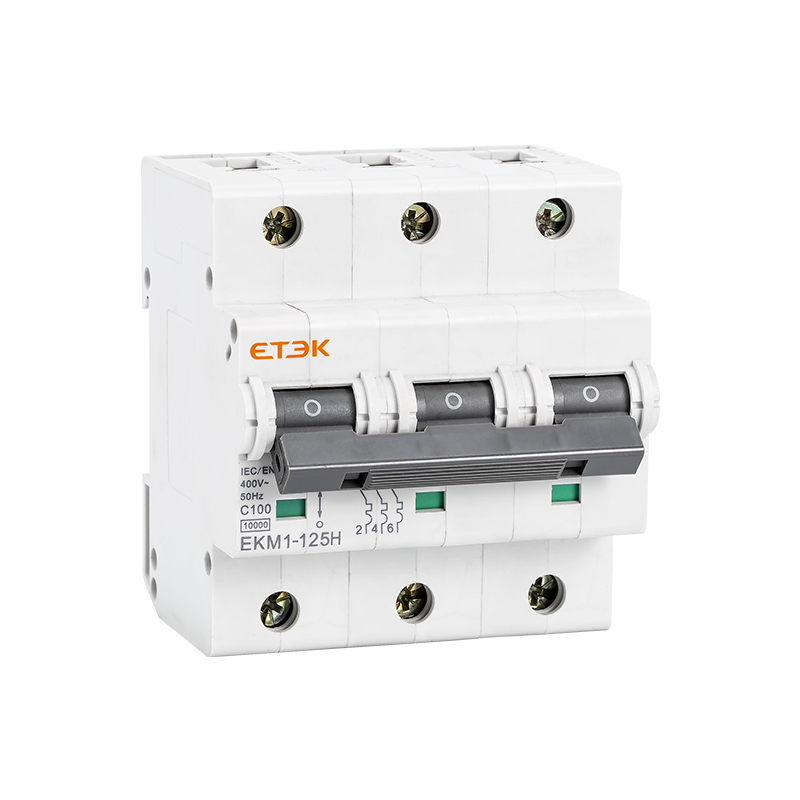

El disyuntor EKM1-125 tiene las características de estructura avanzada, rendimiento confiable, alta capacidad de ruptura (10kA) y apariencia hermosa. Se utiliza principalmente para CA de 50 Hz o 60 Hz, voltaje nominal de 400 V o inferior y corriente nominal de trabajo de 125 A o inferior. Se utiliza para la protección contra sobrecargas y cortocircuitos de iluminación, líneas de distribución, equipos en edificios de oficinas, edificios residenciales, etc. También se puede utilizar para operaciones de encendido y apagado poco frecuentes y conversión de líneas.

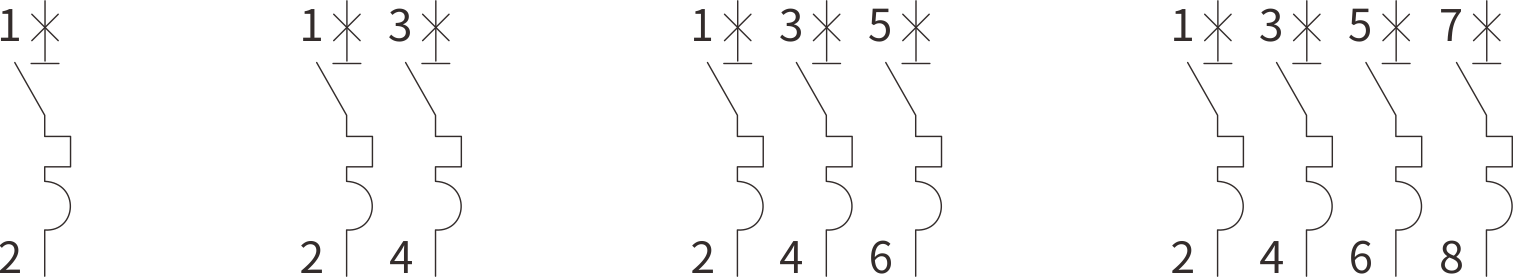

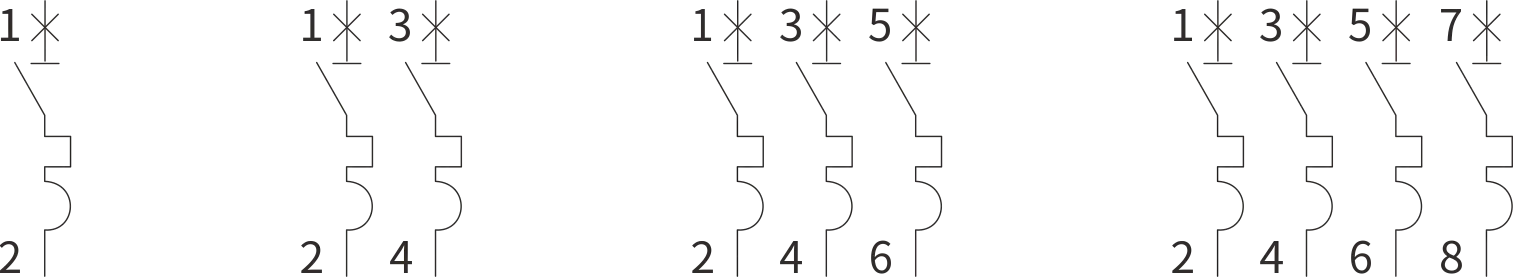

Características eléctricas |
|
Corriente nominal en | 63,80,100,125A |
polacos | 1P,1P+N,2P,3P,3P+N,4P |
Tensión nominal Ue | 240/415V |
Tensión de aislamiento Ui | 500V |
Frecuencia nominal | 50/60Hz |
Capacidad de ruptura nominal | 10,000A |
Clase de limitación de energía | 3 |
Impulso nominal de tensión soportada (1,5/50) Uimp | 4000 V |
Tensión de prueba dieléctrica en ind. frecuencia durante 1 minuto | 2kV |
Grado de contaminación | 2 |
Característica de liberación termomagnética | 8-12 pulgadas |
Características mecánicas |
|
Vida eléctrica | 4.000 ciclos |
Vida mecánica | 10.000 ciclos |
Indicador de posición de contacto | Sí |
Grado de protección | IP20 |
Temperatura de referencia para el fraguado de elementos térmicos | 30℃ |
Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ |
Temperatura de almacenamiento | -25℃~+70℃ |

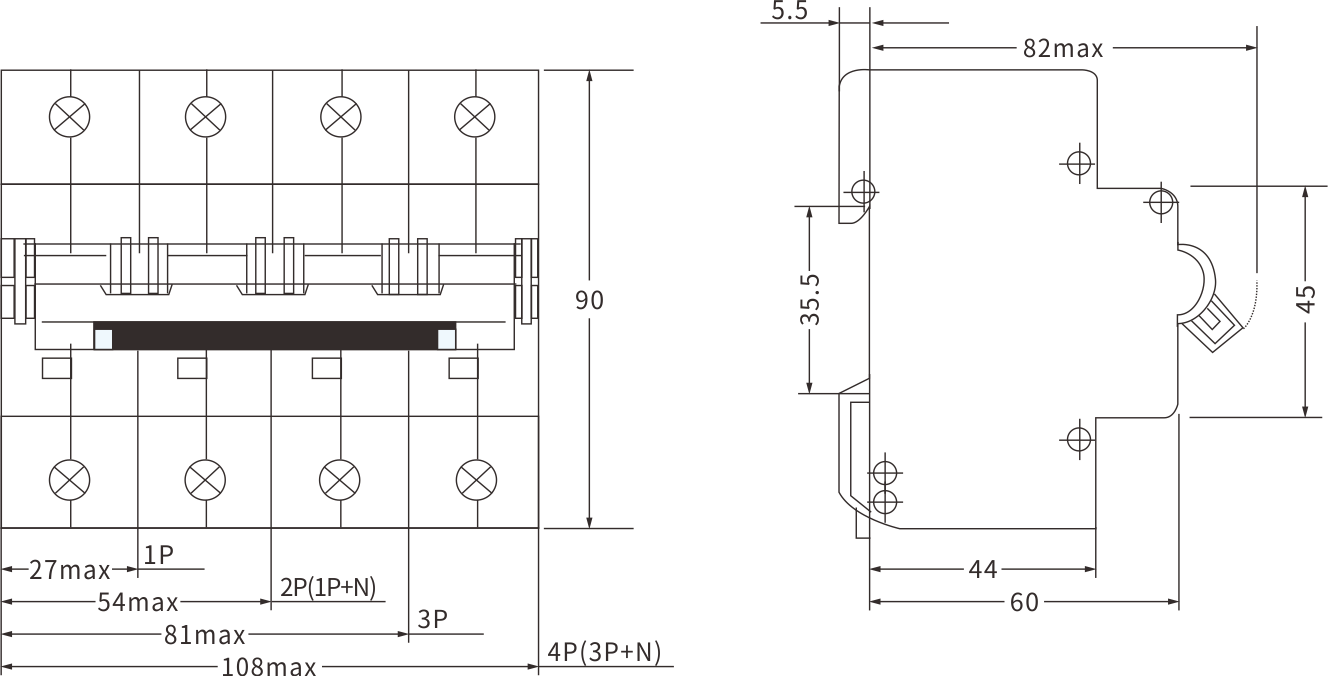

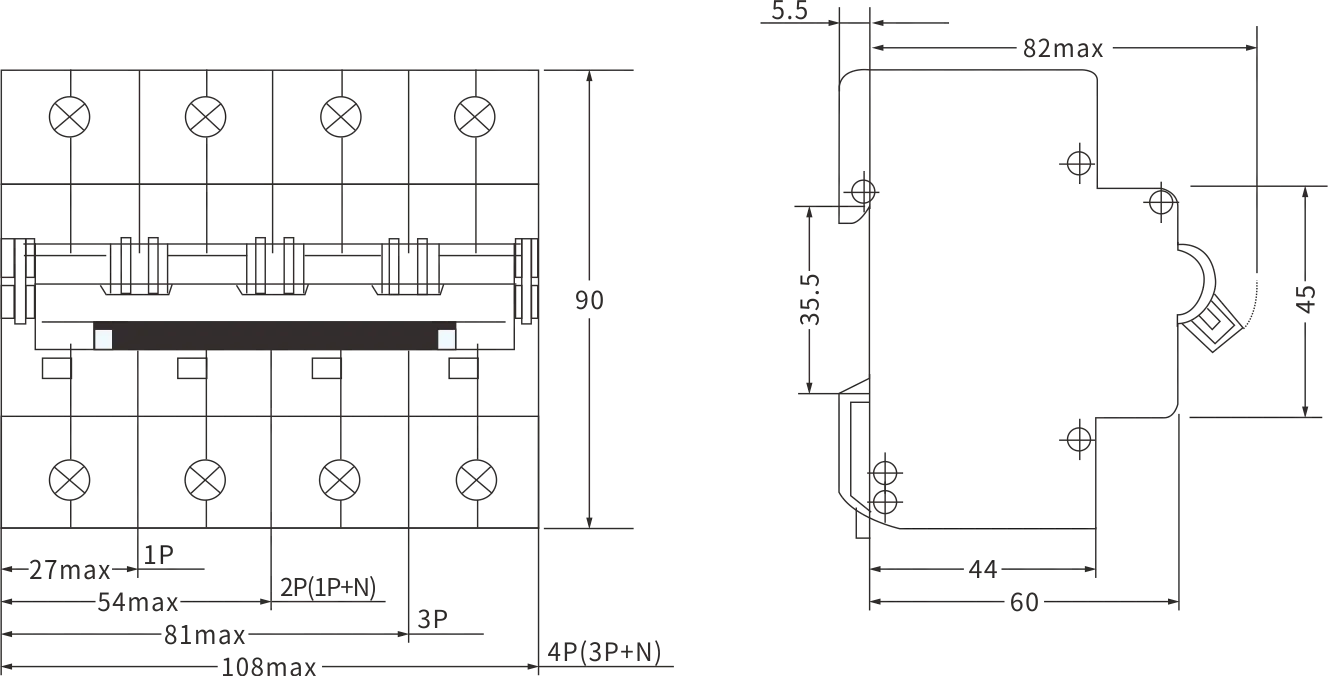

Instalación |
|
Tipo de conexión de terminal | Barra colectora tipo cable/clavija |
Tamaño de terminal superior/inferior para cable | 50 mm2 18-2 AWG |
Tamaño de terminal superior/inferior para barra colectora | 50 mm2 18-2 AWG |
Par de apriete | 3,5 Nm 30 pulg-lb |
Montaje | Sobre carril DIN EN60715(35mm) mediante dispositivo de clip rápido |
Conexión | Fuente de alimentación en ambas direcciones |
Disyuntor EKM1-125 10KA | |||
polacos | Corriente nominal (A) | Curva C | Curva D |
1P | 16A | EKM1-125-1C16 | EKM1-125-1D16 |
20A | EKM1-125-1C20 | EKM1-125-1D20 | |
25A | EKM1-125-1C25 | EKM1-125-1D25 | |
32A | EKM1-125-1C32 | EKM1-125-1D32 | |
40A | EKM1-125-1C40 | EKM1-125-1D40 | |
50A | EKM1-125-1C50 | EKM1-125-1D50 | |
63A | EKM1-125-1C63 | EKM1-125-1D63 | |
80A | EKM1-125-1C80 | EKM1-125-1D80 | |
100A | EKM1-125-1C100 | EKM1-125-1D100 | |
125A | EKM1-125-1C125 | EKM1-125-1D125 | |
2P | 16A | EKM1-125-2C16 | EKM1-125-2D16 |
20A | EKM1-125-2C20 | EKM1-125-2D20 | |
25A | EKM1-125-2C25 | EKM1-125-2D25 | |
32A | EKM1-125-2C32 | EKM1-125-2D32 | |
40A | EKM1-125-2C40 | EKM1-125-2D40 | |
50A | EKM1-125-2C50 | EKM1-125-2D50 | |
63A | EKM1-125-2C63 | EKM1-125-2D63 | |
80A | EKM1-125-2C80 | EKM1-125-2D80 | |
100A | EKM1-125-2C100 | EKM1-125-2D100 | |
125A | EKM1-125-2C125 | EKM1-125-2D125 | |
3P | 16A | EKM1-125-3C16 | EKM1-125-3D16 |
20A | EKM1-125-3C20 | EKM1-125-3D20 | |
25A | EKM1-125-3C25 | EKM1-125-3D25 | |
32A | EKM1-125-3C32 | EKM1-125-3D32 | |
40A | EKM1-125-3C40 | EKM1-125-3D40 | |
50A | EKM1-125-3C50 | EKM1-125-3D50 | |
63A | EKM1-125-3C63 | EKM1-125-3D63 | |
80A | EKM1-125-3C80 | EKM1-125-3D80 | |
100A | EKM1-125-3C100 | EKM1-125-3D100 | |
125A | EKM1-125-3C125 | EKM1-125-3D125 | |
4P | 16A | EKM1-125-4C16 | EKM1-125-4D16 |
20A | EKM1-125-4C20 | EKM1-125-4D20 | |
25A | EKM1-125-4C25 | EKM1-125-4D25 | |
32A | EKM1-125-4C32 | EKM1-125-4D32 | |
40A | EKM1-125-4C40 | EKM1-125-4D40 | |
50A | EKM1-125-4C50 | EKM1-125-4D50 | |
63A | EKM1-125-4C63 | EKM1-125-4D63 | |
80A | EKM1-125-4C80 | EKM1-125-4D80 | |
100A | EKM1-125-4C100 | EKM1-125-4D100 | |
125A | EKM1-125-4C125 | EKM1-125-4D125 |
