● Norma: IEC60898-1
● Protección: Sobrecorriente y cortocircuito
● Tipo de viaje: Termomagnético
● Corriente nominal: 6~40A
● Tensión nominal: 230/400V~240/415V
● Número de polos: 1P+N
● Capacidad nominal de interrupción de cortocircuito: 6 kA
● Curva de activación: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexión: Desde arriba y desde abajo
● Certificados: CE, CB

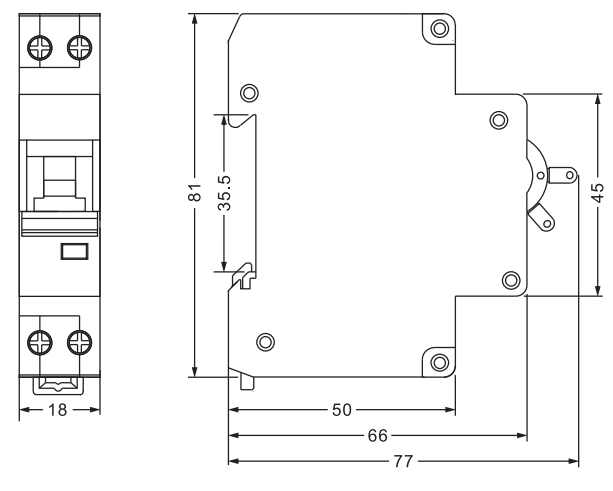

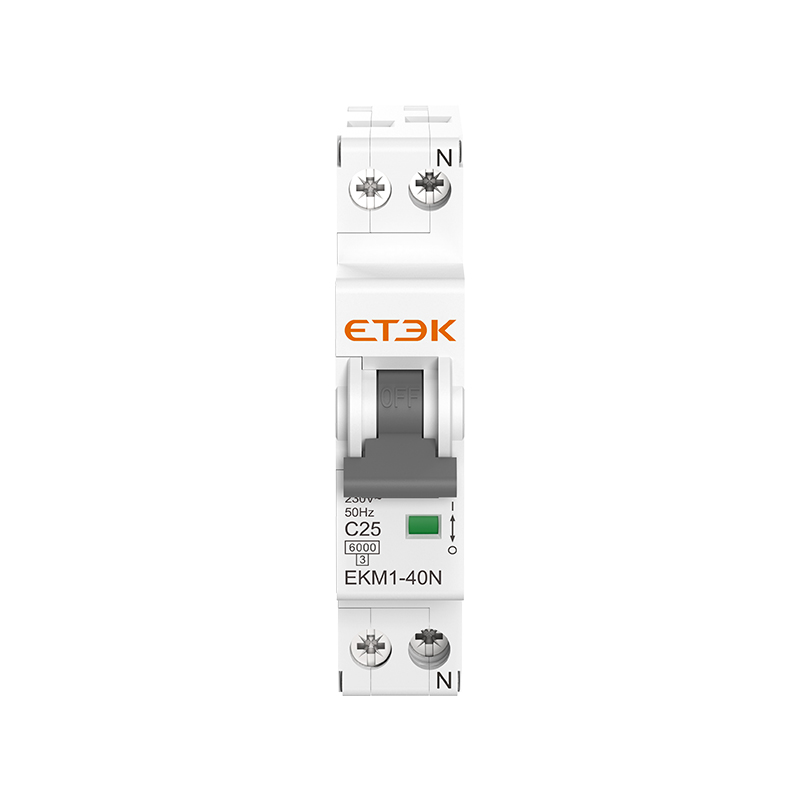

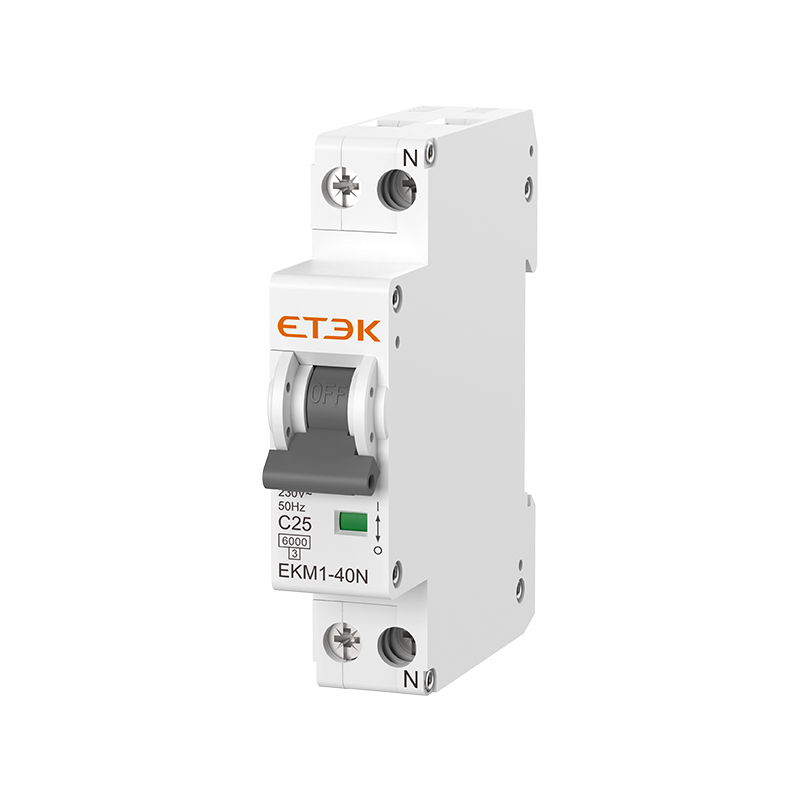

El interruptor automático miniatura (MCB) tipo DPN EKM1-40N es un dispositivo de protección de circuitos compacto y eficiente diseñado para sistemas eléctricos de baja tensión. Funciona según el mismo principio básico que un interruptor automático estándar: interrumpir el flujo de corriente en un circuito eléctrico cuando se produce una falla, como una sobrecarga o un cortocircuito.
El principio de funcionamiento de un interruptor automático tipo DPN se basa en una tira bimetálica y una bobina electromagnética. En caso de sobrecarga, la tira bimetálica se calienta y se dobla, provocando el disparo del interruptor. En caso de cortocircuito, la bobina electromagnética genera un campo magnético intenso que dispara rápidamente el interruptor.
Tamaño compacto: Los disyuntores magnetotérmicos tipo DPN son más pequeños que los disyuntores tradicionales, lo que los hace adecuados para aplicaciones donde el espacio es limitado.
Disparo más rápido: Los disyuntores magnetotérmicos de tipo DPN pueden dispararse más rápidamente en caso de fallo, lo que proporciona una mejor protección para los equipos y sistemas eléctricos.
Facilidad de instalación: Los disyuntores magnetotérmicos tipo DPN suelen ser más fáciles de instalar y reemplazar que los disyuntores tradicionales, ya que a menudo cuentan con opciones de montaje enchufables o en riel DIN.
Protección monopolar + neutro (SPN): Los disyuntores magnetotérmicos tipo DPN brindan protección tanto para los cables de fase como para los neutros en un circuito, ofreciendo una mayor seguridad en comparación con los disyuntores monopolares.
Los interruptores automáticos tipo DPN suelen utilizarse en aplicaciones residenciales, comerciales e industriales donde se requiere protección contra sobrecorrientes, cortocircuitos y otras fallas eléctricas. A menudo se emplean junto con otros dispositivos de protección de circuitos, como fusibles o interruptores diferenciales, para brindar una protección integral a los sistemas eléctricos.
| Estándar | IEC/EN60898-1 |
| Protección | Sobrecorriente y cortocircuito |
| Tipo de viaje | Termomagnético |
| Corriente nominal en | 6,10,16,20,25,32,40A |
| Polos | 1P+N |
| Tensión nominal Ue | 230/240 V |
| Tensión de aislamiento Ui | 500V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de rotura nominal | 6.000A |
| Clase limitante de energía | 3 |
| Tensión nominal de resistencia al impulso (1,2/50) Uimp | 4000 V |
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2kV |
| Característica de liberación térmica | (1.13-1.45) x En |
| Característica de liberación termomagnética | B:(3-5) x In, C:(5-10) x In |
| vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente (con promedio diario ≤ 35 ℃) | -5℃~+40℃, humedad máxima del 95% |
| Tipo de conexión de terminal | Barra colectora de tipo cable/pin |
| Tamaño máximo del terminal para el cable | 10 mm 2 |
| Par de apriete máximo | 1,5 Nm |
| Montaje | Montaje en riel DIN de 35 mm |
| Conexión | De arriba abajo |
| EKM1-40N 1P+N 6KA Circuit Breaker | |||
| Poles | Rated Current (A) | B Curve | C Curve |
| 1P+N | 6A | EKM1-40N-1B06 | EKM1-40N-1C06 |
| 10A | EKM1-40N-1B10 | EKM1-40N-1C10 | |
| 16A | EKM1-40N-1B16 | EKM1-40N-1C16 | |
| 20A | EKM1-40N-1B20 | EKM1-40N-1C20 | |
| 25A | EKM1-40N-1B25 | EKM1-40N-1C25 | |
| 32A | EKM1-40N-1B32 | EKM1-40N-1C32 | |
| 40A | EKM1-40N-1B40 | EKM1-40N-1C40 | |
