ETEK EKM1-40N 1P+N 6kA Disyuntor modular único en miniatura
Preguntar

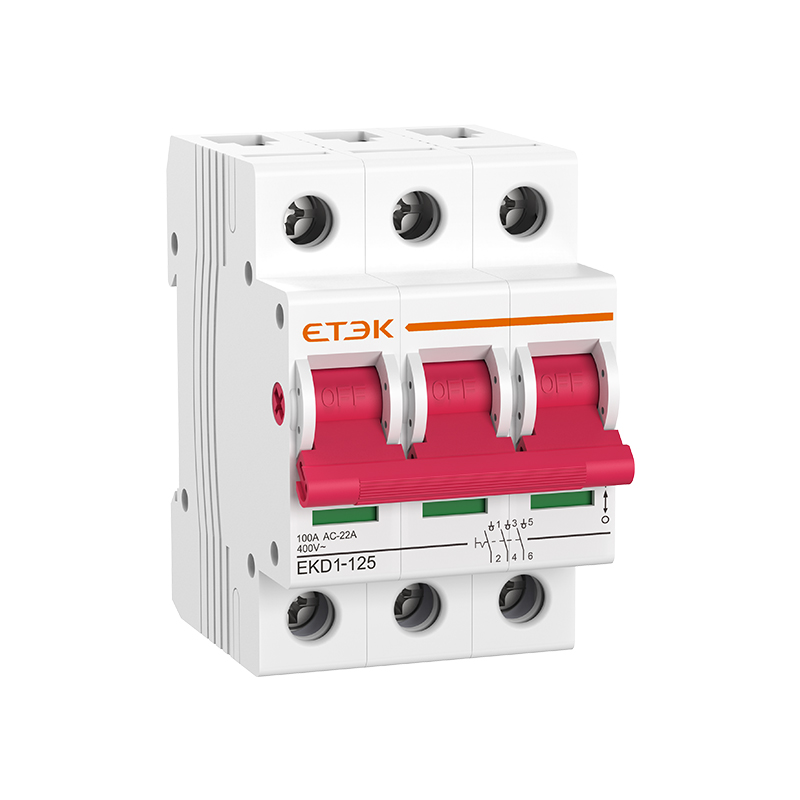

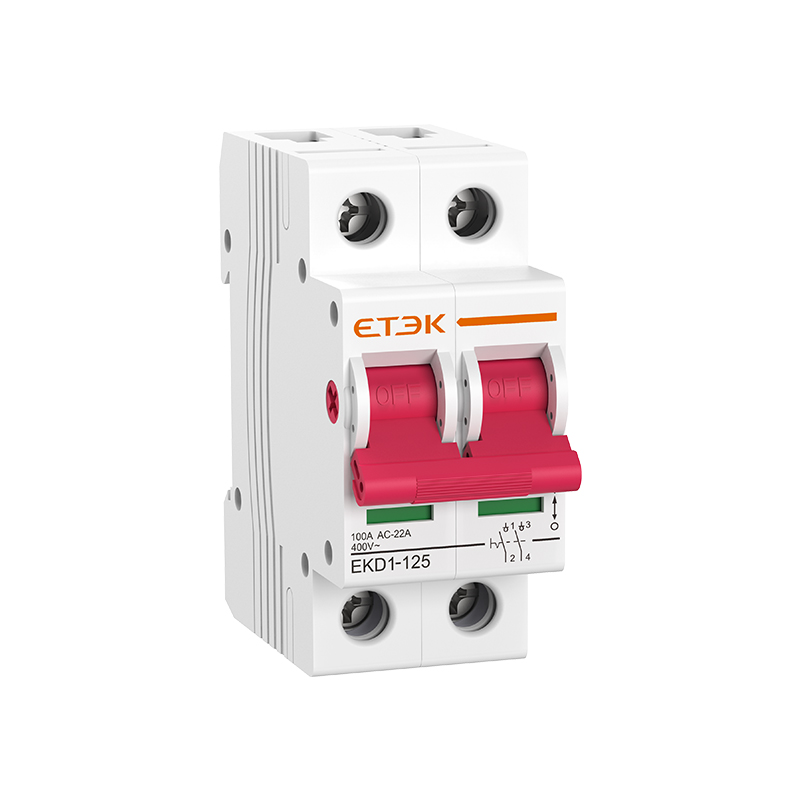

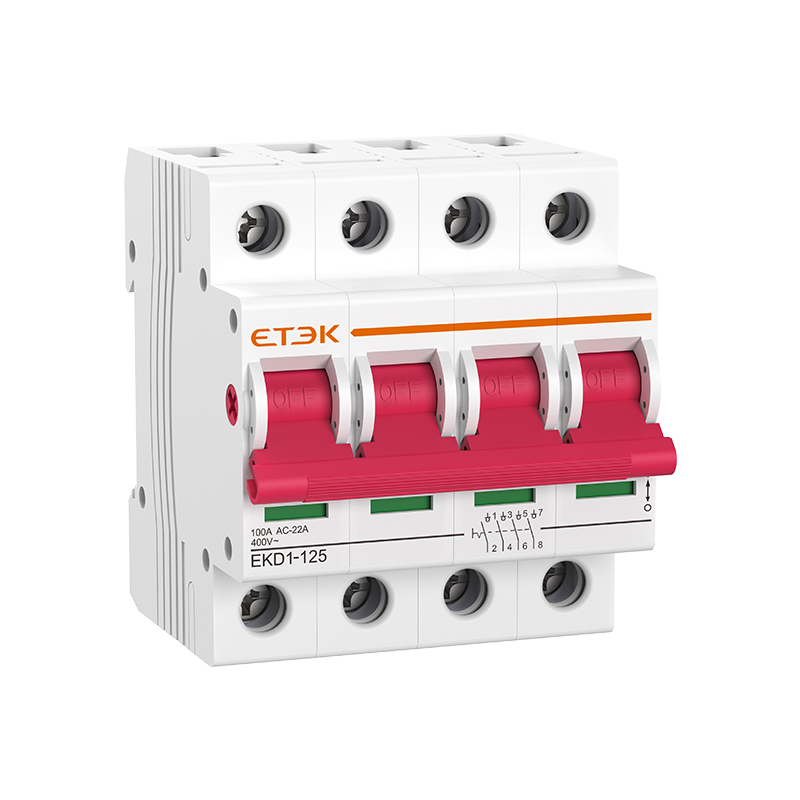

El interruptor de aislamiento EKD1-125 es adecuado para CA de 50 Hz o 60 Hz, corriente nominal de 125 A, voltaje de trabajo nominal de 230 V y 400 V o menos en la distribución de energía; Se utiliza principalmente como interruptor principal de aparatos eléctricos terminales y también controla varios tipos de motores eléctricos, pequeños aparatos eléctricos y lugares de iluminación; Su vida mecánica es de 10.000 veces, de las cuales la vida eléctrica es de 4.000 veces.
Características eléctricas |
|
| Corriente nominal en | 32,40,50,63,80,100,125A |
| polacos | 1P, 2P, 3P, 4P |
| Tensión nominal Ue | 240/415V |
| Tensión de aislamiento Ui | 500V |
| Frecuencia nominal | 50/60Hz |
| Corriente nominal admisible de corta duración Icw | 12Ie,1s |
| Capacidad nominal de cierre y ruptura | 3Ie,1.05Ue, cosφ=0.65 |
| Capacidad nominal de cierre de cortocircuito | 20Ie, t=0,1 s |
| Impulso nominal de tensión soportada (1,5/50) Uimp | 4000 V |
| Tensión de prueba dieléctrica en ind.Freq. durante 1 minuto | 2,5 kV |
| Categoría de utilización | AC-22A |
Características mecánicas |
|
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
Instalación |
|
| Tipo de conexión de terminales | Cable/barra colectora tipo clavija/barra colectora tipo U |
| Tamaño de terminal superior/inferior para cable | 50 mm2 18-2 AWG |
| Tamaño de terminal superior/inferior para barra colectora | 50 mm2 18-2 AWG |
| Par de apriete | 3,5 Nm 30 pulg-lb |
| Montaje | Sobre carril DIN EN60715(35mm) mediante dispositivo de clip rápido |
| Conexión | Fuente de alimentación en ambas direcciones |
| Interruptor aislador EKD1-125 | ||
| polacos | Corriente nominal (A) | Numero de referencia. |
| 1P | 32A | EKD1-125-1-032 |
| 40A | EKD1-125-1-040 | |
| 50A | EKD1-125-1-050 | |
| 63A | EKD1-125-1-063 | |
| 80A | EKD1-125-1-080 | |
| 100A | EKD1-125-1-100 | |
| 125A | EKD1-125-1-125 | |
| 2P | 32A | EKD1-125-2-032 |
| 40A | EKD1-125-2-040 | |
| 50A | EKD1-125-2-050 | |
| 63A | EKD1-125-2-063 | |
| 80A | EKD1-125-2-080 | |
| 100A | EKD1-125-2-100 | |
| 125A | EKD1-125-2-125 | |
| 3P | 32A | EKD1-125-3-032 |
| 40A | EKD1-125-3-040 | |
| 50A | EKD1-125-3-050 | |
| 63A | EKD1-125-3-063 | |
| 80A | EKD1-125-3-080 | |
| 100A | EKD1-125-3-100 | |
| 125A | EKD1-125-3-125 | |
| 4P | 32A | EKD1-125-4-032 |
| 40A | EKD1-125-4-040 | |
| 50A | EKD1-125-4-050 | |
| 63A | EKD1-125-4-063 | |
| 80A | EKD1-125-4-080 | |
| 100A | EKD1-125-4-100 | |
| 125A | EKD1-125-4-125 | |
