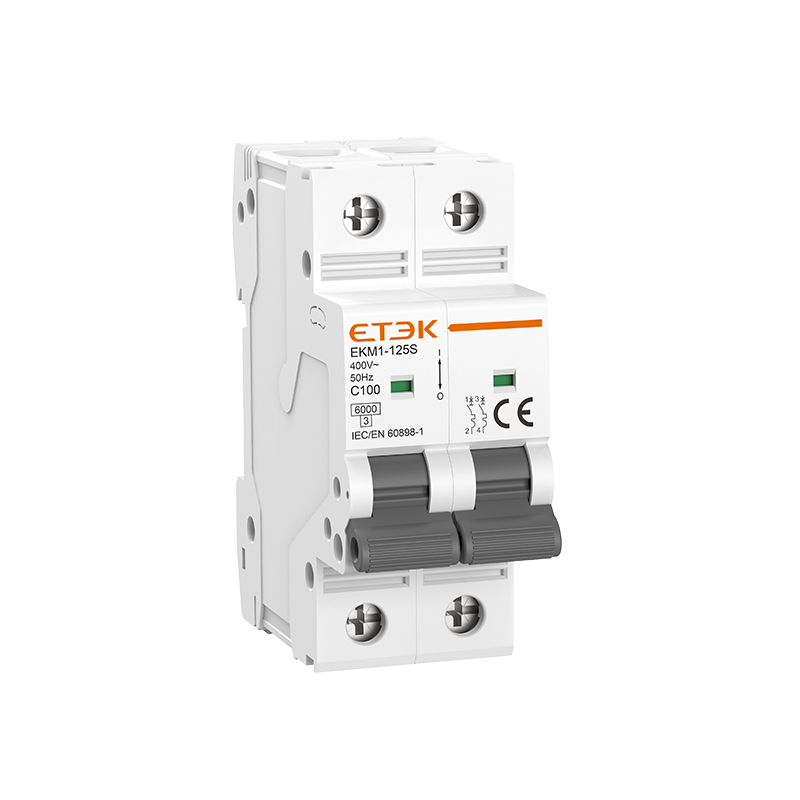

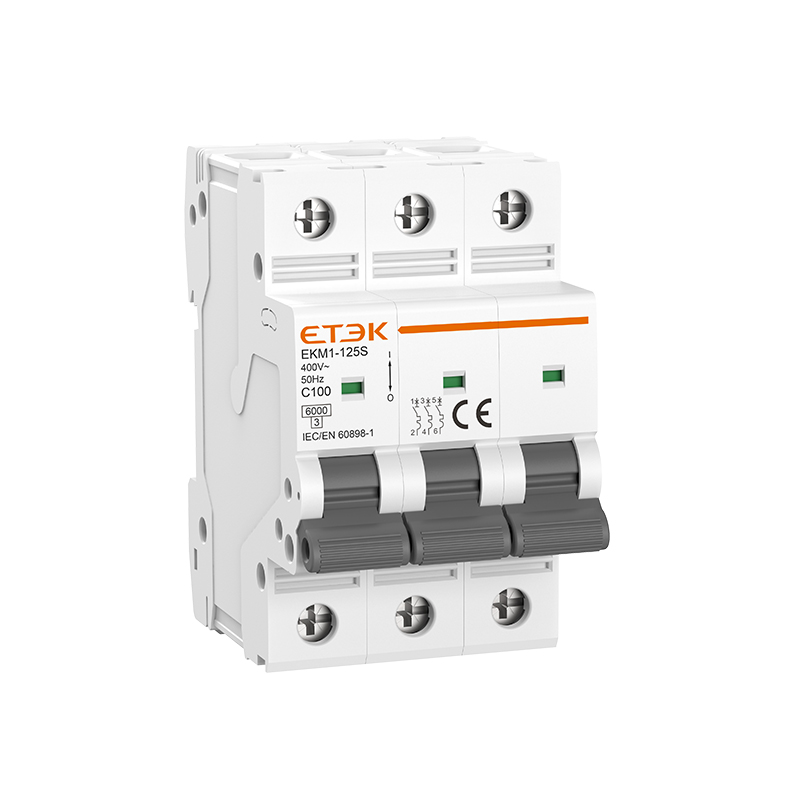

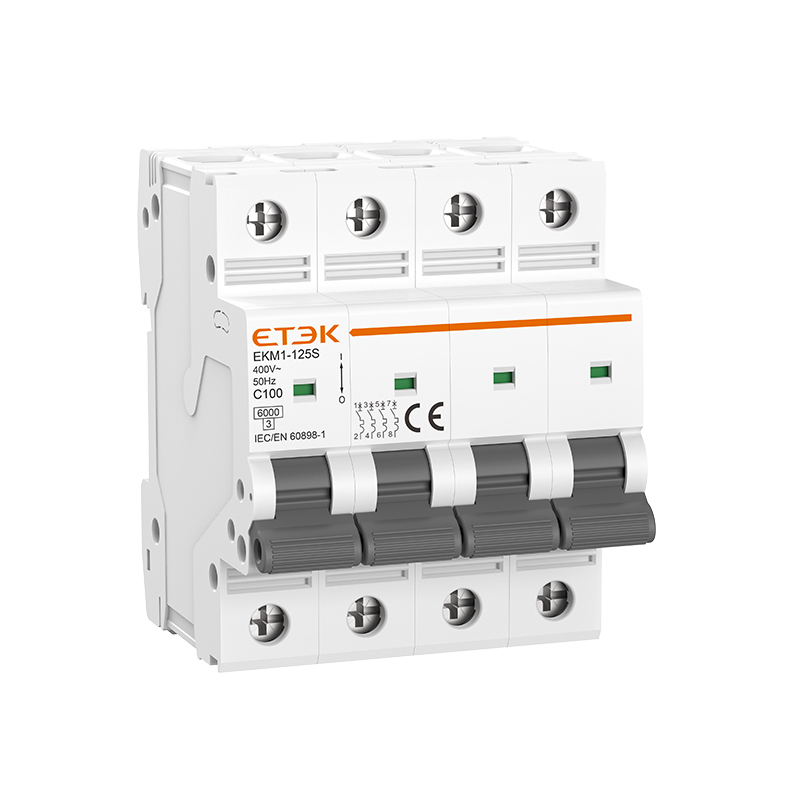

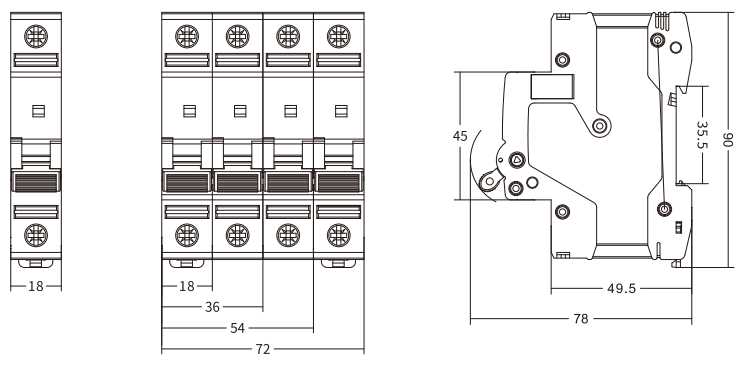

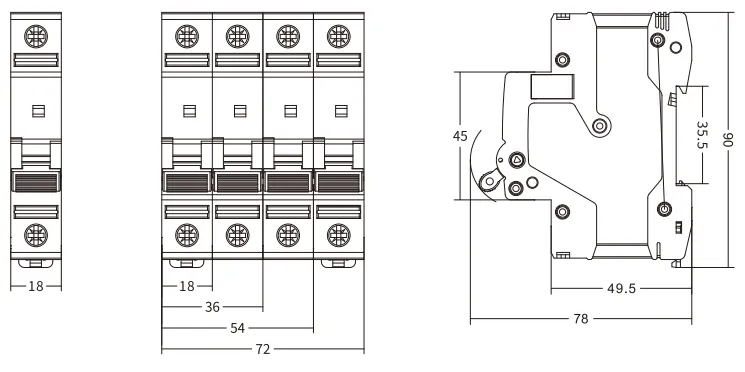

El disyuntor EKM1-125S tiene las características de estructura avanzada, rendimiento confiable, alta capacidad de ruptura (6kA) y apariencia hermosa. Se utiliza principalmente para CA de 50 Hz o 60 Hz, voltaje nominal de 400 V o inferior y corriente nominal de trabajo de 125 A o inferior. Se utiliza para la protección contra sobrecargas y cortocircuitos de iluminación, líneas de distribución, equipos en edificios de oficinas, edificios residenciales, etc. También se puede utilizar para operaciones de encendido y apagado poco frecuentes y conversión de líneas.
Características eléctricas |
|
Corriente nominal en | 63,80,100,125A |
polacos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
Tensión nominal Ue | 240/415V~ |
Tensión de aislamiento Ui | 500V |
Frecuencia nominal | 50/60Hz |
Capacidad de ruptura nominal | 6,000A |
Clase de limitación de energía | 3 |
Tensión soportada de impulso asignada (1,5/50) Uimp | 4000 V |
Tensión de prueba dieléctrica en ind. frecuencia durante 1 minuto | 2kV |
Grado de contaminación | 2 |
Característica de liberación termomagnética | CD |
Características mecánicas |
|
Vida eléctrica | 4.000 ciclos |
Vida mecánica | 10.000 ciclos |
Indicador de posición de contacto | Sí |
Grado de protección | IP20 |
Temperatura de referencia para el fraguado de elementos térmicos | 30℃ |
Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ |
Temperatura de almacenamiento | -25℃~+70℃ |
Instalación |
|
Tipo de conexión de terminal | Cable/barra colectora tipo clavija/barra colectora tipo U |
Tamaño de terminal superior/inferior para cable | 50 mm2 18-2 AWG |
Tamaño de terminal superior/inferior para barra colectora | 50 mm2 18-2 AWG |
Par de apriete | 3,5 Nm 30 pulgadas-libras |
Montaje | Sobre carril DIN EN60715(35mm) mediante dispositivo de clip rápido |
Conexión | Fuente de alimentación en ambas direcciones |
Disyuntor EKM1-125S | |||
polacos | Corriente nominal (A) | Curva C | Curva D |
1P | 63A | EKM1-125S-1C63 | EKM1-125S-1D63 |
80A | EKM1-125S-1C80 | EKM1-125S-1D80 | |
100A | EKM1-125S-1C100 | EKM1-125S-1D100 | |
125A | EKM1-125S-1C125 | EKM1-125S-1D125 | |
2P | 63A | EKM1-125S-2C63 | EKM1-125S-2D63 |
80A | EKM1-125S-2C80 | EKM1-125S-2D80 | |
100A | EKM1-125S-2C100 | EKM1-125S-2D100 | |
125A | EKM1-125S-2C125 | EKM1-125S-2D125 | |
3P | 63A | EKM1-125S-3C63 | EKM1-125S-3D63 |
80A | EKM1-125S-3C80 | EKM1-125S-3D80 | |
100A | EKM1-125S-3C100 | EKM1-125S-3D100 | |
125A | EKM1-125S-3C125 | EKM1-125S-3D125 | |
4P | 63A | EKM1-125S-4C63 | EKM1-125S-4D63 |
80A | EKM1-125S-4C80 | EKM1-125S-4D80 | |
100A | EKM1-125S-4C100 | EKM1-125S-4D100 | |
125A | EKM1-125S-4C125 | EKM1-125S-4D125 |
