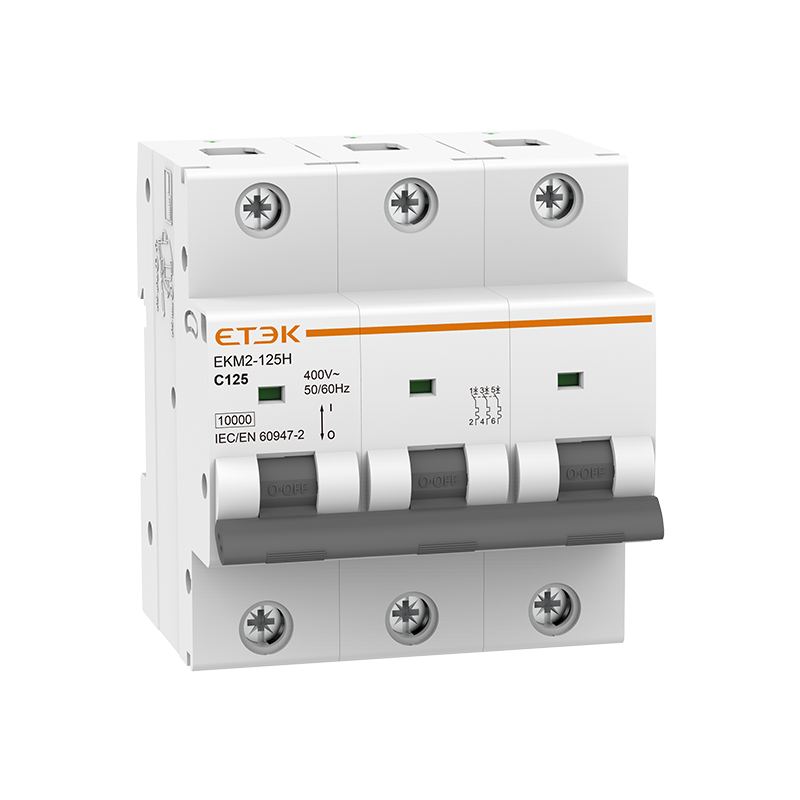

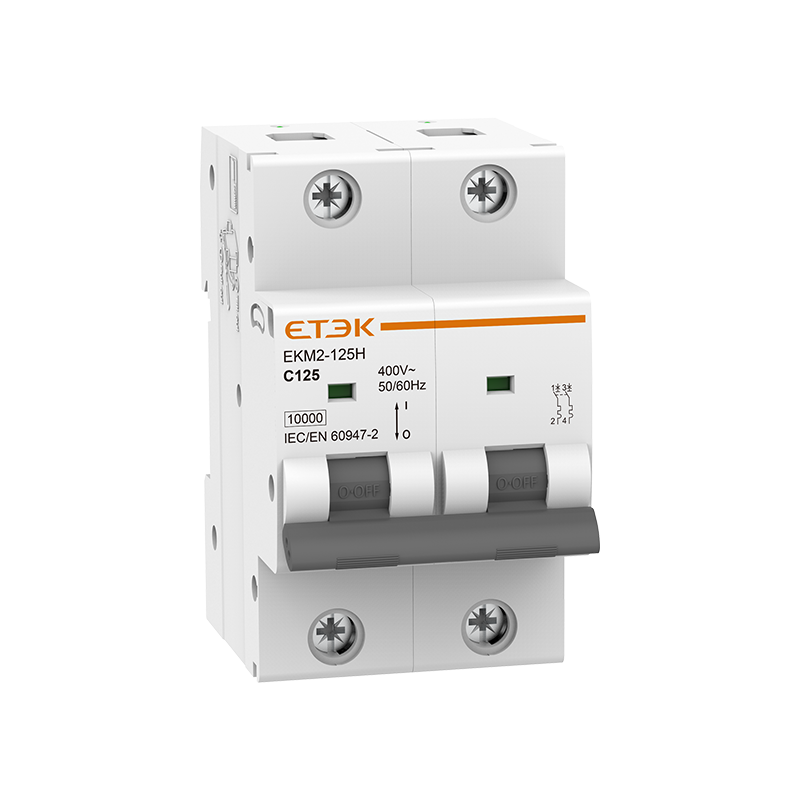

Disyuntor EKM2-125H Adecuado para lugares de carga de alto voltaje, protección y control de carga de alta corriente, protección contra sobrecarga o cortocircuito de línea de distribución, control manual y segmentación, y accesorios de protección de acción de corriente residual, sin reducción de potencia. También se utiliza en la industria y la construcción a gran escala.
Características eléctricas |
|
Corriente nominal en | 63,80,100,125A |
polacos | 1P,1P+N,2P,3P,3P+N,4P |
Tensión nominal Ue | 240/415V~ |
Tensión de aislamiento Ui | 500V |
Frecuencia nominal | 50/60Hz |
Capacidad de ruptura nominal | 10,000A |
Clase de limitación de energía | 3 |
Impulso nominal de tensión soportada (1,5/50) Uimp | 4000 V |
Tensión de prueba dieléctrica en ind. frecuencia durante 1 minuto | 2kV |
Grado de contaminación | 2 |
Característica de liberación termomagnética | 8-12 pulgadas |
Características mecánicas |
|
Vida eléctrica | 4.000 ciclos |
Vida mecánica | 10.000 ciclos |
Indicador de posición de contacto | Sí |
Grado de protección | IP20 |
Temperatura de referencia para el fraguado de elementos térmicos | 30℃ |
Temperatura ambiente (con promedio diario≤35℃) | -5℃~+40℃ |
Temperatura de almacenamiento | -25℃~+70℃ |

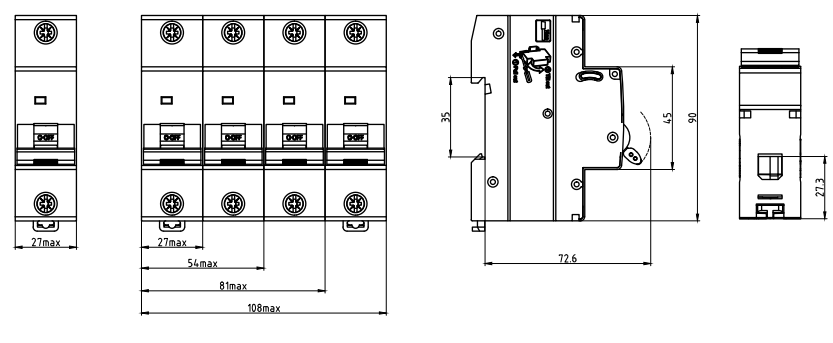

Instalación |
|
Tipo de conexión de terminal | Barra colectora tipo cable/clavija |
Tamaño de terminal superior/inferior para cable | 50 mm 2 18-2 AWG |
Tamaño de terminal superior/inferior para barra colectora | 50 mm 2 18-2 AWG |
Par de apriete | 3,5 Nm 30 pulg-lb |
Montaje | Sobre carril DIN EN60715(35mm) mediante dispositivo de clip rápido |
Conexión | Fuente de alimentación en ambas direcciones |
Combinación con accesorios |
|
Contacto auxiliar | EKM2-OF |
Contacto de alarma | EKM2-FB |
Liberación de derivación | EKM2-MX |
Liberación de sobre/bajo voltaje | EKM2-MV+MN |
Disyuntor EKM1-125H 10KA | ||
polacos | Corriente nominal (A) | Numero de referencia. |
1P | 63A | EKM2-125H-163 |
80A | EKM2-125H-180 | |
100A | EKM2-125H-1100 | |
125A | EKM2-125H-1125 | |
2P | 63A | EKM2-125H-263 |
80A | EKM2-125H-280 | |
100A | EKM2-125H-2100 | |
125A | EKM2-125H-2125 | |
3P | 63A | EKM2-125H-363 |
80A | EKM2-125H-380 | |
100A | EKM2-125H-3100 | |
125A | EKM2-125H-3125 | |
4P | 63A | EKM2-125H-463 |
80A | EKM2-125H-480 | |
100A | EKM2-125H-4100 | |
125A | EKM2-125H-4125 |
